PON关键技术--突发光电

网上关于PON突发光电技术的文章比较少，本文为个人学习总结，如有错误，欢迎专业人士指正。

技术背景：

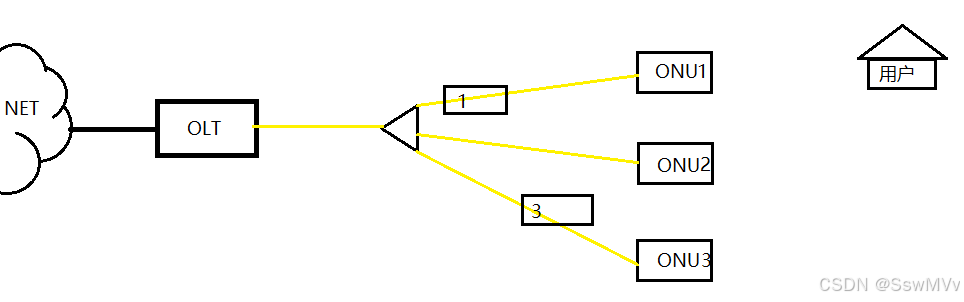

PON网络最重要的特点是点到多点的网络拓扑结构。简单讲就是一个OLT设备的端口可以接入多台ONU设备（相对以太网点到点结构为一个以太交换机的端口接一台设备）。

为避免一个OLT口下多个ONU上行传输冲突，采用时分多址技术。OLT为每个ONU分配专享带宽，ONU在分配给自己的带宽时隙内才能发送数据。

同时，由于不同ONU到达OLT之间的光纤距离长度可能不同，同一个OLT口下的不同ONU上行到达OLT侧的光衰减程度不一。

因此，要求PON系统支持突发光电技术，具体为上行方向ONU支持突发发送以及OLT支持突发接收。（对于PON下行，OLT数据下行广播给所有ONU，OLT下行是连续发送，ONU则是连续接收。）

先来说明ONU突发发送。

突发发送是指ONU光模块Tx信号能快速开启和关闭。不同PON PMD规范中有明确建议的最大Tx使能时间和最大Tx禁用时间参数值。

举个例子：

ONU 1可以在时刻1发送数据，发送时长为100s。ONU2在时刻2发送数据，发送时长为50s。

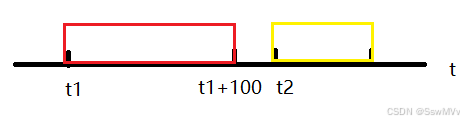

我们期望：

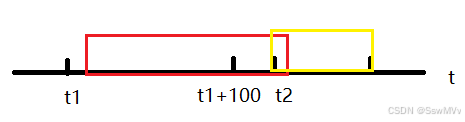

如果ONU1打开发光不及时，可能出现

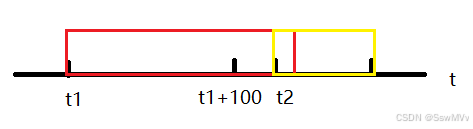

如果ONU1关闭发光不及时，可能出现

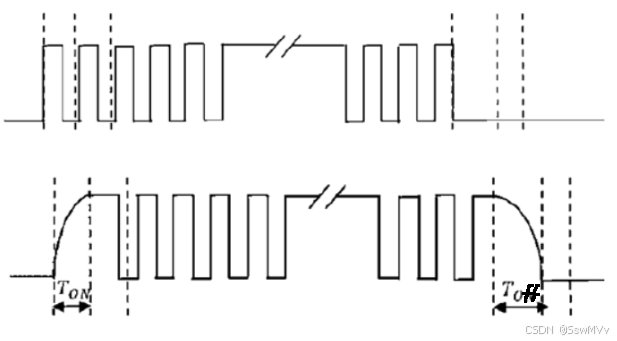

注：实际上从ONU打开激光器到信号稳定传输，发送功率曲线并不是如前面的图所示为笔直的。会有一段上升曲线。关闭激光器同样有一段下降曲线，如下图。

图中的Ton对应Tx使能时间，Toff对应Tx禁用时间。

所以ONU在要发送数据时，应尽可能快提升发送信号强度到正常水平。结束发送时反之。

接下来说明OLT突发接收。

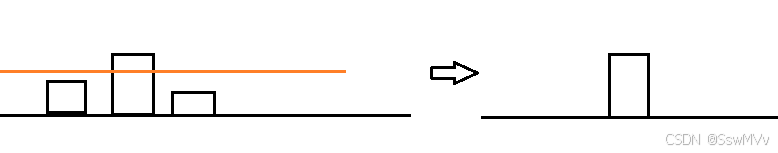

OLT光模块监测接收到的光信号，当信号达到一定强度则认为此时有数据需要接收处理（ONU即使没有发送数据也会有一定强度的光功率输出。一般这个光功率很低，比如XGPON PMD规范要求是低于OLT侧最小接收灵敏度-10）。OLT会设置一个收光功率的强度阈值，高于这个阈值的信号才会被接收恢复。

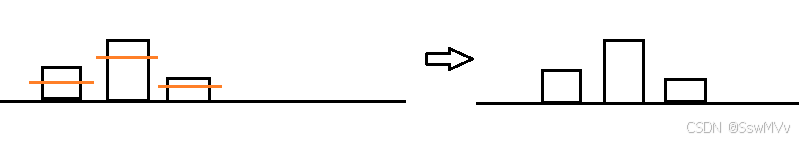

OLT需要按照接收到的光信号的强弱动态调整接收的功率阈值。根据OLT分配的带宽图，OLT知道上行何时应该有数据过来，此时准备好检测接收信号强度，及时调整接收电平阈值即可。
