无论数码管有多少个引脚，其工作原理都是一样的，都是通过点亮LED来显示数字。值得注意和区别开的是两种连接方式：共阳和共阴。

共阳数码管是所有的发光二极管阳极接在了一起，形成共阳；
共阴数码管是所有的发光二极管阴极接在了一起，形成共阴；

当共阳数码管需要点亮某一段时，只需要使I/O输出低电平；而51单片机的灌电流驱动较强，但共阳编码时与正电平逻辑相反。

一般操作数码管时会涉及到74HC573锁存器与74HC138译码器。因为单片机的I/O口数量有限，而8位数码管占用I/O口较多，所以使用锁存器和译码器；同时I/O的驱动能力弱，而锁存器输出的电流较大，驱动能力够。作为负载驱动的话74HC245也可以，但是245不具有锁存功能。这里给出芯片资料（573和138的中英文资料手册）：

链接：https://pan.baidu.com/s/1Kxqh06tE3sl0at-ee9BwVA
提取码：jot4

作简要说明：

74HC573 ：

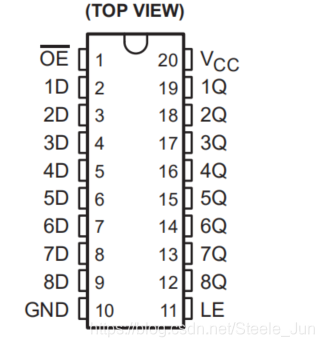

74HC573

OE引脚接高电平，则输出端Q0~Q7都为Z（高阻态）；因此在正常使用时，OE接低电平
若 LE 为高，则输入 D 与输出 Q 相同；而当 LE 为低，无论D为何种电平状态，Q都会保持上一次的电平。

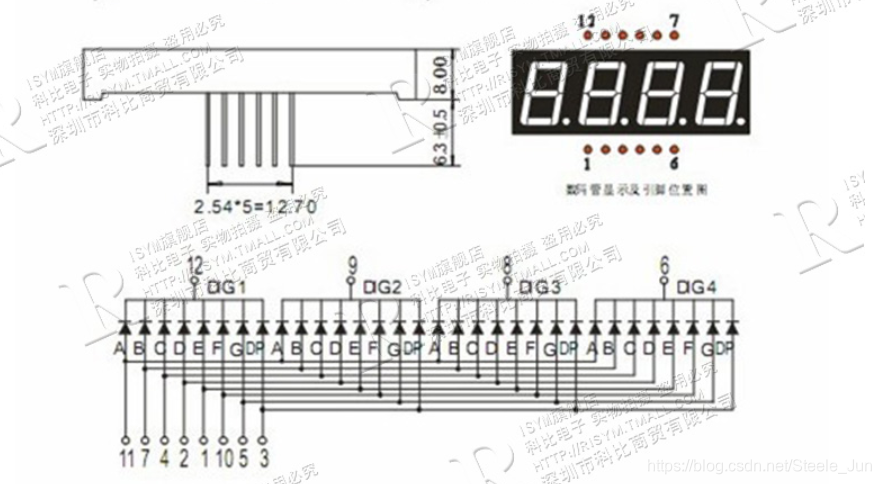

数码管：

数码管

74HC138：

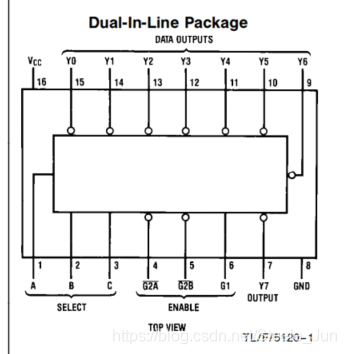

74HC138

G2接低电平，当G1接VCC时，138正常工作。

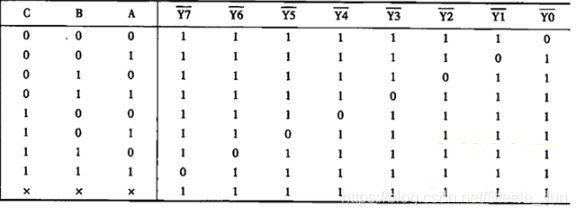

真值表：

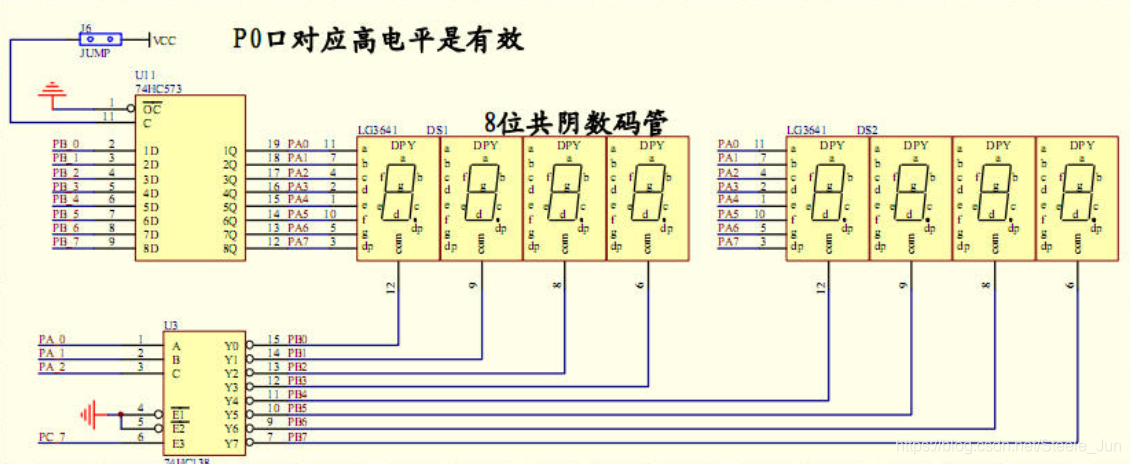

数码管电路图

在这里插入图片描述

在573与数码管连接的电路上应添加小电阻（我选择的是200欧姆）。

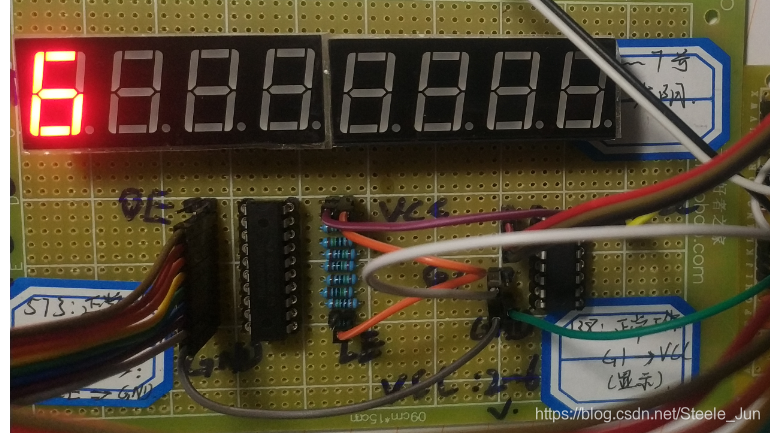

电路实物与说明：

选用共阴数码管；
数码管编号从左至右依次为 0~ 7号；
573与138供电均为 2~ 6V
573：正常工作 OE–>GND，LE–>VCC；138 ：正常工作 G1–>VCC

程序测试

程序说明：

573的D1~D8连接单片机的P0~P7。
138的ABC引脚连接单片机P2.0,P2.1,P2.2;

程序现象：

数码管0号显示数字6；

#include "reg52.h"

sbit HC_A=P2^0;
sbit HC_B=P2^1;
sbit HC_C=P2^2;

// 共阴数码管
int smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
	0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值

void main()
{
	HC_A=0;HC_B=0;HC_C=0;  //选择0号数码管
	P0=smgduan[6];    //数字6
    while(1);

}

实验结果
