八、【中级篇】数码管驱动(74HC138,74HC595)

最新推荐文章于 2025-03-03 03:00:00 发布
最新推荐文章于 2025-03-03 03:00:00 发布
阅读量4.7k 收藏 9
点赞数 2
分类专栏： STM32F103系列专栏 文章标签： 单片机 嵌入式硬件 stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51627897/article/details/121385748
版权
本文介绍了数码管的基本类型，如共阴极和共阳极数码管，并详细讲解了4位数码管的结构和连接方式。通过74HC138三八译码器解决数码管显示问题，以及74HC595如何将串行数据转换为并行数据，实现数码管的高效驱动。最后，给出了具体的代码示例来驱动数码管显示湿度和温度整数。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

数码管驱动

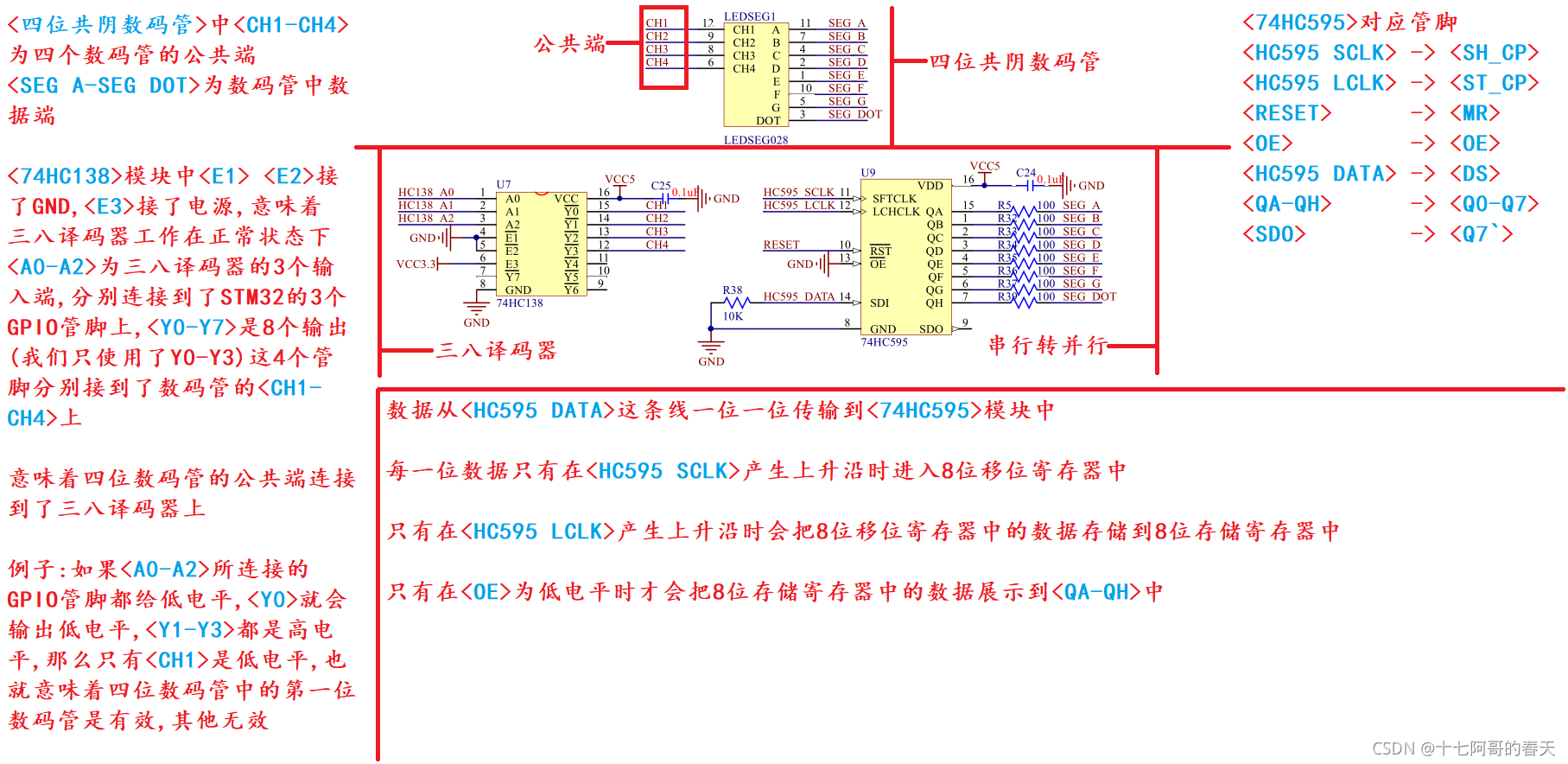

数码管接线图以及介绍：
在这里插入图片描述

1、各类数码管介绍

数码管也可以称为7段数码管或者8段数码管，8段数码管要比7段数码管多一个用于显示小数的小数点
数码管中的每一个段都是一个LED灯

共阴极数码管和共阳极数码管：

  • 共阴极数码管：数码管上所有LED灯的阴极都连接到一起,接地
  • 共阳极数码管：数码管上所有LED灯的阳极都连接到一起,接电源
  • 共阴极的编码和共阳极的编码正好相反

如何得到数码管编码：网上搜索、工具直接转换，例：

共阳：char code table[]=
