Altium Designer PCB封装与规划全指南：从画焊盘到一键避坑！

引言

好不容易画完原理图，却卡在PCB封装和布局？别慌！本文用大白话教你轻松创建精准封装、导入网表不报错，还能玩转PCB层叠设计！文末附快捷键秘籍，小白也能秒变高手！🚀

---

一、PCB封装库：从零画一个二极管

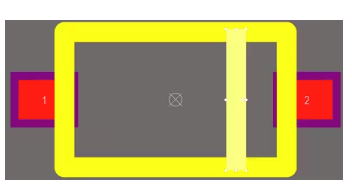

1. 创建CHIP封装（以二极管为例）

核心要素：

• 焊盘：按数据手册尺寸画！

• •



    表贴焊盘：放在 Top Layer，宽度（d）和长度（L）参考规格书最大值。

  •

  • 精准定位：按 M键 → 输入X/Y坐标移动焊盘（比如从原点移动5mm）。

  • 测量图纸上的距离：Ctrl+m，shift+c  撤销距离标记

• 丝印（Top Overlay）：用线条画出元件轮廓（无需精确，但别太小！）。

•

• 1脚标识：用填充块（Place→Fill）标负极，防止焊接反！

•

操作步骤：

1. 画焊盘：Place→Pad → 按 Tab 编辑属性（层选Top Layer）。

2. 测距离：按 Ctrl+M 测量焊盘间距 → 对齐后按 S键 清除标记。

3. 画丝印：切换到 Top Overlay层 → 用Line工具画边框。

4. 标极性：Place→Fill → 在负极侧画一个方块。

避坑指南：

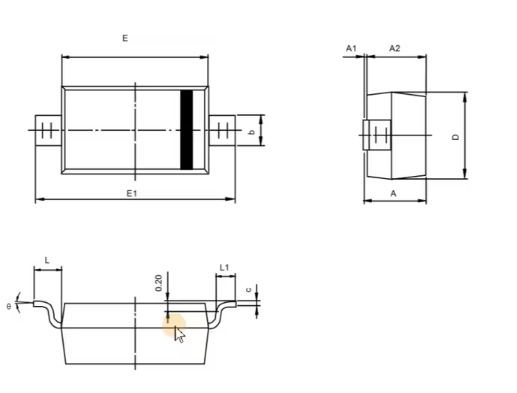

• 焊盘尺寸必须和实物一致！参考数据手册标红部分！

• 丝印别画到焊盘上，否则工厂会哭！（参考第16课 14:00）

---

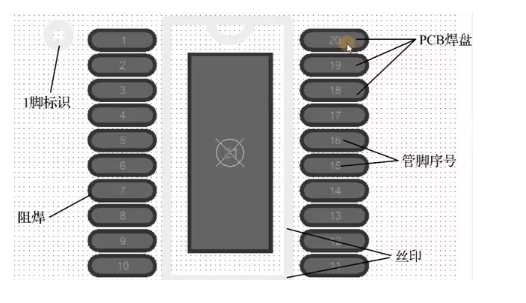

2. 快速创建IC封装（省时技巧）

• 阵列粘贴：

  1. 画好一个引脚 → Ctrl+C 复制 → 编辑→特殊粘贴→阵列式粘贴。

  2. 设置行/列数和间距 → 一键生成100个引脚！

• 调用现有封装：

  • 打开别人的PCB图 → 选中元件 → Ctrl+C → 粘贴到自己的库。

小白必看：IC封装管脚序号必须和原理图一致！否则会“对不上号”！

---

二、网表导入与PCB规划：避开99%的报错！

1. 网表导入步骤

1. 原理图更新：设计→Update PCB Document。

2. 去掉Room框：导入界面底部取消勾选 Add Rooms（否则满屏红框！）。

3. 执行变更：点击“执行更改” → 元件自动加载到PCB。

常见报错：

• Unknown Pin：原理图未绑定封装 → 去封装管理器补上！

• 绿色报错：按 T+M → 工具→复位错误标志，一键清空！

紧急救援：如果元件乱飞，框选所有 → 工具→器件摆放→矩形排列！（参考第23课 01:46）

---

2. PCB板框设计（5分钟搞定）

1. 画板框：在 Mechanical 1层 画矩形，比元件范围大15%。

2. 裁剪板子：选中矩形 → 设计→板子形状→按选择对象定义。

3. 放固定孔：Place→Pad → 放在四角（离边缘5mm），属性选 Non-Plated（不镀铜）。

单位切换：按 Ctrl+Q 秒切mm/mil，推荐用mm取整！

强迫症福利：放置→尺寸→线性尺寸，标注板子尺寸（超专业！）。

---

三、层叠设计与负片层黑科技

1. 2层板 vs. 4层板

• 2层板：默认Top（走线）+ Bottom（走线），便宜但难设计。

• 4层板：加GND和电源层（信号质量起飞！），右键层叠管理器→Insert Layer添加。（signal是正⽚层，plane是负⽚层，core是 芯板，Pregreg是pp⽚；正⽚层和负⽚层：正⽚，有线则导电（有Cu），负⽚，没线的地⽅有 Cu；top overlay丝印层；top solder阻焊层。）

2. 负片层（电源/GND专用）

• 操作：

  1. 在负片层（如GND02）画闭合区域 → 双击绑定GND网络。

  2. 过孔自动连接GND，其他网络（如VCC）会被隔离！

通俗解释：负片层是“反向操作”——没画线的地方全是铜皮，适合铺大电源！

---

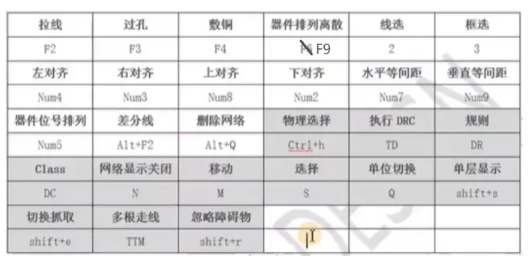

四、PCB快捷键秘籍（效率翻倍！）

功能	快捷键	说明
删除整条布线	U → C	一键清除相连导线！
隐藏飞线	N → Hide All	让PCB界面清爽10倍！
单层显示	Shift+S	聚焦当前层，防止眼花！
器件对齐	A → 方向键	对齐时记得关输入法！

自定义快捷键：按住 Ctrl 点击菜单命令 → 设置顺手的键（比如F9对齐）！

---

五、总结：一张图理清PCB流程

画封装 → 导网表 → 摆元件 → 设板框 → 铺铜走线 → DRC检查

---
