PCB应力应变测试-ICT、FCT治具应力把控标准

在PCBA日常制程中，ICT和FCT是必不可少的环节，在进行这类操作的时候，治具的顶针和压棒都会对PCBA有一个机械挤压，这个挤压力量过大就会导致板失效，或者板上重要零器件失效，所以这些制程日常操作机械应力必须把控，这样可以大大的节约成本，控制失效率。

ICT 通过测试印刷电路板 (PCBA) 的单个元件来执行原理验证。对于查找焊接短路、缺失元件、元件错误和断开连接等制造缺陷非常有效。

FCT 通过向组件提供激励信号并验证响应情况，以此验证 PCBA 组件是否正常工作。功能测试旨在确保电路在规格范围内工作。

ICT和FCT在正常工作的过程中产生的机械应力对PCBA基板本身，零器件和零器件与基板链接的焊球有很大的影响。

那么我们正常制程中，这个机械应变如何来测量，分析，调整呢？

进行PCB治具应力测试ICT FCT治具应力应变测试的条件有是什么呢？

硬件和软件要求：品控科技TSK-64系列的应力测试仪、TSK-1E-120-3A-11L50W05MS三轴应变片、笔记本电脑一台和应变测量软件e-strain。具体操作如下几个步骤：

1，选择PCBA测量点：哪些位置是受力点，那些器件对应变比较敏感。

2，制定测试计划：根据测量点制定测试计划。

3，准备测试样片：准备相应的PCBA样板和治具。

4，应变片安装：根据选择的测试点对PCBA进行处理并贴敷应变片。

5，测量和分析：进行测试，报表分析。

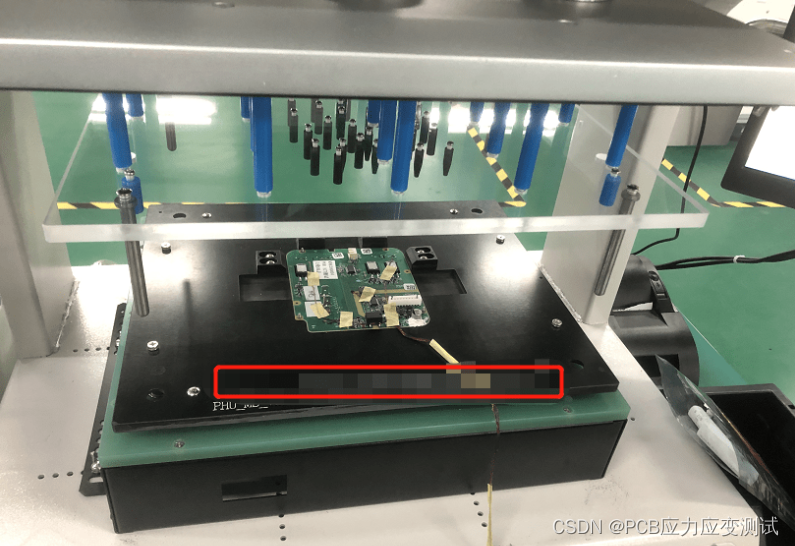

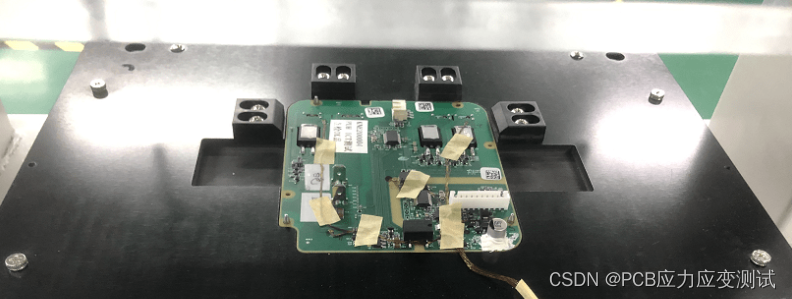

 将贴敷的应变片PCBA放置到治具上，如下图：

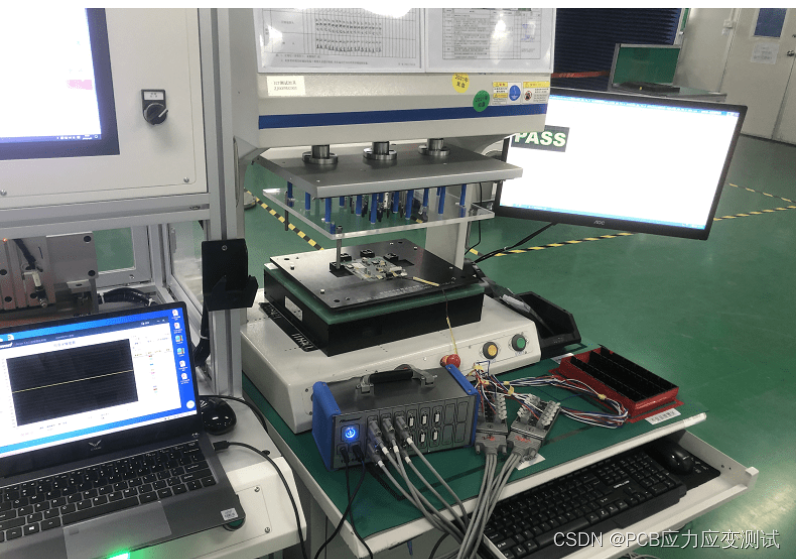

将放置好的PCBA放置到治具之后，链接好应变设备：

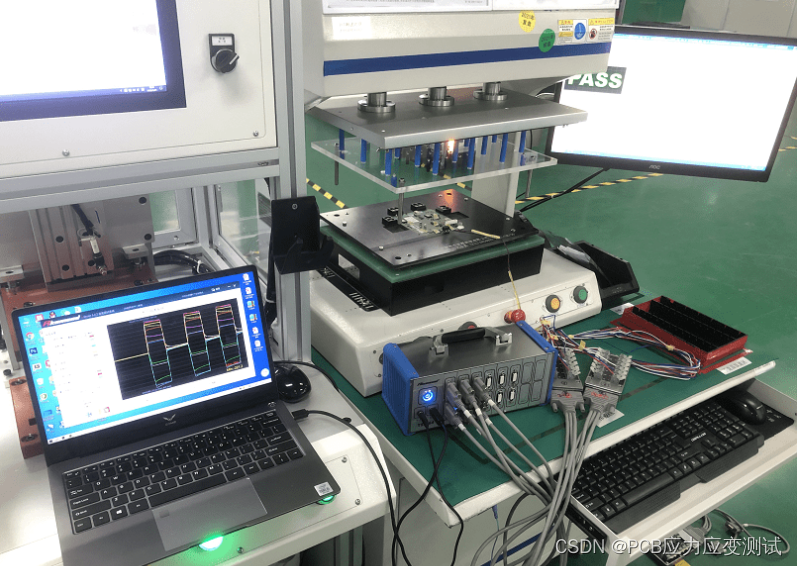

测试完成之后，一键出报告，同事可以在线分析测试结果：

通过测试结果可以分析测试过程应力大小，对板的冲击大小，可以根据测试结果对治具和气压进行调整，然后规范制程，降低失效率，提高产量。

除了ICT、FCT治具应力测试需要进行测量以为，还要很多制程也是需要把控：

PCB的制造过程中，可能受到的风险：
SMT组装流程
． 去板边/分板的制程
． 所有手动处理的制程
． 所有返工及修补制程
． 元器件连接器安装
电路板测试
． 电路电性测试（ ICT）
． 电路板功能测试
机械组装测试
． 组装散热片
． 组装 隔离柱/补强板
． 系统或系统板子组装能测试
运送环境
． 冲击和振动测试
． 落摔测试
