常用元器件（二）电容

一、电容常识

电容(Capacitance)，文字符号 C，国际单位是法拉 F

1法拉(F) = 1000毫法(mF) = 1000000微法(μF)。
1微法(μF) = 1000纳法(nF) = 1000000皮法(pF)。

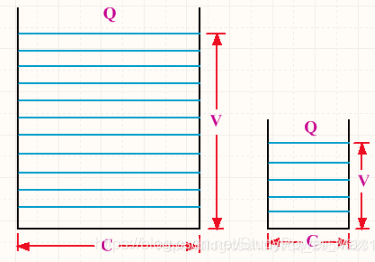

电容储存的电荷量Q与电压U和电容量C 有关 Q=UC

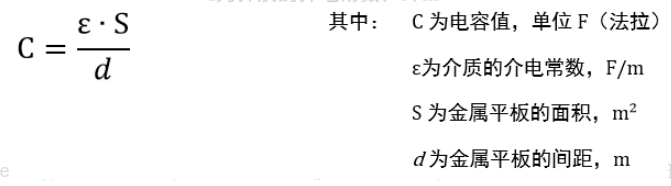

电容量与自身参数有关（面积S，间距d）。

容抗

电容对交流电的阻碍作用叫做容抗。与频率 f 、电容量C 成反比。

隔直流

电容对直流电有隔直作用，是指在直流电流对电容充电完成以后，电路中没有电流流动了。在直流电源刚加到电容上时，电路中是有电流流动的，这一电流是对电容的充电电流。这一电流流动的过程很快就会结束，具体时间长短与电路中电阻和电容的大小有关，两者大小乘积越大充电时间就越长，反之越短。充电完成后，电容两端的电压等于直流电源电压的大小。

通交流

在交流电的一个周期内，由于对电容的正反向充电，流过电路中的电流方向是改变的，但由于对电容的反复充放电，就会使电路中始终有电流通过，等效于电容能够让交流电通过，这就是电容的通交特性。

二、电容的串并联

1. 并联

电容器并联时，相当于电极S 的面积加大，电容量也就加大了。并联时的总容量为各电容量之和：

U总=U1 = U2 = U3
C总＝C1＋C2＋C3
Q总=Q1 + Q2 + Q3

2. 串联

U总=U1 + U2 + U3
C总＝1/C1＋1/C2＋1/C3
Q总=Q1 = Q2 = Q3

三、电容的分类

1. 电解电容

优点是容量范围大，一般为1~10 000 μF，额定工作电压范围为6.3 V~450 V。
缺点是介质损耗、容量误差大耐高温性较差，存放时间长容易失效。

直流电源电路或中、低频电路中起滤波、退耦、信号耦合及时间常数设定、隔直流等作用。

2. 陶瓷电容

其特点是体积小、耐热性好、损耗小、绝缘电阻高，容量小，适用于高频电路。

四、电容的应用

1. 滤波电容

它并接在电路正负极之间,把电路中无用的交流电流去掉，大电容滤低频，小电容自谐振频率高滤高频。

2. 耦合电容

如：共射级放大电路的C1、C2，目的是隔掉前一级的直流，不影响后一级的交流放大
