常用元器件（一）电阻

一、电阻常识

文字符号 （R），排阻（RN）

• 电阻单位

太欧（TΩ）,吉欧（GΩ）, 兆欧（MΩ）, 千欧（KΩ）,毫欧（mΩ）,纳欧（nΩ）皮欧（pΩ）

二、电阻的识别方法

1. 直标法：

用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2. 数码法：

在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
“223”表示22000Ω，即22KΩ±5%, “102”表示1000Ω，即1KΩ ±5%

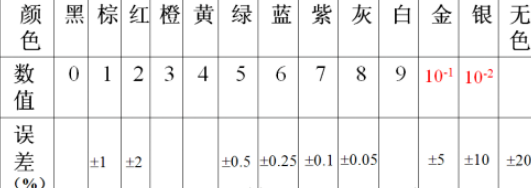

3. 色环法

用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

三、电阻的分类

1. 热敏电阻

是一种对温度反应比较敏感，阻值会随温度的变化的非线性电阻器，通常由单晶、多晶等半导体材料制成。在电路中用RT表示。

正温度系数热敏电阻：也称PTC，属于直热式热敏电阻。正温度系数热敏电阻在常温下阻值很小，当流经它的电流超过额定值时，其阻值随温度的升高而增大。

负温度系数热敏电阻：也称NTC热敏电阻。其主要特性是电阻值与温度变化成反比。

2. 光敏电阻

光敏电阻在电路中“RL或RG”表示。光照愈强，阻值就愈低。随着光照强度的升高，电阻值迅速降低，可降低至1KΩ以下。

四、电阻的应用

1. 分压

分压电路实际上是电阻的串联电路

总电流是同一电流，即各电阻中的电流相等、I = I1 = I2 = I3；
总电压等于各电阻上的电压降之和,，即V= V1 + V2 + V3；
总电阻等于各电阻之和，即R＝R1 +R2+R3

2. 电流

分流电路实际上是电阻器的并联电路

各支路的电压等于总电压，V1 = V2 = V3
总电流等于各支路电流之和，即I = I1 + I2 + I3;
总电阻的倒数等于各支路倒数之和, 即1/R =1/R1 + 1/R2 + 1/R3

3. 上拉电阻和下拉电阻

当 TTL 电路驱动 COMS 电路时，如果 TTL 电路输出的高电平低于COMS电路的最低高电平（一般为 3.5V），这时就需要在 TTL 的输出端接上拉电阻，以提高输出高电平的值。

为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
