倾斜摄影/航测遥感的来看看,这里有最详细的ContextCapture极速计算存储集群方案

一 UltraLAB极速计算集群简介

随着数字测量应用范围广大，数据摄影量几何级增长，集群式倾斜摄影处理硬件平台比单机更能缩短处理的时间，好处显而易见。但是，市场上很多软件商家由于受到计算机专业硬件知识和经验局限，推荐的计算机集群，往往表现是配置高、效率低，集群处理能力低下，在日新月异、时不我待的今天，抢占先机就是抢占财富，唯有专业更专业才能精准高效（要么专业，要么死）。

西安坤隆计算机科技有限公司2016年推出了UltraLAB极速计算集群系统，在数字摄影处理性能展现，比传统服务器/和高性能工作站，更好的发挥硬件速度，真正的满足不断增长的海量处理需求。

UltraLAB摄影测量极速集群是在局域网/私有云环境下的高速并行集群计算处理系统，通过倾斜摄影调度分配软件，充分发挥极速集群性能，高速自动完成任务处理分配，该系统能够接收包含无人机影像、传统大飞机航空影像在内的航空影像进行处理，也可针对接收的数据进行集群式空三自动解算、DSM匹配以及DOM自动化镶嵌等自动化任务处理。

显著技术优势
UltraLAB极速集群里的计算节点硬件配置方面，采用最新最快计算架构，配备合理的CPU核数、极限频率、完整GPU性能，保证每个计算节点的计算速度最大化、最优化。

① 完美运行各种商业软件的数字摄影测量集群软件。
② 计算节点硬件配置采用最新计算架构，配置合理更快更高效，比传统服务器更快。
③ 集群计算节点扩展无限制，随着处理规模和要求而增加。
④ 集群存储节点IO带宽，支持千兆、万兆环境，也支持多个存储节点扩展。
⑤ 极速集群系统，适合各种不同客户要求，可大可小扩展能力强，整体性能比传统的更快。
⑥ 网口带宽，网络IO带宽优化，保证整个集群系统无瓶颈、无死角。

应用领域
该集群具有超高主频的CPU+GPU计算架构，定位于倾斜摄影测量、三维建模等应用，同时具有虚拟化图形工作站集群、私有云共享强大能力，满足不断日益增长的海量数据处理需要，典型应用：

（1）3D地图

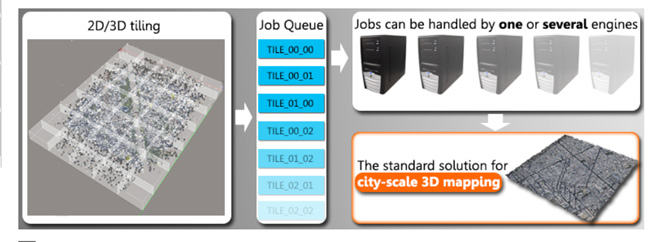

使用ContextCapture等软件可以提供城市级3D地图的标准解决方案。它已被领先的测绘和测量专业人员选中，生成省级城市高分辨率照片级逼真3D模型。而且还包括二级城市区域。
应用：地理门户，地形数据库。

（2）国防、情报、国土安全
当需要部署国土安全部队，自然灾害或战争行动部队时，了解地形是一项关键资产。通过使用来自各种传感器和平台的照片和视频，借助ContextCapture等软件，使得专家和作战部队能够更好地做好准备并做出更好的决策，这要归功于快速而准确地重建自然和人造环境的3D模型。
应用：战术决策、任务排练、训练和模拟。

（3）资源与能源
借助ContextCapture等软件生成的高分辨率三维模型可准确估计露天矿和采石场的开挖量，或检测管道附近的变化或异常情况。由于无人机允许的低购置成本，3D模型可定期生成，以参与4D（3D+时间）分析。ContextCapture还允许从简单的照片中捕获地质露头，并从石油和天然气勘探的角度对其进行分析。
应用：采矿和采石场业务。

（4）基础设施/建筑工程
在没有任何人为干预的情况下，在几小时内，借助ContextCapture等软件就可以生成一个精确地理参考的建筑项目或活动建筑场地附近的逼真3D模型，从而为评估，决策或项目监控提供重要工具。
应用：土地和城市测量、规划，竣工的3D建模，施工现场检测。

（5）科学分析
允许从少量照片准确捕捉火山尖端或犯罪现场，借助ContextCapture等软件对于地质学家和犯罪学家来说是一个有价值的工具。
应用：地质学、取证。

二 计算节点、存储节点技术规格

 2.1 计算节点技术规格表

NO	主要项	技术规格
1	CPU	intel 第7代至尊处理器 可选项：6核5.0GHz，8核4.8GHz，10核4.6GHz *全速计算温度低于75度
2	芯片组	intel X299+PCH
3	内存	DDR4 2666 REG ECC 单根：8GB、16GB、32GB、64GB DIMM数量：8个 最大容量：256GB
4	显卡	支持Nvidia GTX全系列
5	系统盘	选择1：512GB/256GB SSD 企业级, *读写带宽（峰值）500MGB/s 选择2：512GB/256GB PCIe-SSD 企业级, *读写带宽（峰值）3.5GB/s、1.4GB/s
数据盘	可选
6	光驱	可选
7	平台	型号UltraLAB S126TS32P7S 机箱：4U机架式 电源：650w，服务器级 硬盘位：1个3.5寸+3个5.25寸 网口： 标配1个Intel千兆口，可选万兆
8	输入设备	可选
9	输出设备	可选
10	配套配件	静音系统、整机加速装置(自动超频、低延迟加速)、 存储扩展、和显示扩展等其他配件
11	操作系统	支持Windows 7/8/10，Windows Server 2008/2012/2016 支持Linux全系列
12	噪音控制	*全核运算状态下，机器噪音控制在45分贝以内； 达到办公环境的静音要求

2.2 存储节点技术规格表

NO	主要项	技术规格
1	CPU	intel 第7代至尊处理器 可选项：6核5.0GHz，8核4.8GHz，10核4.6GHz *全速计算温度低于75度
2	芯片组	intel X299+PCH
3	内存	DDR4 2666 REG ECC 单根：8GB、16GB、32GB、64GB DIMM数量：8个 最大容量：256GB
4	显卡	支持Nvidia GTX全系列
5	系统盘	选择1：512GB/256GB SSD 企业级, *读写带宽（峰值）500MGB/s 选择2：512GB/256GB PCIe-SSD 企业级, *读写带宽（峰值）3.5GB/s、1.4GB/s
数据盘	支持最大16个3.5寸盘位 单盘2TB，4TB，6TB，8TB，10TB SATA企业级 阵列卡：硬RAID5,1GB缓存，8口或16口
6	光驱	DVD刻录
7	平台	型号UltraLAB G14GDT02PCS 机箱：双塔式 电源：1700w，白金 硬盘位：20个3.5寸+2个5.25寸 网口：2个万兆以太，
8	输入设备	可选
9	输出设备	可选
10	配套配件	静音系统、整机加速装置(自动超频、低延迟加速)、 存储扩展、和显示扩展等其他配件
11	操作系统	支持Windows7/8/10 支持Windows Server 2008/2012/2016 支持 Linux 全系列（Redhat、Ubuntu、Centos等） 支持虚拟、私有云、共享图形服务系统
12	噪音控制	*全核运算状态下，机器噪音控制在45分贝以内； 达到办公环境的静音要求



三 极速计算集群硬件设备组成及参考成本

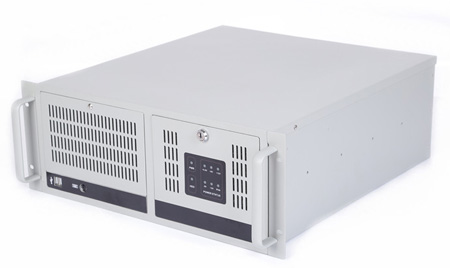

3.1 计算节点设备推荐

NO	型号	主要配置	报价
1	UltraLAB R490 15032-S5X	6核5.0Ghz/32GB DDR4 2666 RECC /GTX1060 3GB /512GB SSD企业级/4U机架式/无显示器	28500
2	UltraLAB R490 14732-SAX	8核4.7Ghz/32GB DDR4 2666 RECC /GTX1070 8GB/1TB SSD企业级/4U机架式/无显示器	35000
3	UltraLAB R490 14664-SAX	10核4.6Ghz/64GB DDR4 2666 RECC /GTX1080 8GB/1TB SSD企业级/4U机架式/无显示器	47500

备注：以上价格仅供参考

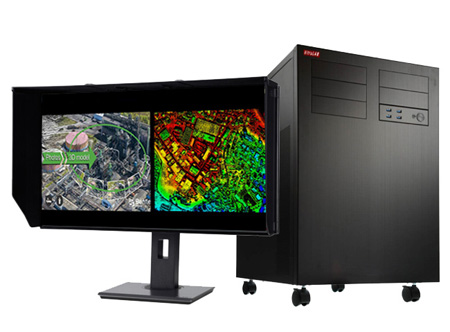

3.2 存储节点设备推荐

NO	型号	主要配置	报价
1	UltraLAB GX490M 14864-M556TX	8核4.8Ghz/64GB DDR4 2666 RECC /GTX1080 8GB/512GB闪电二代+56TB双通道并行存储/双塔式/双口万兆/24"高清图显	105000
2	UltraLAB GX490M 147128-MA84TX	10核4.7Ghz/128GB DDR4 2666 RECC /Titan X 12GB/1TB闪电二代+84TB双通道并行存储/双塔式/双口万兆/24"高清图显	153000
3	UltraLAB GX490M 146256-MA140TX	12核4.6Ghz/256GB DDR4 2666 RECC /Titan X 12GB/1TB闪电二代+140TB双通道并行存储/双塔式/双口万兆/24"高清图显	215000

备注：以上价格仅供参考
