From: subce

Tips

整理一下关于绘图的基本设置，主要包括：

  • 自定义legend
  • 二维图tick的长度和粗细
  • 孪生x轴、y轴
  • 设置二维图边框粗细
  • 给三维图添加边框
  • 设置三维图背景颜色为白色
  • 三维图tick的长度和粗细

Legend

# 自定义legend
lenline1 = mlines.Line2D([], [], color='r', marker='s', linewidth=0.85,
                          markersize=5, label='Learning rate=0.0001')
lenline2 = mlines.Line2D([], [], color='g', marker='D', linewidth=0.85,
                          markersize=5, label='Learning rate=0.00001')
lenline3 = mlines.Line2D([], [], color='b', marker='^', linewidth=0.85,
                          markersize=5, label='Learning rate=0.001')

legend = ax.legend(handles=[lenline1,lenline2,lenline3], loc='lower right', bbox_to_anchor=(0.99, 0.01),ncol=1,frameon=True,fancybox=False,
                 facecolor='white',edgecolor='red')  # Add a legend.

Legend guide

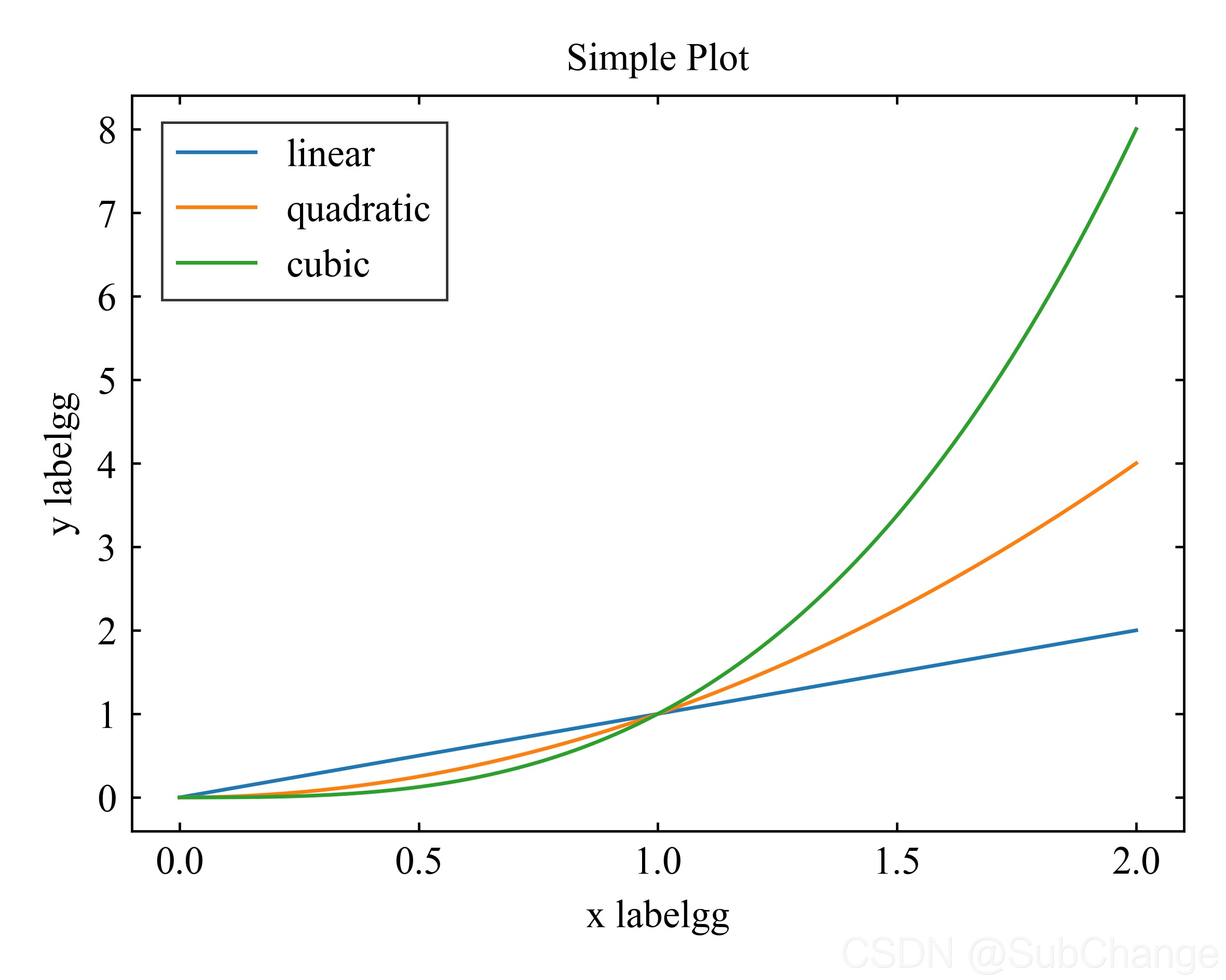

2D

import numpy as np

import matplotlib as mpl
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.axes3d import Axes3D

import matplotlib.font_manager as fm
from matplotlib.ticker import MultipleLocator,AutoMinorLocator


# 1pt = 0.35146mm = 0.035146cm
# 1inch = 2.54cm = 72.27pt
# 图表坐标轴线条粗细最佳为 0.2mm = [0.57pt]
# 线条粗细在0.1mm-0.4mm之间 >>> 0.3mm = [0.85pt]
# 原则上不超过14号字，尽量使用7-12号字，尽量少使用小于6号以下的字体
# 最多见的文字大小推荐使用7、8、9号字 >> [9pt]

# 图片大小 单位厘米
fw = 10/2.54
fh = 8/2.54

# 设置全局的字体
mpl.rcParams['font.family'] = 'serif'
mpl.rcParams['font.serif'] = 'Times New Roman'
mpl.rcParams['font.style'] = 'normal'
mpl.rcParams['font.variant'] = 'normal'
mpl.rcParams['font.weight'] = 'normal'
mpl.rcParams['font.stretch'] ='normal'
mpl.rcParams['font.size'] = 9

# 第一种方式设置字体
font0 = {'fontfamily': 'serif',
         'fontname': 'Times New Roman',
         'fontstyle': 'normal',
         'fontvariant': 'normal',
         'fontweight': 'normal',
         'fontstretch': 'normal',
         'fontsize': 9}

# 第二种方式设置字体
tick_font = fm.FontProperties(family='Times New Roman', style='normal', variant='normal', weight='normal',
                           stretch='normal', size=9)
x = np.linspace(0, 2, 100)

# 1pt = 0.35146mm = 0.035146cm
# 1inch = 2.54cm = 72.27pt

#plt.rcParams['xtick.direction'] = 'in'
#plt.rcParams['ytick.direction'] = 'in'
fig = plt.figure(figsize=(fw,fh))
# figsize=(8/2.54,6/2.54),dpi=72
ax = fig.add_subplot(111)  # Create a figure and an axes.

ax.plot(x, x, label='linear',linewidth=0.85)  # Plot some data on the axes.
ax.plot(x, x**2, label='quadratic',linewidth=0.85)  # Plot more data on the axes...
ax.plot(x, x**3, label='cubic',linewidth=0.85)  # ... and some more.

# 图形四周是否显示tick
ax.tick_params(bottom=True, top=True, left=True, right=True)
# 图形四周是否显示tick_label
ax.tick_params(labelbottom=True, labeltop=False, labelleft=True, labelright=False)

#ax.tick_params(which='both', width=2)
#ax.tick_params(which='major', length=7)
#ax.tick_params(which='minor', length=4, color='r')


# axis --> 坐标轴
# which --> 主要和次要tick ”both" "major" minor"
ax.tick_params(axis="both", which='both', direction="in") # length=16, width=2, color="turquoise"
ax.tick_params(axis="both", which='both', direction="in")


ax.xaxis.set_major_locator(MultipleLocator(base=0.5))
#ax.xaxis.set_minor_locator(MultipleLocator(base=0.1))
#ax.xaxis.set_minor_locator(AutoMinorLocator(n=5))

ax.yaxis.set_major_locator(MultipleLocator(base=1))
#ax.yaxis.set_minor_locator(AutoMinorLocator(n=2))

# 设置tick的长度和宽度
for xtl in  ax.get_xticklines():
    xtl.set_markersize(2) #length
    xtl.set_markeredgewidth(0.57) #width

for ytl in  ax.get_yticklines():
    ytl.set_markersize(2)
    ytl.set_markeredgewidth(0.57)

# 设置tick_label字体
for xtlabel in ax.get_xticklabels():
    xtlabel.set_fontproperties(tick_font)

for ytlabel in ax.get_yticklabels():
    ytlabel.set_fontproperties(tick_font)


#ax.set_xticks(np.linspace(0,2,5),minor=False)
#ax.set_xticks(np.linspace(0,2,21),minor=True)

#ax.set_yticks(np.linspace(0,9,10),minor=False)
#ax.set_yticks(np.linspace(0,9,19),minor=True)

#ax.minorticks_off()

# tick_label 为公式
#ticks = [-np.pi/2,np.pi/2.]
#labels = [r"$-\frac{\pi}{2}$",r"$\frac{\pi}{2}$"]
#ax.xaxis.set_minor_locator(ticker.FixedLocator(ticks))
#ax.xaxis.set_minor_formatter(ticker.FixedFormatter(labels))

# 设置图形变宽线宽度和颜色
bwith = 0.57
ax.spines['left'].set_color((0,0,0,1))
ax.spines['left'].set_linewidth(bwith)
ax.spines['right'].set_color((0,0,0,1))
ax.spines['right'].set_linewidth(bwith)
ax.spines['top'].set_color((0,0,0,1))
ax.spines['top'].set_linewidth(bwith)
ax.spines['bottom'].set_color((0,0,0,1))
ax.spines['bottom'].set_linewidth(bwith)

#ax.spines['left'].set_color('black')
#ax.spines['bottom'].set_linewidth(bwith)

# 设置图形坐标轴标签和标题字体
ax.set_xlabel('x labelgg',fontdict=font0)  # Add an x-label to the axes.
ax.set_ylabel('y labelgg',fontdict=font0)  # Add a y-label to the axes.
ax.set_title("Simple Plot",fontdict=font0)  # Add a title to the axes.

legend = ax.legend(loc='upper left', bbox_to_anchor=(0.01, 0.99),ncol=1,frameon=True,fancybox=False,
                 facecolor='white',edgecolor='red')  # Add a legend.
frame = legend.get_frame()
frame.set_linewidth(0.57) # 设置图例边框线宽
frame.set_edgecolor("black") # 设置图例边框颜色

plt.tight_layout()
plt.savefig('E:/Users/SubChange/Desktop/dd.tiff',dpi=600)
plt.show()

在这里插入图片描述

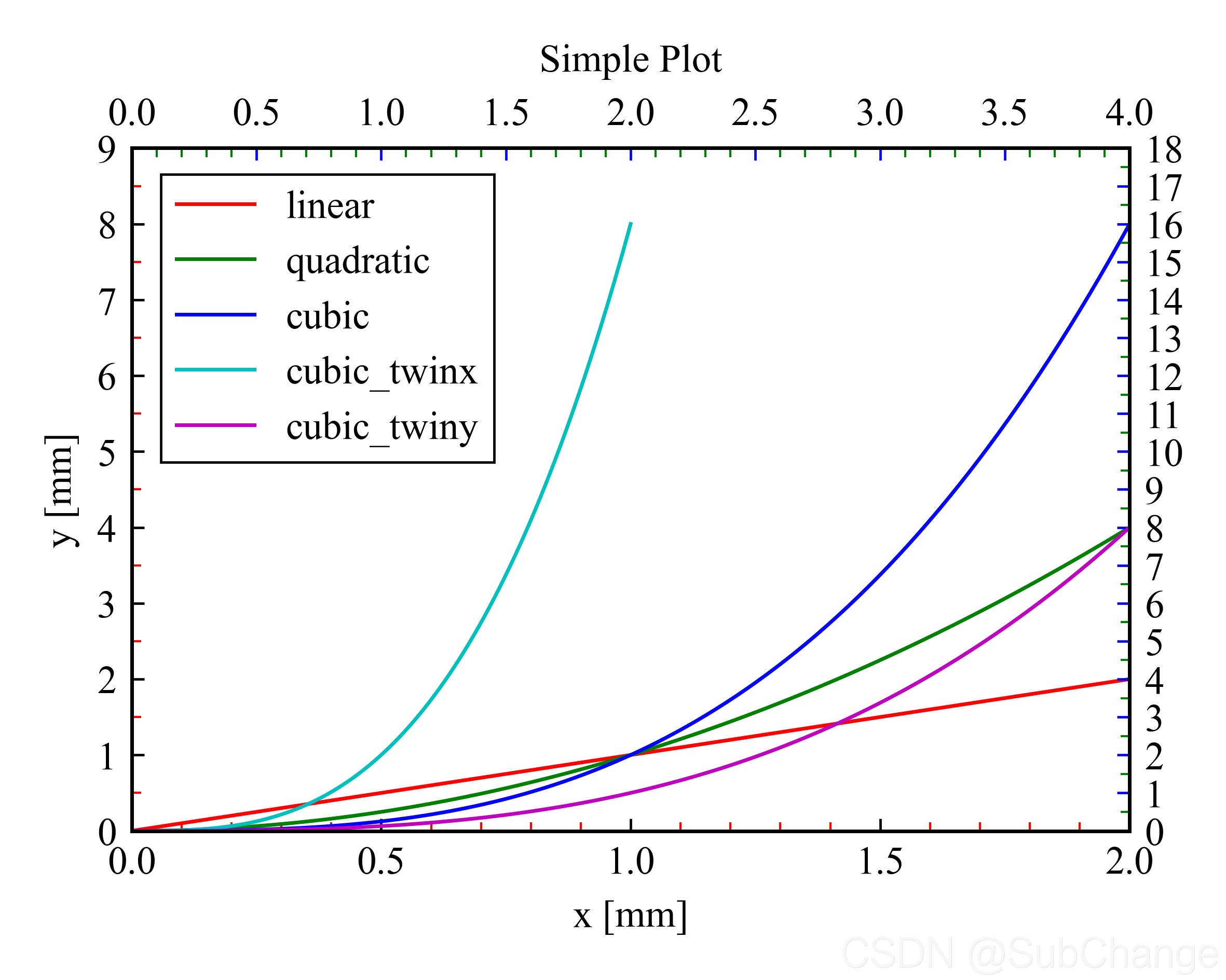

2D-twinxy

'''
基本同上，注意两个y轴的设置
'''

import numpy as np

import matplotlib as mpl
import matplotlib.lines as mlines
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.axes3d import Axes3D

import matplotlib.font_manager as fm
from matplotlib.ticker import MultipleLocator,AutoMinorLocator,NullLocator


# 1pt = 0.35146mm = 0.035146cm
# 1inch = 2.54cm = 72.27pt
# 图表坐标轴线条粗细最佳为 0.2mm = [0.57pt]
# 线条粗细在0.1mm-0.4mm之间 >>> 0.3mm = [0.85pt]
# 原则上不超过14号字，尽量使用7-12号字，尽量少使用小于6号以下的字体
# 最多见的文字大小推荐使用7、8号字 >> [8pt]

fw = 10/2.54
fh = 8/2.54

mpl.rcParams['font.family'] = 'serif'
mpl.rcParams['font.serif'] = 'Times New Roman'
mpl.rcParams['font.style'] = 'normal'
mpl.rcParams['font.variant'] = 'normal'
mpl.rcParams['font.weight'] = 'normal'
mpl.rcParams['font.stretch'] ='normal'
mpl.rcParams['font.size'] = 9

#mpl.rcParams['xtick.minor.size'] = 10
#mpl.rcParams['xtick.minor.width'] = 2

font0 = {'fontfamily': 'serif',
         'fontname': 'Times New Roman',
         'fontstyle': 'normal',
         'fontvariant': 'normal',
         'fontweight': 'normal',
         'fontstretch': 'normal',
         'fontsize': 9}

tick_font = fm.FontProperties(family='Times New Roman', style='normal', variant='normal', weight='normal',
                           stretch='normal', size=9)
x = np.linspace(0, 2, 100)

# 1pt = 0.35146mm = 0.035146cm
# 1inch = 2.54cm = 72.27pt

#plt.rcParams['xtick.direction'] = 'in'
#plt.rcParams['ytick.direction'] = 'in'
fig = plt.figure(figsize=(fw,fh))
# figsize=(8/2.54,6/2.54),dpi=72
ax = fig.add_subplot(111)  # Create a figure and an axes.

ax.plot(x, x, label='linear',linewidth=0.85,c='r')  # Plot some data on the axes.
ax.plot(x, x**2, label='quadratic',linewidth=0.85,c='g')  # Plot more data on the axes...
ax.plot(x, x**3, label='cubic',linewidth=0.85,c='b')  # ... and some more.


ax.set_xlim([0,2])
ax.set_ylim([0,9])
ax.tick_params(bottom=True, top=True, left=True, right=True)
ax.tick_params(labelbottom=True, labeltop=True, labelleft=True, labelright=True)

#ax.tick_params(which='both', width=2)
#ax.tick_params(which='major', length=7)
#ax.tick_params(which='minor', length=4, color='r')

ax.tick_params(axis="both", which='both', direction="in") # length=16, width=2, color="turquoise"

ax.tick_params(axis="both", which='minor', length=2.1, width=0.5, color="red") # length=16, width=2, color="turquoise"



ax.xaxis.set_major_locator(MultipleLocator(base=0.5))
#ax.xaxis.set_minor_locator(MultipleLocator(base=0.1))
ax.xaxis.set_minor_locator(AutoMinorLocator(n=5))

ax.yaxis.set_major_locator(MultipleLocator(base=1))
ax.yaxis.set_minor_locator(AutoMinorLocator(n=2))

for xtl in  ax.get_xticklines():
    xtl.set_markersize(2.85) #length
    xtl.set_markeredgewidth(0.57)

for ytl in  ax.get_yticklines():
    ytl.set_markersize(2.85)
    ytl.set_markeredgewidth(0.57)


for xtlabel in ax.get_xticklabels():
    xtlabel.set_fontproperties(tick_font)

for ytlabel in ax.get_yticklabels():
    ytlabel.set_fontproperties(tick_font)


#ax.set_xticks(np.linspace(0,2,5),minor=False)
#ax.set_xticks(np.linspace(0,2,21),minor=True)

#ax.set_yticks(np.linspace(0,9,10),minor=False)
#ax.set_yticks(np.linspace(0,9,19),minor=True)

#ax.minorticks_off()

#ticks = [-np.pi/2,np.pi/2.]
#labels = [r"$-\frac{\pi}{2}$",r"$\frac{\pi}{2}$"]
#ax.xaxis.set_minor_locator(ticker.FixedLocator(ticks))
#ax.xaxis.set_minor_formatter(ticker.FixedFormatter(labels))

bwith = 0.57
ax.spines['left'].set_color((0,0,0,1))
ax.spines['left'].set_linewidth(bwith)
#ax.spines['right'].set_color((0,0,0,1))
#ax.spines['right'].set_linewidth(bwith)
#ax.spines['top'].set_color((0,0,0,1))
#ax.spines['top'].set_linewidth(bwith)
ax.spines['bottom'].set_color((0,0,0,1))
ax.spines['bottom'].set_linewidth(bwith)

#ax.spines['left'].set_color('black')
#ax.spines['bottom'].set_linewidth(bwith)

# =====================================================
# 设置第二个y轴
axw = ax.twiny()
axw.set_xlim([0,2])
axw.tick_params(axis="x", which='both', direction="in", color='b')
axw.tick_params(axis="x", which='minor', length=2.1, width=0.5, color="green")
axw.xaxis.set_major_locator(MultipleLocator(base=0.5))
axw.xaxis.set_minor_locator(AutoMinorLocator(n=5))
for xwtl in  axw.get_xticklines():
    xwtl.set_markersize(2.85)
    xwtl.set_markeredgewidth(0.57)

axw.set_xlim([0,4])
axw.set_ylim([0,9])
axw.plot(x, x**3, label='cubic_twinx',linewidth=0.85,c='c')  # Plot more data on the axes...


# 设置第二个x轴
ayw = ax.twinx()
ayw.set_ylim([0,9])
ayw.tick_params(axis="y", which='both', direction="in", color='b')
ayw.tick_params(axis="y", which='minor', length=2.1, width=0.5, color="green")
ayw.yaxis.set_major_locator(MultipleLocator(base=1))
ayw.yaxis.set_minor_locator(AutoMinorLocator(n=2))
for ywtl in  ayw.get_yticklines():
    ywtl.set_markersize(2.85)
    ywtl.set_markeredgewidth(0.57)

ayw.set_xlim([0,2])
ayw.set_ylim([0,18])
ayw.plot(x, x**3, label='cubic_twiny',linewidth=0.85,c='m')  # ... and some more.


ax.set_xlabel('x [mm]',fontdict=font0)  # Add an x-label to the axes.
ax.set_ylabel('y [mm]',fontdict=font0)  # Add a y-label to the axes.
ax.set_title("Simple Plot",fontdict=font0)  # Add a title to the axes.


# 自定义legend
lenline1 = mlines.Line2D([], [], color='r', marker='', linewidth=0.85,
                          markersize=5, label='linear')
lenline2 = mlines.Line2D([], [], color='g', marker='', linewidth=0.85,
                          markersize=5, label='quadratic')
lenline3 = mlines.Line2D([], [], color='b', marker='', linewidth=0.85,
                          markersize=5, label='cubic')
lenline4 = mlines.Line2D([], [], color='c', marker='', linewidth=0.85,
                          markersize=5, label='cubic_twinx')
lenline5 = mlines.Line2D([], [], color='m', marker='', linewidth=0.85,
                          markersize=5, label='cubic_twiny')

legend = ax.legend(handles=[lenline1,lenline2,lenline3,lenline4,lenline5], loc='upper left', bbox_to_anchor=((0.01, 0.99)),ncol=1,frameon=True,fancybox=False,
                 facecolor='white',edgecolor='k',framealpha=1.0)  # Add a legend.
frame = legend.get_frame()
frame.set_linewidth(0.57)
frame.set_edgecolor("black")


plt.tight_layout()
plt.savefig('E:/Users/SubChange/Desktop/dd1.jpg',dpi=600)
plt.show()

在这里插入图片描述

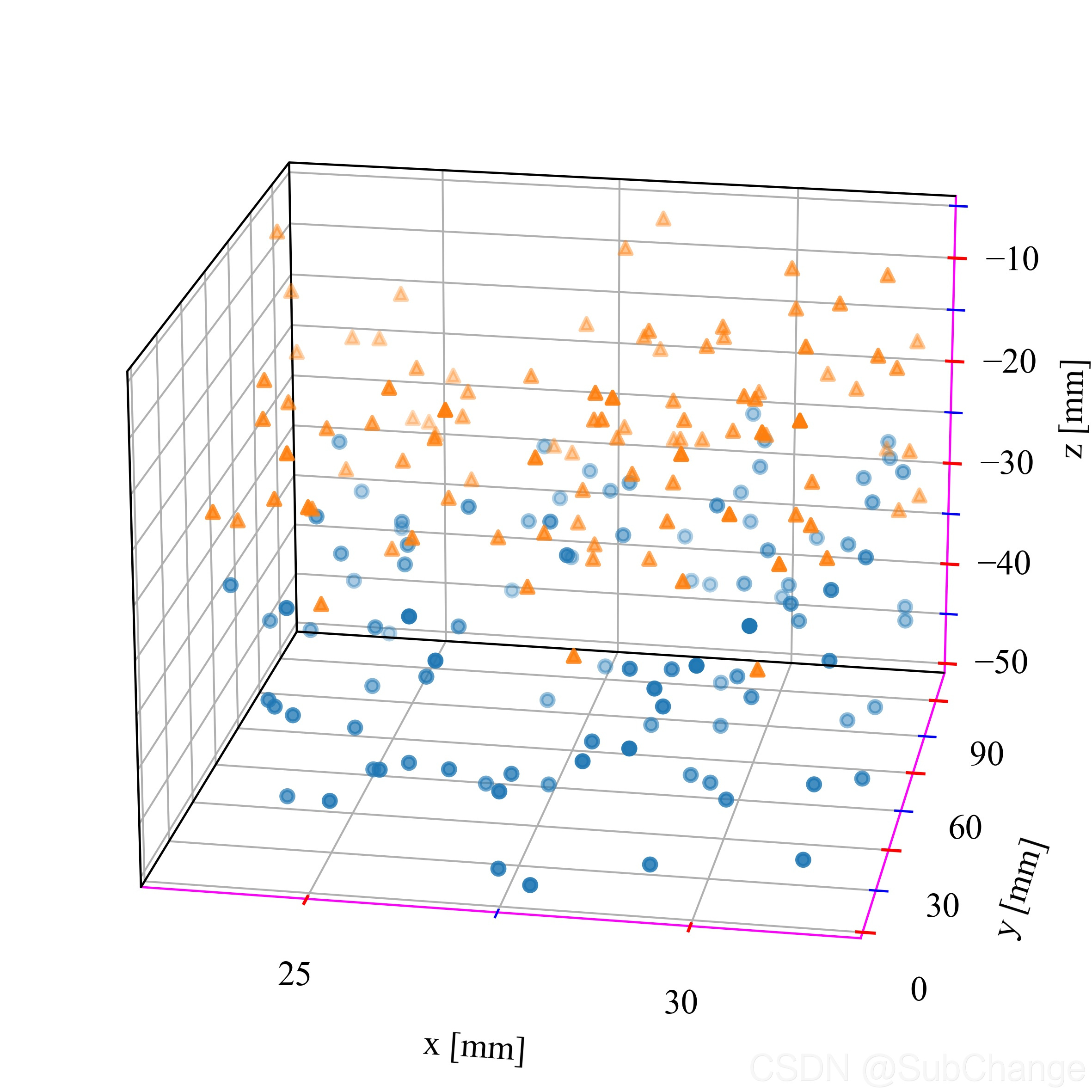

3D

import numpy as np

import matplotlib as mpl
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.axes3d import Axes3D
from mpl_toolkits.mplot3d import art3d

import matplotlib.font_manager as fm
from matplotlib.ticker import MultipleLocator,AutoMinorLocator,NullLocator


# 全局字体参数
mpl.rcParams['font.family'] = 'serif'
mpl.rcParams['font.serif'] = 'Times New Roman'
mpl.rcParams['font.style'] = 'normal'
mpl.rcParams['font.variant'] = 'normal'
mpl.rcParams['font.weight'] = 'normal'
mpl.rcParams['font.stretch'] ='normal'
mpl.rcParams['font.size'] = 9

#mpl.rcParams['xtick.minor.size'] = 10
#mpl.rcParams['xtick.minor.width'] = 2

# 字体1
font0 = {'fontfamily': 'serif',
         'fontname': 'Times New Roman',
         'fontstyle': 'normal',
         'fontvariant': 'normal',
         'fontweight': 'normal',
         'fontstretch': 'normal',
         'fontsize': 9}

# 字体2
tick_font = fm.FontProperties(family='Times New Roman', style='normal', variant='normal', weight='normal',
                           stretch='normal', size=9)


# Fixing random state for reproducibility
np.random.seed(19680801)


'''
因为matplotlib默认不会在3d图上添加边框，这里需要手动添加
'''
def add_borders(ax,edgecolor=(0,0,0,1),linewidth=0.57,scale=1.021):
    #ax.xaxis.pane.set_edgecolor(edgecolor)
    #ax.xaxis.pane.set_linewidth(linewidth)
    #ax.yaxis.pane.set_edgecolor(edgecolor)
    #ax.yaxis.pane.set_linewidth(linewidth)
    #ax.zaxis.pane.set_edgecolor(edgecolor)
    #ax.zaxis.pane.set_linewidth(linewidth)

    #ax.xaxis.pane.set_alpha(1)
    #ax.yaxis.pane.set_alpha(1)
    #ax.zaxis.pane.set_alpha(1)

    #ax.zaxis._axinfo['juggled'] = (1,2,0)
    xlims = ax.get_xlim3d()
    xoffset = (xlims[1] - xlims[0])*scale
    xlims = np.array([xlims[1] - xoffset, xlims[0] + xoffset])
    ylims = ax.get_ylim3d()
    yoffset = (ylims[1] - ylims[0])*scale
    ylims = np.array([ylims[1] - yoffset, ylims[0] + yoffset])
    zlims = ax.get_zlim3d()
    zoffset = (zlims[1] - zlims[0])*scale
    zlims = np.array([zlims[1] - zoffset, zlims[0] + zoffset])

    verts1 = np.array([[xlims[0], ylims[1], zlims[0]],
                       [xlims[0], ylims[0], zlims[0]],
                       [xlims[0], ylims[0], zlims[1]],
                       [xlims[0], ylims[1], zlims[1]]])

    verts2 = np.array([[xlims[1], ylims[1], zlims[0]],
                       [xlims[0], ylims[1], zlims[0]],
                       [xlims[0], ylims[1], zlims[1]],
                       [xlims[1], ylims[1], zlims[1]]])
    #i = np.array([xlims[0], ylims[0], zlims[0]])
    #f = np.array([xlims[0], ylims[0], zlims[1]])
    p = art3d.Line3DCollection([verts1,verts2],facecolor=(1,1,1,0),colors=edgecolor,linewidths=linewidth)
    ax.add_collection3d(p)
    return True



def randrange(n, vmin, vmax):
    """
    Helper function to make an array of random numbers having shape (n, )
    with each number distributed Uniform(vmin, vmax).
    """
    return (vmax - vmin)*np.random.rand(n) + vmin

# 图形大小 单位：厘米
fw = 10/2.54
fh = 10/2.54

fig = plt.figure(figsize=(fw,fh),facecolor=(1.0,1.0,1.0,1.0))
ax = Axes3D(fig,rect=(0,0,1,1),facecolor=(1.0,1.0,1.0,1.0))
# 设置三维图形背景颜色（r,g,b,a）
ax.w_xaxis.set_pane_color((1.0, 1.0, 1.0, 1.0))
ax.w_yaxis.set_pane_color((1.0, 1.0, 1.0, 1.0))
ax.w_zaxis.set_pane_color((1.0, 1.0, 1.0, 1.0))


n = 100

# For each set of style and range settings, plot n random points in the box
# defined by x in [23, 32], y in [0, 100], z in [zlow, zhigh].
for m, zlow, zhigh in [('o', -50, -25), ('^', -30, -5)]:
    xs = randrange(n, 23, 32)
    ys = randrange(n, 0, 100)
    zs = randrange(n, zlow, zhigh)
    ax.scatter(xs, ys, zs, s=10, marker=m)

# 设置tick的颜色和线粗
#ax.w_xaxis.line.set_color('red')
#ax.w_yaxis.line.set_color('red')
#ax.w_zaxis.line.set_color('red')
for axis_tmp in [ax.w_xaxis, ax.w_yaxis, ax.w_zaxis]:
    axis_tmp.line.set_linewidth(0.57)
    axis_tmp.line.set_color((1,0,1,1))

# 设置网格颜色和粗细
#ax.xaxis._axinfo["grid"].update({"linewidth":0.5, "color": '#ee0009'})
ax.xaxis._axinfo["grid"]['linewidth'] = 0.5
#ax.xaxis._axinfo["grid"]['color'] = "#ee0009"
ax.xaxis._axinfo["grid"]['linestyle'] = "-"

ax.yaxis._axinfo["grid"]['linewidth'] = 0.5
#ax.yaxis._axinfo["grid"]['color'] = "#ee0009"
ax.yaxis._axinfo["grid"]['linestyle'] = "-"

ax.zaxis._axinfo["grid"]['linewidth'] = 0.5
#ax.zaxis._axinfo["grid"]['color'] = "#ee0009"
ax.zaxis._axinfo["grid"]['linestyle'] = "-"

# 设置tick的颜色的粗细
ax.tick_params(axis="both", which='both', direction="in")
ax.tick_params(axis="both", which='major', length=2.85, width=0.57, color="red")
ax.tick_params(axis="both", which='minor', length=2.1, width=0.5, color="blue")

# ax.tick_params(axis='both', width=10, labelsize=10, pad=0)


ax.set_title('3d title', fontdict=font0, loc='center')

ax.set_xlabel('x [mm]',fontdict=font0)
ax.set_ylabel('y [mm]',fontdict=font0)
ax.set_zlabel('z [mm]',fontdict=font0)

ax.set_xlim([23,32])
ax.set_ylim([0,100])
ax.set_zlim([-50,-5])

ax.xaxis.set_major_locator(MultipleLocator(base=5))
#ax.xaxis.set_minor_locator(MultipleLocator(base=0.1))
ax.xaxis.set_minor_locator(AutoMinorLocator(n=2))

ax.yaxis.set_major_locator(MultipleLocator(base=30))
ax.yaxis.set_minor_locator(AutoMinorLocator(n=2))

ax.zaxis.set_major_locator(MultipleLocator(base=10))
ax.zaxis.set_minor_locator(AutoMinorLocator(n=2))

add_borders(ax,edgecolor=(0,0,0,1),linewidth=0.57) # 添加边框
ax.view_init(elev=20,azim=-80) # 设置视角
plt.tight_layout()
plt.savefig('E:/Users/SubChange/Desktop/dd3d.tiff',dpi=600)
plt.show()

print("over")

在这里插入图片描述

Reference

Matplotlib设置图形标签
m0_64163171的博客
11-11 1693
介绍设置图形标签的方法：图形标题、坐标轴标题、简易图例。
matplotlib5---设置轴范围limits，标度tick， 刻度符号 tick label， 轴居中
墨流觞的博客
11-24 1万+
本文只要讲述绘图中轴的相关设置 设置轴的范围 setting limits 设置轴的刻度 setting ticks 设置轴刻度的标记 setting tick labels 将x，y轴居中 设置x, y轴的label x = np.linspace(-np.pi, np.pi, 128,endpoint=True) cosx,sinx,x_3 = np.cos(x), np.sin(x), ...
matplotlib中的label标签
金亮的博客
05-28 4528
import numpy as np import matplotlib.pyplot as plt X = np.linspace(0,2,100) def func(X): return np.exp(X) y = func(X) plt.rcParams['font.family'] = 'FangSong' plt.plot(X,y,label='指数函数图像') plt.legend(loc='best',fontsize=12) plt中的label参数，其实可以理解为，我们往...
matplotlib 为x轴的标签和刻度线设置不同颜色
最新发布
weixin_45913084的博客
03-04 1023
matplotlib 为x轴的标签和刻度线设置不同颜色
『Python』matplotlib自定义colormap与ticklabel
七秒钟的记忆
08-12 4267
matplotlib的高级用法
matplotlib 为图顶部和图右部的坐标轴添加标记label
weixin_45913084的博客
08-10 2541
matplotlib 为图顶部和图右部的坐标轴添加标记label
matplotlib绘图细节-刻度、图例
weixin_63085900的博客
03-08 959
4.刻度显示数值形式（显示小数位数）7.创建图例(legend)6.添加图例(legend)5.多子图中添加编号。
【python绘图】Matplotlib绘图及设置（使用python制图）
一直在水些技术小文
06-18 9407
目录一、初识matplotlib.pyplot1.绘制图像2.设置图片大小3.保存图片文件4.设置X，Y轴刻度范围自定义刻度内容5.添加描述信息（标题、轴标签）6.设置显示中文（导入字体模块）7.绘制网格绘制一个温度随时间变化的折线图实例二、常见绘图属性设置1.绘图符号（Makers）2.线型（Line Styles）3.颜色缩写（Colors）4.Windows字体中英文名称对照面向对象方式绘图配置对象的属性?绘制多个子图三、Artist对象Artist对象进行绘图的流程设置Artist属性一些例子?Fi
matplotlib详细教学
jh035的博客
11-30 1343
matplotlib的三层apimatplotlib的原理或者说基础逻辑是，用Artist对象在画布(canvas)上绘制(Render)图形。准备一个画图准备画笔、颜料作画代表了绘图区，所有的图像都是在绘图区完成的代表了渲染器，可以近似理解为画笔，控制如何在 FigureCanvas 上画图。代表了具体的图表组件，即调用了Renderer的接口在Canvas上作图。因此我们大部分是利用Artist类来进行绘图。Artist的分类primitives和containers。
matplotlib绘图
与时俱进，一专多能。
03-27 1171
Matplotlib 是一个 Python 的 2D绘图库。
【matplotlib】3-绘制统计图形
qq_32019341的博客
12-25 1283
上箱须和下箱须长度的确定方法是在绘制箱线图的原始数据集data中分别寻找不大于Q3+whisxIQR的最大值valuemax和不小于Q1-whisxIQR的最小值valuemin，其中Q1和Q3分别是第一四分位数和第三四分位数，whis是关键字参数whis的参数值，IQR(Inter-Quartile Range)是四分位差，计算方法是IQR=Q3-Q1。一方面，直方图和柱状图在展现效果上是非常类似的，只是直方图描述的是连续型数据的分布，柱状图描述的事离散型数据的分布，也可以讲：一个是描述定量数据；
python matplotlib 绘图笔记：字体颜色
YuQiao0303的博客
06-09 6700
plt.savefig()保存的图片不完整 plt.show()是完整的，但保存的不完整，解决方法如下： plt.savefig('test.png', dpi=200, bbox_inches='tight') # 最后这个bbox_inches起了作用 设置字体 我用了网上的方法，分别给label，刻度，title，legend设置字体，但不知道为什么其他都可以，但刻度不行。最后发现下面这行代码可以： plt.rc(‘font’,family = ‘Times New Roman’) ...
matplotlib绘图改变边框粗细颜色、小数点后几位显示、网格粗细、坐标轴刻度隐藏（不显示）
热门推荐
春风若是你的博客
08-30 4万+
matplotlib绘图改变边框粗细颜色、小数点后几位显示、网格粗细 1、原图 import numpy as np import matplotlib.pyplot as plt y = np.arange(1,10,1) x = np.arange(1,10,1) plt.plot(x,y) 2、网格设置颜色、粗细、线的类型 import numpy as np import matplo...
Matplotlib中的titles（标题）、labels（标签）和legends（图例）
deephub
12-09 5656
通过上面的介绍，我们应该对这几个术语有了一定了解，那么我们来看看下面的代码i = 1alpha=0.3,i += 1作者：Sami Kohvakka。
用python的matplotlib画图时，设置label显示位置
weixin_40355324的博客
12-29 2万+
https://www.jb51.net/article/186659.htm
Python matplotlib库绘图时设置标题 (label)、坐标轴 (axis) 和标注 (legend)的字体及大小
因吉的博客
10-30 3万+
文章目录1 标题2 坐标轴3 标注4 示例5 展示6 说明 1 标题 plt.xlabel('False positive rate', fontdict={"family": "Times New Roman", "size": 25}) plt.ylabel('True positive rate', fontdict={"family": "Times New Roman", "size": 25}) 2 坐标轴 plt.xticks(fontname="Times New Roman", font
Matplotlib学习挑战第三关-轴标签label和标题title
编程小鹏的博客
04-17 527
xlabel() 方法提供了 loc 参数来设置 x 轴显示的位置，可以设置为: ‘left’, ‘right’, 和 ‘center’， 默认值为 ‘center’。ylabel() 方法提供了 loc 参数来设置 y 轴显示的位置，可以设置为: ‘bottom’, ‘top’, 和 ‘center’， 默认值为 ‘center’。title() 方法提供了 loc 参数来设置标题显示的位置，可以设置为: ‘left’, ‘right’, 和 ‘center’， 默认值为 ‘center’。
python label参数,python-matplotlib库label函数参数即使用
weixin_28778547的博客
03-25 2399
python-matplotlib库label函数参数即使用```pythonimport matplotlib.pyplot as pltimport numpy as np# 定义数据x = np.linspace(-3, 3, 50)y1 = 2*x + 1y2 = x**2# 定义figureplt.figure()# 绘图(x,y2)plt.plot(x, y2)# 绘图(x,y1)pl...
Matplotlib入门[05]——注释与标签
weixin_47692652的博客
12-07 1322
Matplotlib入门[05]——注释与标签
matplotlib 颜色棒刻度字体设置
02-24
### 如何在 Matplotlib 中设置 Colorbar 刻度标签的字体样式和大小 为了在 Matplotlib 中自定义 `colorbar` 的刻度标签字体样式和大小，可以通过获取 `colorbar` 对象并调用其方法来修改属性。下面展示具体操作方式： #### 获取 Colorbar 并设置字体属性 首先绘制带有颜色映射的数据图形，并通过返回的对象访问 `colorbar` 实例。 ```python import numpy as np import matplotlib.pyplot as plt # 创建测试数据 data = np.random.rand(10, 10) fig, ax = plt.subplots() cax = ax.imshow(data, cmap='viridis') # 添加 colorbar cb = fig.colorbar(cax) # 修改 colorbar tick labels 字体大小 for t in cb.ax.get_yticklabels(): t.set_fontsize(14) # 设置字体大小为14 plt.show() ``` 上述代码片段展示了如何遍历 `colorbar` 上所有的 y 轴刻度标签 (`yticklabels`) 来逐一应用新的字体尺寸[^1]。 对于更复杂的定制化需求，还可以进一步调整其他文字属性如字体名称、粗细等: ```python from matplotlib.font_manager import FontProperties font = FontProperties(family=['serif'], size=12, weight='bold') for label in cb.ax.yaxis.get_ticklabels(): label.set_fontproperties(font) ``` 这段脚本利用了 `FontProperties` 类来自定义更多细节上的变化，包括但不限于字体族、字号以及加粗效果。 另外值得注意的是，在某些情况下可能需要先关闭默认的颜色条再重新添加以便更好地控制布局和其他特性；这通常涉及到使用 `figure()` 或者 `subplots_adjust()` 函数来进行微调。
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
