单片机实验（十五）74LS47数码管译码

80S52：数码管译码模块

功能：向74LS47输入BCD码(如0x01)，七位数码管显示对应的数字(如1）

这次的实验过程有点艰难，因为成本问题（都直接用动态扫描）很少有像74LS系列芯片的用武之地，资料比较少本人懒得查

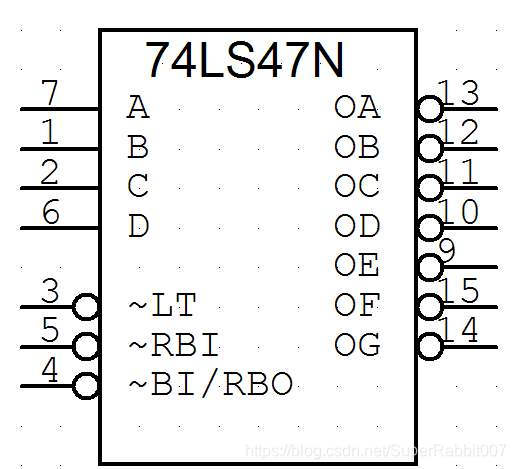

先来一睹74LS47的芳容（如下图）

OA…OG是与七位数码A…G口对应的输出端口。
A、B、C、D则与51单片机的P1 I/O的低四位相连，用于输入BCD
LT、RBI、BI/RBO分别是试管端、灭0端、息屏端，后面会一一讲解。

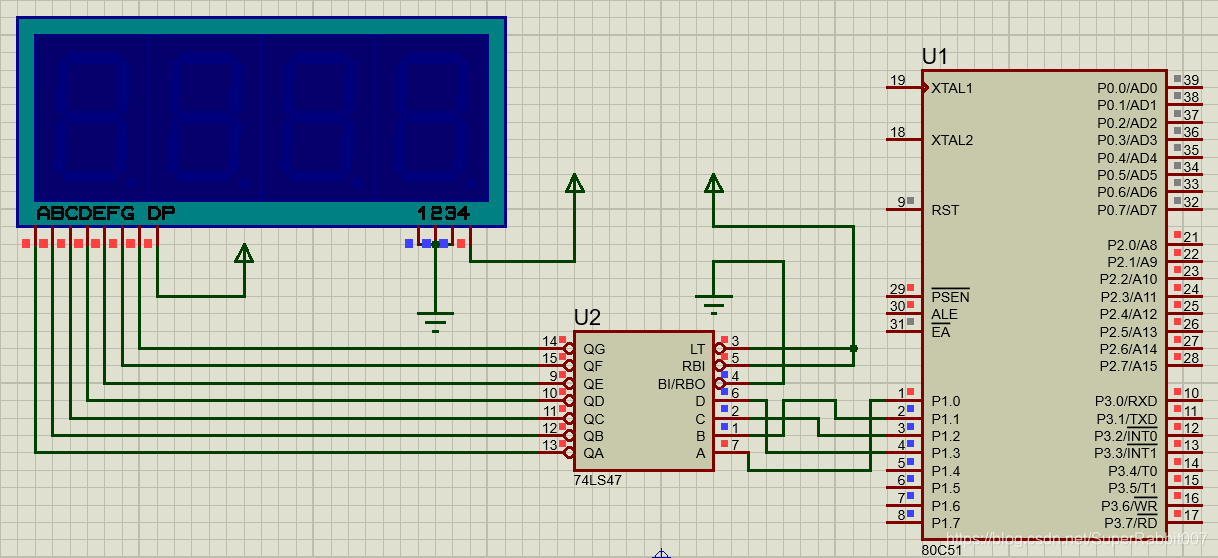

电路连接比较简单，我用proteus演示一下：

连线乱了一点，我在这里说明一下：//不同开发板可能不一样
A–>P1^0;
B–>P1^1;
C–>P1^2;
D–>P1^3;
这里装载的hex非常简单：

#include<reg52.h>
#define data P1
sbit k1=P1^0;
sbit k2=P1^1;
sbit k3=P1^2;
sbit k4=P1^3;
int main(){
	data=1;//相当于：P1^0=1;P1^1=0;P1^2=0;P1^3=0;
	while(1);
}

同理如果要显示0、2…9只需要将0、2…9赋值给P1。
之后我们来了解一下LT、RBI、BI/RBO。

LT，试管端，当LT端的电位为0，则无论A、B、C、D处于什么点位，QA~QG统统输出高电平，使得七位数码管显示8（即全亮），用于测试数码管坏了没…

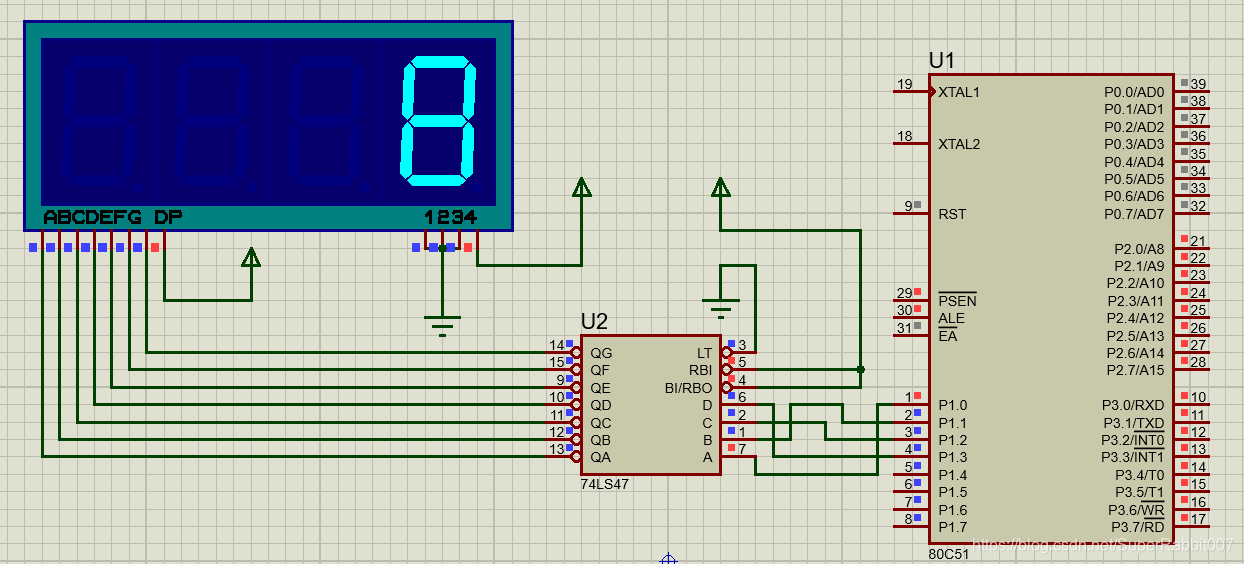

如图：把LT接地后原来输出1的数码管输出8.

RBI，灭0端，字面意思，如果数码管当前要输出0且RBI端为低电平，则啥也不输出，很无聊 很有价值，能实现…不知道，而且proteus上也不支持模拟。

BI/RBO，灭屏端（似乎和RBI还有什么关系），只要该端口是低电平不管A、B、C、D端状态，都不输出。

大概就是这样。。。
