DUT数电综合设计实验-复合信号发生器

1.设计方案

1.方波信号发生器

方波信号发生器要求使用555时基电路,产生频率为20-50kHz的方波信号。

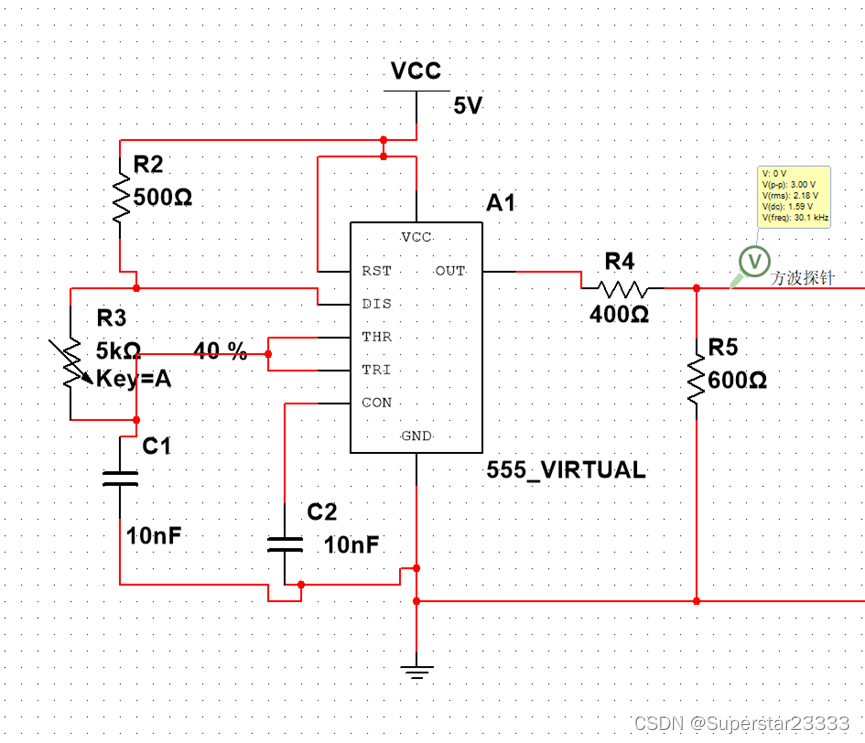

采用555定时器构成的占空比可调的多谐振荡器,T=(Ra+Rb)*0.7*C,q=Ra/Ra+Rb,产生波形为方波,符合要求。如图1所示。实际仿真中,取R2=500  R3=5K,C=10nf,Ro=600

                                        图1

2.四分频电路

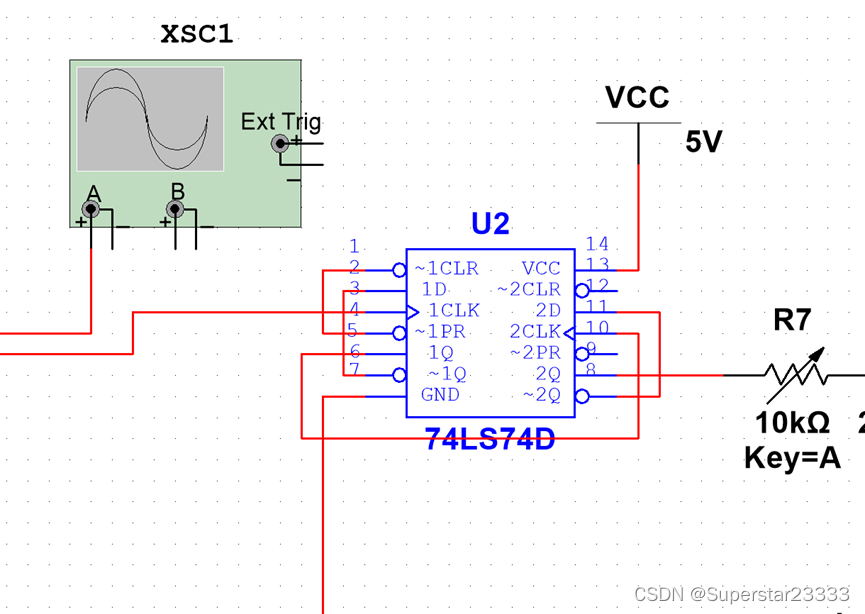

74LS74四分频原理:74LS74是个双D触发器(上升沿有效),把其中一个D触发器的输出端Q非端连接到输入端D,接入时钟信号,这样每来一次时钟脉冲,D触发器的状态就会翻转一次,每两次时钟脉冲就会使D触发器输出一个完整的方波,就实现了二分频。把同一片74LS74上的两路D触发器串联起来,已经实现二分频的D触发器的输出作为另一个D触发器的时钟信号,就实现了四分频电路。
