什么是OVP 和OCP？

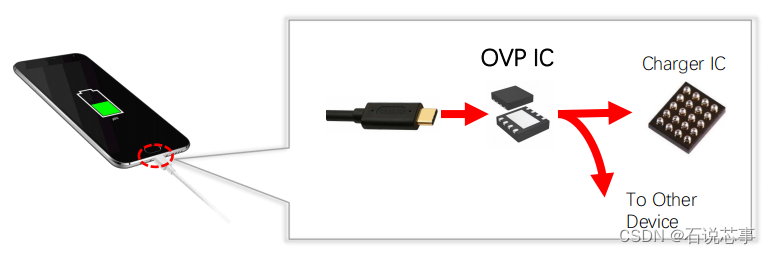

OVP(OCP) 全称 Over Voltage(Current) Protection，即过压和过流保护，常应用于电子产品中电源输入口处，防止输入端电压发生异常过高损坏电子产品。目标市场为手机平板、TWS耳机、电子烟等消费类电子产品。

OVP+OCP关键性能

Ø 最大直流耐压

Ø OVP阈值及精度

Ø 最大直流耐压插拔

Ø 最大负载电流

Ø OCP阈值及精度

Ø OVP关断恢复模式

Ø OCP关断恢复模式

Ø 导通阻抗大小

Ø 开关EN使能控制

Ø LDO输出模式

Ø VBUS电源指示

Ø 过压过流中断指示

Ø 保护响应时间

Ø 封装形式

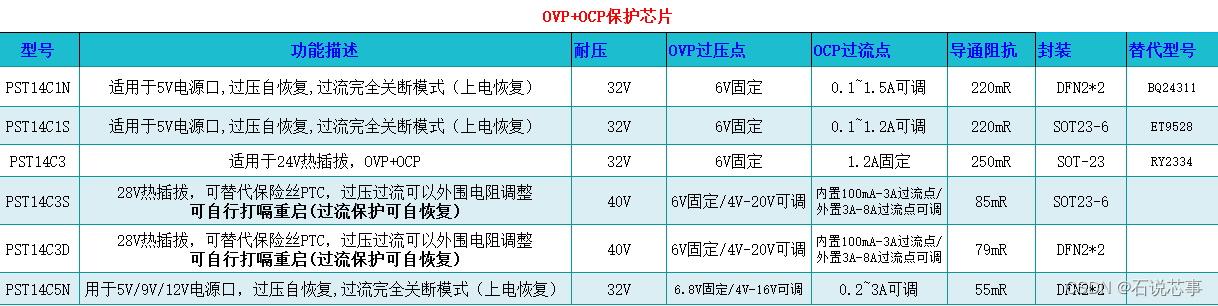

OVP+OCP选型

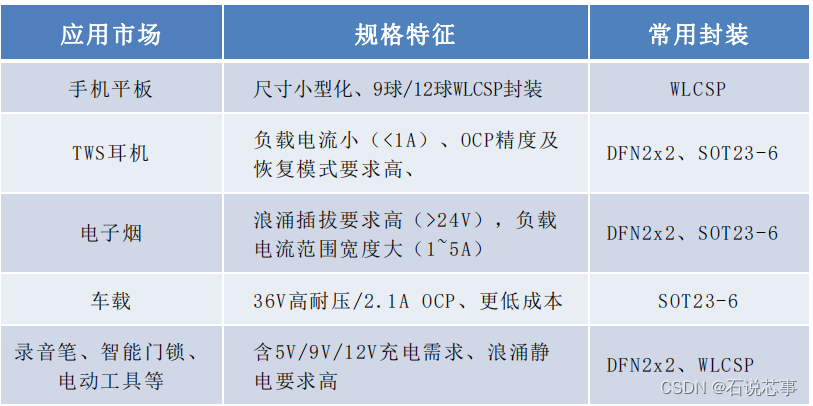

应用市场

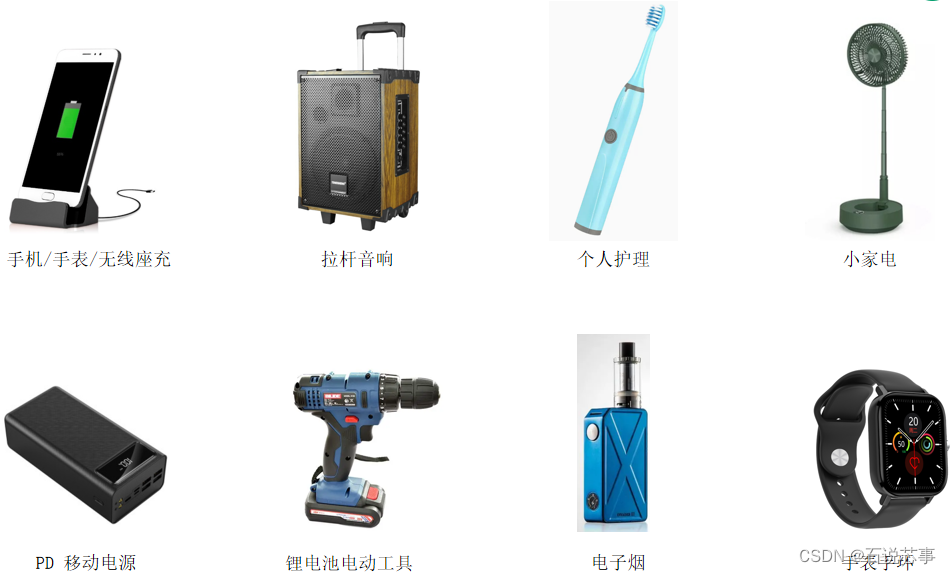

OVP(OCP) 多应用于消费类电子产品，如手机平板、POS机、TWS耳机、电子烟、手

表手环、录音笔以及相关电动工具等。不同市场的电子产品对OVP(OCP)的规格需求也表

现出不同特征，如：
