1.简介

过流保护(OCP)：当电路电流超过预定最大值时，使保护装置动作的一种保护方式。不允许超过预定最大值电流，不然会烧坏电路的器件。
过压保护(OVP)：被保护电路电压超过预定的最大值时，使电源断开或使受控设备电压降低的一种保护方式。

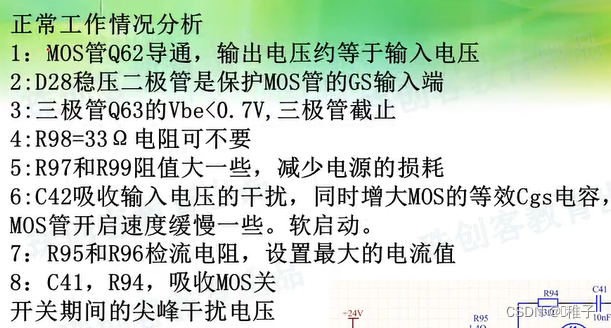

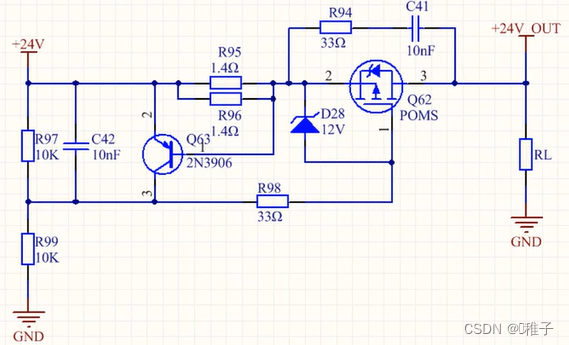

2.简易过流保护电路

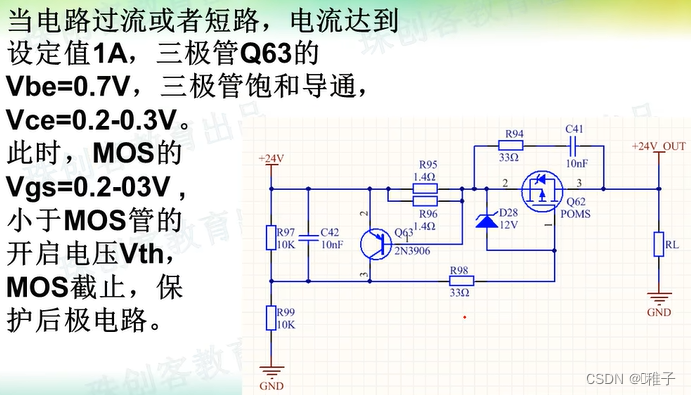

允许的最大电流，由并联电阻R96和R95决定(电阻并联，可以增大承载功率)，此电路中最大电流为1A。计算方法：三极管导通时的钳位电压为0.7V，0.7V/0.7Ω = 1A

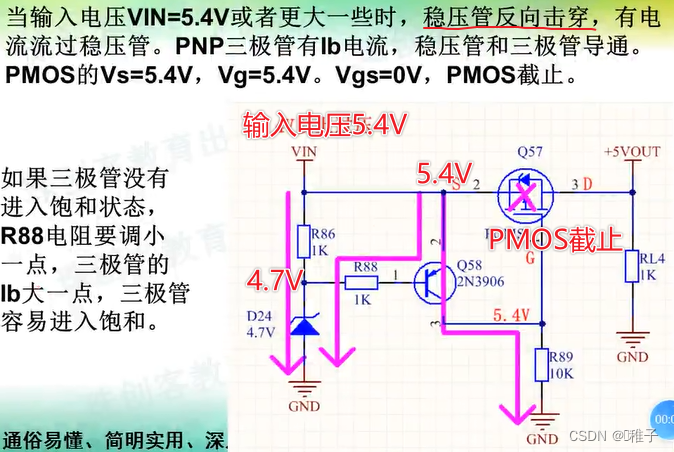

3.简易5V过压保护电路
