1. ALU
ALU(算术逻辑单元)是计算机中的一种关键组件,负责执行算术运算和逻辑运算。它是中央处理器(CPU)内部的一个重要功能模块,用于处理数据和执行指令。ALU可以看作是计算机的大脑之一,能够实现加法、减法、按位与、按位或运算等,同时还有一个零标志(ZF, Zero Flag)指示A、B两数是否相等。
1.1 复用器
在ALU中,我们常常用到复用器(Multiplexer),复用器根据控制信号选择输入信号并输出。
1. 简单复用器
- 结构:一个简单的复用器有两个输入(A和B)和一个控制信号(sel),输出(Q)取决于控制信号的值。
- 工作原理:如果控制信号sel为0,输出Q为输入A;如果控制信号sel为1,输出Q为输入B。

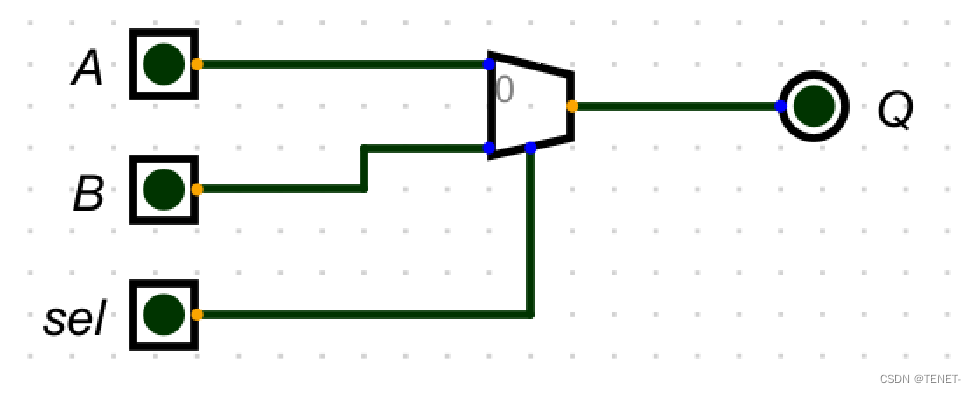

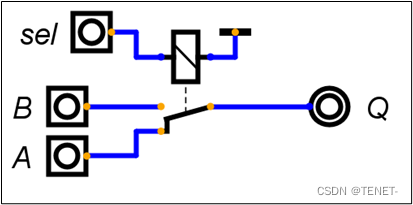

这个电路展示了一个简单复用器,当sel为0时,Q输出A;当sel为1时,Q输出B。
这个电路展示了同样的简单复用器,使用逻辑门实现,当sel为0时,通过一个与门和或门组合,Q输出A;当sel为1时,通过另一个与门和或门组合,Q输出B。
-
输入:
- A = 0
- B = 1
- sel = 0
-
输出:Q = A(因为sel = 0)
- Q = 0
2. 四相复用器

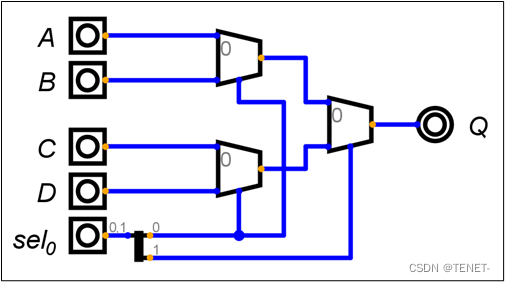

- 结构:一个四相复用器(使用两个简单复用器组合实现)有四个输入(A, B, C, D)和两个控制信号(sel0, sel1),输出(Q)取决于控制信号的组合。
- 工作原理:根据控制信号的组合选择一个输入作为输出。例如,如果sel0和sel1的组合为00,输出Q为A;如果组合为01,输出Q为B;如果组合为10,输出Q为C;如果组合为11,输出Q为D。
-
输入:
- A = 0
- B = 1
- C = 0
- D = 1
- sel0 = 1
- sel1 = 0
-
输出:Q = C(因为sel0和sel1的组合为10)
- Q = 0
2. 16位ALU

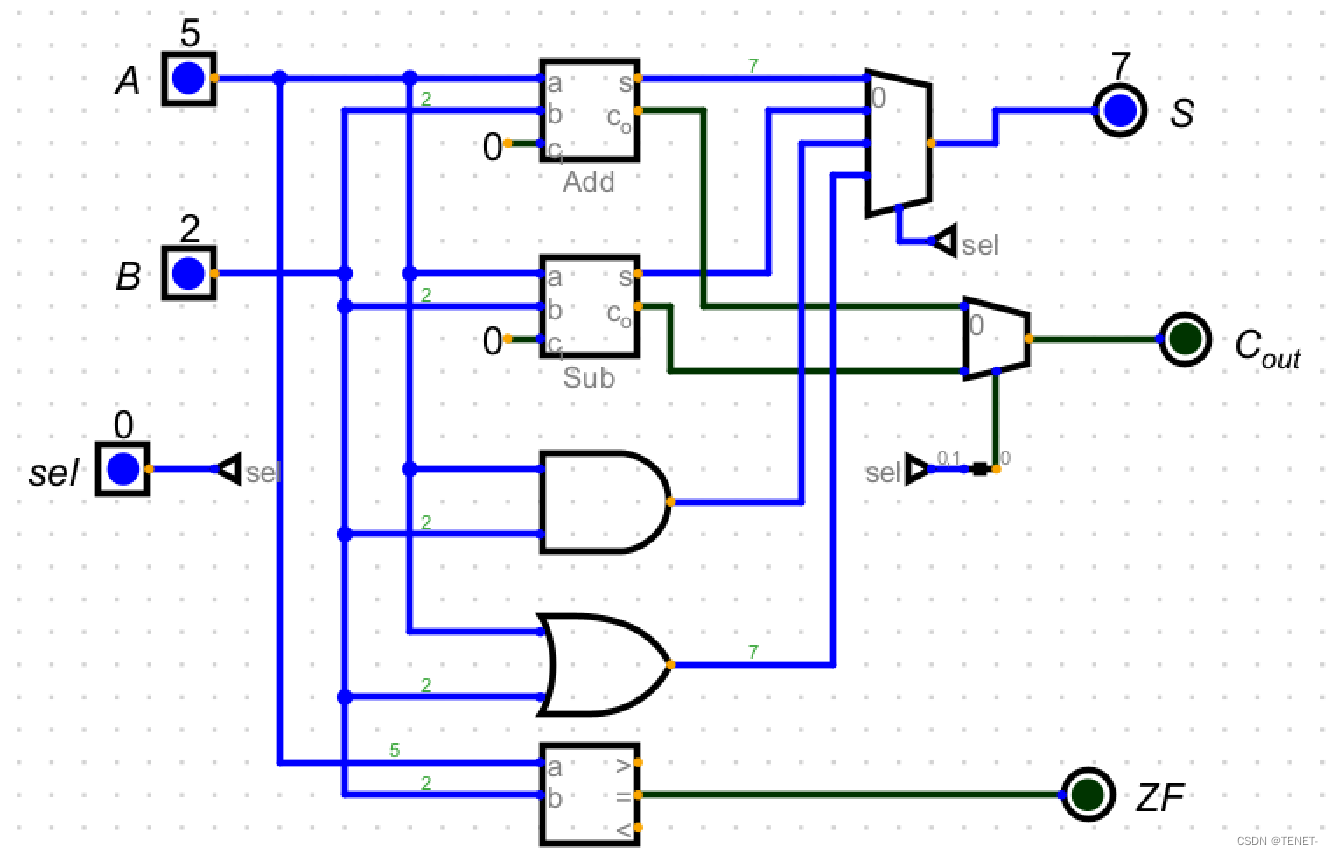

该电路能够实现A、B两数的加法、减法、按位与、按位或等操作,最终的输出由选择信号sel决定。ALU的实现通过使用加法器、减法器、逻辑门等组件,将它们的位数扩为16位,从而实现对16位数据的运算。
输入信号:
- A 和 B:16位输入数据。
- Sel:输入的进位标志。
输出信号:
- S:结果输出。
- Cout:输出的进位标志。
- ZF:零标志,表示A和B是否相等。当A和B相等时,ZF输出为1;否则为0。
主要组件:
- 加法器(Adder):用于执行A + B操作。
- 减法器(Subtractor):用于执行A - B操作。
- 逻辑与门(AND Gate):用于执行A & B操作。
- 逻辑或门(OR Gate):用于执行A | B操作。
- 选择器(Multiplexer):根据sel信号选择最终的输出。
通过选择信号sel,可以控制ALU执行不同的操作:
sel | 结果 |
---|---|
0b00 | A + B |
0b01 | A - B |
0b10 | A & B |
0b11 | A | B |
示例:按位或操作
- 输入:A = 0x1234, B = 0x5678, sel = 0b11
- 操作:S = A | B = 0x1234 | 0x5678
- 输出:S = 0x1234 | 0x5678 = 0x567C
3. 自动计算单元
如果想使用刚才的ALU去实现连续加法,例如20+30+50,我们就需要手动去操作,先计算20+30,记住结果后,使用结果再加上50。这个操作需要每次手动记录S的结果,然后将其作为下一次计算的输入。
为了避免每次手动记录结果,我们可以通过添加寄存器组件来实现自动存储ALU的结果,并将其作为下一次计算的输入。

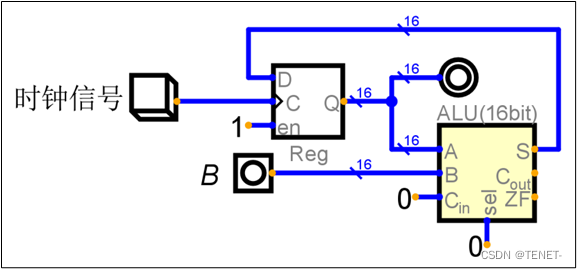

组件和连接
添加组件:
- 一个16位寄存器(Reg)
- 一个16位ALU
- 一个按钮组件
- 三个常量组件(常量值设置为0,用于输入)
- 输入和输出组件(设置为16位,数据模式为decimal)
连接:
- ALU的输出S连接到寄存器的输入D
- 寄存器的输出Q连接到ALU的输入A
- ALU的输入B通过输入组件提供
- ALU的选择信号sel连接到常量组件,设置值为0(表示只进行加法运算)
自动计算步骤
-
设置输入和时钟:
- 将寄存器和ALU连接好,并配置时钟信号。
- 将sel设置为2bit,值为0,表示进行加法运算。
-
执行操作:
- B输入15,按下按钮,ALU进行加法运算,将结果15存储在寄存器中。
- B输入20,按下按钮,ALU进行加法运算,将结果35存储在寄存器中。
- B输入30,按下按钮,ALU进行加法运算,将结果65存储在寄存器中。
- B输入10,按下按钮,ALU进行加法运算,最终结果为75。
时钟信号
在上述操作过程中,按下按钮的动作模拟的是计算机中的时钟信号。时钟信号在计算机电路中充当节拍器的角色,由晶振统一产生。CPU的计算就是以时钟信号为单位进行的。时钟信号频率越高,CPU计算速度越快,但相应的电流也会增大,导致发热增加,这也是限制CPU频率提升的重要因素之一。
通过将ALU与寄存器组合使用,可以实现自动累加运算,无需手动记录中间结果。时钟信号控制计算过程的节奏,提高了计算效率。
