三菱PLC FX3U-48MRT 源码，原理图，PCBFX3U PLC控制器资料

三菱PLC  FX3U-48MRT 源码，原理图，PCBFX3U PLC控制器资料
尺寸：
主控芯片：STM32F103VET6
电源:DC24V
功能：
1、1路RS232、1路RS485。
2、24路独立输出，PC817光耦隔离，继电器输出；24路独立输入，PC817光耦隔离,独立TTL输入。
预留端口。
3、4个指示灯：电源、模式、运行、故障
4、2路模拟量输入ADC、2路模拟量输出ADC

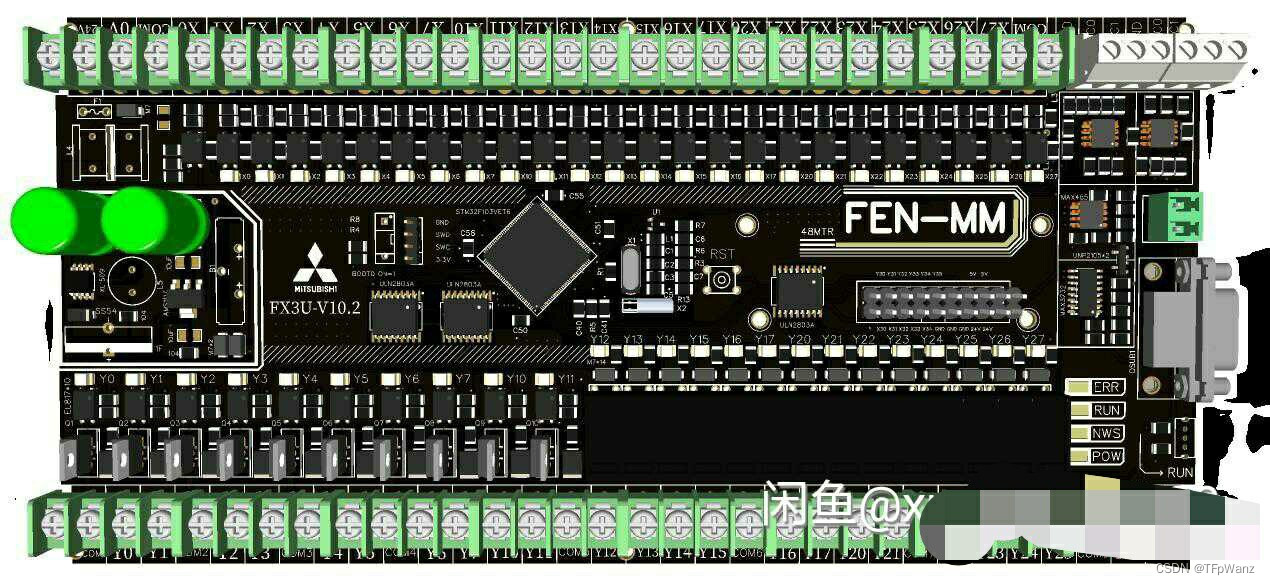

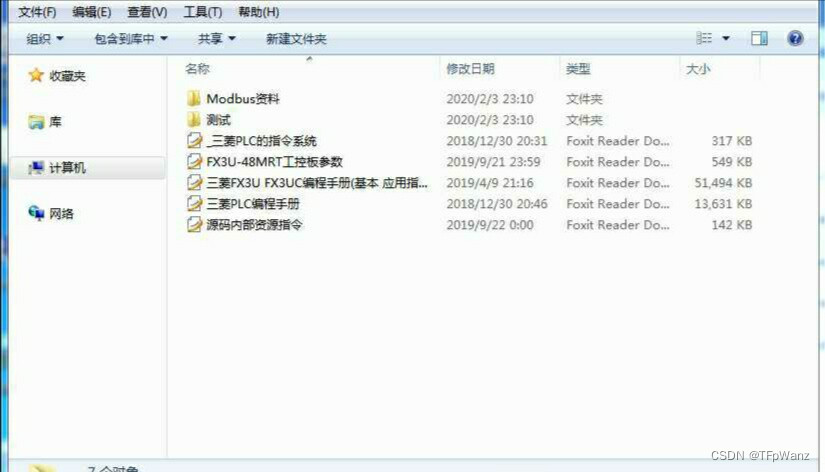

资料包含：原理图（AD版本）、PCB（AD版本）、BOM表，程序源码

文章标题：三菱PLC FX3U-48MRT源码分析及PCB设计全面揭秘

引言：

PLC（可编程逻辑控制器）作为自动化控制系统中的重要组成部分，被广泛应用于各种领域。而针对具有一定技术门槛的三菱PLC FX3U-48MRT型号，本文从其源码及PCB设计等多个方面进行深入剖析，帮助读者更好地理解其特点及功能。

一、器件参数及功能概述

FX3U-48MRT型号主控芯片为STM32F103VET6，电源为DC24V。其主要功能包括1路RS232、1路RS485，24路独立输出，PC817光耦隔离，继电器输出，24路独立输入，PC817光耦隔离，独立TTL输入，以及4个指示灯：电源、模式、运行、故障，2路模拟量输入ADC、2路模拟量输出ADC。同时，该型号预留了多个端口，方便后期进行扩展使用。

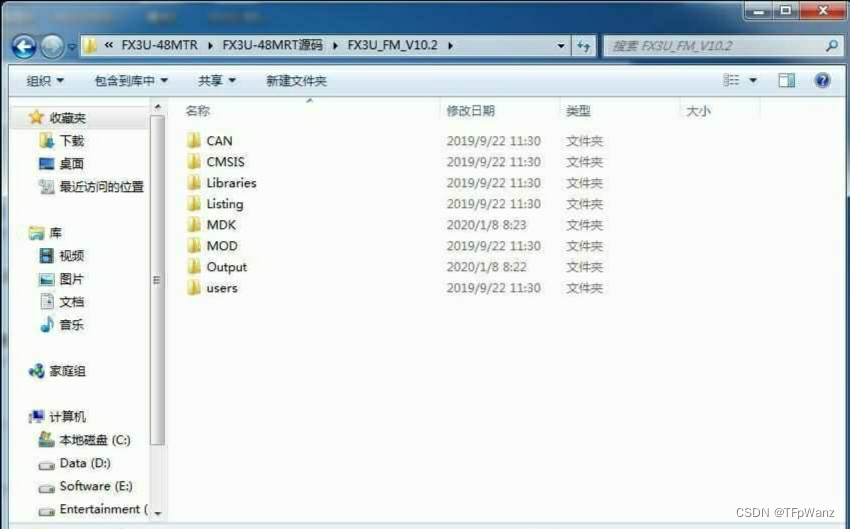

二、源码分析

1. 程序结构

源码采用C语言编写，代码结构清晰明了，包含多个模块，每个模块都有各自的功能和作用。在主函数中，通过调用各个模块的初始化函数和处理函数，实现了对控制器的初始化和各项控制功能的实现。

1. 功能实现

源码中通过调用控制器的硬件接口，实现了24路独立输出、24路独立输入、2路模拟量输入、2路模拟量输出等多个功能。同时，通过调用串口接口函数和继电器输出函数等，实现了与外部的数据交互和控制功能。

1. 程序优化

为了避免程序出现死循环等风险，源码中采取了多种优化措施，比如添加了各种异常处理、超时机制等。同时，为了提高程序的灵活性和可维护性，源码中还采用了多种设计模式，比如状态机模式、观察者模式等。

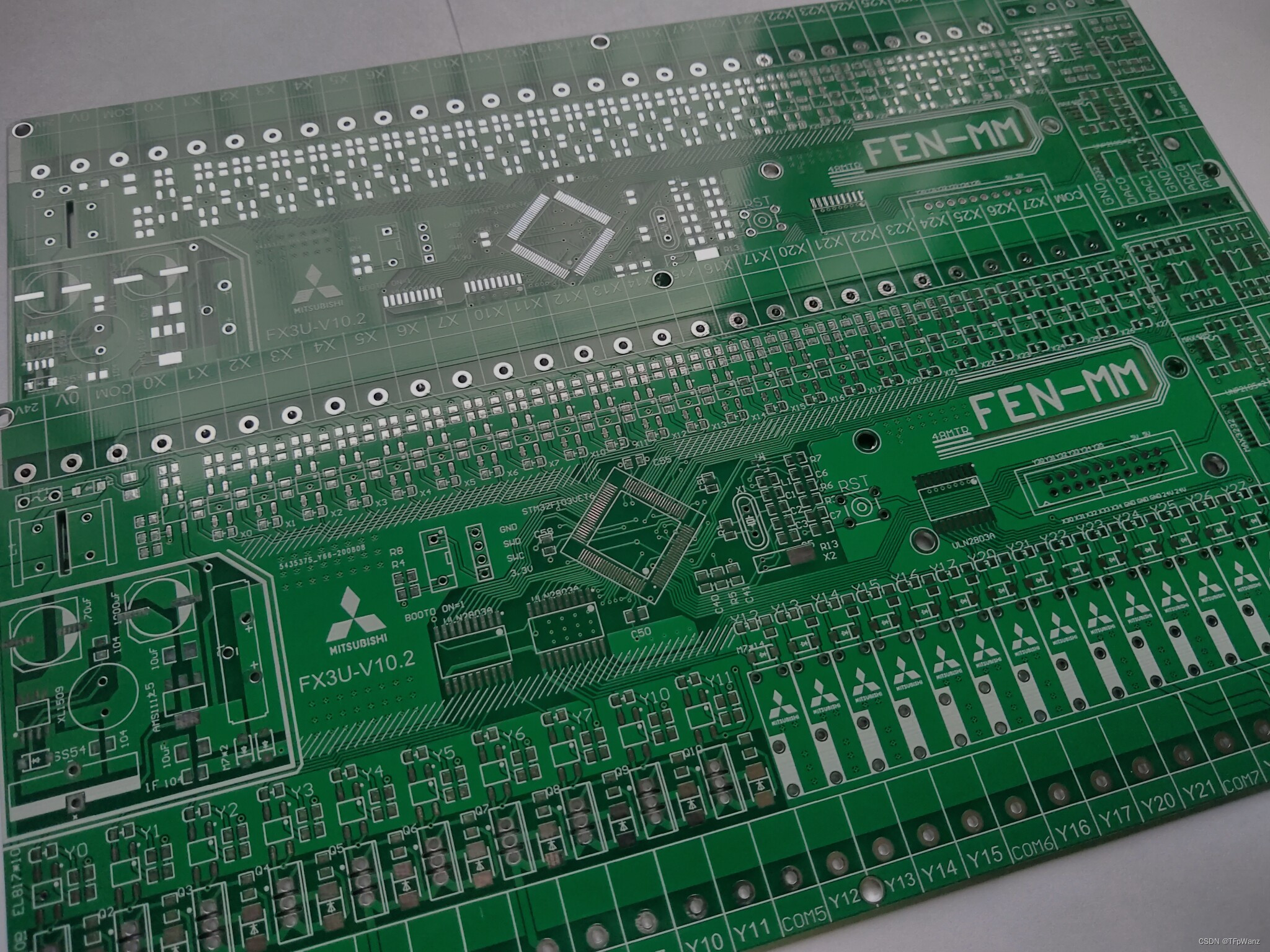

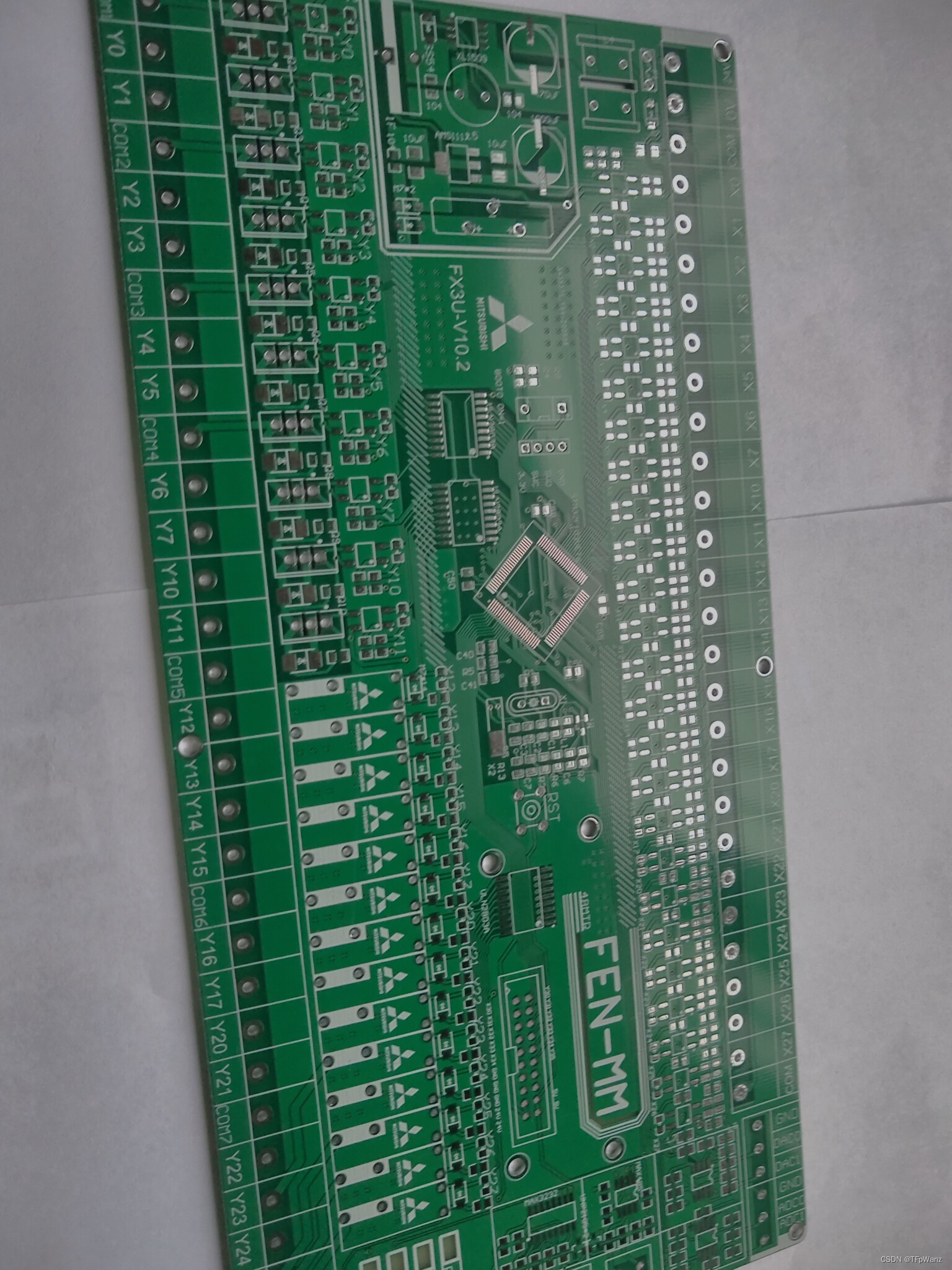

三、PCB设计分析

1. 硬件设计

PCB采用了四层板设计，主控芯片STM32F103VET6采用LQFP100封装，周边电路和外设接口完善。同时，为了保证信号的可靠性和抗干扰性，PCB中采用了多种保护措施，比如光耦隔离、滤波等。

1. PCB布局

PCB布局采用“大器晚成”原则，即先布置大器件，再布置小器件。同时，为了避免电磁干扰和信号串扰等问题，PCB中将信号线和电源线做了合理分离和距离隔离，保证了整个系统的稳定性。

1. PCB焊接

PCB焊接采用SMT（表面贴装技术）和DIP（双面插孔技术）相结合的方式，通过先插入DIP器件，再进行SMT焊接的方式，保证了焊接的质量和稳定性。同时，为了避免电磁干扰和信号串扰等问题，PCB中采取了合理的线路布置和地线设计等措施。

结语：

三菱PLC FX3U-48MRT源码分析及PCB设计全面揭秘，从多个方面对该控制器进行深入研究和分析，希望能够对读者们在控制器开发和应用方面有所帮助。同时，文章中也提到了多种技术细节和实用经验，希望能够对专业人士有所启示和借鉴。

相关代码,程序地址：http://lanzouw.top/612873457472.html
