UG模具设计：模框插角刀路是如何生成的

我们知道模框四个角都是避空用的，如果用等高清角或者其它清角的方式来加工会慢很多，现在好多公司都直接用插铣的方式，这样效率更高，那么如何在UG中生成类似的插角程序呢，接下来我们来了解下具体的做法

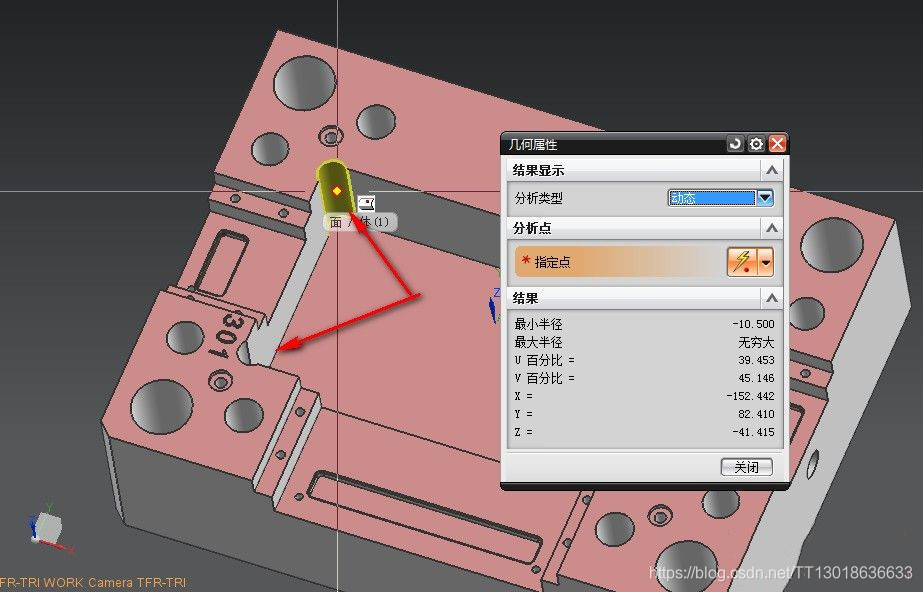

第一：如下图的四个角在模具中是避空用的，下面我们就来了解一下快速的加工方法（下面讲的方法不是打孔哦！）
UG模框插角刀路的生成

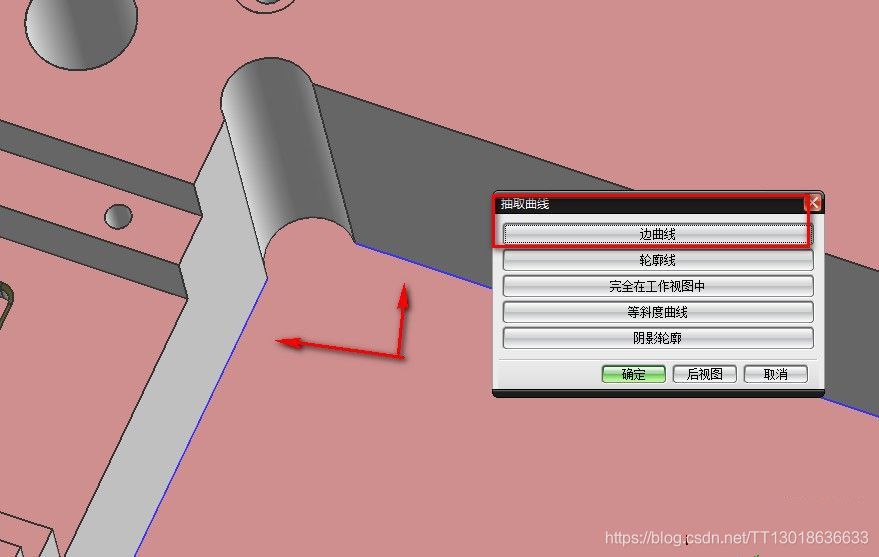

第二：如图我们用抽取曲线命令抽取两条边缘线. U0 H; W+ ^, L3 r) |
在这里插入图片描述

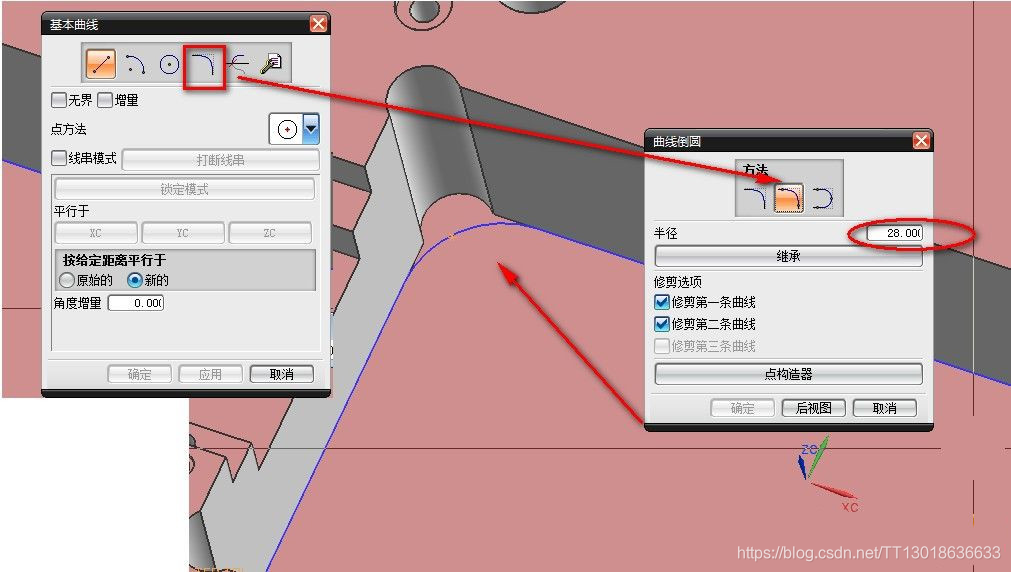

第三：接下来我们可以用基本曲线命令对这两根线倒一个圆角，这个圆角的大小=（前一把刀具的半径+切削参数中给的拐角
在这里插入图片描述

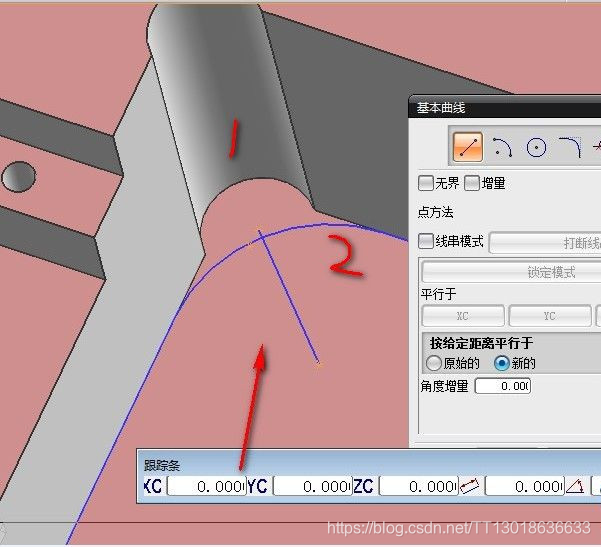

第四：此时我们再用基本曲线在两个圆心处生成一根直线
在这里插入图片描述

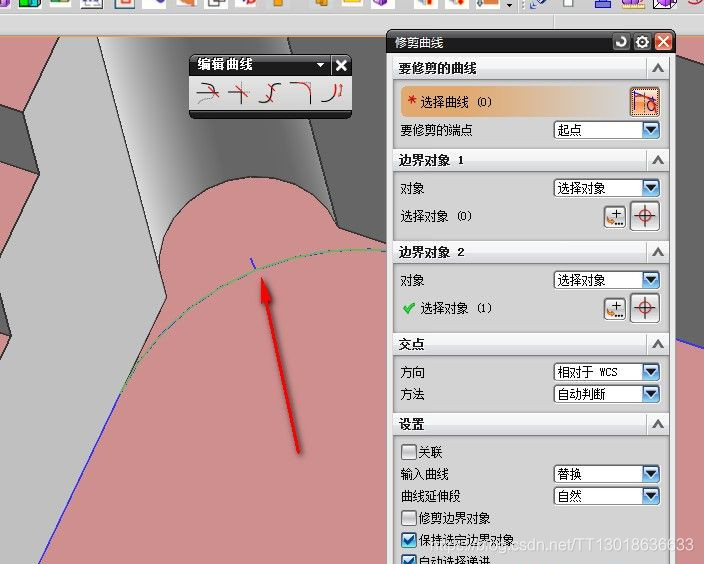

第五：如下图用修剪曲线命令把这根直线修剪到圆弧边缘处
