推板顶出是模具设计中一种非常常用的顶出机构，下面我们结合实例，对推板顶出进行一个详细的分析讲解，希望对大家有帮助。

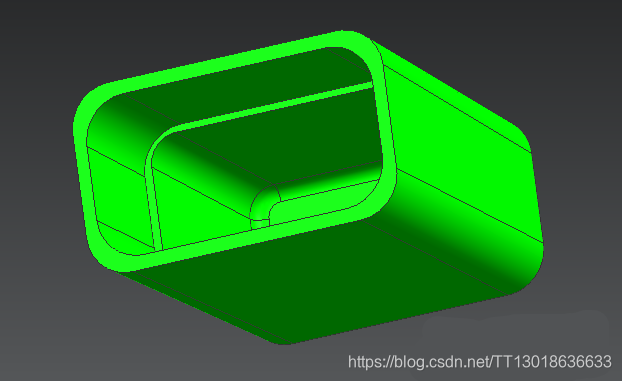

1.推板顶出适用范围：深筒形、薄壁形以及一些不允许有顶针痕迹的胶件（透明胶件），或一件多腔的小壳体(如按钮胶件、小型圆(方)盖)，

内部结构不是很复杂
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210128172717447.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RUMTMwMTg2MzY2MzM=,size_16,color_FFFFFF,t_70


不适合分模面周边形状复杂，推板型芯孔加工困难的胶件；

2.推板顶出的特点：推力均匀，脱模平稳，胶件不易变形；

3.推板顶出设计要点：

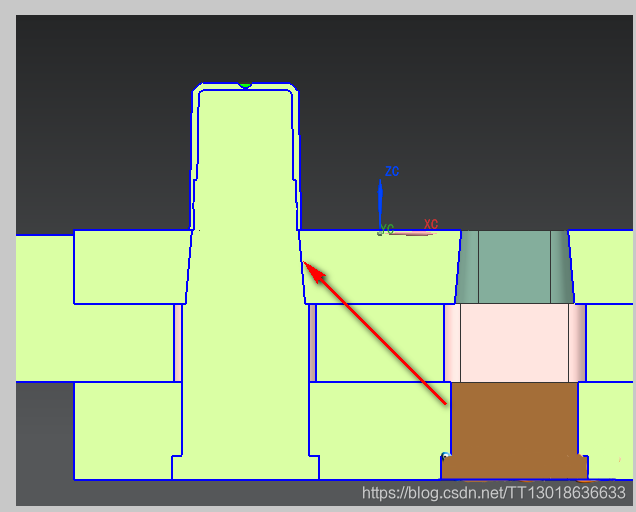

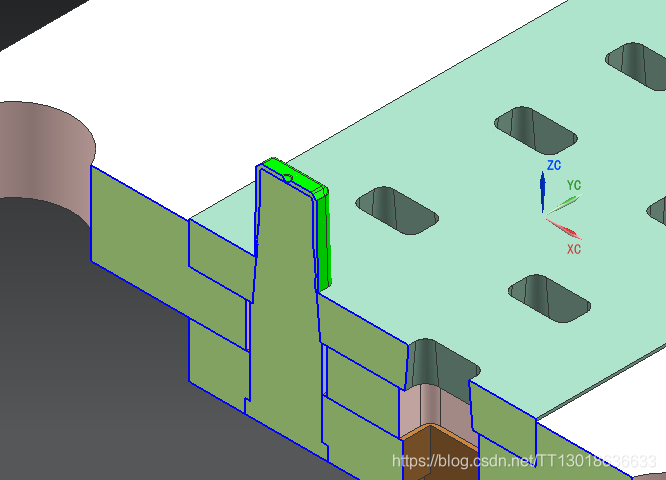

(1)推板与型芯的配合结构应呈锥面；这样可减少运动擦伤，并起到辅助导向作用；锥面斜度应为3～10度

(2) 推板内孔应比型芯成形部分(单边)大

0.2～0.3mm,防止碰坏型芯

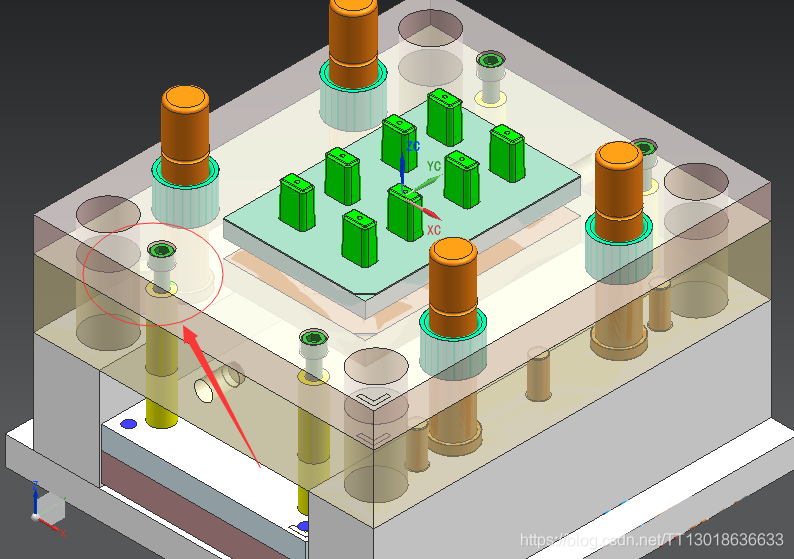

(3)推板与回针通过螺钉连接

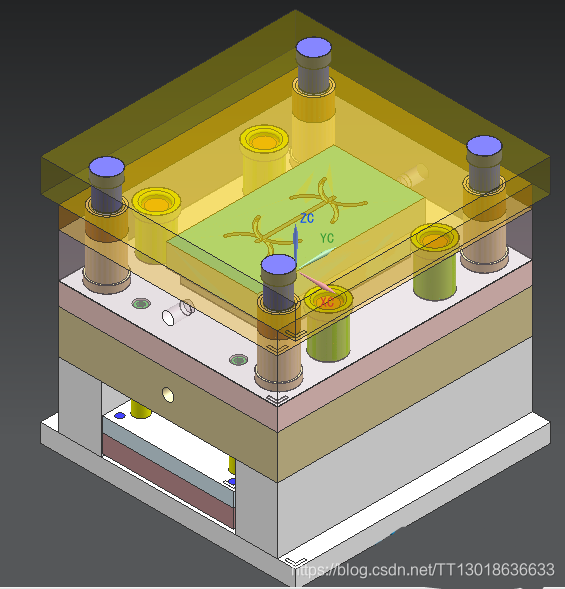

(4)模坯订购时，采用标准的带推板模胚,如果是细水口进胶，则需订购标准型三板模

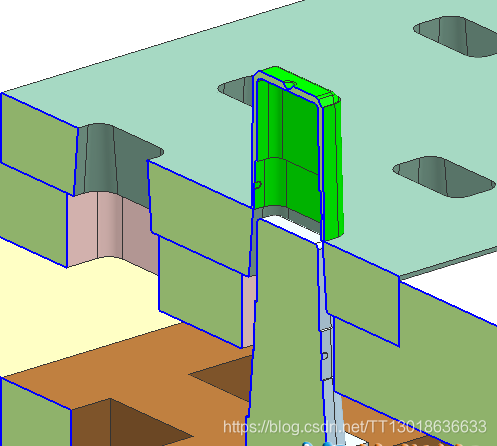

(6)推板脱模后，须保证胶件不滞留在推板上

当胶件不能整圈顶出时，即可采用推块顶出，设计原理同推板
