贴片电阻封装尺寸大全

贴片电阻的封装尺寸有很多种，以下是一些常见的封装尺寸及其对应的英制表示法、公制表示法和功率：

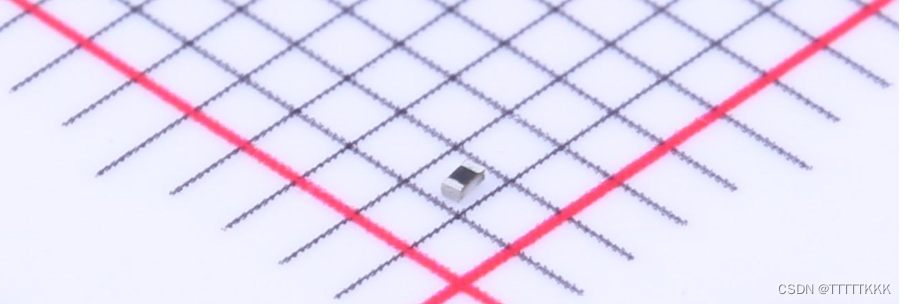

0201封装（英制）：尺寸为0.6mm x 0.3mm。这是最小的贴片电阻封装之一，通常用于高密度电子装配。其对应功率为1/20W。

0402封装（英制）：尺寸为1.0mm x 0.5mm。适用于有限的空间和尺寸要求，对应功率为1/16W。

0603封装（英制）：尺寸为1.6mm x 0.8mm。已成为贴片电阻的主流型号之一，对应功率为1/10W。

0805封装（英制）：尺寸为2.0mm x 1.25mm。因其大尺寸和可靠性而广泛应用于许多电路设计中，对应功率为1/8W。

1206封装（英制）：尺寸为3.2mm x 1.6mm。通常用于大功率贴片电阻，对应功率为1/4W。

1210封装（英制）：尺寸为3.2mm x 2.5mm。这种尺寸在高电流和高功率电路应用中非常流行，对应功率为1/3W。

2010封装（英制）：尺寸为5.0mm x 2.5mm。适用于大功率及高电流电路应用，对应功率为3/4W。

2512封装（英制）：是贴片电阻封装中最大的之一，尺寸为6.4mm x 3.2mm，并适用于特定的高功率电路，对应功率为1W。

其他封装形式还包括但不限于1812等。这些封装形式的命名通常由长度和宽度的英寸数值组成，例如“1206”代表长度为0.12英寸(即3.2mm)，宽度为0.06英寸(即1.6mm)。
