一遍学会在AD中建立自己的专属库

一、AD中库的建立

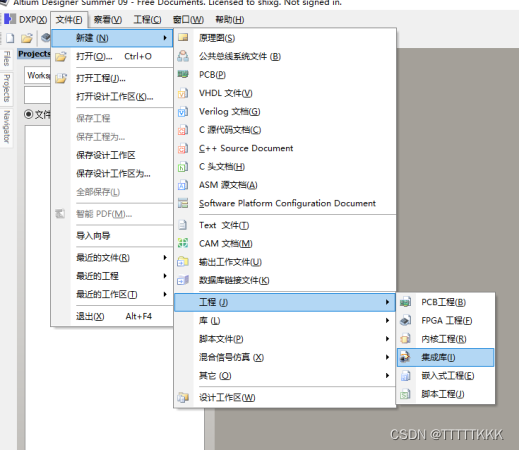

1、打开Altium Designer软件,新建集成库工程。

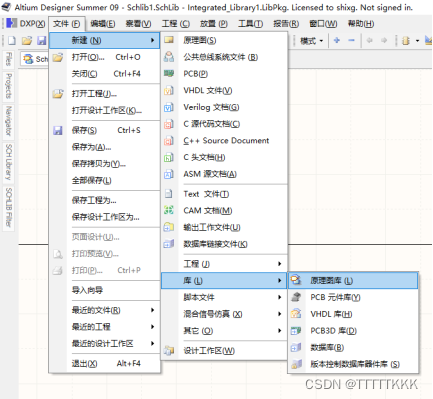

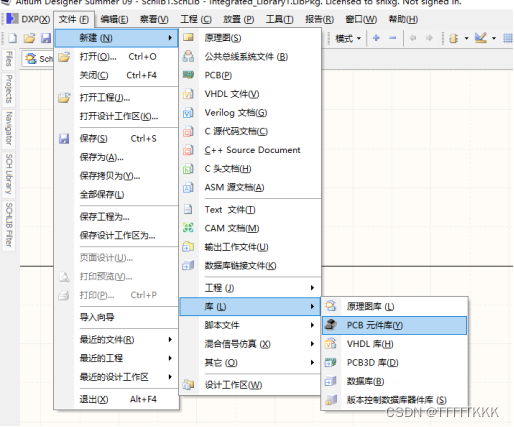

2、在新建的集成库工程下新建原理图库和PCB元件库

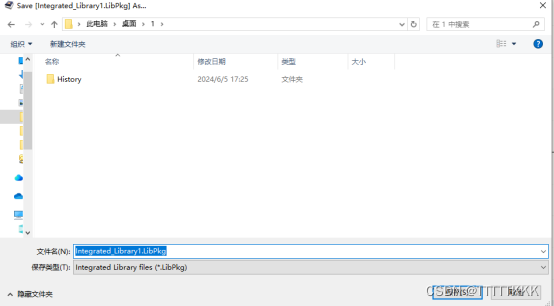

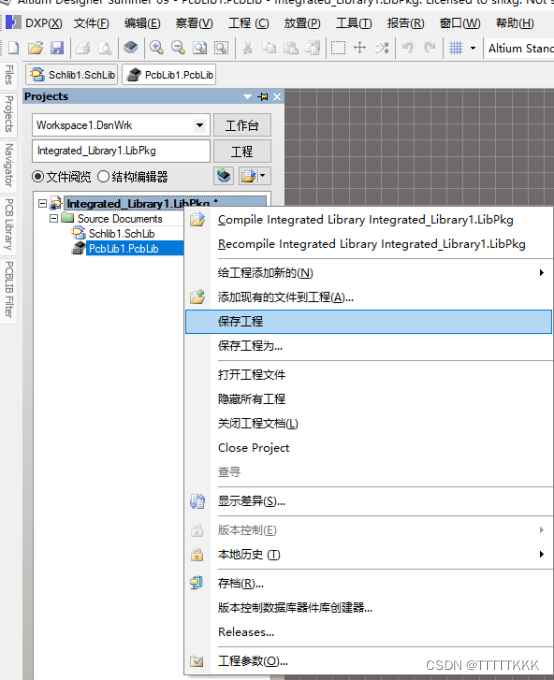

3、保存工程

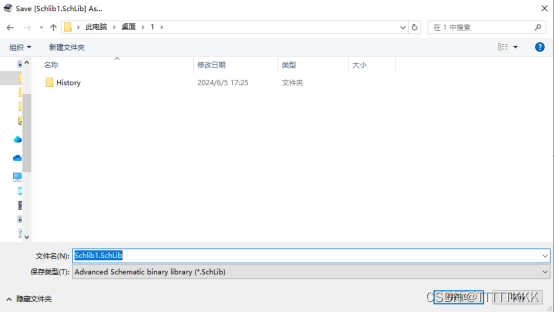

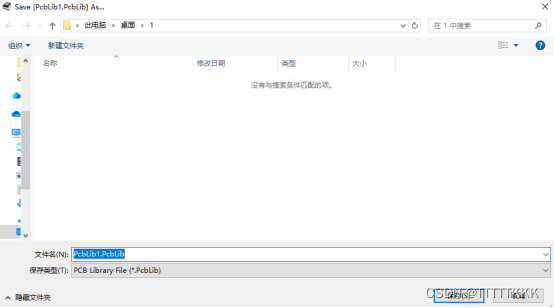

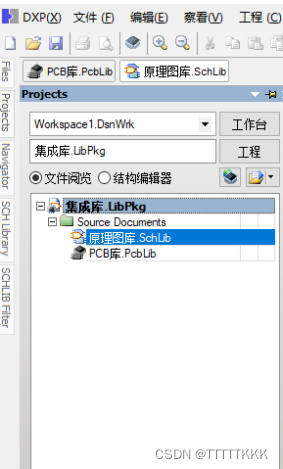

        依次保存PCB元件库、原理图库和集成库工程。可以更改文件名称这里我更改为PCB库、原理图库以及将工程命名为集成库。

二、嘉立创下载封装

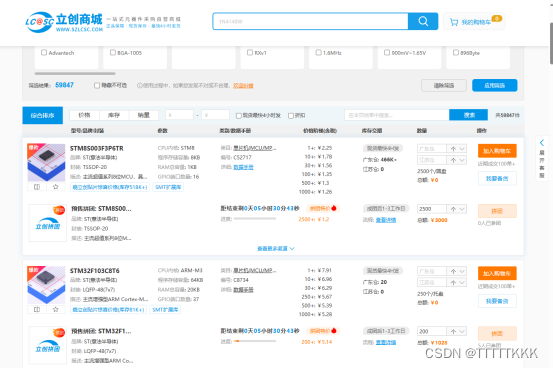

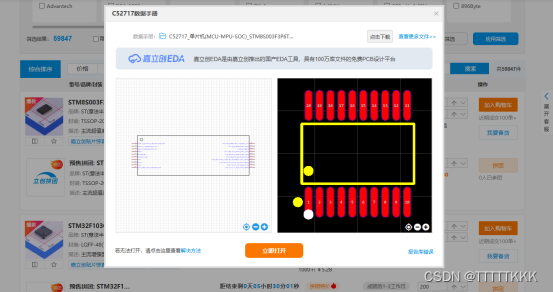

1、在嘉立创商城找到需要的元件点击数据手册。

2、点击立即打开,跳转到嘉立创EDA中。

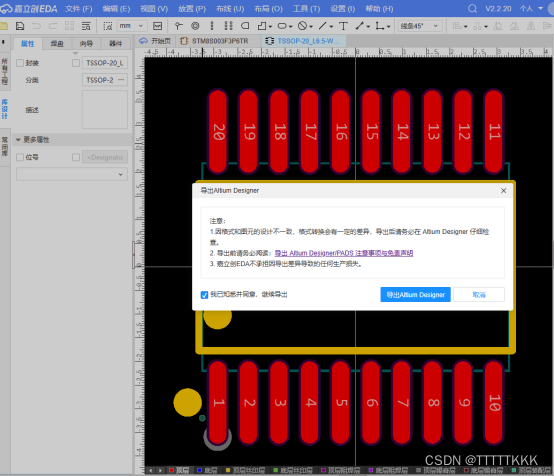

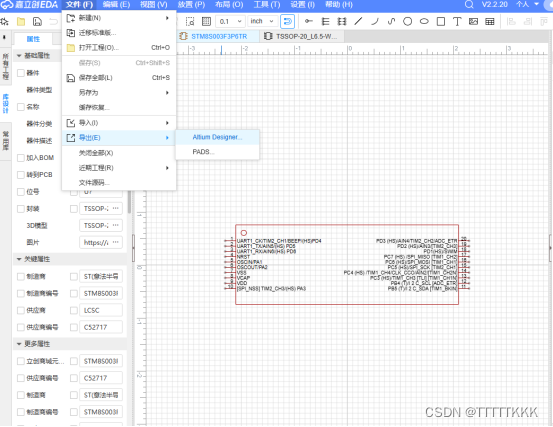

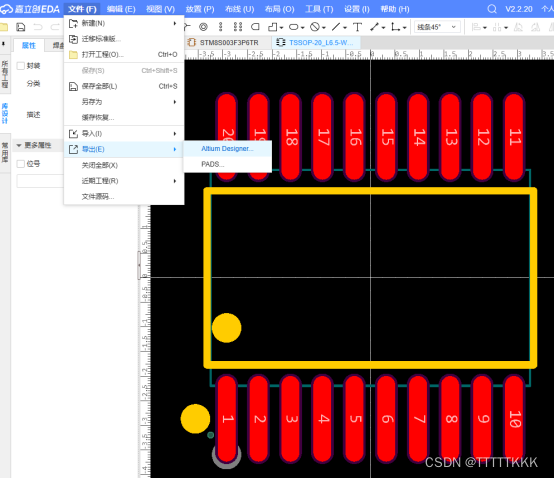

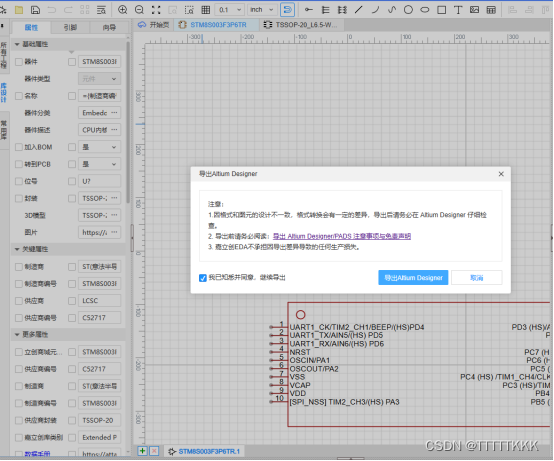

3、在原理图以及PCB封装中分别点击文件—导出—Altium Designer,同意导出。

三、AD中添加封装

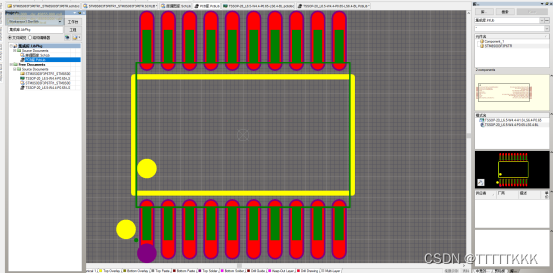

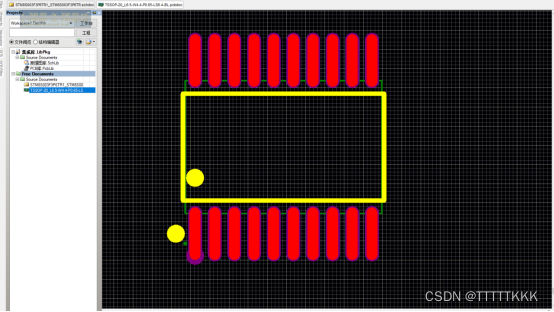

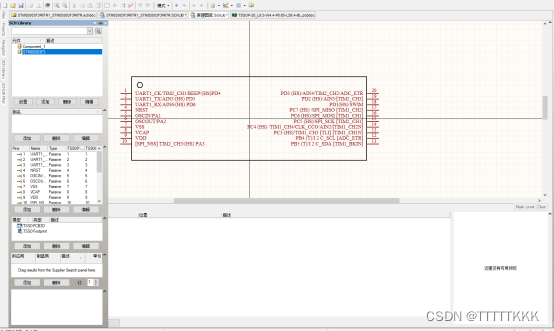

1、在AD软件中打开下载好的原理图与PCB封装。

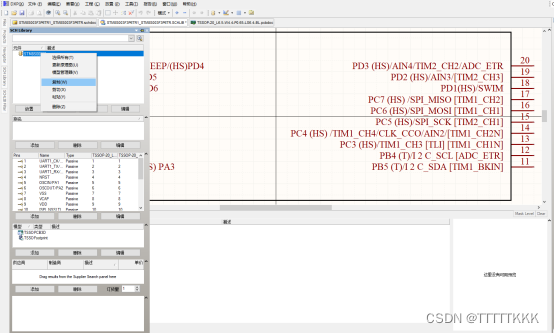

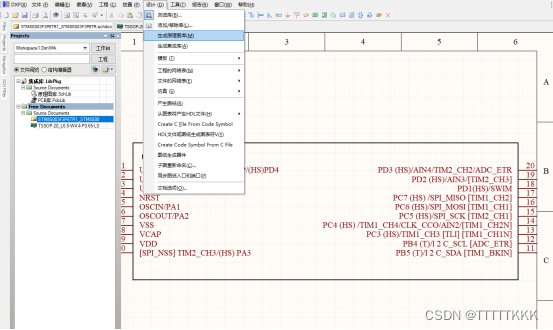

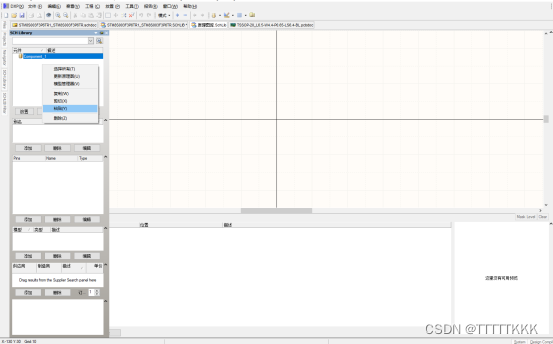

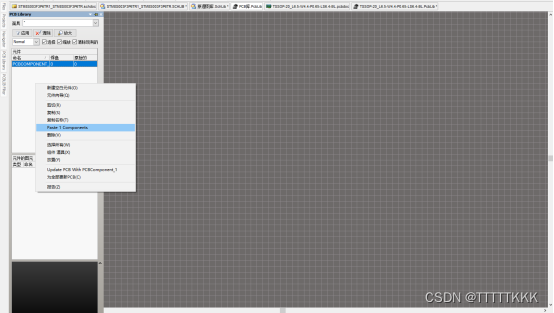

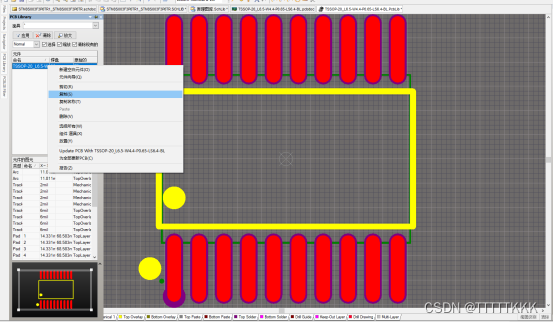

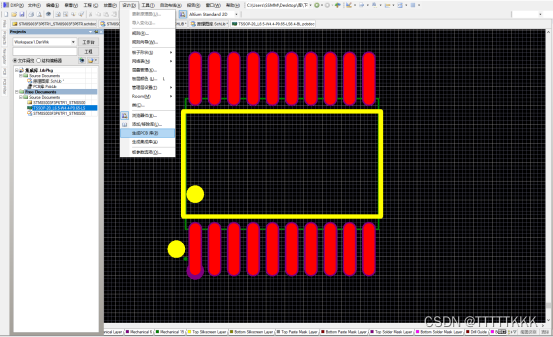

2、对下载的原理图/PCB封装进行生成对应的库,进行复制,粘贴在自己建立的原理图库以及PCB元件库中。

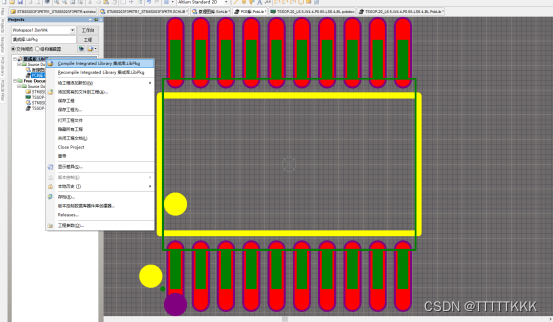

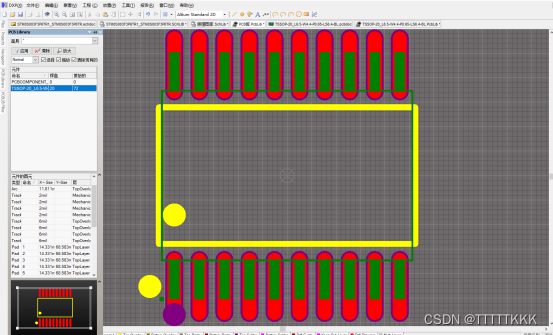

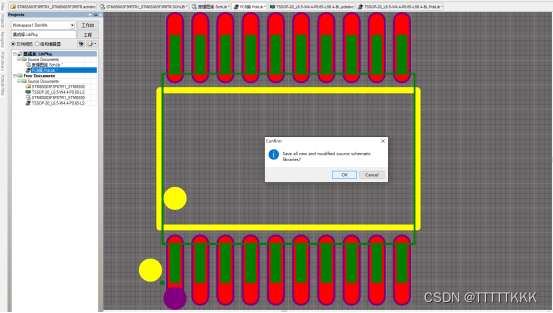

3、对工程进行编译就可以在集成库中看到自己导入的元件封装了。

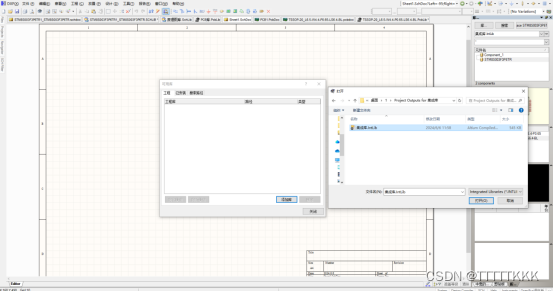

4、最后就可以在自己的工程中添加属于自己的库了。

四、最后的话

     1、 之后想要在自己的库中加入新的元件只需要打开自己的集成库对原理图库以及PCB库进行添加。最后别忘了编译这是由库更新工程之间的桥梁。

     2、另外在原理图库可以设置显示元件参数与标识,这会方便我们用元件的时候更改参数

     3、 一个原理图封装可以添加多个PCB封装这便于我们对不同封装的选用。
