AD软件绘制PCB时，无法拖动元器件或者导线

最新推荐文章于 2025-04-11 16:58:05 发布
最新推荐文章于 2025-04-11 16:58:05 发布
阅读量4.9k 收藏 1
点赞数 5
分类专栏： 日常遇见问题 文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/TTtong1/article/details/143746258
版权

首先看一下过滤器是否全部打开，然后选中元器件，看属性中元器件位置是否锁定

千万不要是因为选中焊盘而导致元器件无法移动。

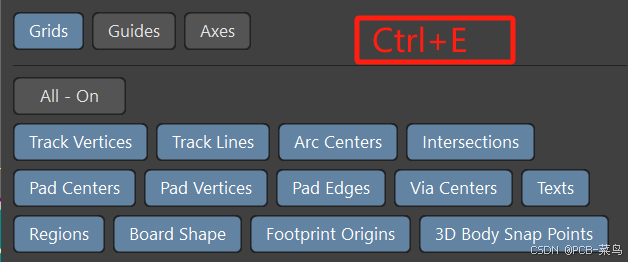

还有注意的是当使用快捷键“Ctrl+E”进行过滤器时，与软件自己的过滤器不会相互更新
