无线网络覆盖方案案例

现场为二层办公区域，长26.5米，宽14.5，总面积约为650平方米，中间位玻璃格挡，光纤已入户。

总体网络设计架构为为：光纤—路由器—交换机—AP—终端用户，每层楼道安装三台AP，此次设备选型如下：

路由器：华为AR1220-S    3500元

交换机：华为S2326TP-SI   880元

无线AP：IP-COM   W45AP  550元*6=3300

设备造价：3500+880+3300=7680元

设备参数：

AR1220-S:企业级路由器，模块化设计，8个FE，2个GE接口，2个SIC插槽，内置防火墙。

电源电压：AC 100-240V，50/60Hz;功率54W。

产品尺寸：390×220×44.5mm

S2326TP-SI:二层企业级交换机，传输速率，10/100Mbps，背板带宽，32Gbps，包转发率：6.6Mbps,MAC地址：8K。24个10/100Mbps电接口，2个GE combo接口。

W45AP: W45AP内置2根MIMO天线，采用2X2 MIMO技术，射频功率最高可调整到200mW，经实测，可覆盖8-12个酒店房间，室内有效覆盖距离20-30米，并能提供高达300Mbps的无线接入速度,支持POE供电，IP-COM的集中管理软件可以实现对AP的集中SSID修改、加密、信道、名称、升级、复位、重启、LED关闭等功能的集中配置；

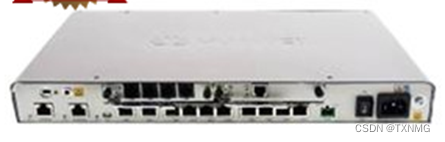

AR1220-S:



S2326tp-si:

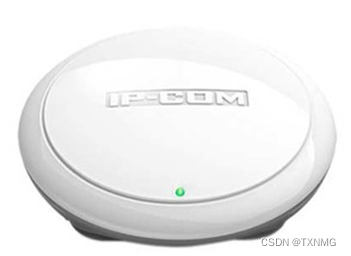

W45AP:

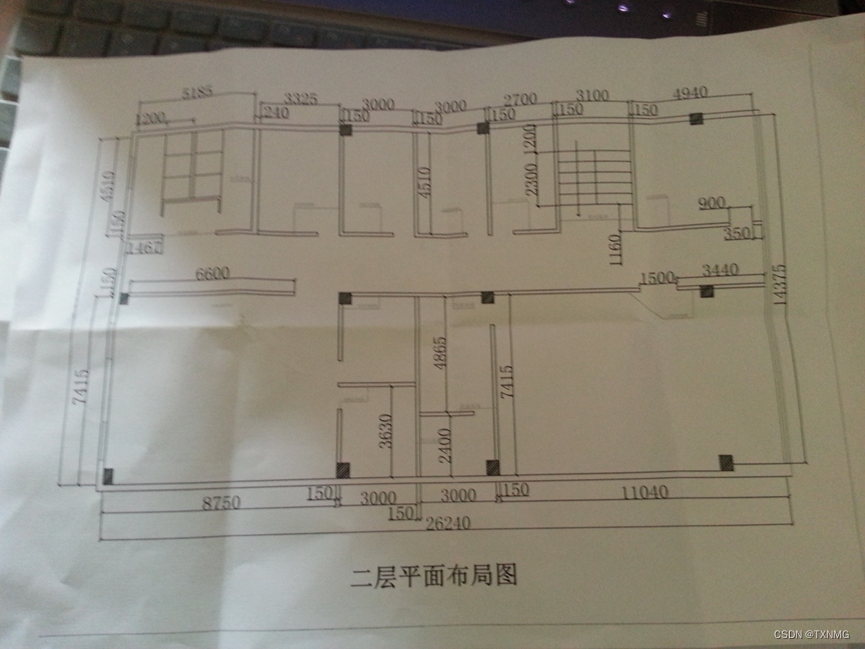

平面图如下：
