今天我们介绍的时序分析概念是SOCV。也被叫作POCV，全称为Statistic OCV. 这是一种比AOCV更加先进的分析模式。SOCV模式比AOCV更乐观。

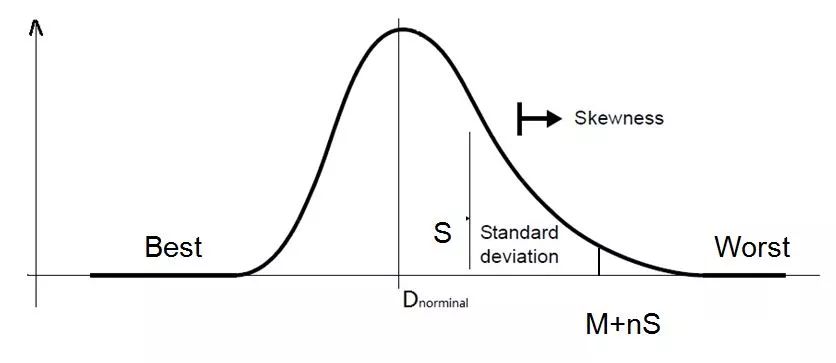

随着工艺的越来越先进，我们发现，instance的delay variation呈类似正态分布状，如下图所示：X轴代表cell的delay，Y轴代表概率。Norminal情况的概率最大，而Best和Worst的情况概率最小。

640?wx_fmt=jpeg

在OCV分析模式下面，我们通常要求在最Worst的情况下面signoff。这样的条件是过于苛刻的。实验发现，如果我们可以在上图中的M+nS处标记instance的delay，那么可以覆盖99.9%的情形。其中M代表Mean，也就是平均值，S代表着标准差。

这就是SOCV的基本思想，它放弃了用最worst和最best的情况去标记delay，取而代之的是采用M+nS和M-nS的值，因此Timing情况会比OCV以及AOCV更加乐观。采用SOCV时，具体timing path的计算方式如下ÿ
