图形界面介绍<Create Physical Feedthrough>

Tao_ZT

于 2020-02-20 22:40:43 发布

阅读量878

点赞数

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/Tao_ZT/article/details/104421452

版权

本文介绍了GUI中的Create Physical Feedthrough功能，用于在partition上创建routing feedthrough，类似于blockage，允许指定layer层走线。该操作仅对partition有效，与ICC的FlyOver概念相似。使用方法是点击按键并在partition上选择区域。示例展示了Physical Feedthrough的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这次要介绍的GUI上面的按键是Create Physical Feedthrough键，这边的Physical Feedthrough指的是routing feedthrough，其实也是类似一种blockage。作用是给partition开槽，然后给这道槽指定可以走线的layer层。在top level中，使用这道槽来实现feedthrough,而对blocklevel来说，这道槽相当于是一个routing blockage。这个概念与ICC里的FlyOver类似。

使用方法很简单，点一下Create Physical Feedthrough键，然后在partiiton上选择需要画routing feedthrough的地方就可以了。注意只能是partition，其他object不起作用。

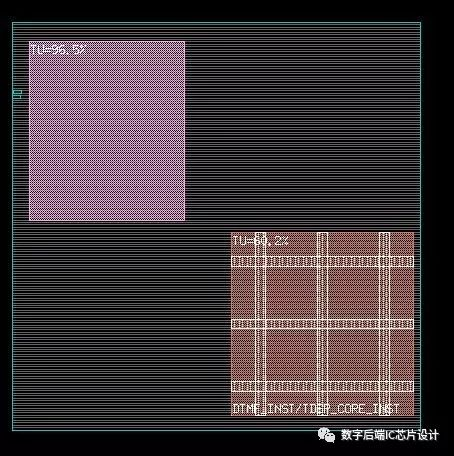

如下所示，右下角partition中的白色部分就是Physical Feedthrough
