引言
购物车的技术架构一直是DX+Native，在业务快速迭代的今天，可能不满足迭代效率，需要探索一种性能佳+迭代快的方式，由此开始探索购物车Weex化。
在进入主TabWeex购物车（SurfaceView）之后，我们发现切换到其他Tab（如：首页），再回到购物车，两次切换都能看到明显的闪黑。
SurfaceView闪黑的原理是什么？
SurfaceView继承自 View 类，但与普通的 View 不同，它内部使用了一个独立的绘图表面（即 Surface），这个 Surface 可以在主 UI 线程之外的线程上进行控制和绘制。这样做的好处是，即使绘制操作很复杂，也不会影响到 UI 线程的响应性和流畅性。
View视图位于自绘视图Render Surface下方，通过对自绘视图的Render Surface挖洞来透出下面的View视图。
Tab切换页面的原理是FragmentManager的attach和detach，会触发Fragment根布局的add/remove，最终导致SurfaceView从View树上添加/移除，进而影响SurfaceView的可见性。
闪黑问题本质上是：SurfaceView的可见性发生变化时，会导致其内部的Surface被销毁/重建。在没有内容呈现的情况下，SurfaceView显示为黑色。
什么时候SurfaceView可见性会变化？
SurfaceView被removeView，如：主Tab切换
Activity前后台切换，如：打开详情/回到手机Home
Activity销毁，如：finish页面
DX+Native购物车Tab切换为什么没有闪的问题呢？
DX采用原生View绘制，Fragment页面切换受VSync信号和MessageQueue的同步屏障控制，确保在执行完performTraversals()（即View的测量、布局和绘制三大流程）之后，才进行下一步操作，这样可以保证UI的一致性。
方案
由于SurfaceView的特性，可见性变化的时候，就可能导致黑屏。业内有几种解决办法：
页面切换不执行remove SurfaceView，只执行visible/gone
盖View，遮住黑屏
Texture/Image->Surface切换
▐ Fragment不销毁
概述
主Tab页面切换，由FragmentManager的attach/detach改为show/hide，避免SurfaceView可见性变化
效果
Tab切换不会闪。
方案细节
修改Fragment切换方式：从attach/detach改为show/hide
show/hide不会触发购物车Fragment的生命周期回调，SurfaceView也不会从view树中移除，因此切换不会闪。
回到主Tab的场景，如果采用FragmentManagerattach/detach，会触发Fragment生命周期回调（onDestroyView），内部会把SurfaceView从view树上移除，从而触发onWindowVisibilityChanged，最终导致Surface被destroy，而调用show/hide并不会触发onWindowVisibilityChanged，所以不会导致Surface销毁。
▐ 截屏
概述
从购物车切换到其他Tab时，保存购物车的截屏，再次从其他Tab进入购物车的时候，先显示截屏View，待SurfaceView开始渲染之后，再隐藏截屏View，显示SurfaceView。
效果
Tab切换不会闪，但截屏有API系统版本限制（Android 8.0，API 26）
方案细节
核心：SurfaceView从View树中移除，内部会销毁当次Surface，所以要想成功截屏必须在这个销毁动作执行之前。
截屏：在Tab切换Preload阶段/back键触发时截图，期间会卡主主线程（设置超时，如：100ms），在截屏完成之后（显示截屏兜底图），再切换Fragment
购物车切到其他Tab，Nav Preload阶段截图并显示兜底图
// 切换到非购物车Tab回调
private val mTabOtherCallback: ()-> Unit = {
screenShot()
}
// back键返回首页
override fun onBackPress(): Boolean {
screenShot()
return false
}
// 伪代码
private val screenShot() {
val bitmap = requestBitmap()
// 添加视图bitmap
mScreenImageView?.setImageBitmap(bitMap)
mScreenImageView?.setBackgroundColor(if (isSuccess) Color.TRANSPARENT else Color.WHITE)
mScreenImageView?.visibility = View.VISIBLE
}回到购物车，weex视图开始绘制，移除兜底图
override fun onWeexUiDisplayed() {
if (mScreenImageView?.visibility == View.VISIBLE) {
mScreenImageView?.visibility = View.GONE
}
}3. PixelCopy.request存在版本问题，只能在android 8.0及以上版本生效
api限制问题
由于PixelCopy.request截图存在系统版本限制，因此针对低于android8.0版本（如：Y67），做如下处理：
上述方案中购物车切换到其他Tab的时候，由显示截图改为显示白色背景图
显示和隐藏兜底图的时机不变
改动的实质是避免SurfaceView切换带来的闪黑问题，添加了白色背景图，从体感上没有那么的突兀
api限制另一种解决思路
通过Weex提供获取SurfaceView bitMap方式：
图片未采样，内存占用太高
图片应该用的是ARGB，购物车没有alpha透明度，可以直接用RGB，内存占用会更小一些
仍然存在耗时问题
列表滚动的时候，切换tab，需要先停止列表，然后再截图
影响
性能损耗：从购物车切换到其他Tab，会执行PixelCopy.request截图本身是耗时的，会卡主主线程，有一定的耗时
截图对内存有轻微影响，但对Java Heap影响不大
如果购物车列表处于滑动/动画/下拉/上拉等非静止状态，切换到其他Tab，再回到购物车，会导致截的图不是最后一帧，视觉上会导致页面抖动
Android低系统版本体验有损，截图降级为白色背景图
▐ Image->Surface转换
概述

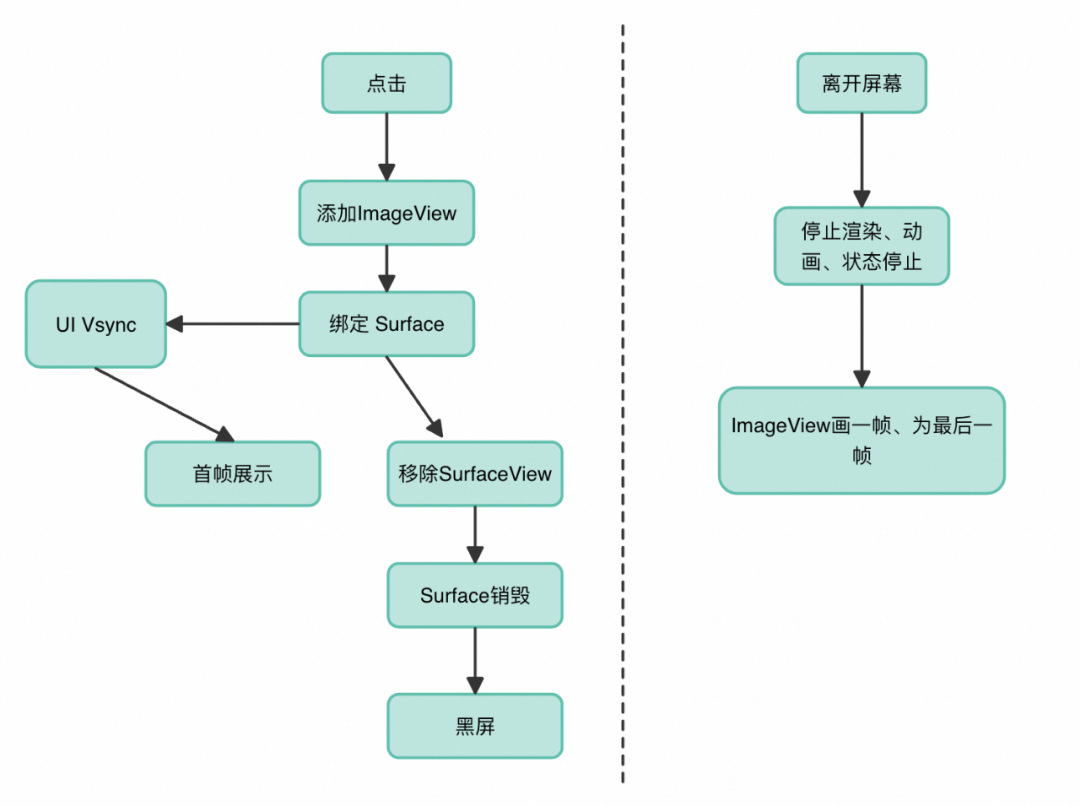

从购物车去到其他Tab，先切换成ImageView，同步渲染完，再跳转其他Tab；从其他Tab回到购物车，ImageView先上屏，再切换成SurfaceView。
效果
其他Tab进入购物车：iv->sv无白帧，很丝滑，购物车切到其他Tab：sv->iv有较多的白帧（待解决，参考了UC Hummer的方案）
方案细节

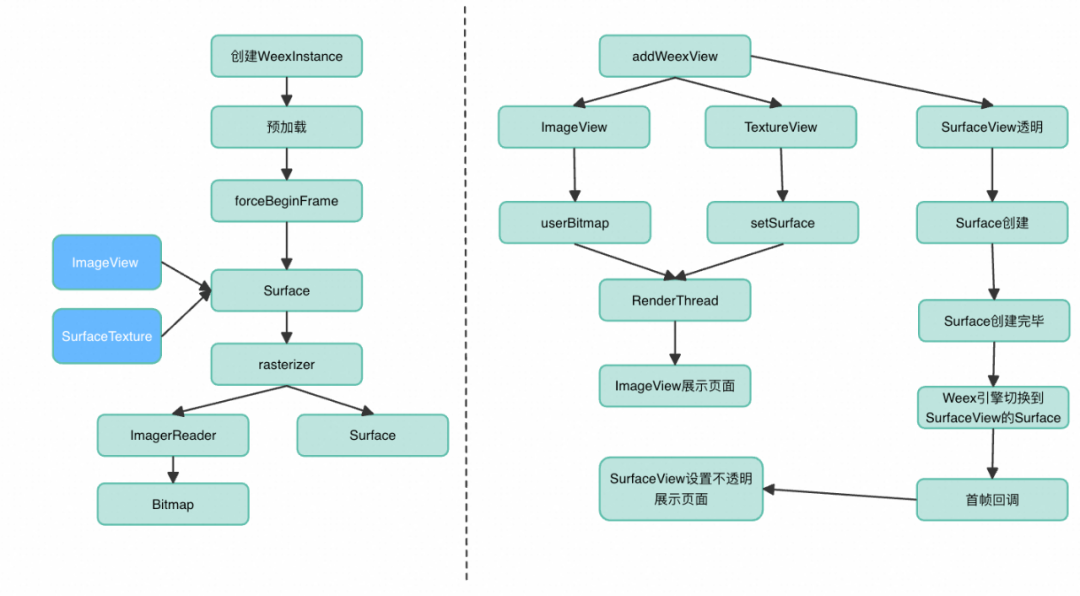

1.weex引擎提供ImageView->SurfaceView切换的能力
// instance renderMode设置为image
image->surface:
weex.promoteRenderSurface();
surface->image:
weex.fallbackRenderSurface();2.核心：
a.购物车去其他Tab的场景：
i.先切换成ImageView，同步渲染完，再跳转其他Tab
b.其他Tab回到购物车场景：
i.首帧显示的是ImageView内容，切换到SurfaceView之前，需要保证SurfaceView已渲染的内容与ImageView一致，再切换到SurfaceView（解决ImageView切换成SurfaceView闪的问题）
3.切换时机
a. 其他Tab进入购物车：
i.Weex首帧渲染时，调用promoteRenderSurface()，执行iv->sv切换
b. 购物车切换其他Tab：
i.Tab Preload中（非Cart场景），调用fallbackRenderSurface（），执行sv->iv切换
影响
进入购物车Tab会有一次iv->sv切换；退出购物车Tab会有一次sv->iv切换
Tab切换，iv<->sv耗时：切换本身基本不会带来耗时，线下实测，Tab来回切换，也不会有卡顿
内存增长
测试结果
从测试的结果来看，iv<->sv切换，不会有耗时，也不会存在内存和CPU的明显增长，是一个性能比较不错的方案。
▐ Image->Surface转换+Fragment延迟销毁
效果
其他Tab进入购物车：iv->sv无白帧，很丝滑
购物车切到其他Tab：sv->iv无白帧，很丝滑
购物车滑动列表之后，切到其他Tab，不会闪，也不会跳帧
分析
image->Surface切换，解决了从其他Tab返回购物车黑屏/闪的问题，但是没有解决离开购物车，切到其他Tab闪的问题。
基于上述的结论，这里设想，从购物车切到其他Tab，先显示目标的Tab页面（如：首页），再销毁购物车，那不就解决了离开购物车闪的问题了吗？
本质上是延后了购物车的销毁，使得首页的内容盖在了购物车上面，因此再销毁购物车，就不会闪了
方案细节
1.核心代码（uikit_navigation）:
// tab切换伪代码
if (tab != null) {
if (tab.fragment != null) {
final TabInfo tempLastTab = tab;
mFragmentManager.registerFragmentLifecycleCallbacks(new FragmentLifecycleCallbacks() {
@Override
public void onFragmentResumed(FragmentManager fm, Fragment f) {
super.onFragmentResumed(fm, f);
mFragmentManager.unregisterFragmentLifecycleCallbacks(this);
f.getView().post(new Runnable() {
@Override
public void run() {
mFragmentManager.beginTransaction().detach(tempLastTab.fragment).commitAllowingStateLoss();
}
});
}
}, false);
}
}这里调整了Tab切换的时候，上一个Fragment销毁的时机：下一个Fragment resume之后，并且该Fragment的root view post任务执行。
注：view的post任务执行，代表view已经执行了三大流程，绘制完页面了。
2.修改iv<->sv的切换时机
// 伪代码
override fun onPause() {
// sv->iv
weexInstance?.fallbackRenderSurface()
}
// 伪代码
override fun onResume() {
// iv->sv
weexInstance?.promoteRenderSurface()
}切换时机放在fragment的生命周期里，onPause代表页面离开，onResume代表页面重新回到前台
▐ Texture->Surface转换
概述
从购物车Tab切换到其他Tab时，SurfaceView切换成TextureView，再次从其他Tab切换到购物车的时候，再把TextureView切换成SurfaceView
效果
从购物车切换到其他Tab，有概率会闪（取决于TextureView是否已经上屏），而从其他Tab再次进入购物车，大概率会闪（切换到SurfaceView会闪）
目前的效果不是很好，待与Weex团队一起优化
方案细节
1.weex引擎提供了内部转化能力：
weex.convertToSurfaceView
weex.convertToTextureView2.切换时机：
a.从购物车切到其他Tab：Tab Preload阶段切换到TextureView
b.其他Tab进入购物车：weex渲染首帧，切换成SurfaceView
总结
在不同的场景下，面对SurfaceView闪黑都有不同的解法。
结合具体的业务，以及对内存和性能的影响，去选择一个更合适的方案。
目前效果不错的方案有Fragment不销毁，截屏和ImageView<->SurfaceView切换+Fragment延迟销毁两个方案
Fragment不销毁：性能很好，不存在耗时问题，但是视图都不销毁，存在一定的内存问题，并且对现有业务有一定的侵入性
截屏：逻辑简单，但存在耗时性能问题，并且如果截图/隐藏截图的时序有问题，是有可能导致购物车无法操作的，存在一个潜在的风险点。
ImageView<->SurfaceView切换+Fragment延迟销毁：性能最佳，不存在不可操作的问题（ImageView方案本质也是自绘，可滑动，可点击）。但是要修改Fragment的销毁时机，对现有架构有一定的侵入性
