简述HBA、PCIe、JBOD（随手记）

HBA

HBA卡（Host Bus Adapter Card）是一种硬件接口卡，用于连接服务器和外部设备的设备

实际上，HBA类比成显卡就很好理解。显卡指的是连接内存和视频总线的设备；HBA就是连接内存和网络总线的卡。

• FC-HBA指的就是FC网卡，通过光纤线缆连接。
• iSCSI-HBA指的是iSCSI网卡，这个网卡可以卸载iSCSI和TCP/IP的处理到该HBA上，而不占用CPU资源。它的接口类型是和以太网卡相同。
• SAS-HBA指的是支持SAS功能的HBA卡，可以用来连接存储设备，使用专门的SAS线缆，如24G mini-SAS HD （SFF-8674） 转mini-SAS HD （SFF-8674） 36 针线缆等。
  • SAS-Expander，需要和SAS-HBA区分，Expander的功能仅仅是可以让一个SAS口扩展成多SAS口的设备，可以理解为交换机的功能。所以必须搭配HBA卡或RAID卡使用
• 网卡NIC 也是某种意义上的HBA卡，只不过我们常说的HBA卡指的是以上三种。

PCIe

通道数

PCIe的x是通道数的意思，即x1为1个通道、x16是16个通道。允许向下兼容：

• x1：提供一条通道，适用于低带宽需求的设备，如一些网络卡或声卡。
• x4：提供四条通道，适用于中等带宽需求的设备，如一些RAID卡或SAS卡。
• x8：提供八条通道，适用于需要更大带宽的设备，如高性能图形卡或基于GPU的计算加速卡。
• x16：提供十六条通道，通常用于高端游戏图形卡、视频采集卡等需要最大带宽和性能的设备。

版本

PCIe版本最大的区别是速率传输。例如，PCIe 3.0的传输速率为8GT/s，而PCIe 4.0的传输速率翻倍至16GT/s

总带宽

通道数和版本决定了PCIe插槽的总带宽。例如。PCIe 4.0 x16。理论最大带宽是16GT/s * 16 = 256 GT/s
GT/s（Giga Transfers per second）是一个描述数据传输速率的单位，它表示每秒可以进行的数据传输次数。这个单位通常用于衡量PCI Express（PCIe）接口的速率，其中"Giga"指的是十亿（10^9）。GT/s 与 Gbps（Gigabits per second）不同，后者表示的是每秒传输的比特数。GT/s 着重描述端口的速率属性，可以不和链路宽度等关联，适合描述“可以进行链路宽度扩展”的高速串行接口

SmartX 一体机为例

SmartX Halo 7100 为例

该服务器属于 Intel 1st & 2nd Xeon Scalable CPU 平台，内置PCIe3.0且每颗CPU有x48的通道，即每台服务器有x96 PCIe 3.0 通道。
一般来说，双路服务器，x4会用于USB、VGA等贷款较低接口；再x4给到板载网卡；再x8给存储控制器用于管理SATA/SAS硬盘。所以，除去保留的x16通道，理论上还剩余x80通道用于扩展。

SmartX Halo 7200 为例

该服务器属于 Intel 3rd Xeon Scalable CPU 平台，内置 PCIe 4.0 且每颗CPU有x64的通道。
理论上，有 PCIe 4.0 x112 通道可用于扩展。

SmartX Halo 7300 为例

CPU 平台为 Intel 4th & 5th Xeon Scalable CPU 平台，该平台内置 PCIe 5.0 且每颗 CPU 拥有的 PCIe 通道数量为 x80。
理论上，有 PCIe 5.0 x144 通道可用于扩展。

JBOD

jbod，将磁盘逻辑串联起来，成为一个逻辑的大硬盘。
一般来说，服务器上在raid卡上设置jbod后，指的是将硬盘设置为直通状态。用于让设备能识别到每一块单盘。
此时如果需要使用raid功能，需要将盘设置为unconfigured good。

硬盘直通功能

硬盘直通功能，又称指令透传，是不经过传输设备处理，仅保证传输质量的一种数据传输方式。
可对所连接的硬盘进行指令透传，在不配置虚拟磁盘的情况下，用户指令可以直接透传到硬盘，方便上层业务软件或管理软件访问控制硬盘。
例如，服务器操作系统安装过程中，可以直接找到挂载在支持jbod的RAID卡下的硬盘作为安装盘；而不支持硬盘直通的RAID控制卡，在操作系统安装过程中，只能找到该RAID控制卡下已经配置好的虚拟磁盘作为安装盘。

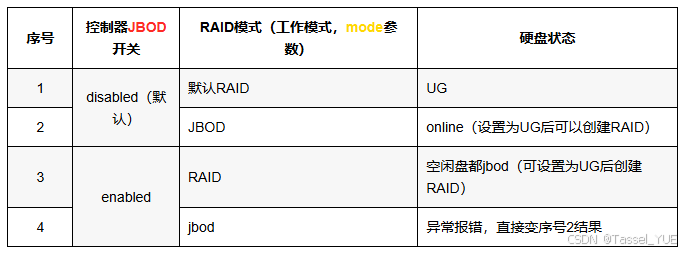

开启JBOD的效果

开启JBOD模式后，已经配置为虚拟磁盘的硬盘状态保持不变，其余未配置的硬盘变为直通硬盘（硬盘状态为“JBOD”）。若开启JBOD模式后需将直通硬盘配置为虚拟磁盘来使用，则需要先将JBOD状态的硬盘设置为“Unconfigured good”。
JBOD模式下的硬盘为UBAD状态时，硬盘Fault指示灯会被点亮，同时iBMC会对其进行告警。
