SmartX分享：SMTX ZBS的纠删码EC与多副本介绍、对比与其他概念（分布式存储）

背景

近期，SmartX的SMTX ZBS 分布式存储 推出了 SMTX ZBS 5.6版本。该版本有几点重大变化：

• 支持文件存储
• 全新存储分层（写缓存池和读缓存池）
• 支持EC（Erasure Coding 纠删码）

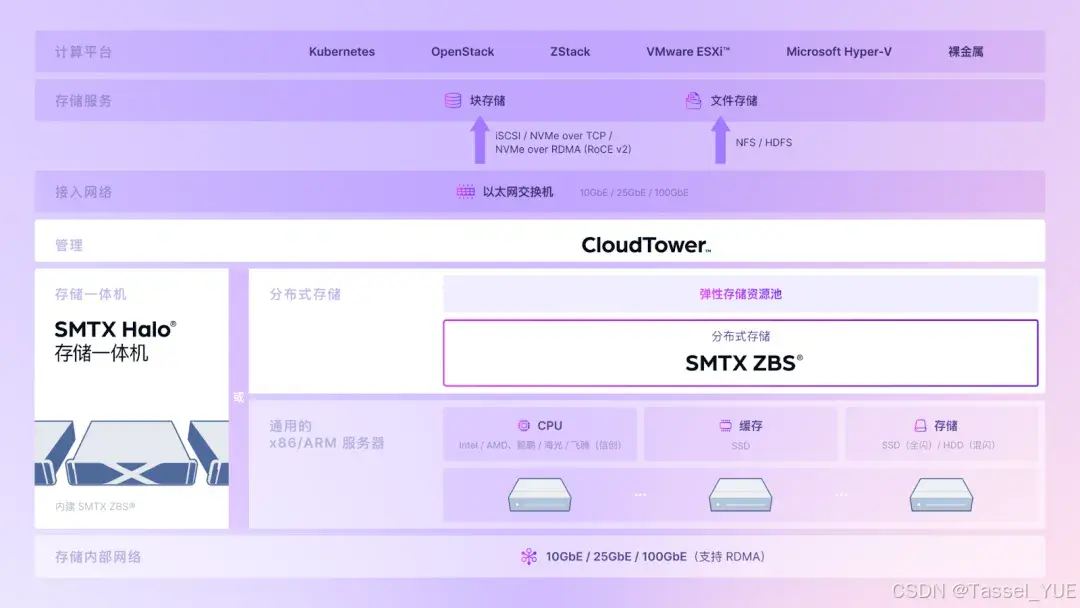

新版本彩页：SmartX 分布式存储产品组合介绍

本文针对其中的EC与之前就支持的多副本做一个分享。

多副本

通过将数据在不同的位置存储多份实现数据冗余，在部分数据副本损坏后，通过健康的副本继续提供服务，并重建数据副本，将副本数量恢复至期望的级别。

存储中，会保存2或3个数据的完整副本，因此在设置了多副本机制的存储池中，存储可用容量为50%(2副本)或33.33%(3副本)

读、写性能不会受到硬盘故障的影响，IOPS稳定

EC

通过对多个数据块（K）计算校验块（M），无需完整地存放数据副本，从而节省存储空间。在部分数据块损坏后（≤M），通过 K 个可用的数据块和校验块可以重建出损坏的数据。

1. EC更加节省空间，在22+1的strip下存储可用率达96%
2. 采用缓存加速机制，可以保证EC在大部分情况下的读写性能；但EC的数据在多节点，涉及跨网络读取数据时，读性能会有所下降。

相关概念

数据块（Data Block）：原始数据块。
校验块（Parity Block）：原始数据块通过纠删码算法计算得到的冗余数据。
编码块（Coded Block）：数据块和校验块统称为编码块。
纠删码条带（Stripe）：（K+M）个编码块的集合，一个条带包含多个数据块和校验块。

限制

需要搭配存储分层使用

工作方式

写入

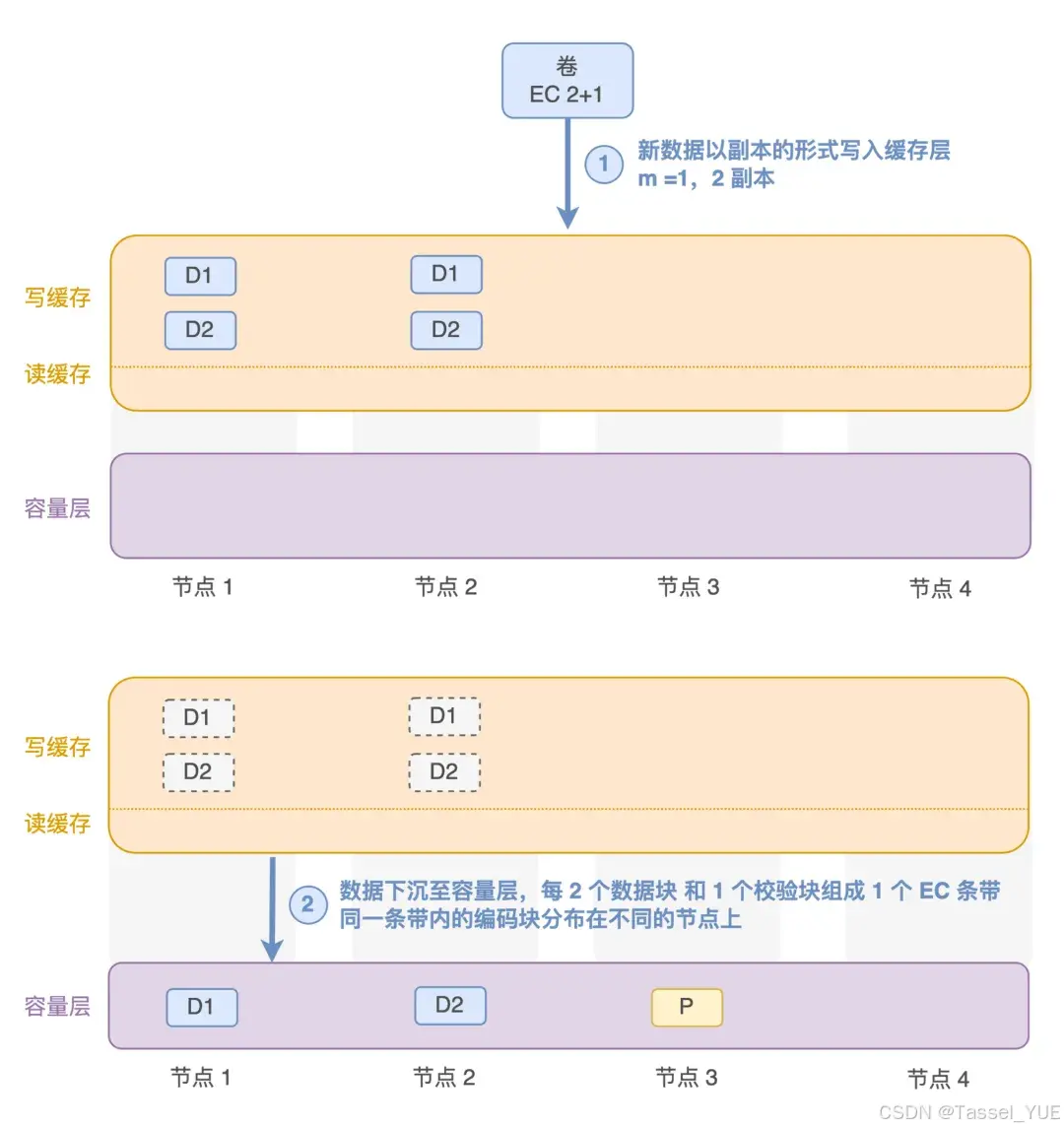

1. 在新写入数据时，数据切分成块后以副本形态写入缓存层（m=1时，2副本；m>=2时，3副本）。每个副本分配在不同的节点。
2. 根据数据访问频率，针对不经常访问的数据计算校验块，并将数据块和校验块下沉至容量层。
   • 每K个数据块与M个校验块组成1个EC条带。
   • 同一个条带的块分配到不同的节点。


读取

• 若在缓存层
  • 直接读取副本数据
• 若在容量层

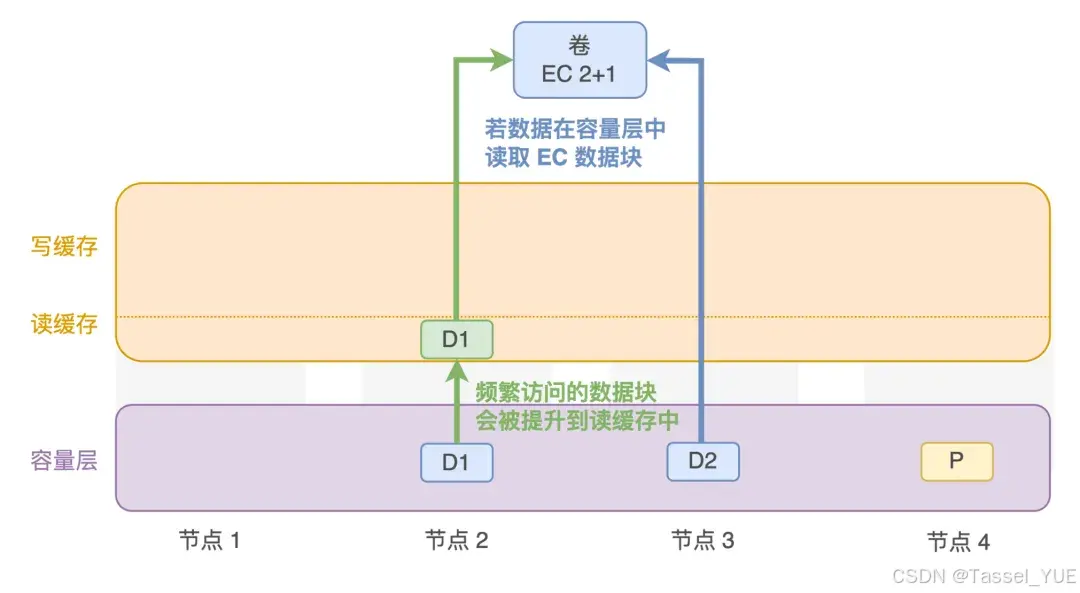

  • 读取EC数据块。若频繁访问会被提升到读缓存层。

编辑

• 若在缓存层
  • 直接对多个数据副本进行修改
• 若在容量层

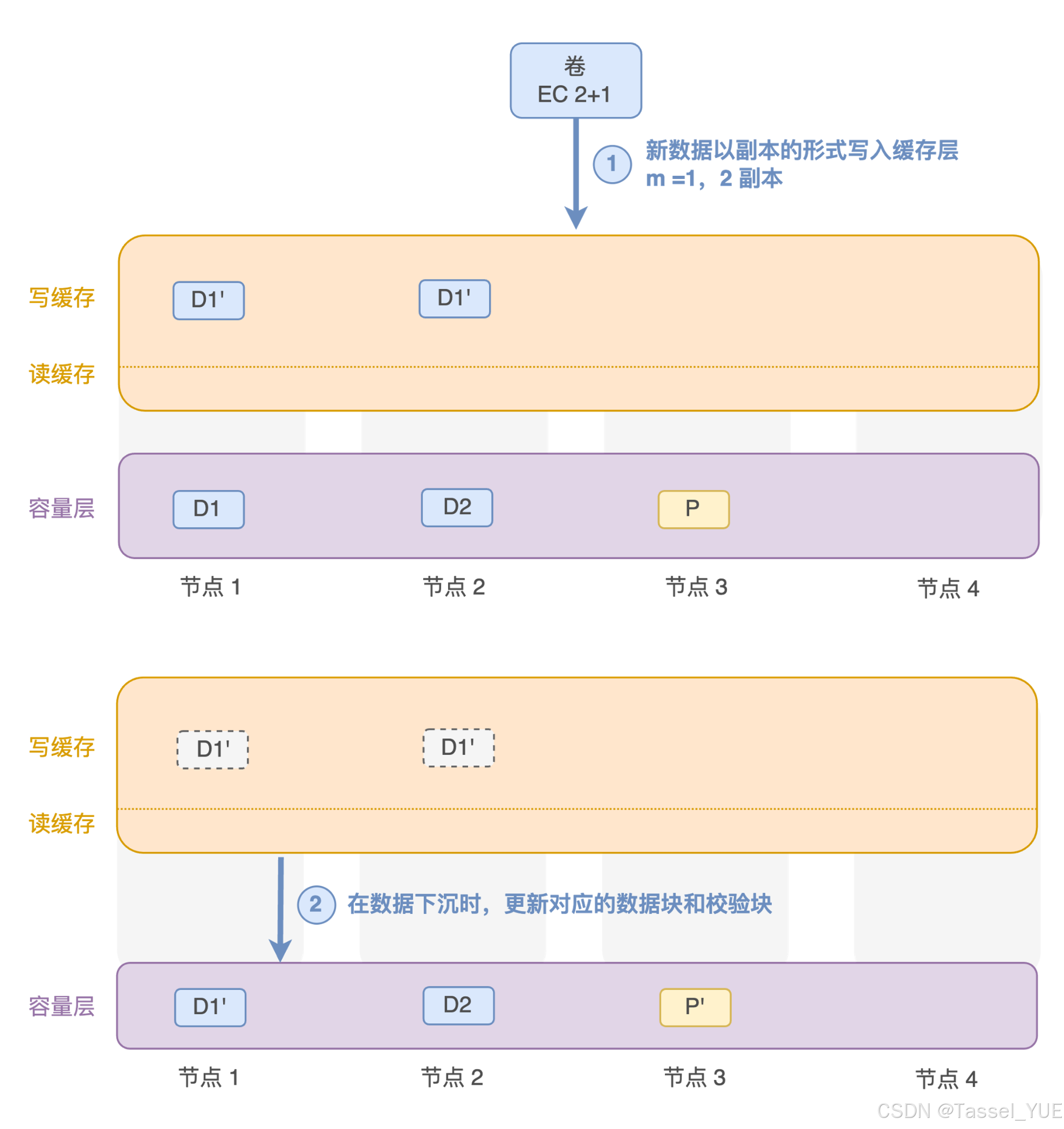

  • 新数据以副本的形式写入缓存层，下沉时更新对应的数据和校验块

故障

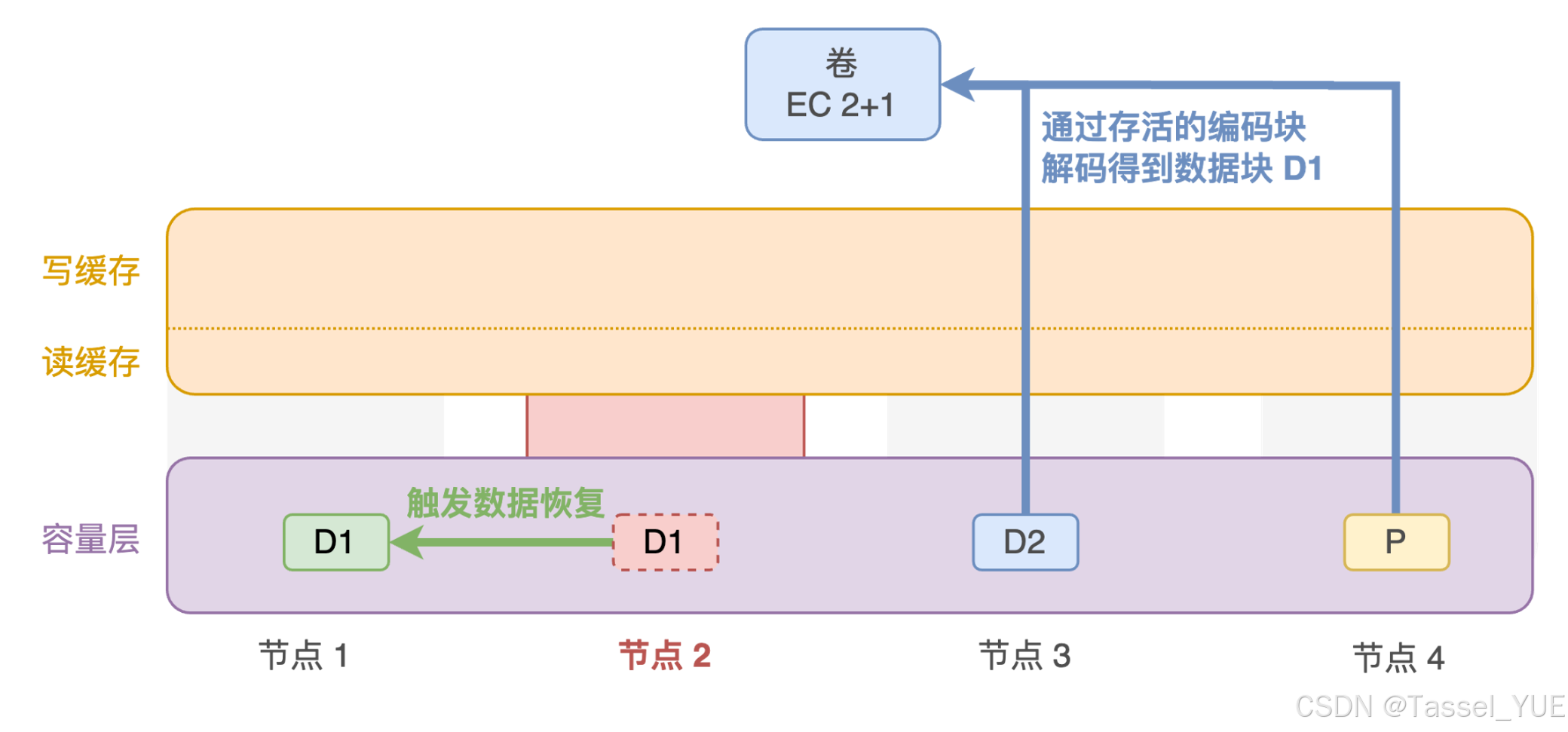

• 使用存活的块重建丢失的块，并放置到不包含条带的块的节点上。此时数据块无法被读取。
• 随机读取k个块，完成所需数据块的重建。

移除硬盘、节点

系统自动触发数据迁移，将被移除的块迁移到其他盘或不包含条带块的节点。

EC存储配置

EC的数据块越多，空间利用率越高
EC的校验块越多，可以容忍的故障数越多

EC推荐节点数

EC 机制下，数据冗余配置为 k+m，空间利用率为 k/(k+m)，节点数最小配置为 k+m+1，节点数推荐配置为 k+m+m。

EC 机制需要的节点数最小为 k+m+1。该配置可满足 1 个节点故障后，剩余节点可将数据恢复至期望的状态
当 m > 1 时，为了提升可靠性，推荐将节点数配置为 k+m+m，满足 2 个节点或 m 块数据盘故障后，剩余节点可将数据恢复至期望的状态。

这里补充一点，华为存储的EC支持一个叫做折叠的功能.
N+M:1（折叠）:将N个数据块和M个校验块随机打散存放于所有节点，每个节点都存在存放M个分片的情况，此时硬盘池允许故障M块硬盘或1个节点。
这个功能主要的作用是，可以在主机数少于n+m数量时，最低满足(n+m)/2的主机数量就可以正常使用设置的EC

EC的容错能力

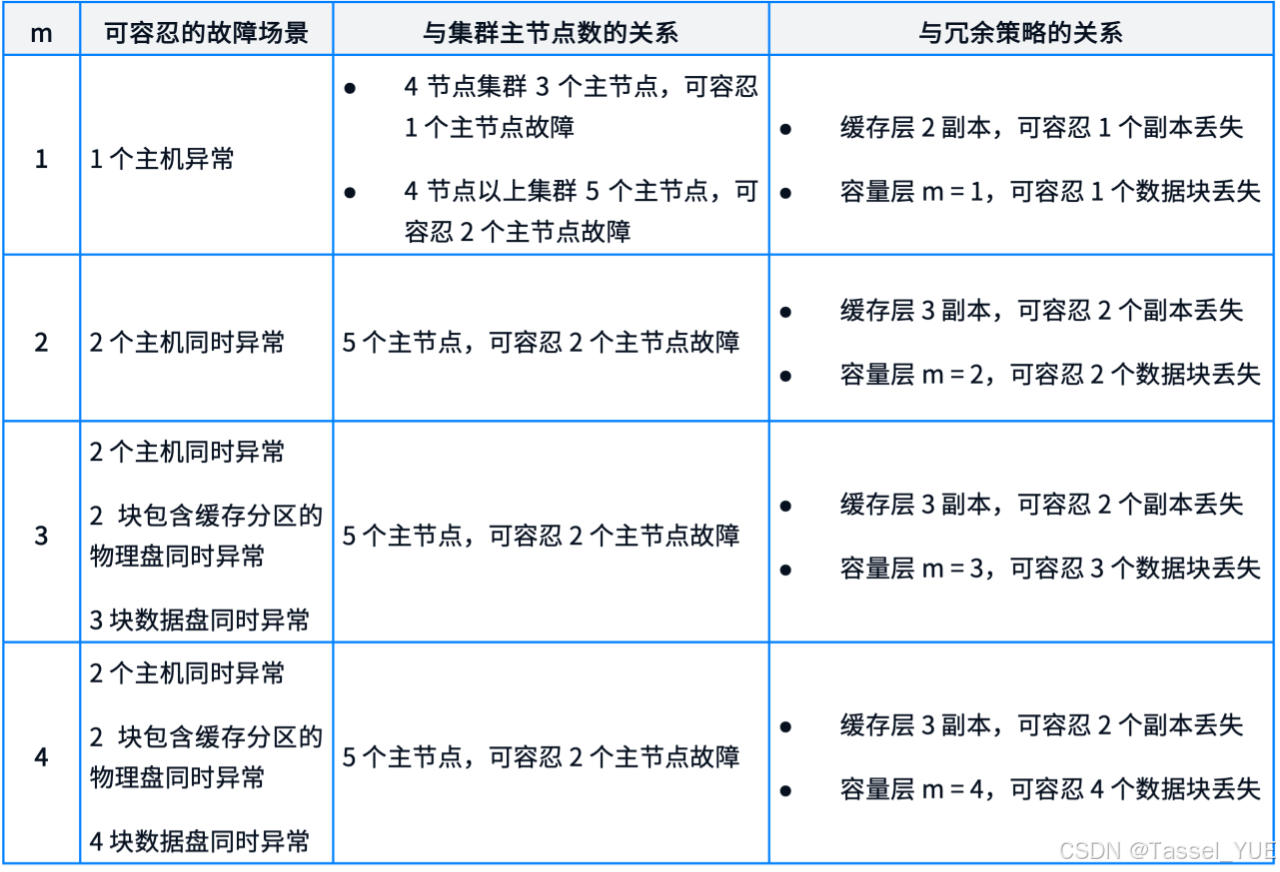

目前ZBS 5.6 支持校验块（m）设置为1-4（推荐1-2）

EC的数据块数

数据块（k）只支持设置为偶数，以便更好地I/O拆分。

例如卷条带256KiB，EC块4KiB。偶数的拆分可以保证全条带。

k与m的互相限制

m = 1 或 2 时，k 可设置为 2 - 22 间的偶数
m = 3 或 4 时，k 可设置为 4 - 8 间的偶数

因此，SMTX ZBS 5.6 目前支持 28 种配比方案。此外，EC 22+1 可达到 96% 的空间利用率，EC 22+2 则可达到 92%。

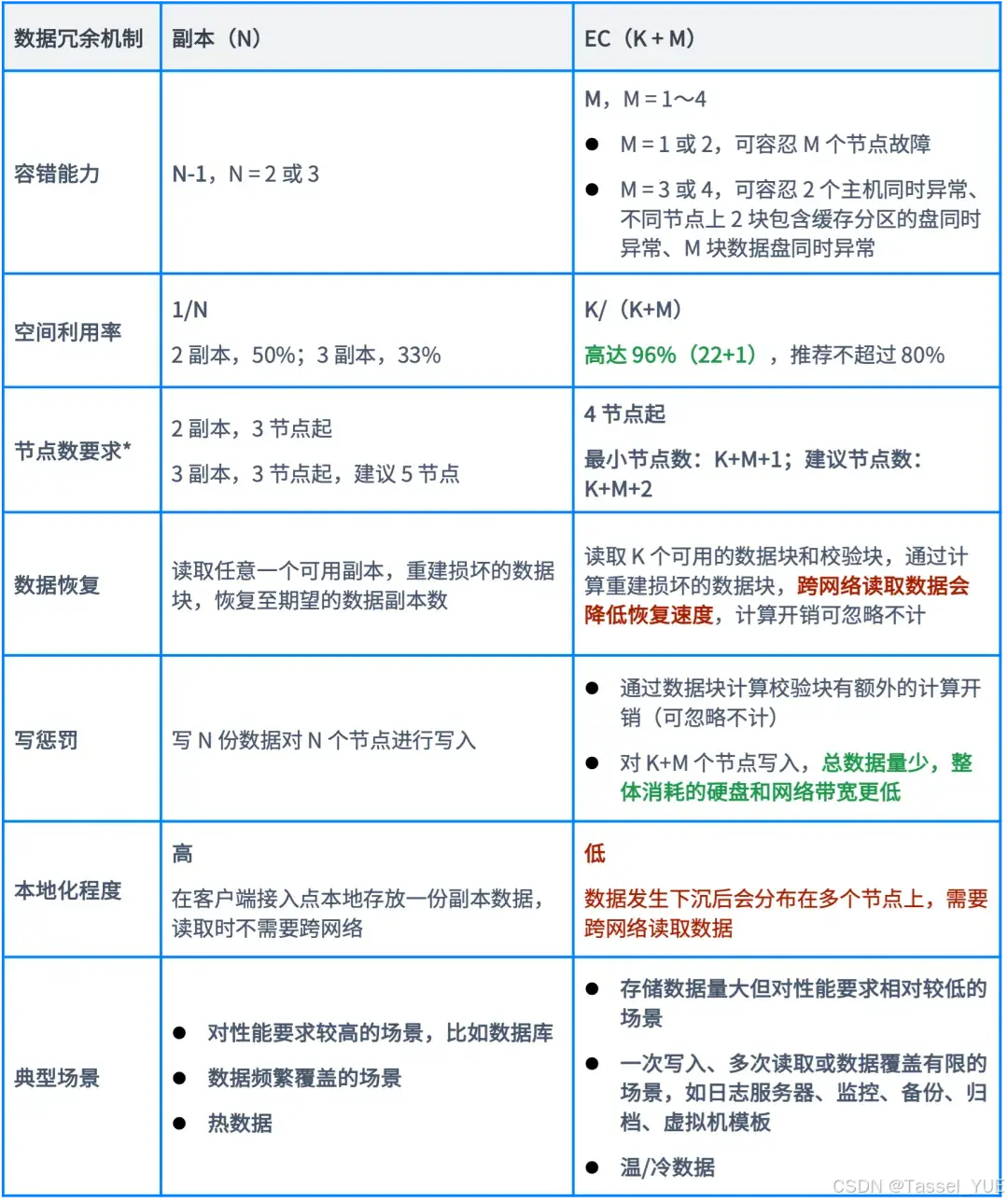

EC和多副本的对比

复杂但直观的验证过程不做赘述，可以看这一篇官方文章：一文了解分布式存储纠删码（EC）机制与配置方案

直接说结论：

• 读：
  • 正常：
    • 数据下沉前：与多副本一致，4K随机读IOPS平均319K
    • 数据下沉后：随着数据全部提升到缓存后，4K随机读IOPS平均200K
  • 故障：
    • 副本：下降约10%
    • EC：下降约40%，但是内存击穿性能比副本好
• 写
  • 与副本机制相当

其他

涉及到全新存储分层的概念

SMTX ZBS 提供了存储分层能力，分为缓存层和容量层。
混闪 SSD作为缓存层，HDD作为容量层，且缓存层至少是容量层的10%；
全闪 可以根据SSD协议与速率也做分层，也可以不做分层。

在ZMTX ZBS 5.6 中，缓存层做了进一步分类：

• 写缓存
  • 也被称为性能层，是集群层级的写缓存池。
  • 无论采用EC还是多副本存储机制，在写缓存中，新写入的数据均以副本形态写入写缓存；对于已经下沉至容量层的数据，新写入时也是写入写缓存。这一机制主要是保证数据写性能。
  • 此外还有常驻缓存功能。类似与内存常驻，是将数据保留在写缓存中。
• 读缓存
  • 节点粒度的读缓存池。
  • 用于缓存被频繁访问的容量层的数据，提升数据的读性能。

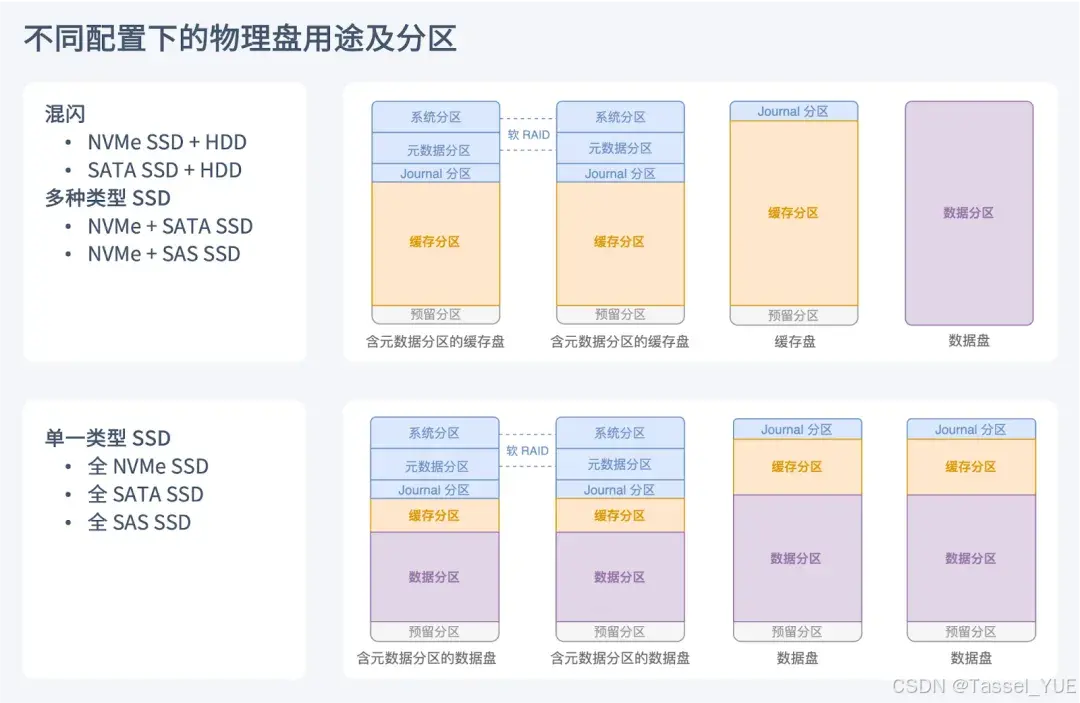

对于不同的硬盘，也有一定的区别：

• 混闪或多类型SSD全闪：
  • 高速介质做缓存，低速做容量。
  • 每块缓存盘中内部划分读缓存和写缓存。
• 单一类型SSD：
  • 所有盘使用一部分做缓存，剩余做容量。
  • 缓存分区均为写缓存。
    • 用于EC卷的数据整理。EC卷的数据先写入写缓存，再下沉至容量层。
    • 副本卷不使用缓存层，直接通过容量层读写。
