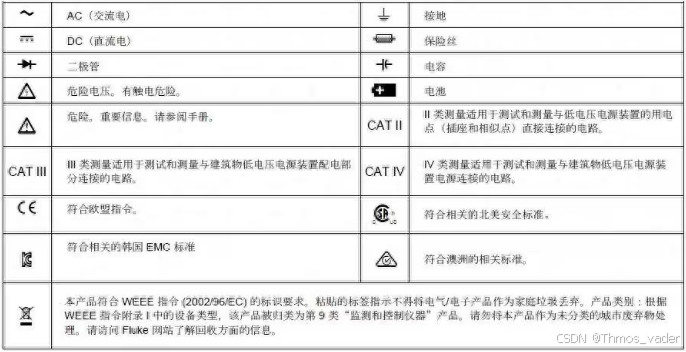

标准符号

国际电气符号

在这里插入图片描述

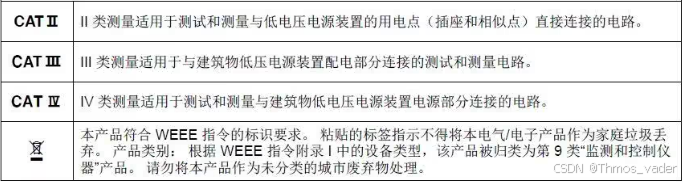

标准的安全等级

在这里插入图片描述

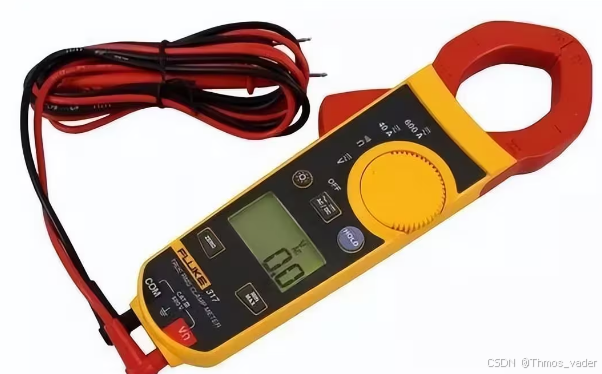

万用表

接线端与显示屏幕

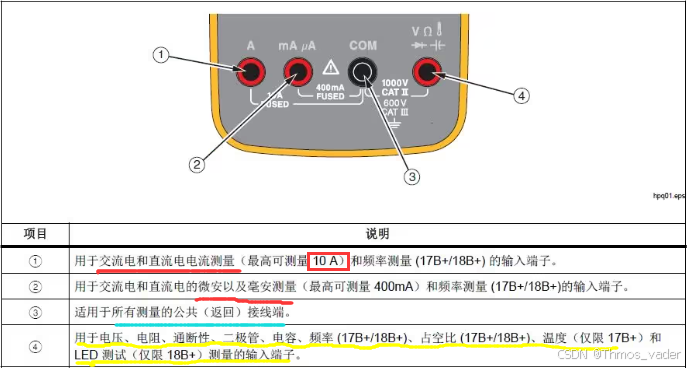

接线端

从左到右：

大交流电
小交流电
公用回端
除电流外得测量（电压、电阻、通断性、二极管、电容、频率、占空比、温度、LED）

在这里插入图片描述

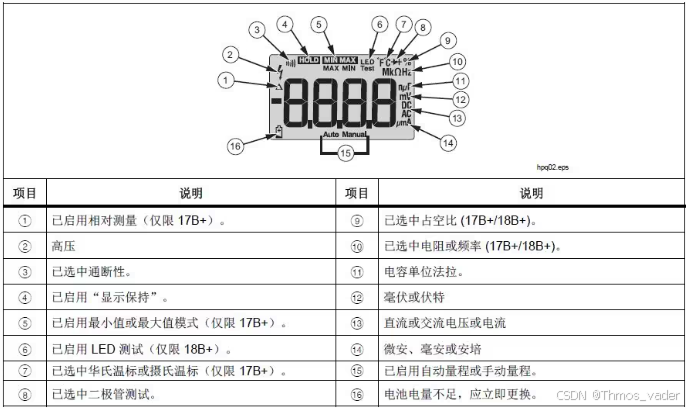

显示屏

在这里插入图片描述

挡位

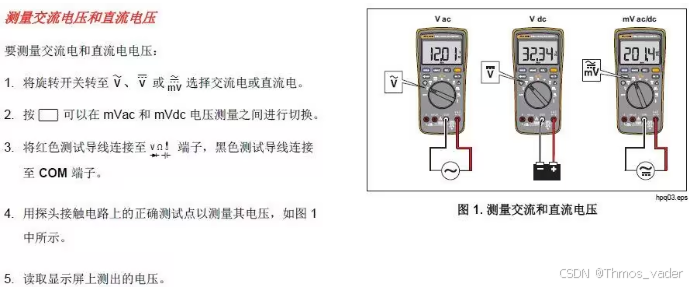

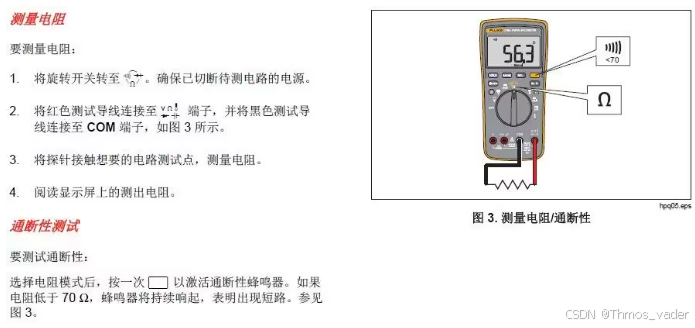

电压、电阻

在这里插入图片描述

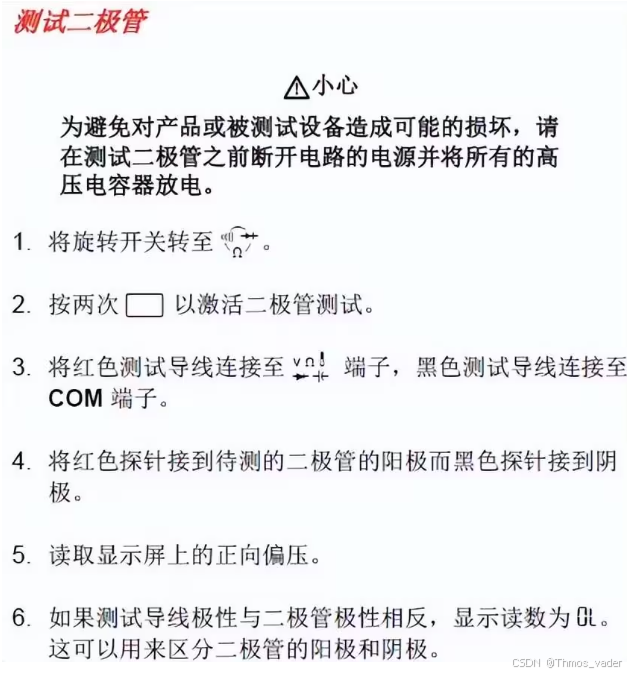

二极管

在这里插入图片描述

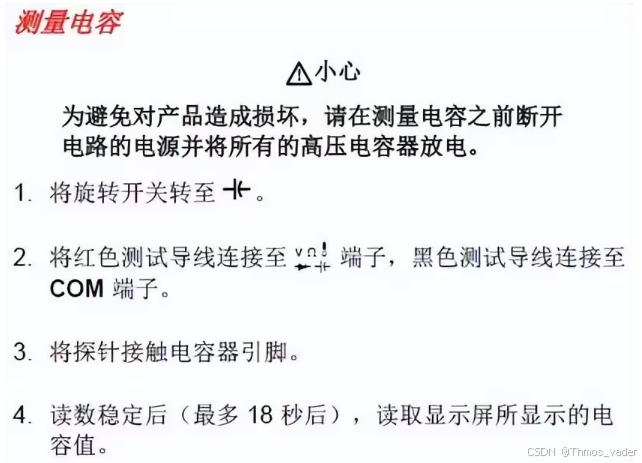

电容

在这里插入图片描述

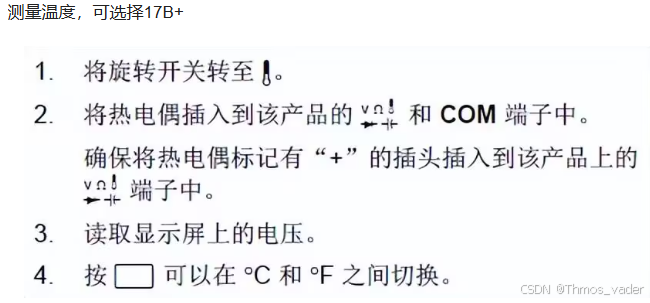

温度

在这里插入图片描述

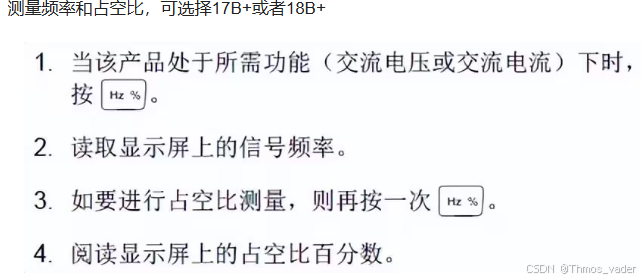

频率、占空比

在这里插入图片描述

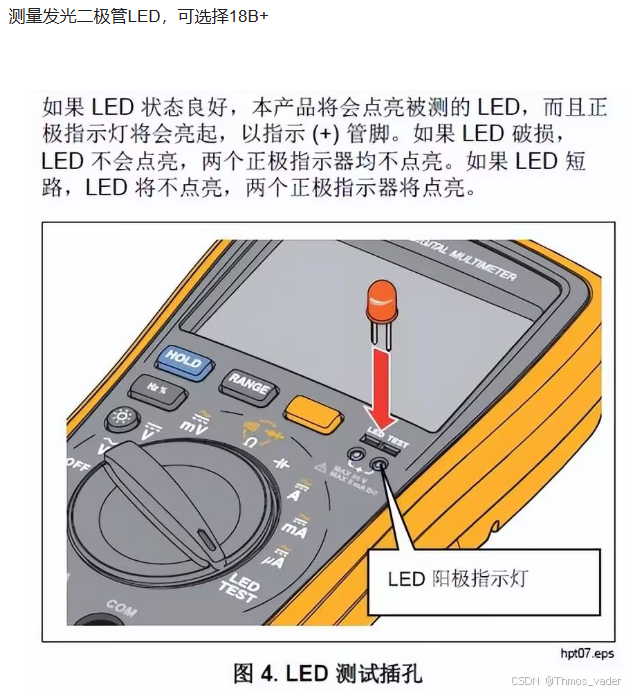

LED

在这里插入图片描述

使用口诀

1、测量先看挡，不看不测量
每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。为了安全，必须养成这种习惯。

2、测量不拨挡，测完拨空挡
测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电流（如0.5A）时，以免产生电弧，烧坏转换开关触点。测量完毕，应将量程选择开关拨到“？”位置。

3、表盘应水平，读数要对正
使用万用表应水平旋转，读数时视线应正对着表针。

4、量程要合适，针偏过大半
选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。

5、测R不带电，测C先放电
严禁在被测电路带电的情况下测电阻。检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。

6、测R先调零，换挡需调零
测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋“Ω”调零电位器，使指针指零欧后再测量。每次更换电阻挡时，都应重新调整欧姆零点。（机械表）

7、黑负要记清，表内黑接“+”
红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。

8、测I应串联，测U要并联
测量电流时，应将万用表串接在被测电路中；测量电压时，应将万用表并联在被测电路的两端。

9、极性不接反，单手成习惯
测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯以确保安全。
