Ansys ADPL中查看当前结点、单元、关键点等的数目（查看当前状态）

已于 2023-12-13 20:12:58 修改
阅读量2.9k 收藏 10
点赞数 9
分类专栏： ANSYS 文章标签： ansys 有限元分析 APDL
于 2023-12-13 09:21:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ThreeS_tones/article/details/134963477
版权

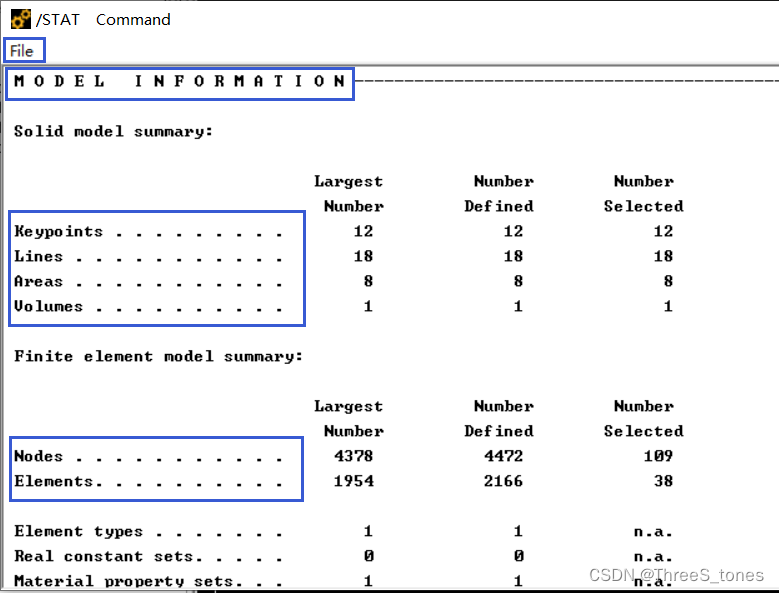

菜单栏中的List-Status-Global status

在MODEL INFORMATION处查看，同时可以点击File-Save as可以保存为.lis文件，可用文本文档打开。

同时可以在这里查看当前的单位制，施加的约束和载荷是对哪种单元（结点/面/....)
