ansys apdl求解器设置、Analysis option位置、多核设置

目录

求解器设置、Analysis option位置

解决内存不足，加速求解

---

求解器设置、Analysis option位置

一次仿真中注意到以下信息：

 During this loadstep the PCG iterative solver took more than 1000
 iterations to solve the system of equations.  In the future it may be
 more efficient to choose a direct solver, such as the SPARSE solver,
 for this analysis.

于是开始关注求解器的选择上，搜到了以下资料：

Direct Solver & Iterative Solver (直接求解器与迭代求解器)-技术邻 (jishulink.com)

ANSYS求解器类型详解 - 哔哩哔哩 (bilibili.com)

ansys的PCG求解器_ansys的求解器是基于什么语言的-CSDN博客

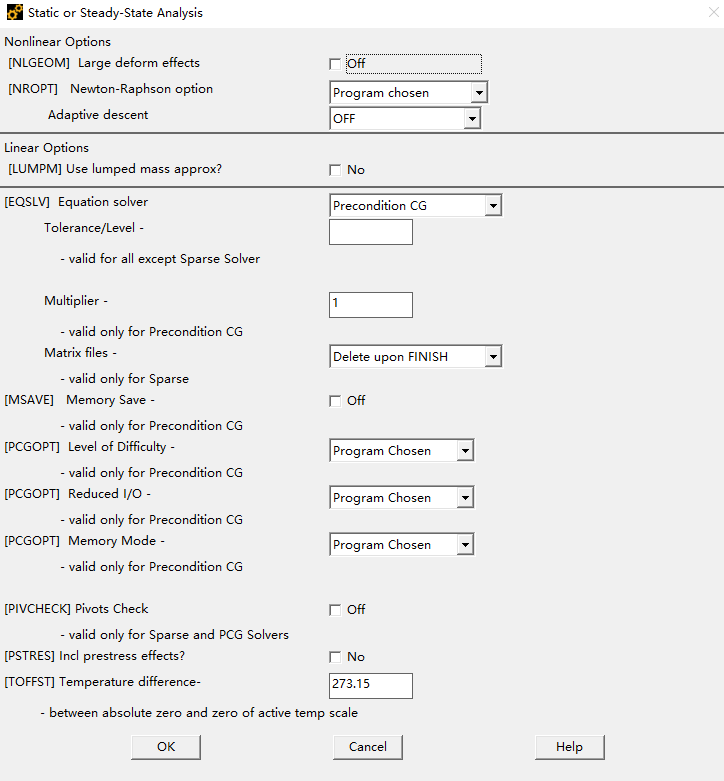

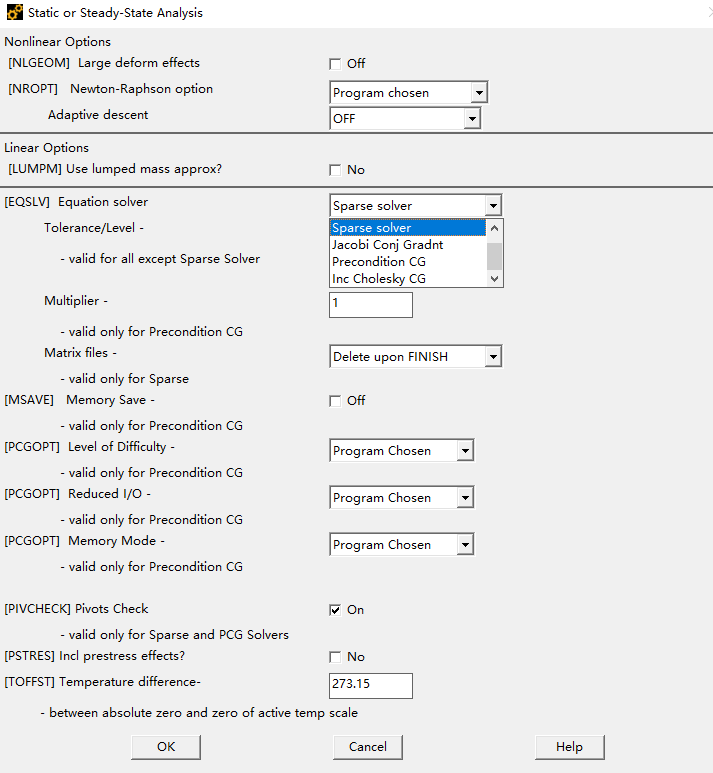

一般默认求解器是迭代求解器PRECONDITIONED CONJUGATE GRADIENT SOLVER (PCG)，如果选用直接求解器SPARSE solver需要在Analysis option的菜单中选择。

经测试用直接求解速度快挺多，两种求解器结果没什么差别。

经典环境的求解器控制面板打开：

在solution---Analysis Type菜单下面的。先在solution菜单下点开最下面的那个Unabridged Menu，再在Analysis Type下就会出现Analysis option的菜单。因为该菜单一般不需要设置，所有默认隐藏了，所以需要打开未删减的菜单，即Unabridged Menu。



解决内存不足，加速求解

参考这篇文章。

ANSYS 解决内存不足的几种方法。 - 知乎 (zhihu.com)

方法1：

(1). 在ansys product lancher 里面lauch标签页选中parallel performance for ansys.

(2). 然后在求解前执行如下命令：

finish

/config,nproc,n!设置处理器数n=你设置的CPU数。

/solu

eqslv,amg !选择AMG算法

solve !求解


方法2：

(1). 在ansys product lancher 里面lauch标签页选中parallel performance for ansys.

(2). 在D:\professional\Ansys Inc\v90\ANSYS\apdl\start90.ans中添加一行：/config,nproc,2.别忘了把目录换成你自己的安装目录.

多核处理器算法求解器的选择：

求解器选择一般的sparse，front，pcg等加速比都不是很好，也就10-30％ 吧，加速比好的amg，dsparse等分布求解器不错，但需要额外花钱买license。
