不要让错误的安装方式，毁了滤波器的前程

尽管滤波器选型正确，但不当的安装手法却可能削弱其衰减效能。为了充分发挥滤波器的性能，正确的安装步骤显得尤为关键。以下是安装滤波器时需重点关注的几个要素：

•        理想的安装位置应选在干扰源的出口处，且尽可能靠近设备的接地端，同时要保证干扰源和滤波器都被有效屏蔽。如果干扰源内部空间有限，那么滤波器应安装在干扰源线缆出口的附近外部。
•        屏蔽措施的重要性不言而喻，屏蔽体必须与设备的金属外壳紧密贴合。对于非金属外壳的设备，滤波器的屏蔽体应连接到滤波器的接地端，并与设备接地紧密相连。
•        为了避免输入线和输出线之间的耦合，影响滤波性能，它们必须保持分离。通常情况下，可以使用隔板或底盘来固定滤波器；如果无法实现物理隔离，则应使用屏蔽线进行隔离。
•        滤波器的各种引线应尽量缩短，以防止在特定频率上产生感抗和容抗的谐振，同时也能减少线路上的耦合干扰。
•        在滤波器内部，滤波电容器应与其他元件正交布置，以减少它们之间的耦合。此外，滤波器的接地线也应尽可能短。
•        如果滤波器接地线上存在较大的短路电流，可能会引发电磁干扰辐射。因此，在这种情况下，必须采取有效的屏蔽手段来防止干扰。
•        焊接在同一插座上的每根导线都必须经过滤波处理，否则滤波器的衰减效果将荡然无存。对于管状滤波器，必须确保其同轴安装，以确保电磁干扰电流能够呈辐射状顺利通过滤波器

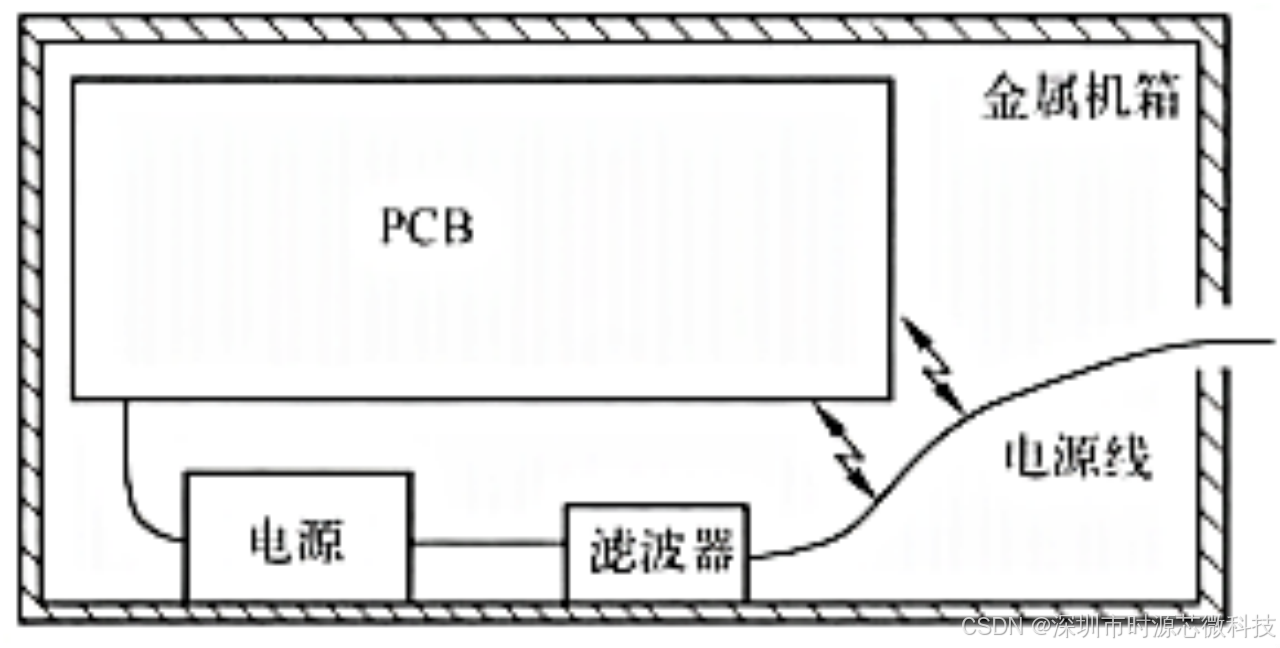

错误的安装示例：

由于滤波器的输入线过长，外界的干扰信号可能未经滤波就通过空间耦合侵入电路板。同时，电路板上的干扰也可能直接通过滤波器的输入线耦合至机箱外部，导致电磁发射超出标准。

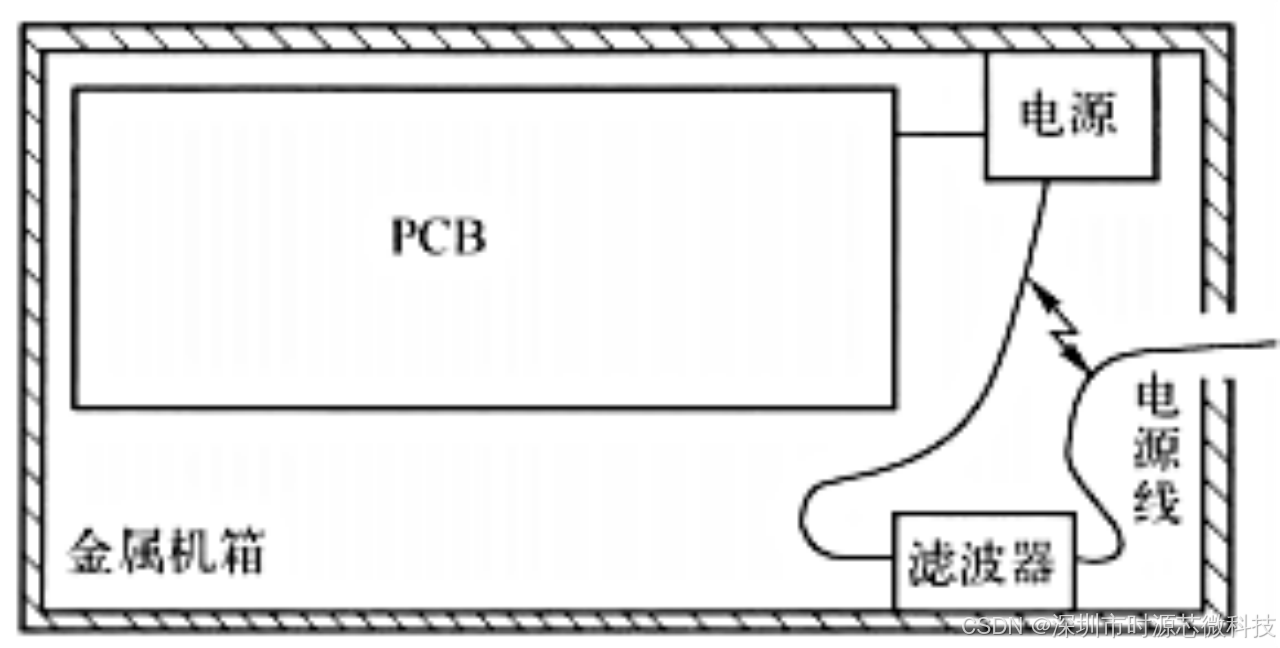

错误的安装示例：

滤波器的输入线与输出线距离过近，高频干扰可能利用它们之间的寄生电容进行直接耦合，从而绕过滤波器，降低其在高频段的滤波效果。

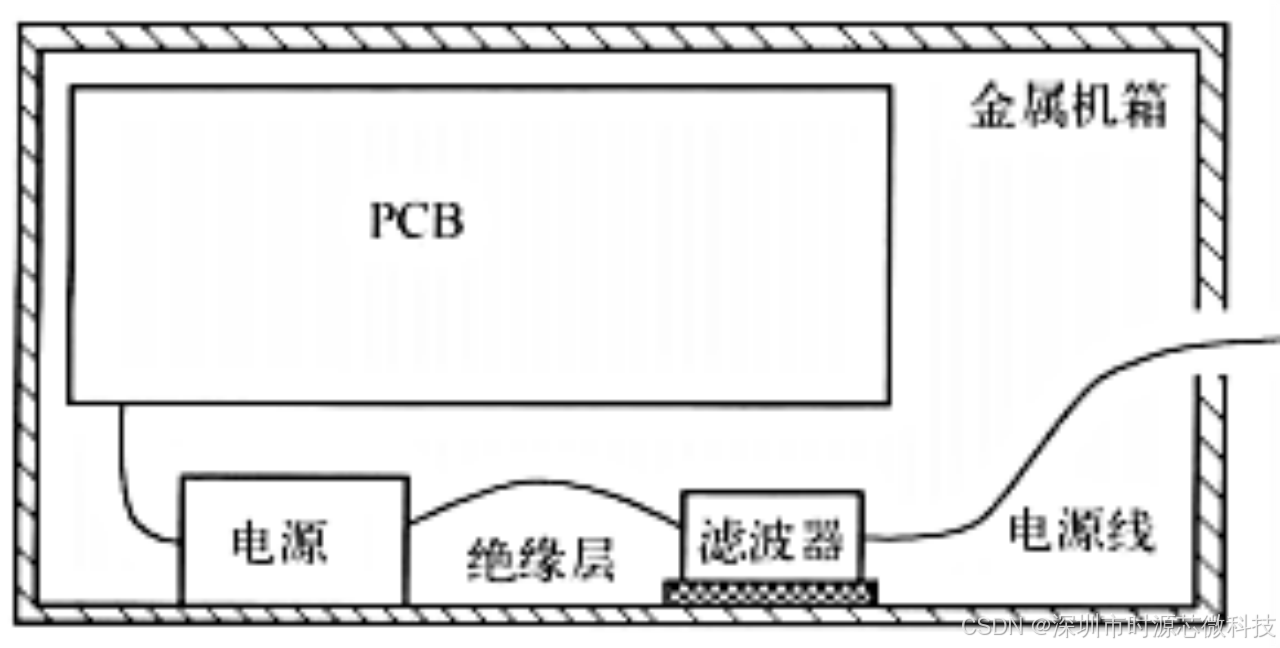

错误的安装示例：

滤波器的金属外壳通常用于连接内部共模滤波电容。如果安装不当，导致外壳未与机箱相连，共模滤波电容将处于悬空状态，从而失去滤波功能。

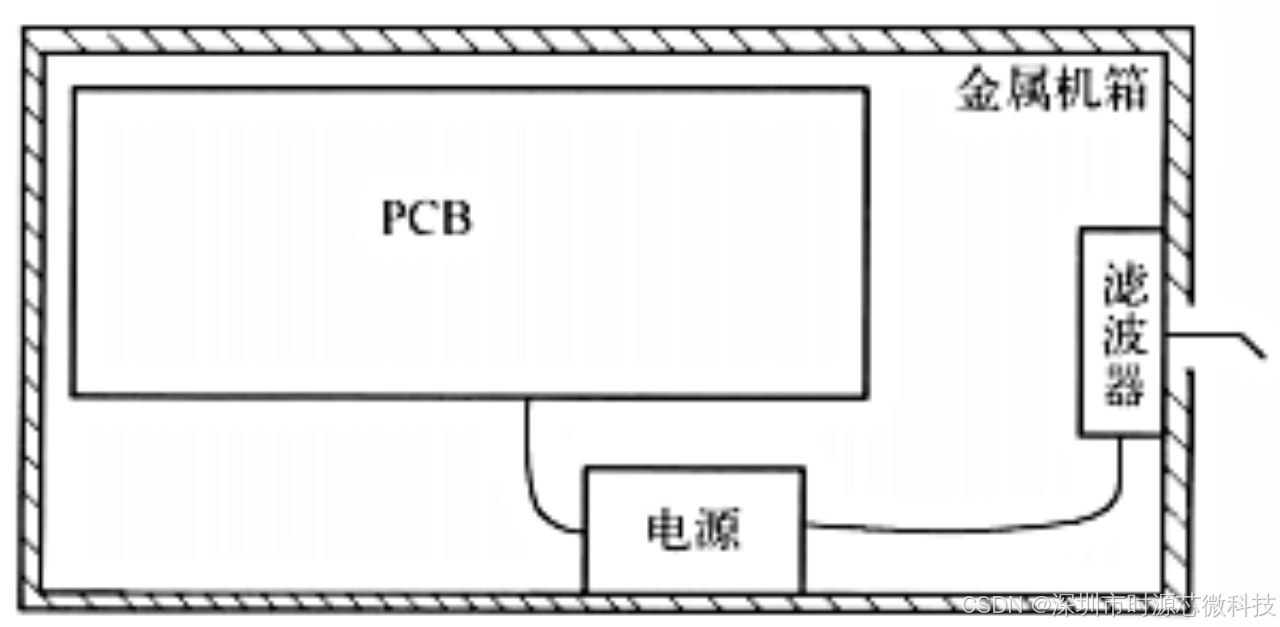

正确的安装示例：
