ESD二极管特点，优势和应用场景

ESD（Electrostatic Discharge，静电放电）二极管是一种专门用于保护电子设备免受静电放电或瞬态电压冲击的半导体器件。以下是其特点、优势和应用场景的详细说明：

一、ESD二极管的特点

快速响应

• 响应时间极短（通常小于 1纳秒），能迅速将ESD能量旁路到地，避免电路受损。

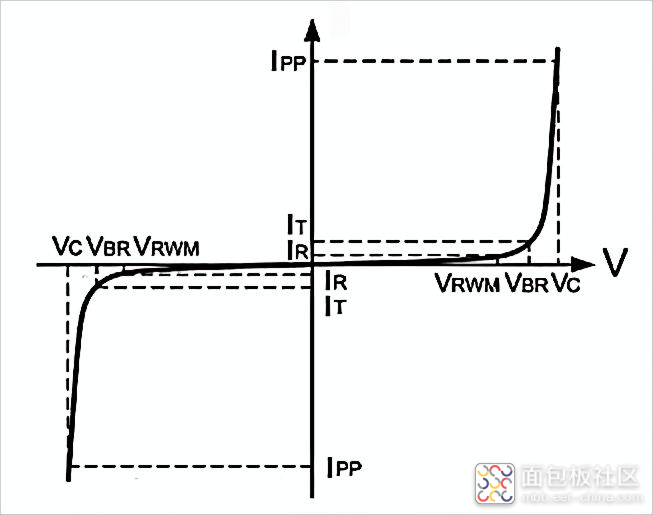

低钳位电压

• 在ESD事件中，钳位电压远低于被保护器件的耐受阈值（例如 <30V），确保敏感元件不被击穿。

低电容

• 典型电容值低至 0.5pF~5pF，适合高频信号线路（如USB 3.0、HDMI），避免信号失真。

小封装尺寸

• 常用封装如 DFN、SOD-323 等，适合高密度PCB设计，尤其适用于便携式设备。

双向/单向保护

• 双向ESD二极管可处理正负电压冲击，适用于交流信号；单向型用于直流线路。

高可靠性

• 可承受数千次ESD冲击（如 IEC 61000-4-2 标准下的 ±15kV），寿命长。

---

二、ESD二极管的优势

精准保护

• 针对性强，可匹配不同电压等级的电路（如 3.3V、5V、12V），避免过压或欠压保护失效。

低泄漏电流

• 静态电流低至 nA级，几乎不影响电路功耗，适合电池供电设备。

简化设计

• 无需额外电路，直接并联在信号线与地之间，节省空间和成本。

兼容性广

• 适用于高速接口（如 USB4、PCIe、以太网）和低频电路（如按键、传感器）。

温度稳定性

• 在宽温范围（如 -40°C~125°C）内性能稳定，适合汽车和工业环境。

---

三、应用场景

消费电子

• 手机/平板：保护USB-C、显示屏接口、SIM卡槽等。
• 可穿戴设备：防止充电触点或传感器受ESD损坏。

通信设备

• 高速接口：HDMI、以太网、5G射频前端。
• 基站设备：保护光模块、天线接口。

汽车电子

• 车载网络：CAN、LIN总线、车载娱乐系统接口。
• 传感器：胎压监测、摄像头模组。

工业控制

• PLC模块：保护I/O端口、RS-485通信。
• 工业传感器：温湿度探头、电机控制信号线。

医疗设备

• 高精度仪器：ECG电极、医疗传感器接口。

---

四、与其他保护器件的对比

特性	ESD二极管	TVS二极管	压敏电阻（MOV）
响应时间	<1ns	1ns~5ns	25ns~100ns
电容值	0.5~5pF	5~50pF	100pF~nF级
耐冲击次数	数千次（精确ESD防护）	数百次	数十次（性能退化）
适用场景	高频信号、精密电路	中等功率瞬态抑制	电源端浪涌防护

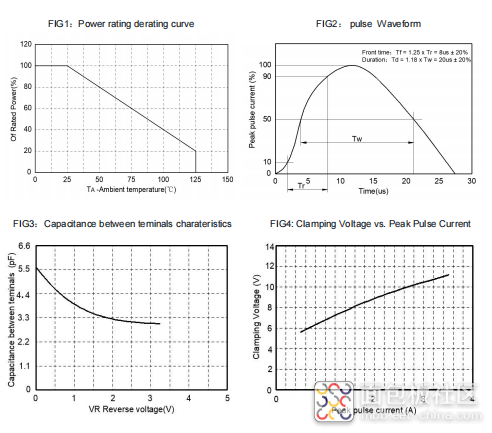

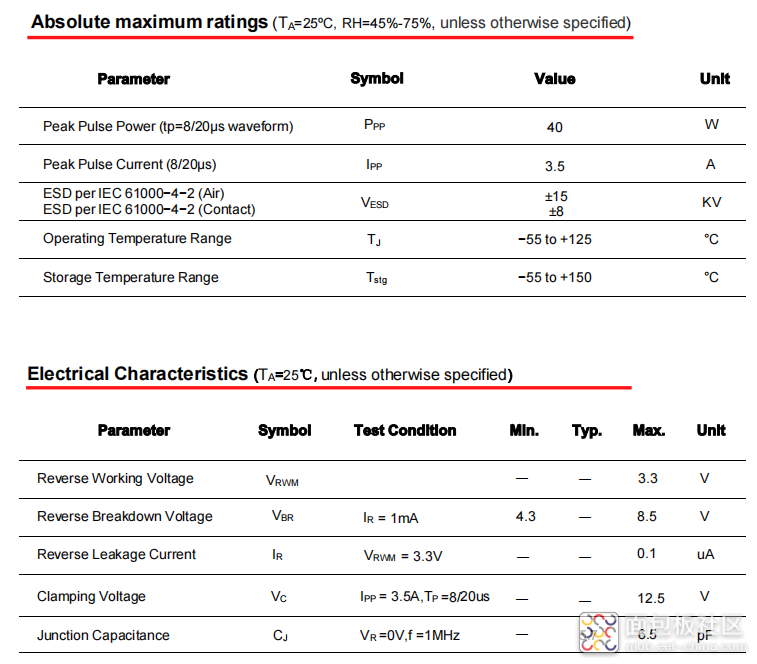

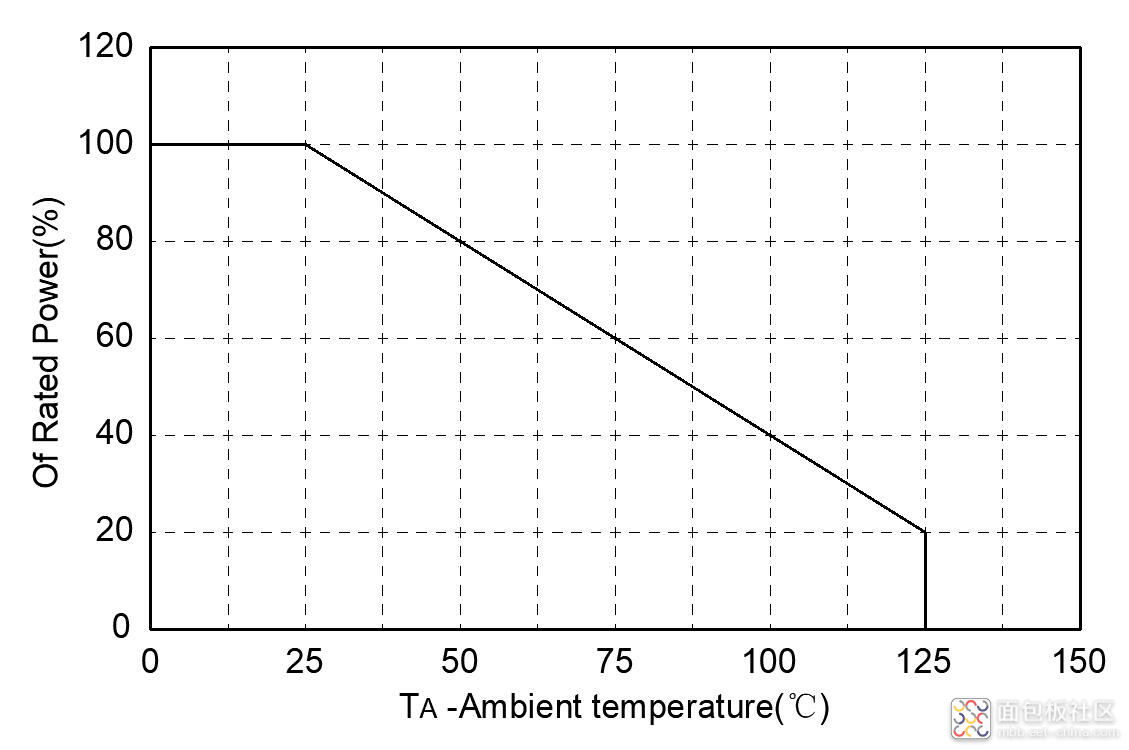

如TSESN1973B为例：

五、选型建议

1. 电压匹配：选择钳位电压低于被保护电路的最大耐受电压。
2. 电容要求：高速接口（如USB 3.2）需电容<1pF。
3. 封装形式：根据PCB空间选择DFN、SOT-23等。
4. 标准认证：确保符合IEC 61000-4-2（接触放电±8kV，空气放电±15kV）。
