EMC||TVS管与ESD管的差异详解

时源芯微 专业EMC解决方案提供商 为EMC创造可能

TVS（Transient Voltage Suppressor，瞬态电压抑制二极管）和ESD（Electrostatic Discharge，静电放电保护二极管）均用于电路保护，但在设计目标、性能参数及应用场景上存在显著差异。以下是两者的核心区别及选型指南：

一、核心功能与设计目标

参数	TVS管	ESD管
核心用途	抑制高能量瞬态过压（浪涌、雷击、电源干扰）	防护静电放电（ESD）及低能量快速瞬态脉冲
典型场景	电源线、通信端口、工业设备	数据接口（USB/HDMI）、芯片I/O引脚
设计目标	高功率吸收能力，长期稳定性	超快响应，低电容，多脉冲耐受性

二、关键性能参数对比

参数	TVS管	ESD管
响应时间	1ns~5ns（较慢，侧重能量吸收）	<1ns（极快，针对纳秒级ESD事件）
钳位电压	较高（如30V~600V，与功率相关）	极低（如5V~30V，精确匹配IC耐压）
峰值脉冲功率	数百瓦~数千瓦（如SMCJ系列达1500W）	数十瓦~数千瓦（如TSESR2683A仅30W）
结电容	较高（5pF~100pF，可能影响高频信号）	极低（0.5pF~5pF，适合高速接口）
耐受次数	单次或少量高能量冲击（易老化）	数千次ESD冲击（如IEC 61000-4-2 ±15kV）

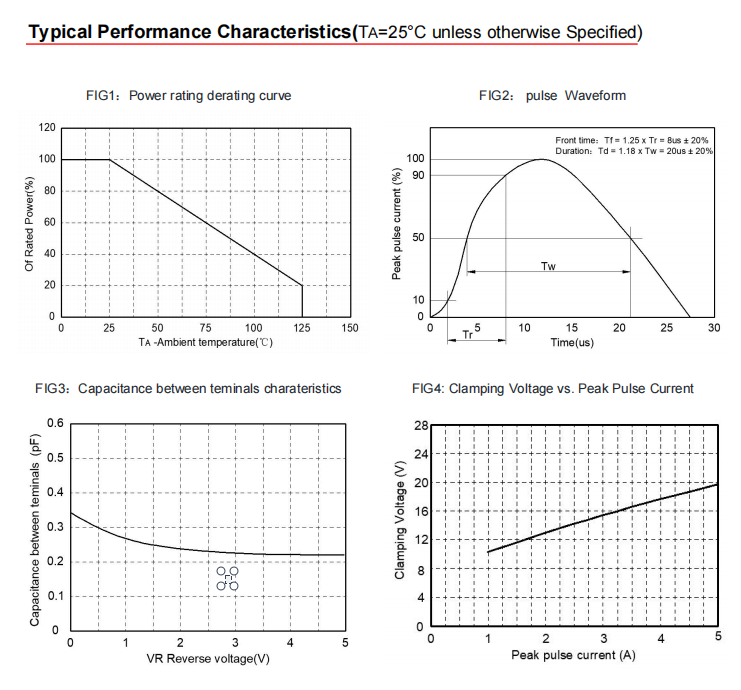

时源芯微TSESN2685B （ESD管）

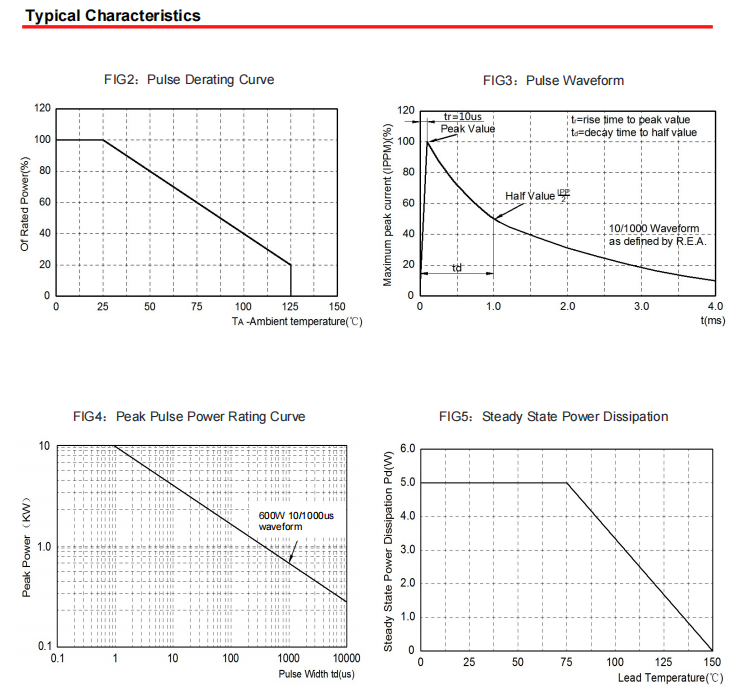

时源芯微6TS6.0CA （TVS管）

三、应用场景与典型电路

1、TVS管的典型应用

• 电源端口：

  • 防护雷击浪涌（如AC/DC输入端的SMBJ系列）。

  • 吸收感性负载切换的反电动势（如电机驱动电路）。

• 通信线路：

  • 抑制RS-485接口的浪涌。

• 设计要点：需串联保险丝防止TVS短路失效。

2、ESD管的典型应用

• 高速数据接口：

  • USB 3.0/HDMI的ESD防护（如SRV05-4低电容阵列）。

  • 手机SIM卡触点保护（如ESD9X系列）。

• 敏感IC保护：

  • 微处理器GPIO引脚防护（如PESD3V3）。

• 设计要点：布局时尽量靠近被保护器件（<5mm）。

四、封装与成本对比

参数	TVS管	ESD管
常见封装	SMA/SMB/SMC（大体积，散热需求高）	0201/DFN1006（超小封装，高密度布局）
成本	较高（高功率器件成本增加）	较低（适合大批量消费电子）

五、选型误区与注意事项

1、误区：TVS可替代ESD管

• 问题：TVS结电容高（如SMBJ5.0A约50pF），用于USB 3.0（5Gbps）会导致信号失真。

• 对策：高速接口必须选ESD管（如USB3.0专用TSESP1985B）。

2、误区：ESD管能抗雷击

• 问题：ESD管功率低（如±8kV/30A），无法承受雷击浪涌（8/20μs波形下需kA级通流）。

• 对策：电源端口需TVS+压敏电阻（MOV）多级防护。

3、关键参数验证

• TVS选型：确保钳位电压 VC<V设备耐压​，如5V电路选 VC=9V。

• ESD选型：电容 Cj<信号带宽要求Cj​<信号带宽要求，如10Gbps信号需 Cj<0.5pF。

六、联合使用案例

场景：工业以太网端口防护

1. 一级防护（浪涌）：TVS（SMBJ58CA，600W）吸收雷击能量。

2. 二级防护（ESD）：ESD阵列（TSESP2685B，0.5pF）保护PHY芯片。

3. 布局要点：TVS靠近端口，ESD靠近芯片，级间串联磁珠（如600Ω@100MHz）。

七、总结

• TVS管：高能量、慢速瞬态防护，适用于电源和通信浪涌。

• ESD管：低能量、超快速静电防护，专为高速接口和敏感IC设计。

• 选型核心：根据 脉冲类型（ESD/浪涌）、信号频率 和 能量等级 综合决策，必要时多级防护结合使用。
