使用Helix QAC对OpenHarmony代码做静态分析

Helix QAC是一款权威的C/C++代码合规性静态分析工具，适用于对代码的规范性和可靠性有较高要求的软件系统。针对任何C/C++代码都可以使用Helix QAC来做静态分析，找出代码中不符合编码规范的语法问题，提高软件整体编码质量，优化编码开发习惯。本文对面向全场景、全连接、全智能时代的Harmony OS的开源项目OpenHarmony代码进行静态分析。


测试环境介绍

整个测试环境搭建在VMware Workstation虚拟机上，虚拟机分配4核心，4GB内存，安装Ubuntu Server 20.10操作系统，使用最新的Helix QAC 2021.2 for Linux，使用MobaXterm终端软件，SSH连接到虚拟机，图形界面通过SSH转发到MobaXterm自带的X Server，显示出图形化界面。OpenHarmony代码使用的是gitee上最新的master分支代码（截至2021年9月），使用内置示例工程wifi-iot项目，对wifi-iot项目做静态分析。

开发环境的配置

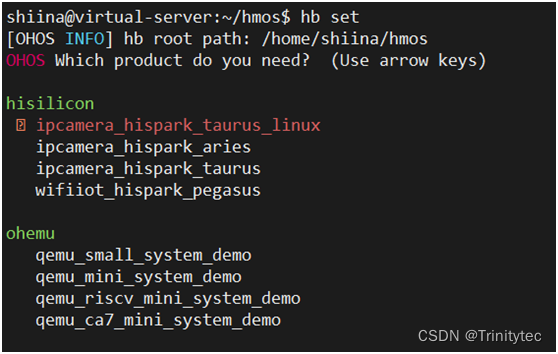

安装好Ubuntu server系统和Helix QAC2021.2静态测试工具之后，就可以开始开发环境的配置。按照官方文档教程，通过apt安装必要的库和工具，使用官方文档推荐的“通过repo+https”方式下载源代码到虚拟机中。下载完成后，在shell里面输入hb set命令，设置当前的代码的根目录，以及要编译的项目，在这里选择代码中内置的wifiiot_hispark_pegasus项目。

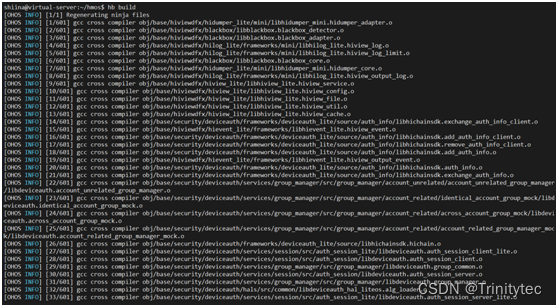

选择完成后，开发相关的环境配置完成，接下来尝试编译源代码，输入hb build命令，就可以开始构建编译源代码了。

这一步的目的是确保源代码能够正确编译，没有任何编译错误，也就代表代码的开发环境配置完成。


测试环境的配置

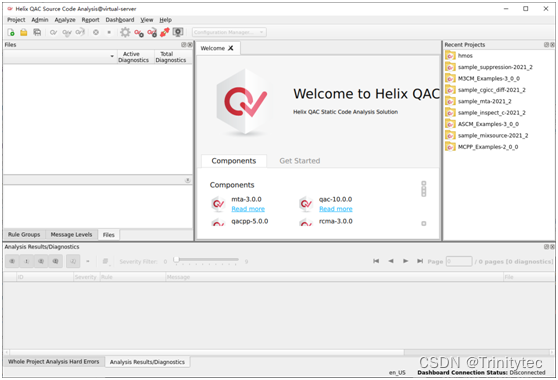

使用Helix QAC对代码进行静态分析时，必要的前置条件就是确保代码可以完全编译成功，没有任何编译错误，只有这样才能保证静态分析的结果是可信的。在上一步已经验证代码是可以完全正确编译的，接下来就可以打开Helix QAC，创建一个静态分析项目，对代码进行静态分析。输入./qagui，就可以打开Helix QAC的图形化界面。

整个静态分析的过程均可以在图形化界面中完成，同时也提供了命令行的操作方式，便于和CI系统集成，在整个项目开发周期内，持续不断确保高标准代码质量。


创建一个静态分析的项目

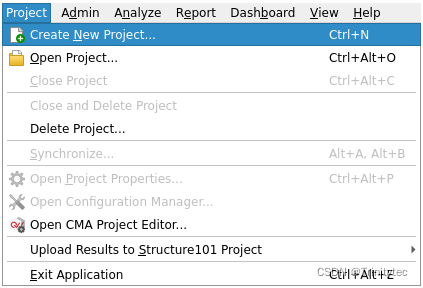

到菜单Project->Create New Project，打开测试环境创建向导。

打开之后，根据实际需要设置项目的目录和项目名称。

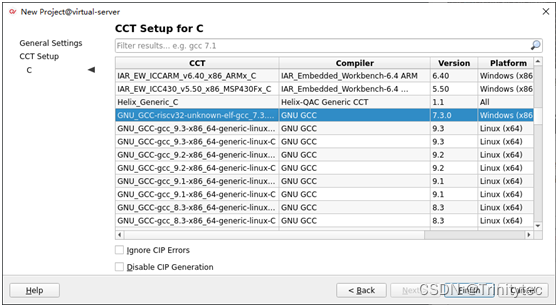

根据实际使用的编译器，选择编译器对应的CCT，在这里，OpenHarmony中的wifi-iot项目是由riscv32-unknow-elf-gcc编译器编译的，在这里选择riscv32-unknow-elf-gcc编译器对应的CCT。

导入项目代码

项目创建完成，就可以导入代码，对代码做静态分析。在这里可以通过同步的方式，导入代码。

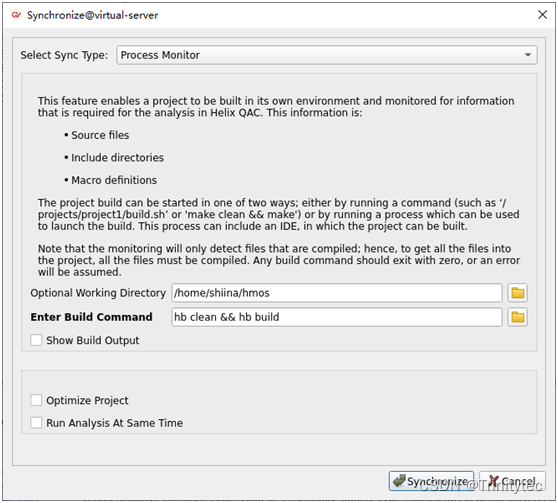

菜单Project->Synchronize，打开同步配置窗口，输入项目代码根目录，再输入编译命令，就可以导入源代码。同步需要对项目做rebuild，所以要事先清除，编译命令输入hb clean && hb build，点击Synchronize，会自动调用编译命令对代码完整编译，同时监控编译过程，把所有编译到的文件都导入到Helix QAC静态分析项目中。

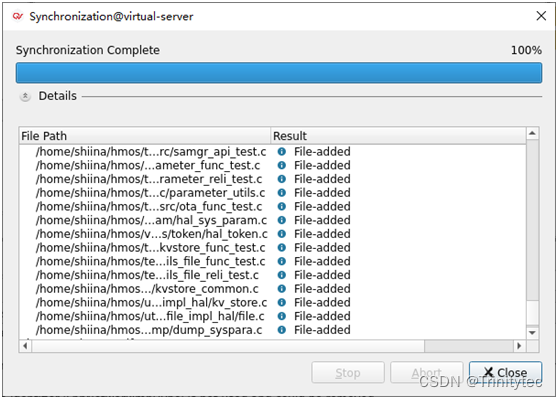

同步完成后，可以看到被添加进Helix QAC静态分析项目的源文件。

静态分析代码以及分析结果

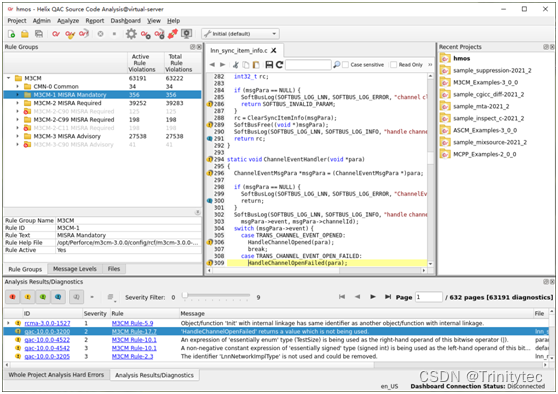

点击分析按钮，就可以对项目中所有的代码进行静态分析，在这里使用MISRA C 2012 规则，对代码的编码规范做检查。分析完成可以看到结果以及分析之后的数量。

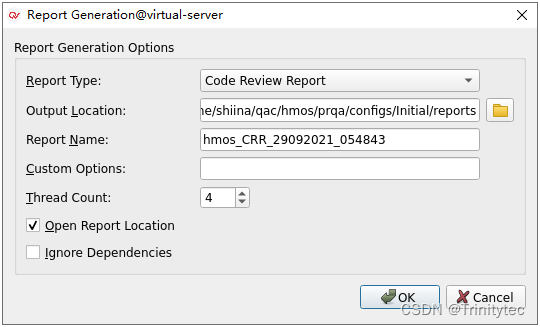

针对当前代码版本的OpenHarmony代码，经过Helix QAC的静态分析，使用MISRA C 2012编码规范，总共发现了违反MISRA C 2012 规则的数量是63222，其中违反MISRA C 2012 Mandatory的数量是356，违反MISRA C 2012 Requird数量是39481。违反MISRA C 2012 Advisory的数量是27538。违反Mandatory分类和required分类的代码需要做出更正，违反Advisory分类的代码，可以根据需要做出修正。Helix QAC还可以自动生成报告，这里对于当前的分析结果生成一份代码审查报告（Code Review Report，CRR）。

 以下是报告截图（部分）
