如何使用PPKⅡ测试nRF54L15DK功耗

使用PPKⅡ测试nRF54L15DK功耗

如何使用PPKⅡ测试功耗

PPK:PPKⅡ(Power Profiler Kit II)是Nordic Semiconductor推出的一款专业功耗分析与供电工具,主要用于测量和优化低功耗嵌入式设备的电流消耗,同时可为被测设备供电

nRF54L15DK:nRF54L15DK 是 Nordic Semiconductor 推出的一款专为 nRF54L 系列无线 SoC 设计的开发套件,旨在帮助开发人员快速评估和开发基于该系列芯片的物联网应用

这个文章给读者演示一下如何使用PPKⅡ测试nRF54L15的DK

nRF Connect for Desktop
下载链接:https://www.nordicsemi.com/Products/Development-tools/nRF-Connect-for-Desktop/Download#infotabs
在这里插入图片描述

测试

烧录peripheral_uart例程,具体怎么烧录可以看我上一篇博客

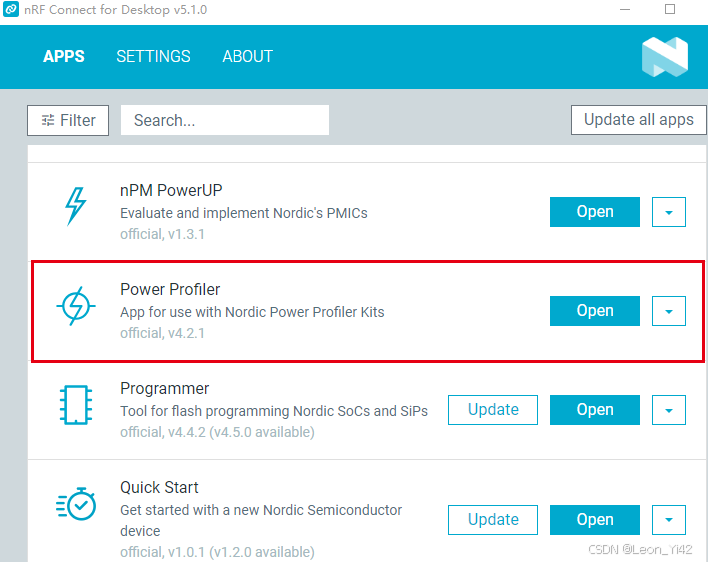

打开nRF Connect for Desktop,安装Power Profiler工具
1、将PPK通过USB电缆连接电脑,选择PPK
2、选择使用电源模式
3、将电压设置为3000mV
在这里插入图片描述
在这里插入图片描述

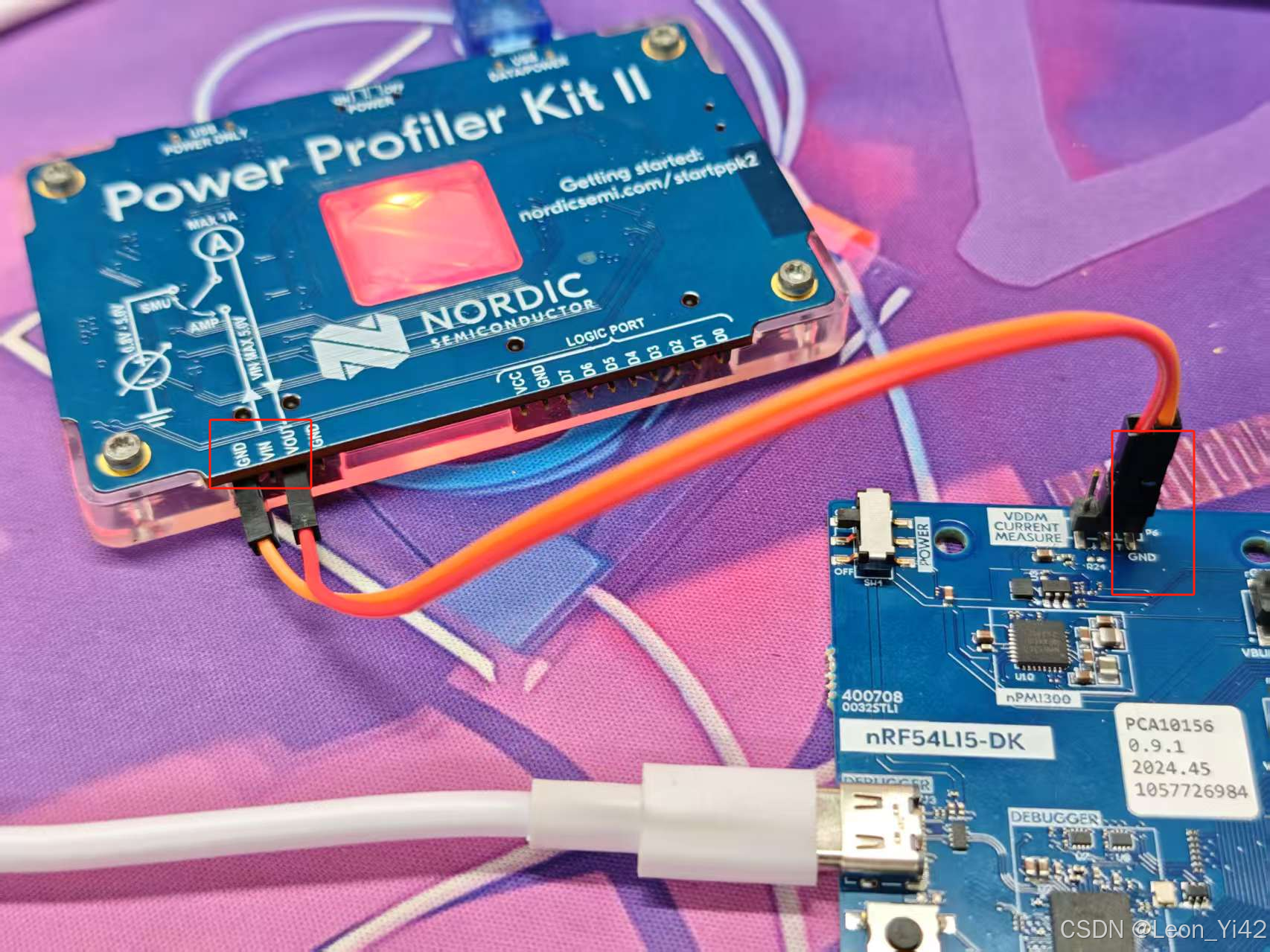

4、使用杜邦线向如下方式连接,注意DK的也要插上USB线在这里插入图片描述

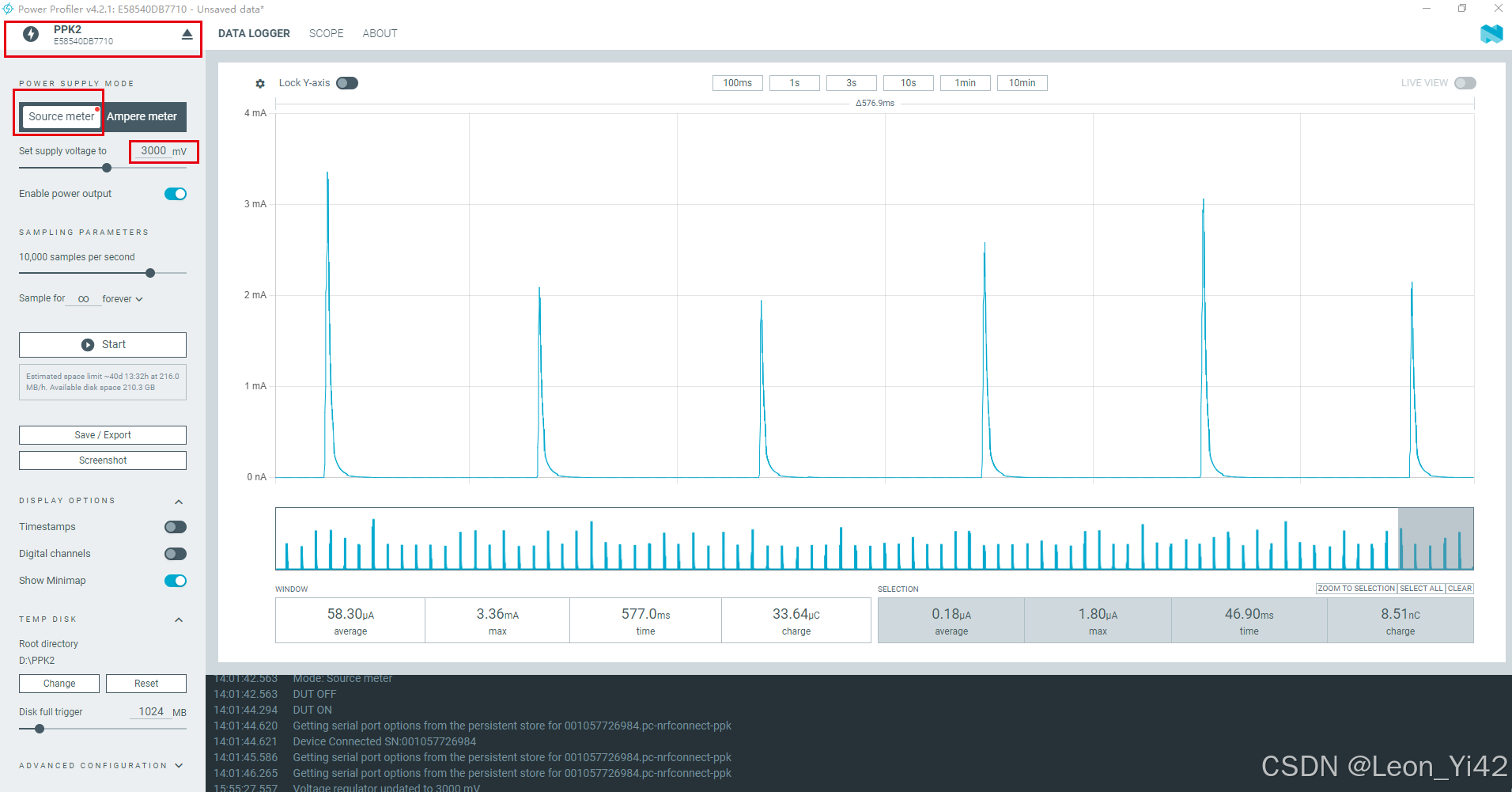

5、接下来就可以测试功耗数据了

在这里插入图片描述
6、可以点击旁边的save/export 进行保存和导入,方便下次观察本次数据,或者进行功耗对比

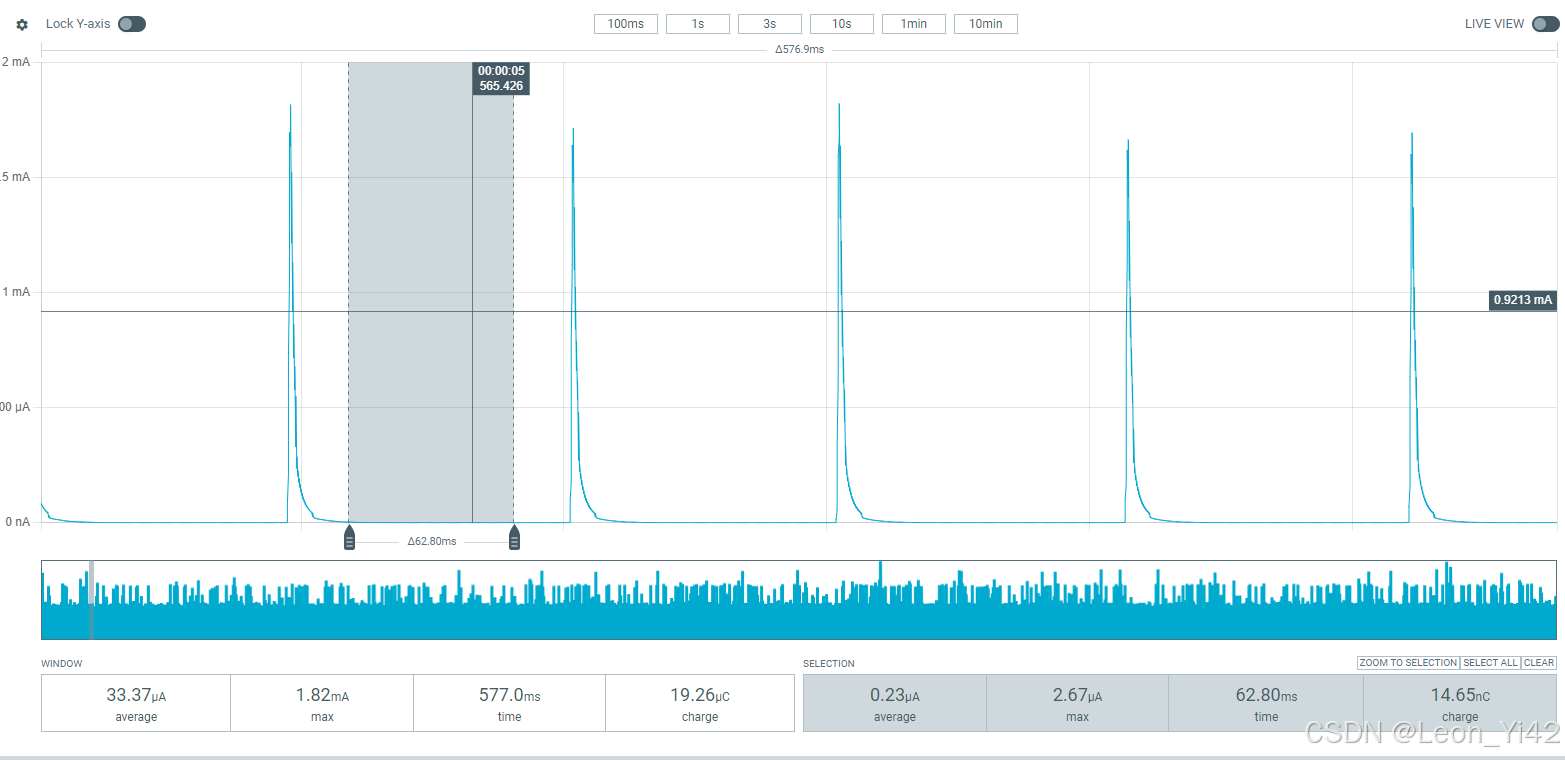

在这里插入图片描述
