【实验】ESP32驱动WS2812芯片RGB灯光实现

设计简介

本设计是直接在图灵哥ESP32S3最小系统核心板上完成的，板子上已经有了WS2812的驱动芯片和RGB灯珠了，因此我们就不用再外接任何设备了，非常方便。

WS2812驱动芯片简介

WS2812是一款集成了控制电路和RGB发光单元的智能外控LED光源，采用单总线通信方式，广泛应用于全彩LED灯带、灯条、模块等产品的生产。WS2812具有以下特点：

1. 单线传输：只需一根信号线即可实现数据的接收与传输，简化了电路设计，降低了生产成本；
2. 高集成度：WS2812内置了恒流驱动、温度补偿、颜色调光等功能，无需外接其他驱动电路；
3. 高亮度：采用高性能的RGB发光单元，发光亮度高，色彩鲜艳；
4. 可调光：通过软件设置，可实现256级亮度调节，满足不同场景的需求；
5. 高刷新率：支持高达400Hz的刷新率，画面稳定，无闪烁；
6. 宽电压范围：输入电压范围在4.5-5.5V，兼容性强，可适用于各类电子产品；
7. 灵活性：WS2812灯珠可任意弯曲、裁剪，满足各种复杂场景的安装需求；
8. 兼容性：WS2812可与WS2811、WS2813等型号的灯珠兼容，方便升级和维护；
9. 节能环保：低功耗设计，符合节能减排的要求；

凭借以上优势，WS2812在全彩LED领域得到了广泛应用，如智能家居、舞台灯光、户外广告、景观照明等场景。随着技术的不断进步，WS2812将为人们的生活带来更多美好光影体验。

WS2812时序特性

WS2812的时序特性是其通信协议的核心，它通过特定的时序来编码数据，从而控制每个LED的颜色和亮度。以下是WS2812的时序特性：

1.数据传输格式

• WS2812使用单线串行通信协议；
• 数据以GRB（绿色、红色、蓝色）的顺序传输，每个颜色通道8位（即一个字节）；

2.数据编码

• 数据传输采用NRZ（Non-Return-to-Zero）编码方式；
• 逻辑高（1）和逻辑低（0）通过不同的脉冲宽度来表示；

3.逻辑高（1）：逻辑高由一个高电平脉冲组成，持续时间为0.85微秒（±150ns）；

4.逻辑低（0）：逻辑低由一个高电平脉冲组成，持续时间为0.4微秒（±150ns）；

5.复位脉冲：在发送数据之前，需要提供一个低电平的复位脉冲，持续至少50微秒，以初始化LED链；

6.颜色数据传输：

• 每个颜色通道的数据从最高位（MSB）开始传输；
• 在每个颜色通道的数据传输完毕后，WS2812会自动将数据锁存并显示；

7.刷新率：WS2812支持高达400Hz的刷新率，这意味着每秒可以更新颜色数据400次；

8.数据传输率：数据传输速率大约为800kbps（千比特每秒）；

9.数据传输顺序：数据从第一个WS2812开始，依次通过每个LED的DI（数据输入）引脚传输到下一个LED，直到链中的最后一个LED；

10.级联能力：WS2812具有级联能力，可以连接多个LED，但总长度受限于数据传输速率和信号完整性。

程序设计

实验目的：学习GPIO作为输出的使用，驱动芯片ws2812，点亮RGB灯,实现炫彩效果；

硬件资源及引脚分配：LED --> IO48；

实验现象：RGB灯将实现红色、绿色、蓝色、红色，循环显示的效果；

注意事项：编译代码之前先下载库文件<Adafruit_NeoPixel.h>，

 1 点击工具---管理库；

 2 在筛选搜索结果中 输入 Adafruit_NeoPixel ；

 3 选择 Adafruit NeoPixel by Adafruit 库安装；

代码文件如下

led_rgb.ino

/**
 ******************************************************************************
 * @file     01_led_rgb.ino
 * @author   Turringer software group
 * @version  V1.0
 * @date     2024-09-20
 * @brief    RGB灯炫彩实验
 ******************************************************************************
 *
 * 实验平台：图灵哥 TRGESP32S3核心板
 * 实验目的：学习GPIO作为输出的使用，驱动芯片ws2812，点亮RGB灯,实现炫彩效果
 *
 * 硬件资源及引脚分配：
 * 1, LED --> ESP32S3 IO
 *    LED --> IO48
 *
 * 实验现象：
 * 1, RGB灯将实现红色、绿色、蓝色、红色，循环显示的效果
 *
 * 注意事项：
 * 编译代码之前先下载库文件<Adafruit_NeoPixel.h>
 ******************************************************************************
 */
#include "led_rgb.h"
/**
 * @brief    当程序开始执行时，将调用setup()函数，通常用来初始化变量、函数等
 * @param    无
 * @retval   无
 */


void setup()
{
  led_init();
}

/**
 * @brief    循环函数，通常放程序的主体或者需要不断刷新的语句
 * @param    无
 * @retval   无
 */

void loop()
{
  led_flash();

}

led_rgb.cpp

/**
****************************************************************************************************
 * @file     led_rgb.cpp
 * @author   charles
 * @version  V1.0
 * @date     2024-09-20
 * @brief    RGB灯炫彩实验
 ******************************************************************************
 *
 * 实验平台：图灵哥 TRGESP32S3核心板
 * 实验目的：学习GPIO作为输出的使用，驱动芯片ws2812，点亮RGB灯,实现炫彩效果
 *
 * 硬件资源及引脚分配：
 * 1, LED --> ESP32S3 IO
 *    LED --> IO48
 *
 * 实验现象：
 * 1, RGB灯将实现红色、绿色、蓝色、红色，循环显示的效果
 *
 * 注意事项：
 * 编译代码之前先下载库文件<Adafruit_NeoPixel.h>
 *
 ******************************************************************************
 */

#include "led_rgb.h"

/**
* @brief       初始化LED相关IO口
* @param       无
* @retval      无
*/

Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);

void led_init(void)
{
  delay(500);
  strip.begin();           // 初始化灯带
  strip.show();            // 所有LED灯关闭
}

void led_flash()
{
  int i;
  for (i = 0; i < NUM_LEDS; i++)
  {
    strip.setPixelColor(i, 20, 0, 0);  // 设置颜色为红色
    strip.show();              // 展示颜色
    delay(50);                 // 50毫秒的延迟
  }
  for (i = 0; i < NUM_LEDS; i++)
  {
    strip.setPixelColor(i, 0, 20, 0);  // 设置颜色为绿色
    strip.show();              // 展示颜色
    delay(50);                 // 50毫秒的延迟
  }
  for (i = 0; i < NUM_LEDS; i++)
  {
    strip.setPixelColor(i, 0, 0, 20);  // 设置颜色为蓝色
    strip.show();              // 展示颜色
    delay(50);                 // 50毫秒的延迟
  }
}

rgb_led.h

#include <Adafruit_NeoPixel.h>

/**
****************************************************************************************************
 * @file     led_rgb.h
 * @author   charles
 * @version  V1.0
 * @date     2024-09-20
 * @brief    RGB灯炫彩实验
 ******************************************************************************
 * 实验平台：图灵哥 TRGESP32S3核心板
 * 实验目的：学习GPIO作为输出的使用，驱动芯片ws2812，点亮RGB灯,实现炫彩效果
 *
 * 硬件资源及引脚分配：
 * 1, LED --> ESP32S3 IO
 *    LED --> IO48
 *
 * 实验现象：
 * 1, RGB灯将实现红色、绿色、蓝色、红色，循环显示的效果
 *
 * 注意事项：
 * 编译代码之前先下载库文件<Adafruit_NeoPixel.h>
 *
 ******************************************************************************
 */
#ifndef __LED_H
#define __LED_H

#include "Adafruit_NeoPixel.h"

#define PIN 48    // 控制灯带的引脚
#define NUM_LEDS 1  // 灯带上灯的数量

void led_init(void);
void led_flash(void);

#endif

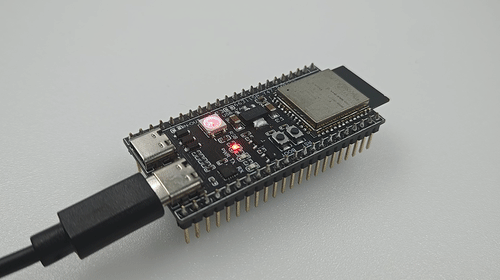

实验效果如下

实验到此结束，感谢观看。
