炬力北方微 芯片AM8275/AM8272/AM8269D

无线投屏/同屏器/无线视频/无线方案/无线图传 | 炬力北方微 芯片/方案AM8360、AM8268、AM8270、AM8271、AM8272、AM8275 | 第三代无线视频/无线投屏器/投屏神器/投屏盒子/手机投屏器/手机推送器,免费提供全套设计|软件定制

炬力北方微 芯片AM8275/AM8272/AM8269D,是第三代同屏器芯片,支持手机和电脑通过特定协议将画面投到显示器/电视机

广泛应用玩教培、VR、便携屏、车载娱乐系统等

最高支持4K60无线同屏

支持苹果Airplay P2P、微软Miracast、谷歌Chromecast、DLAN、Rotate、Youtube TV、Meat TX全功能免切换

支持HDR

AM8275规格书/Datasheet

4K UHD MULTIMEDIA SOC

4K超高清多媒体主控芯片

AM8275 是面向消费类的尖端高清媒体处理器 SoC(片上系统)具有独立安全操作系统的可信执行环境的电子产品,VP9 和 H.265 解码高达 Ultra HD,以及 H.264 FHD 媒体解码和编码,具有多个格式、无线/有线网络、数字电视和一整套高速外设。

AM8275 配备高性能四核 CPU,ARM Cortex-A53,具有 512K L2缓存嵌入。AM8275 集成了高效的 ARM Mali-470 图形处理单元(GPU) 加速 2D 和 3D 图形处理。为了加速 OSD 和 2D 用户界面,

AM8275 的内置流媒体引擎提供常用的绘图功能。CPU 是专用于应用,而 AM8275 的大多数功能都利用单独的硬件电路来提供高效优化的系统。AM8275 的视频 DSP 专用于操作、解码各种格式的视频流,例如解码 4K2K H.265、全高清MPEG1 / 2 / 4 / H.264 / H.264 MVC,AVC / VC-1,VP8,VP9,AVS,AVS Plus,HD JPEG等。视频DSP还可以处理 H.264 格式的全高清编码。视频解码和编码可以同时运行

此外,AM8275 的视频后处理由视频处理子系统处理,该子系统支持3D去隔行扫描,视频缩放至4K2K等。音频解码由能够解码一组音频格式的音频 DSP,例如 DTS HD、Dolby® Digital Plus、TrueHD 和其他流行格式。音频 DSP 还执行音频后期处理。

AM8275 为丰富的操作系统提供安全的环境,带来 UHD 和 HDR 内容到大屏幕。安全的视频路径和安全存储对于安全系统至关重要。随着 ARM TrustZone 的部署和专有安全机制的实现,

AM8275 可保护视频和高度机密的信息免遭泄露。独立的安全操作系统在 AM8275 上运行。此外,AM8275 硬件还提供加密引擎,真随机数发生器,以及足够的一次性可编程ROM (OTP)空间

AM8275 支持一整套外设。带 PHY 的 HDMI 发射器是集成在 AM8275 中。HDMI接口支持HDCP。其他接口包括USB2.0集成 PHY 的主机/设备、NAND/NOR/eMMC 闪存控制器、支持读卡器SD/MMC、用于蓝牙的高速 UART、千兆以太网 MAC、4 位 SDIO、IrDA 接收器和双通道传输流接口。

AM8275 是一款经济高效的超高清媒体播放器 OTT 解决方案流媒体播放器、Android TV、数字电视机顶盒或 Miracast 无线显示适配器。

特征

系统和外设

ARM Cortex-A53 四核处理器

带浮点单元和霓虹灯

嵌入了SIMD引擎,支持64/32 位 ARMv8 架构

512KB 二级缓存

用于可信执行的 ARM TrustZone具有独立环境 (TEE)安全的操作系统和集成

安全硬件

支持 OpenGL ES1.1/2.0

具有硬件加速的视频 DSP

具有硬件加速功能的音频 DSP

最高支持 4GB DDR4/DDR3

具有 16 位双通道的 SDRAM数据接口

支持串行闪存和双 I/O 数据接口

支持NAND闪存,最大12 位 ECC

支持 eMMC 5.0

Boot-ROM 和 OTP(一次性

可编程 ROM)用于安全启动和密钥存储

集成 10/100 以太网 MAC 和PHY 和千兆以太网 MAC

集成三重USB2.0高速支持 OTG 控制器和 PHY

用于 USB Type-C 插座支持 SDIO 3.0 接口

支持SD3.0接口

支持SGMII

支持 PCI Express 2.0

支持UART/I2C/GPIO/Ir

一个用于音频的 I2S 接口(2 通道)输入

IEC 60958 (SPDIF) 数字音频输出

7.1 声道下混

MPEG I 第 1、2、3 层(2 通道)和 MPEGII 第 1、2 层(多通道)

LPCM、ADPCM、ALAC、FLAC、AAC、WAV、AIFF、VSELP 和 OGG Vorbis

DTS HD、杜比数字 Plus、TrueHD(仅限持牌人)

WMA/WMA Pro、杜比数字 AC3、和 DTS(仅限被许可人)

LPCM/ADPCM/MP3/AAC音频录音

支持 DTS 广播(仅限被许可人)

杜比数字消费编码器有能力(仅限被许可人)

视频接口和功能

带 12 位视频 D/A 的电视编码器变换 器

NTSC 和 PAL 电视系统

复合模拟视频输出

同步标清和高清输出

带 CEC 的 HDMI v2.0b 发射器,支持 3D over HDMI

3D去隔行扫描

位图OSD

支持 CGMS-A、WSS

电源设计

支持动态电压频率缩放

其他

热传感器

电压传感器

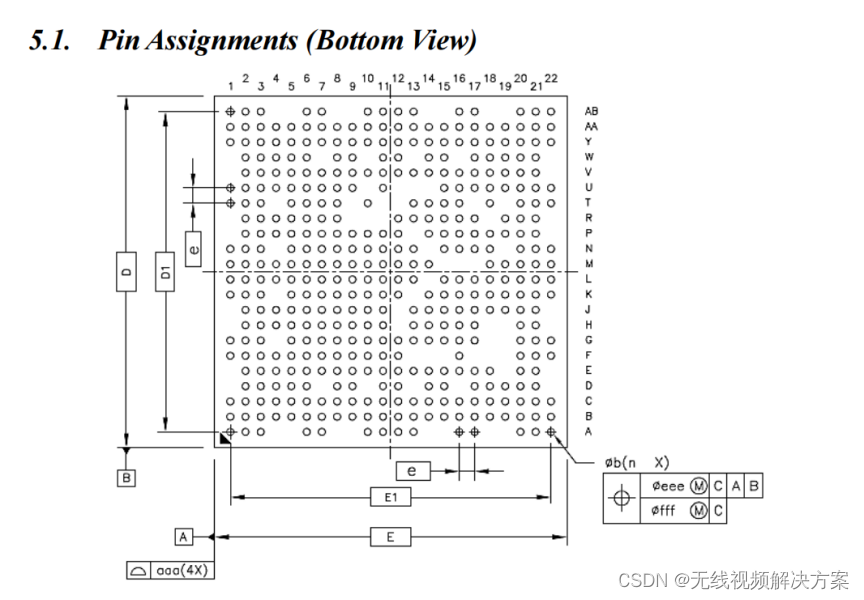

封装:15mm x 15mm,TFBGA 406,带0.65mm球距
