MS9121/MS9122/MS9125/MS9132是合肥宏晶微电子推出的一系列国产USB 图形显示芯片，包括USB TO VGA、USB TO HDMI、USB TO HDMI+VGA、USB3.0 TO HDMI等芯片，该系列芯片集成度高，外围精简，设计简单，最高支持1080P视频输出，支持I2C音频。广泛应用于电脑配件USB 外置显示等市场应用。

AM7268N\AM8266，是炬力北方微的一款USB  TO HDMI 信号转接芯片，USB外置显卡 USB图形显示SOC

特点是占用带宽小，只要USB 2.0 信号就可以出1080P，所以理论上在一路USB 3.0信号下，可以无限扩展异显界面，且不影响HUB下其他USB 3.0 接口的速度。

支持苹果电脑多屏异显，苹果电脑MST，同时四路以上异显的USB MST

QFN封装小体积、精简外围，线路设计简单，无需DDR、节省空间。

绝大部分应用场景下，AM8268N/AM8266可以直接在功能上平替MS9121/MS9122/MS9125/MS9132。

AM8268N/AM8266广泛应用在

USB 显示适配器

监控/监视器

通用扩展坞

零售客户端

数字标牌

视频墙

工厂自动化IPC

大型游戏机

POS（销售终端）

小型外形规格,低电耗嵌入式图形

MS9121/MS9122/MS9125/MS9132 规格书|Datasheet

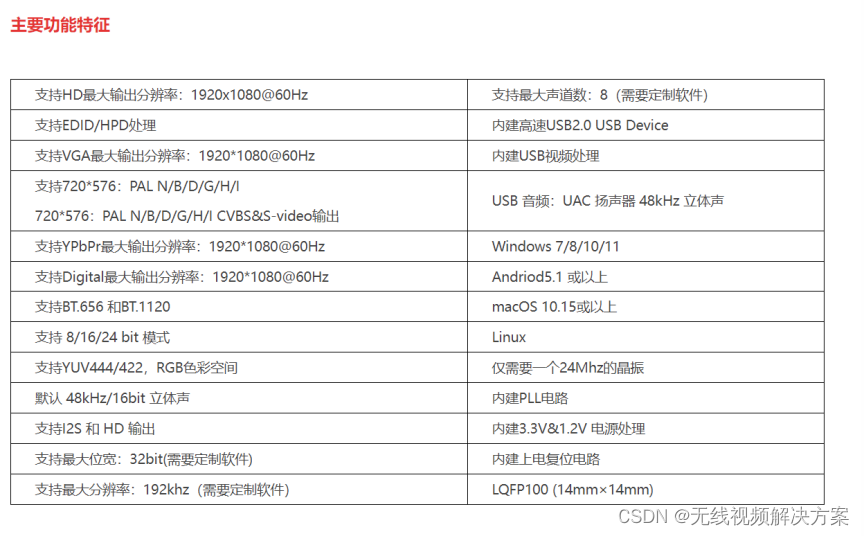

MS9120 是一款USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、视频DAC、HD 数据接口和音视频处理模块，MS9120可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持VGA、HD、Digital out、CVBS、S-Video、YPbPr视频接口。

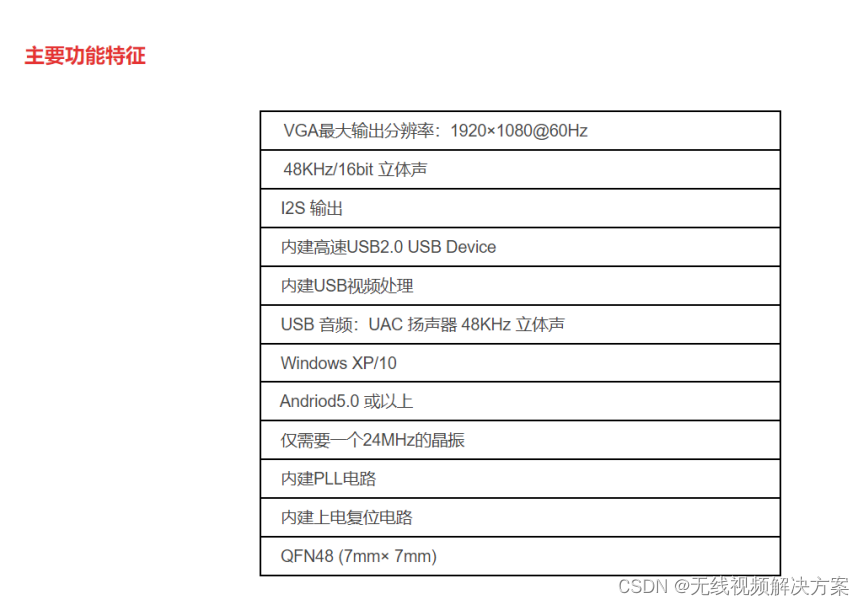

MS9121是一款单芯片USB投屏器，内部集成了USB2.0控制器和数据收发模块、视频DAC和音视频处理模块，MS9121可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备上，支持VGA视频接口。

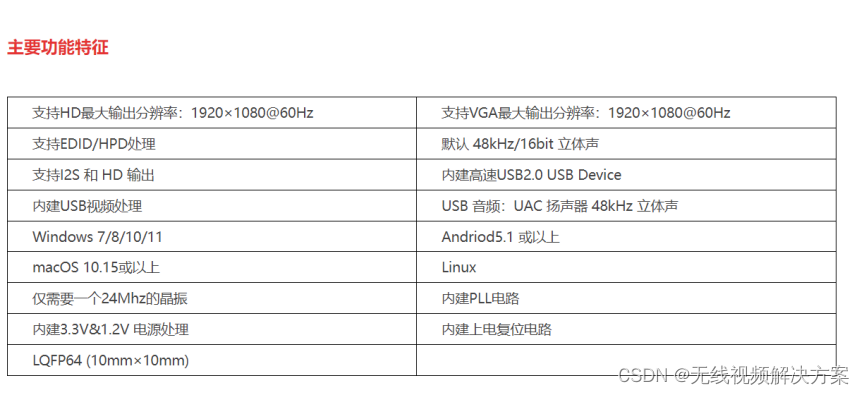

MS9125 是一款USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、视频DAC、HD接口和音视频处理模块，MS9125可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备上，支持VGA和HD视频接口。

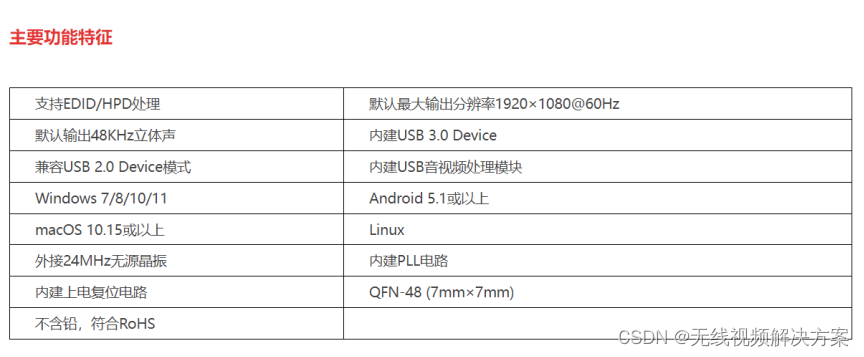

MS9132是一款USB 3.0投屏芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS9132可以通过USB 3.0接口将PC、智能手机、平板电脑上的信息显示或扩展到更大尺寸的显示设备，支持HD视频接口输出。

AM8268N/AM8266规格书/Datasheet

USB2.0 TO HDMI 1080P

USB外置显卡 USB图形显示SOC

USB MST 苹果MST、苹果异显、四屏异显

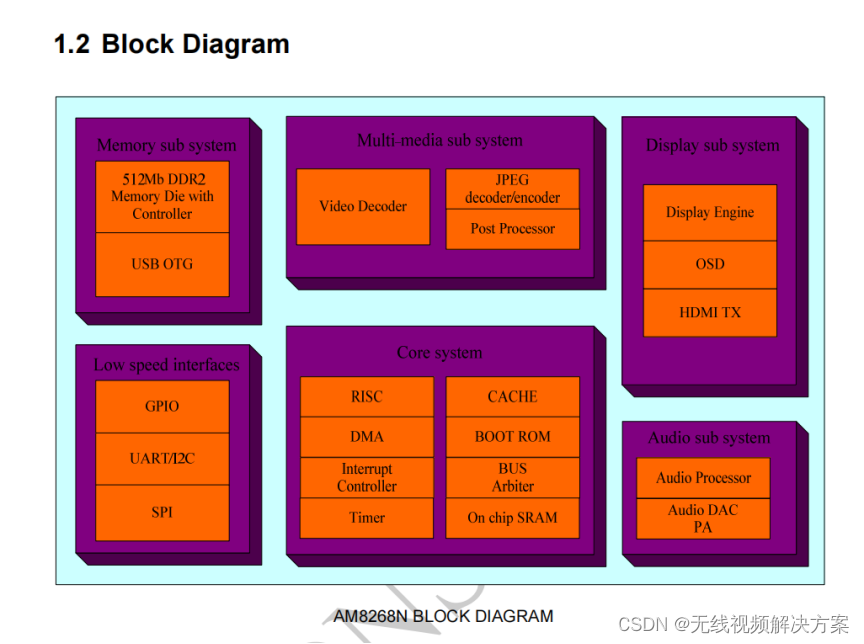

Actions Micro的AM8268N处理器是高度集成的混合信号SoC，多媒体应用程序。

AM8268N嵌入式CPU是一款高性能、低功耗的32位RISC核心采用DSP指令扩展，运行速度可达800MHz。

AM8268N处理器采用硬连线多格式视频解码器，支持大型各种流行的视频格式，包括：H.264、RMVB、MPEG1/2/4和全高清分辨率的VC1。

AM8268N集成图像/视频后处理器和显示引擎提供强大的图像处理能力，如无缝放大/缩小、裁剪、旋转、颜色空间转换、伽玛校正，边缘增强、抖动、亮度、对比度和饱和度调整。此外，可配置FIR保留用于其他特效扩展。两层OSD窗口可以配置为大到全屏，颜色深度在1位到32位真彩色的范围内。

AM8268N多媒体处理器提供了显示解决方案：借助片上HDMI。

AM8268N还集成了DDR2/DDR3 SDRAM控制器、1个USB OTG控制器、UART、，

I2C、SPI等。

AM8268N中集成了512Mb DDR2内存芯片，因此无需挂上DDR2内存

特色

AM8268N提供了高级别的系统集成，以支持各种各样的应用程序。

AM8268N的功能包括：

32位RISC核心

32K字节指令缓存和数据缓存

F/W可以透明地从直流到800MHz进行编程

用于多媒体加速的DSP指令

静态设计允许在运行时更改时钟以节省电源

JPEG解码器

支持JPEG基线

支持YCbCr 4:2:0平面和半平面

支持YCbYCr和CbYCrY 4:2:2交错

支持图像大小：从80x16到4672x3504

支架旋转：+90°、-90°

图像/视频后处理器

以任意非整数比例缩放图像

水平和垂直尺寸的单独比例

图像裁剪

图像交叉

H.264配置文件和级别高达高配置文件，级别1-4.1

MPEG-4视频配置文件和级别高级简单配置文件（帧图片），级别0-5

H.263配置文件和级别配置文件0、级别10-70。图像大小高达720x576，

不支持时间代码扩展

VC-1剖面和水平简单和主要剖面；低、中、高水平

MPEG-2/MPEG-1主配置文件；低级别和主级别，MPEG-1

不支持D图片RV8/9/10

AM8268N数据表v1.0.0 Actions微型专有

图像旋转，90度、180度和270度以及水平/垂直翻转

图像掩模，可以防止在两个矩形区域上写入输出图像

支持YUV444/YUV422/RGB888/RG565作为alpha混合的掩码窗口（256级）

YUV/RGB转换

最大输出图像大小可达1920x1080

显示引擎

YCbCr/RGB转换，用户可定义的转换系数

以任意非整数比例放大图像

水平和垂直尺寸的单独比例

亮度、对比度和饱和度调整

边缘增强

动态对比度调整

单独对RGB通道进行直接映射伽玛校正

24位到16/18位拜耳模式/1D/2D方法抖动

支持逐行和交错输入格式

支持YUV4:2:2（交错）、YUV4:2:0（半平面）、RGB565、RGB888输入形式

16x16硬件光标

ü

OSD

具有重叠的两层OSD窗口

每个窗口的8级alpha混合

1,2,4或8位OSD位图数据宽度

OSD窗口中允许的透明像素

两个可配置的OSD调色板

两个OSD窗口中的每一个都可以直接从系统存储器中获取RGB565/ARGB8888数据

ü

显示界面

支持HDMI Tx，符合行业标准HDMI 1.2

支持高达1920x1080的输出大小

可配置的水平同步中断

ü

音频

多格式音频解码器：MP1/MP2/MP3/WMA/AAC/AAMR-NB/WAV/PCM/ADPCM

内置立体声18位西格玛-德尔塔DAC：SNR>92db（无a权重），18位，采样率

8/12/11.05/16/22/24/32/44.1/48

支持32级音量控制

存储器控制器

与高达1066Mbps的512Mb DDR2芯片集成

OTP ROM 64位芯片ID

ü

DMA控制器

8个物理通道和4个总线通道

跨步模式支持

软件可配置优先级

ü

引导ROM

带引导加载程序的片上引导ROM

系统可以从SPI或闪存加载

ü

USB 2.0 OTG

符合通用串行总线规范。2.0版。

符合USB2.0规范修订版1.0a的即时补充。

支持与中的一个低速、全速或高速设备进行点对点通信

主机模式。

支持全速或高速外围模式。

支持USB大容量存储类仅批量传输版本1.0作为主机或设备。

支持电子静态图像成像图片传输协议（PTP）

支持使用pict桥直接打印功能

支持作为主机的1.1版打印设备的通用串行总线设备类定义

支持通用串行总线静态图像捕获设备定义修订版1.0作为主机

端点的可配置/可编程大小。

可配置/可编程的单缓冲、双缓冲、三缓冲或四缓冲。

可编程类型的端点。

支持高速高带宽同步和中断传输。

支持暂停、恢复和电源管理功能。

支持USB唤醒

ü

其他接口

UART/I2C/SPI

3个外部中断

41个可配置GPIO与功能引脚共享

功率

1.3v用于核心13

IO为3.3伏/1.8伏

内置1.5v带隙参考

核心PLL、LCD PLL、音频PLL和DDR PLL支持扩频

封装

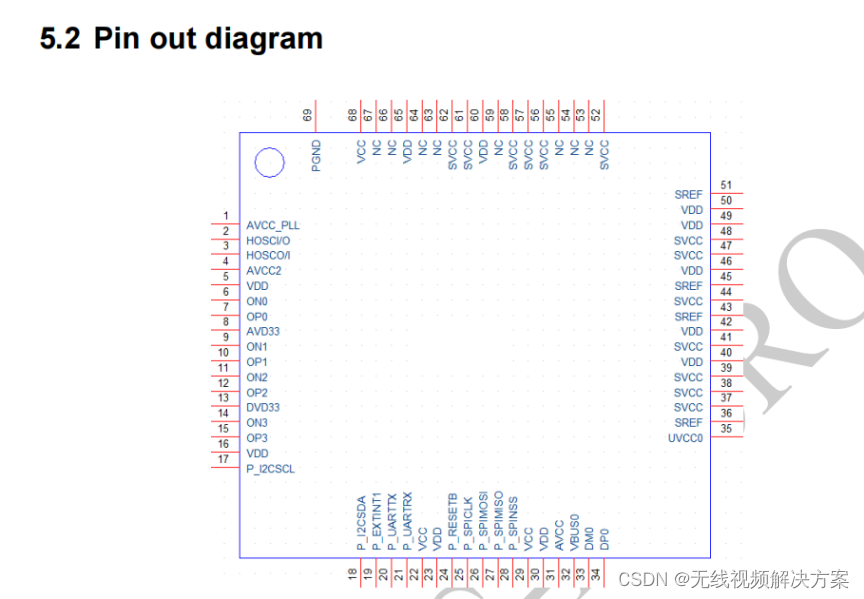

QFN 68（epad）
