高速USB转串口芯片CH343

CH343封装

截止目前,主要封装有

在这里插入图片描述

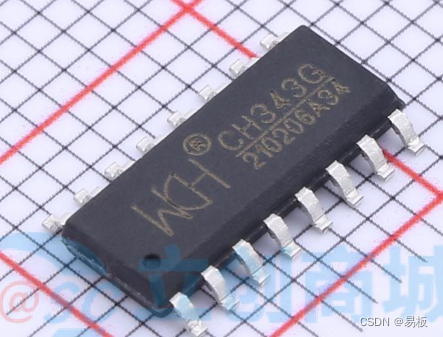

SOP16: CH343G

在这里插入图片描述

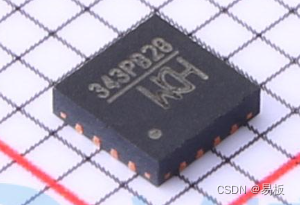

QFN16: CH343P

ESSOP10: CH343K,截止24年6月未生产

CH343串口速度

最高串口速度: 6Mbps,比CH340的2M,快3倍

1、概述

参考版本:1E
CH343 是一个 USB 总线的转接芯片,实现 USB 转高速异步串口,同时支持 115200bps 及以下通讯波特率的自动识别和动态自适应,提供了常用的 MODEM 联络信号,用于为计算机扩展异步串口,或者将普通的串口设备或者 MCU 直接升级到 USB 总线。

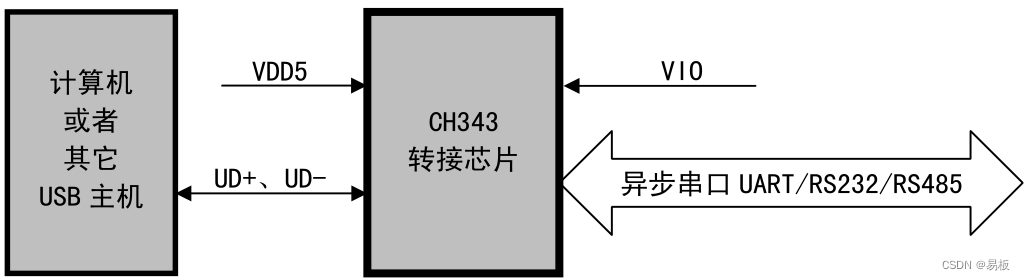

USB 转高速异步串口

USB 转高速异步串口

2、特点

全速 USB 设备接口,兼容 USB V2.0。
内置固件,仿真标准串口,用于升级原串口外围设备,或者通过 USB 增加额外串口。
计算机端 Windows 操作系统下的串口应用程序完全兼容,无需修改。
支持免安装的操作系统内置 CDC 类驱动程序或者多功能高速率的 VCP 厂商驱动程序。
硬件全双工串口,内置独立的收发缓冲区,支持通讯波特率 50bps~6Mbps。
可选自动识别和动态自适应在 115200bps 及以下的常用通讯波特率。
串口支持 5、6、7 或者 8 个数据位,支持奇校验、偶校验、空白、标志以及无校验。
支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
支持 CTS 和 RTS 硬件自动流控。
支持半双工,提供正在发送状态 TNOW 支持 RS485 切换。
通过外加电平转换器件,支持 RS232 接口。
USB 端支持 5V 电源电压和 3.3V 电源电压。
串口 I/O 独立供电,支持 5V、3.3V、2.5V、1.8V 电源电压。
内置上电复位,内置时钟,无需外部晶振。
CH343P 内置 EEPROM,可配置芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。
芯片内置 Unique ID(USB Serial Number)。
提供 SOP16 和 ESSOP10 及 QFN16 无铅封装,兼容 RoHS。

3、CH343封装和引脚定义

CH343封装和引脚定义

CH343封装和引脚定义

封装形式 塑体宽度 引脚间距 封装说明 订货型号
SOP16 3.9mm/150mil 1.27mm/50mil 标准的 16 脚贴片 CH343G
ESSOP10 3.9mm/150mil 1.00mm/39mil 带底板的窄距 10 脚贴片 CH343K
QFN16_3X3 3*3mm 0.5mm/19.7mil 方形无引线 16 脚 CH343P

注:CH343K/CH343P 的底板是 0#引脚 GND,是可选但建议的连接;其它 GND 是必要连接。
CH343 的 USB 收发器按 USB2.0 全内置设计,UD+和 UD-引脚不能串接电阻,否则影响信号质量。

4、引脚

SOP16 引脚号 ESSOP10引脚号 QFN16引脚号 引脚名称 类型 引脚说明
16 4 3 VDD5 电源 电源调节器正电源输入端,需要外接退耦电容
15 7 1 VIO 电源 I/O 端口电源输入端,需要外接退耦电容
1 3,0 2,0 GND 电源 公共接地端,需要连接 USB 总线的地线
4 10 6 V3 电源 内部电源调节器输出和内核及 USB 电源输入,当 VDD5 电压小于 3.6V 时连接 VDD5 输入外部电源,当 VDD5 电压大于 3.6V 时外接退耦电容
RST 输入 外部复位输入端,低电平有效,内置上拉电阻
5 1 7 UD+ USB 信号 直接连到 USB 总线的 D+数据线,不能额外串接电阻
6 2 8 UD- USB 信号 直接连到 USB 总线的 D-数据线,不能额外串接电阻
7 9 VBUS 输入 USB 总线的 VBUS 状态检测输入,内置下拉电阻
2 8 4 TXD 输出 串口的串行数据输出,空闲态为高电平
3<
