USB转串口芯片CH340

本篇文章将带领大家全面解析USB转串口芯片CH340，主要分为以下几个方面：

一、CH340芯片介绍

二、CH340芯片特点

三、CH340芯片封装

四、CH340芯片引脚说明

五、CH340芯片功能说明

六、CH340芯片应用电路

一、CH340芯片介绍

CH340是一个USB总线的转接芯片，可实现USB转串口或者USB转打印口。

在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

图1 CH340实物图

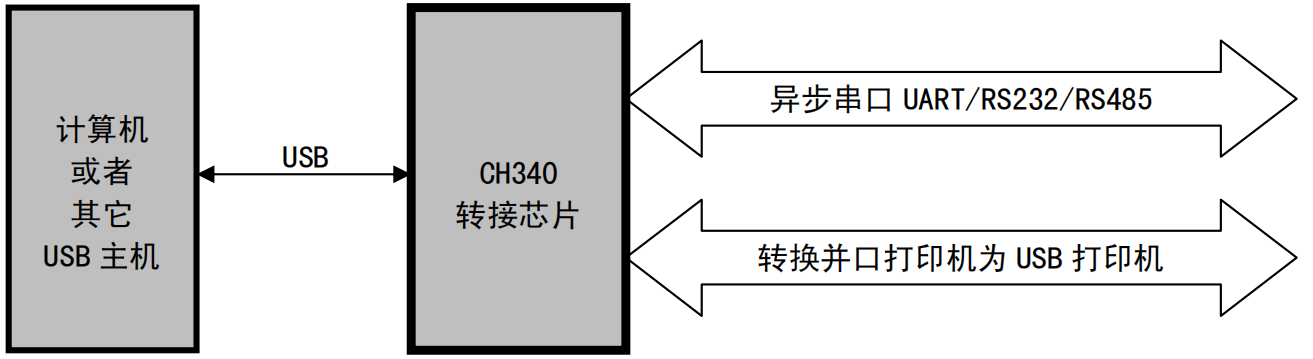

图2 CH340转换

二、CH340芯片特点

● 全速USB设备接口，兼容USBV2.0。

● 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

● 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

● 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

● 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

● 通过外加电平转换器件，提供RS232、RS485、RS422等接口。

● CH340R芯片支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。

● 内置固件，软件兼容CH341，可以直接使用CH341的VCP驱动程序。

● 支持5V电源电压和3.3V电源电压。

● CH340C/N/K/E/X/B内置时钟，无需外部晶振，CH340B还内置EEPROM用于配置序列号等。

● 提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装，兼容RoHS

三、CH340芯片封装
