USB 转串口芯片 CH340

目录

1、概述

2、特点

3、封装

4、引脚

6、参数

6.1  绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏）

6.2  电气参数（测试条件：TA=25℃，VCC=5V，不包括连接 USB 总线的引脚）

6.3. 时序参数（测试条件：TA=25℃，VCC=5V）

7、应用

7.1. USB 转 9 线串口（下图）

7.2. USB 转 RS232 串口（下图）

7.3. USB 转 RS232 串口，简版（下图）

7.4. USB 红外适配器（下图）

---

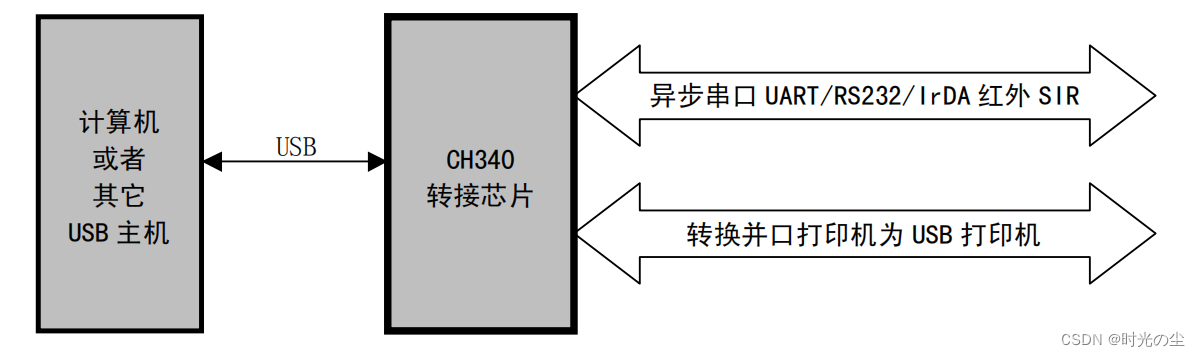

1、概述

        CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。

        在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

        在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。

2、特点

    ● 全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。

    ● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。

    ● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。

    ● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。

    ● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。

    ● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。

    ● 支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。

    ● 软件兼容 CH341，可以直接使用 CH341 的驱动程序。

    ● 支持 5V 电源电压和 3.3V 电源电压。

    ● 提供 SSOP-20 和 SOP-16 无铅封装，兼容 RoHS。

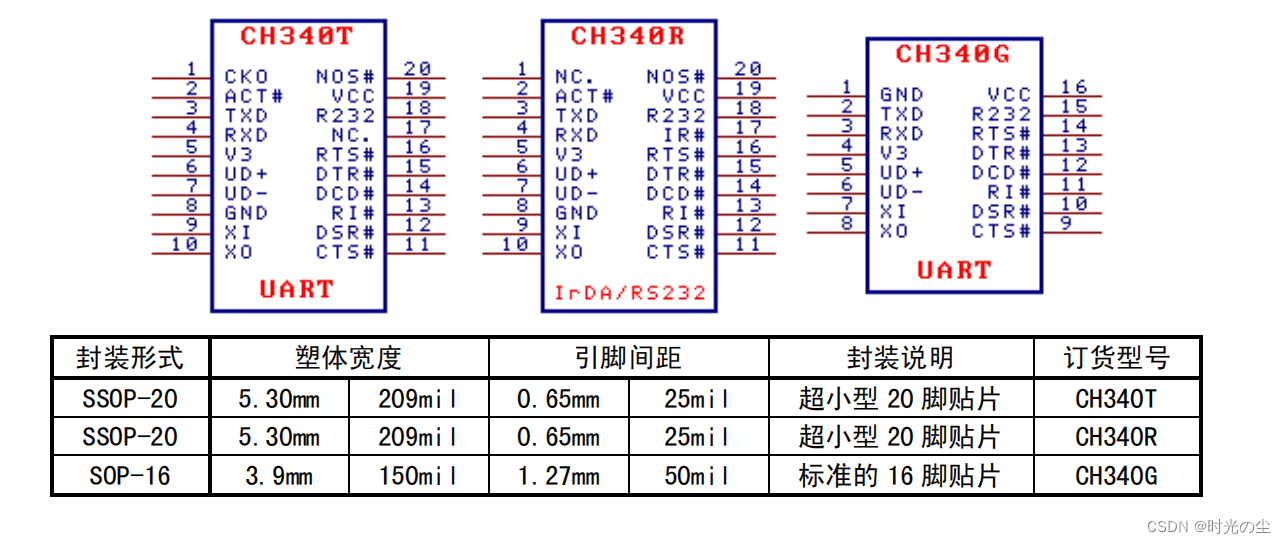

3、封装

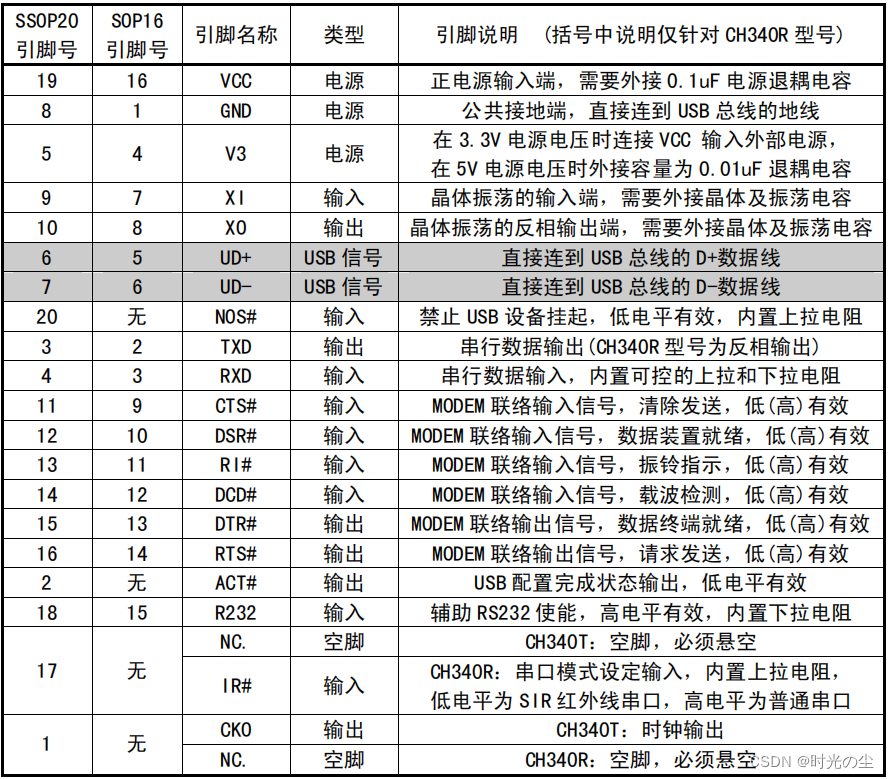

4、引脚

5、功能说明

        CH340 芯片内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。

        CH340 芯片内置了电源上电复位电路。

        CH340 芯片正常工作时需要外部向 XI 引脚提供 12MHz 的时钟信号。一般情况下，时钟信号由 CH340 内置的反相器通过晶体稳频振荡产生。外围电路只需要在 XI 和 XO 引脚之间连接一个 12MHz 的晶体，并且分别为 XI 和 XO 引脚对地连接振荡电容。

        CH340 芯片支持 5V 电源电压或者 3.3V 电源电压。当使用 5V 工作电
