差模干扰产生原因和差模电感电容工作原理

1 .差模干扰

简单的说就是线对线的干扰

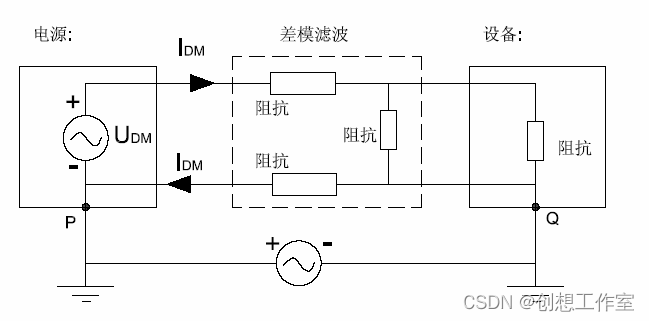

如图，我们可以看到差模的原理图。UDM就是差模电压，IDM 就是差模电流。IDM 大小相同，方向相反。

2．差模干扰产生的原因

差模干扰中的干扰是起源在同一电源线路之中(直接注入). 如同一线路中工作的电机,开关电源，可控硅等，他们在电
源线上所产生的干扰就是差模干扰。

3 如何影响设备

差模干扰直接作用在设备两端的，直接影响设备工作，甚至破坏设备。（表现为尖峰电压,电压跌落及中断.）

4．如何滤除差模干扰

主要采用差模电感 和 差模电容。

4-1 差模电感工作原理:

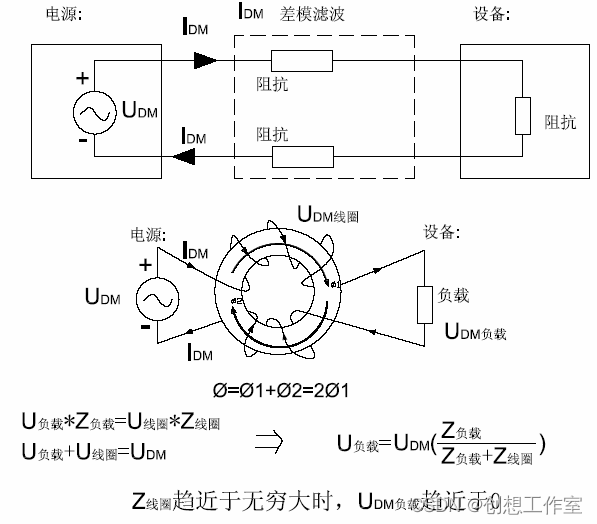

可以看到，当电流流过差模线圈之后，线圈里面的磁通是增强的，相当于两个磁通之和。

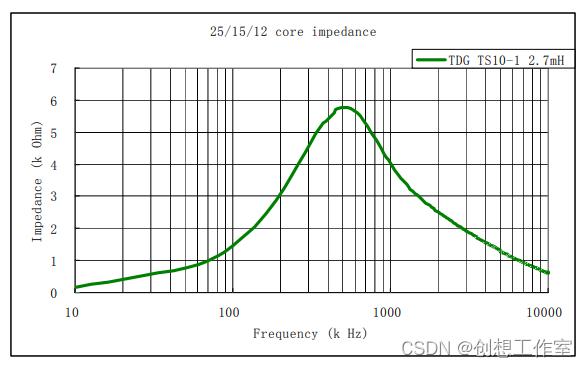

线圈特性 低频率低阻抗 高频率高阻抗 决定了在高频时利用它的高阻抗衰减 差模信号。（如图下图所示）：

当频率为 50Hz 时，线圈阻抗接近于 0，相当于一根导线，不起任何衰减作用。

当频率为 500k Hz 时， 阻抗达到 5k 欧, 而理想状态下，此时负载阻抗一般考虑为 50 欧，

根据上面公式，此时差模线圈分得了 99%的差模干扰电压，而负载只分得了 1%的差模干扰电压。

同时 电流也有很大衰减。 (可以算出此时线圈的差模插入损耗)

4-2 差模电容工作原理

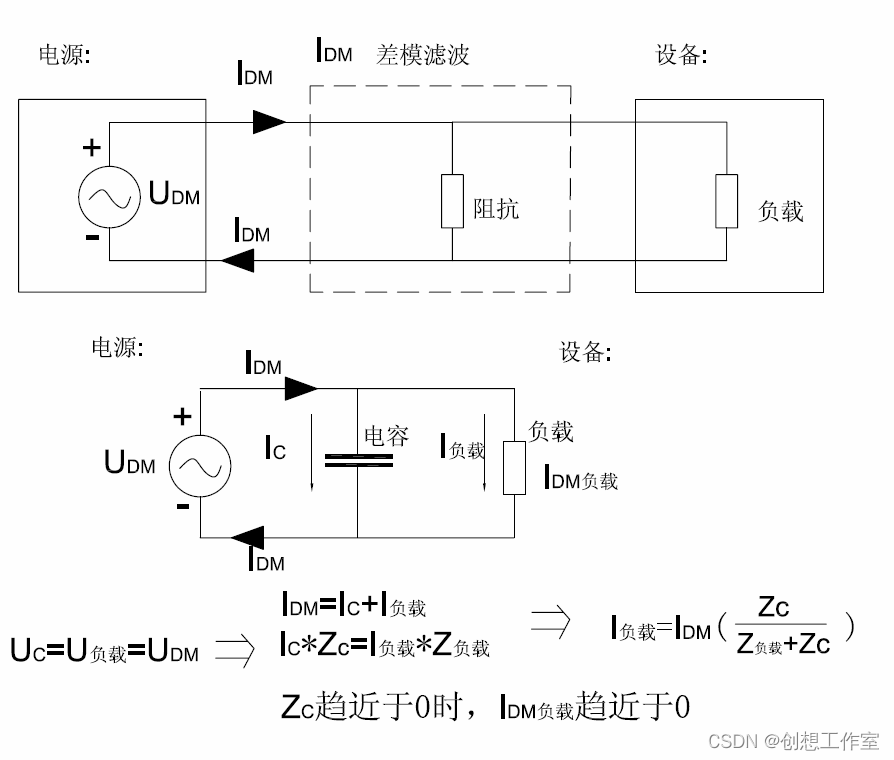

可以看到，

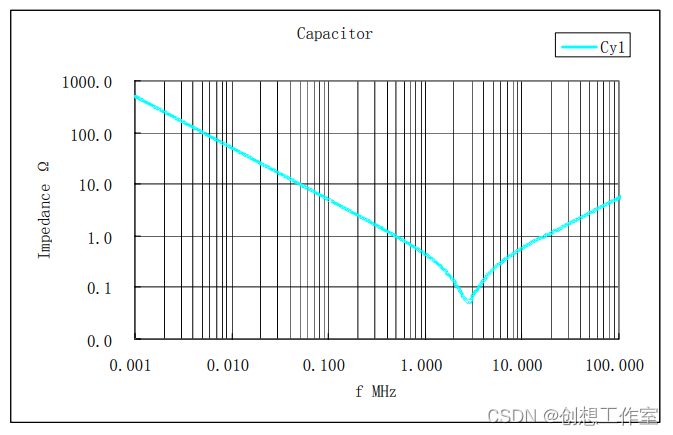

电容特性 低频率高阻抗 高频率低阻抗。 滤波器利用电容在高频时它的低阻抗短路掉差模干扰。（如图下图所示：）

当频率为 50Hz 时，电容阻抗趋近于无穷大，相当于短路，不起任何衰减作用。

当频率为 500k Hz 时， 电容阻抗很小, 根据上式可以看到 差模负载的电流衰减为趋近于 0

如当频率为 500k Hz 时 负载 50 欧 容抗 0.05 欧

此时电容分得了 99.9%的差模干扰电流，而负载只分得了 0.1%的差模干扰电流。

也就是说 500k Hz 时，电容使得差模干扰下降了 30dB.
