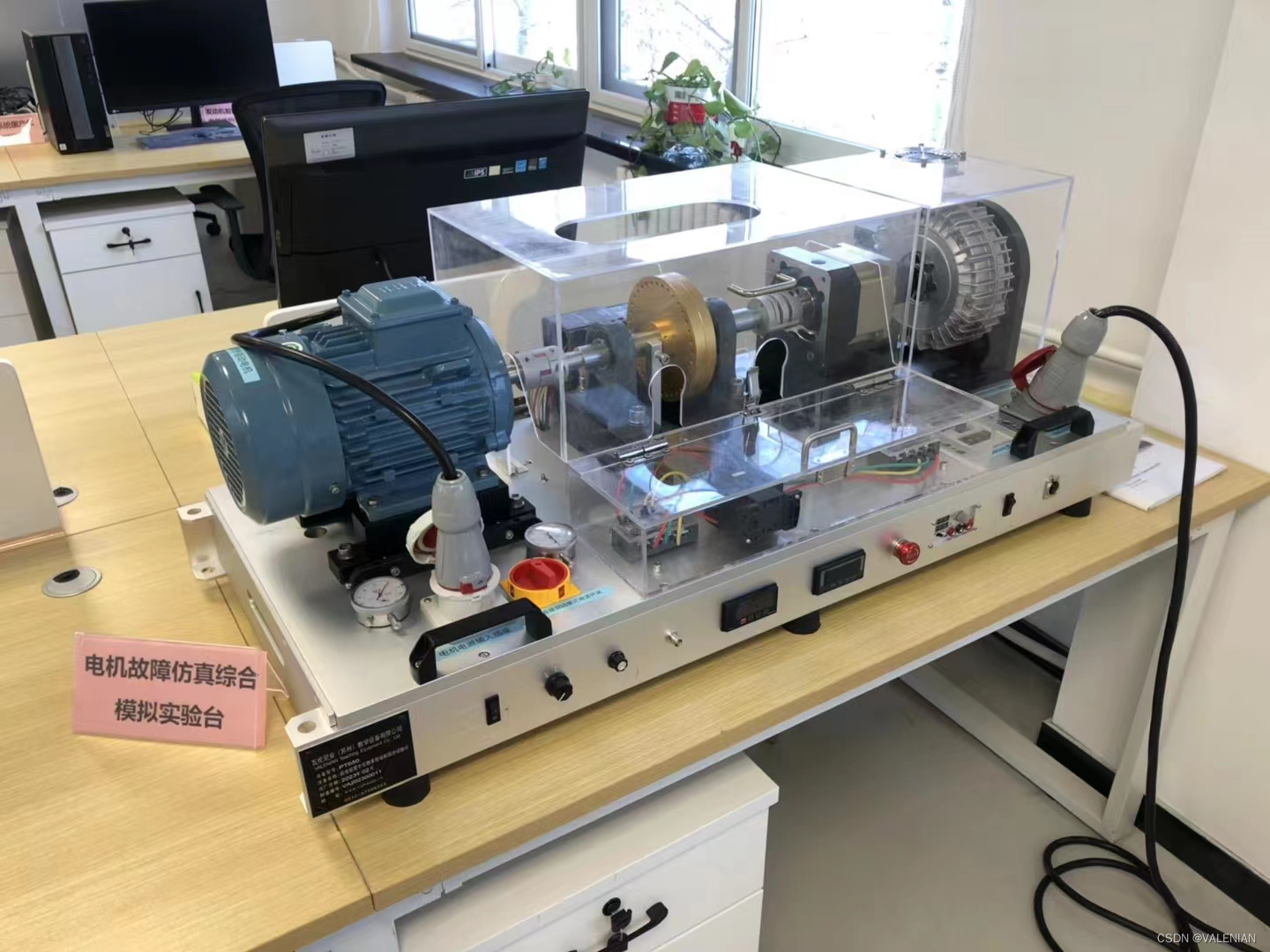

PT600电机故障模拟试验台的原理

1. PT600电机电气故障测试台，是一种在一款实验平台上模拟各种电机缺陷和机械常见故障的实验装置。它可以同时测试电气和机械故障，以获得相同运行状态条件下有价值的数据。它是一台可以应用于各种领域的实验平台，如电机故障的深入研究、科研院校，振动课程的培训、设备诊断人员的振动分析研究、培训和噪声振动工程师的认证测试。它是一种能够实现各种故障特征重现的实验台，对工程师和维护人员来说，这是必不可少的。它是一种特殊设计的产品，除了一般的机器故障特征外，还易于分析和学习电机故障。

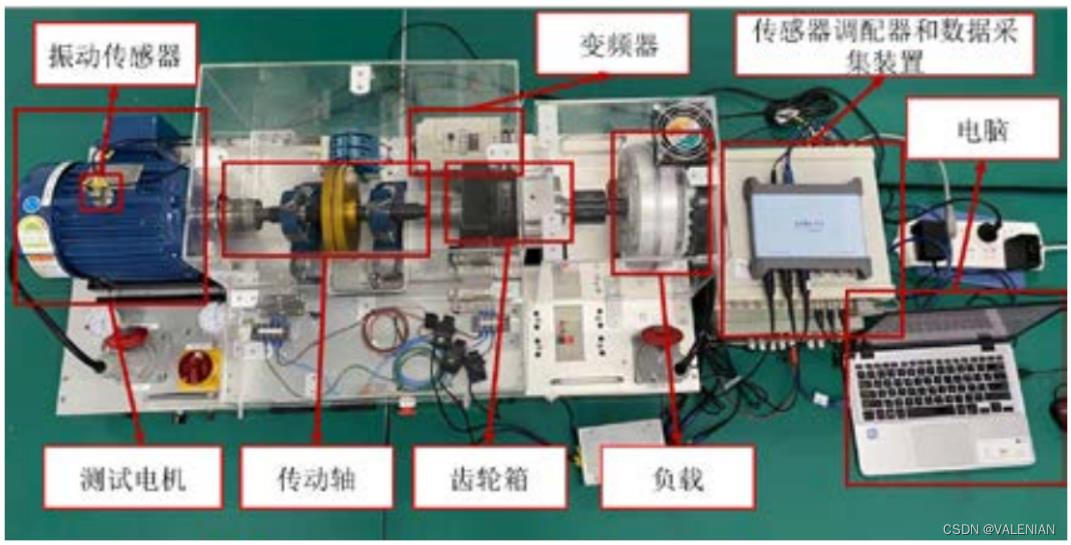

2. 测试台组成

PT600电机电气故障测试台，主要由三相异步电动机，联轴器，双支撑试验轴承座单元，动平衡校正单元，行星齿轮箱，磁粉制动器，转速调节及转速显示模块，负载显示调节模块，转速脉冲输出模块，电流测量传感器，电流显示单元，三相电压外接导线，变频驱动及直接驱动两种电源驱动模式，RUZ变频器通讯模块所组成。

1. 测试台主要功能

1. 不同故障类型电机电流信号，以及振动频谱信号与正常电机的信号之间的对比。
2. 负载对于故障电机振动现象的影响；
3. 不同类型的电机缺陷对于振动信号的敏感性；
4. 在变频器模式下，振动频谱信号的干扰识别；
5. 转子不平衡的识别，以及对振动影响；
6. 采用振动频谱分析对于轴承故障的识别；
7. 设备基础松动现象的研究与识别；
8. 不对中对设备振动及噪声的影响；
9. 电机在不同模式下运行的振动信号对比（直接驱动与变频器驱动）；
10. 频谱分析与信号处理的学习；

4.测试台基本技术参数

驱动电机	高效节能ABB三相交流电动机，功率1.5千瓦，380V
交流变频器	变频器频率范围，0-599Hz,额定输入：380-480V，1.5KW
7种故障电机	分别为转子不平衡交流电机(RUM-1)，转子偏心交流电机(RMM-1)，轴弯曲的交流电机(BRM-1)，轴承故障交流电机(FBM-1)，转子条故障交流电机(BBM-1)，定子绕组故障交流电机(WFM-1)，电压不平衡和单相交流电机(SPM-1)
转速测量模块	采用漫反射激光转速计进行脉冲信号采集
激光信号变送器	电源电压，12-24VDC
转速显示模块	数值实时显示，显示范围0-99999，测量精度误差小于0.05%.
故障轴承	滚珠轴承，PH206,内径30mm,5种故障（轴承内圈，外圈，滚珠，保持架，综合故障）
磁粉控制显示模块	7段LED显示电流数值，及加载电压数值
尺寸	1200mm x500mm x450mm
