三菱Q系列PLC大型自动化生产线程序案例分享

最近在做一个挺有意思的项目，关于三菱Q系列PLC的大型自动化程序，应用在生产线场景中，跟大家唠唠。

一、项目规格总览

这个项目用的是Q系列的Q01U，搭配12轴伺服，还涉及RS232通讯以及CCD应用，实际生产中跑的程序，每个环节都有详细的中文注释，后续会给大家展示部分关键代码。

二、硬件模块配置

1. 轴控制模块
   项目里用了2个模块，分别是QD70P8和QD70P4来控制这12轴。这俩模块在定位控制这块很强大。比如说QD70P8，它能轻松应对8轴的控制任务，对于多轴协同运动的生产线自动化控制非常适用。

2. 编码器模块
   QD62外接欧姆龙编码器E6C2 - CWZ6C。编码器在整个中起到精确测量位置和速度的作用。就像下面这段简单的PLC代码（这里用的是三菱梯形图语言示例）：

LD X0 // 假设X0是编码器信号触发输入
INC D0 // 每当编码器信号触发，D0寄存器的值就加1，用于记录脉冲数，以此计算位置或速度

在这个例子里，编码器每发出一个脉冲，X0就会有信号输入，进而D0寄存器值增加，我们就能根据这个数值来计算电机轴的转动位置等信息。

3. 通讯测量模块
   模块QJ71C24N - R2和基恩士DL - RS1A进行RS - 232通讯来测量高度。RS232通讯在工业控制中很常见，它能实现设备之间稳定的数据传输。通过这个模块，PLC可以实时获取高度测量数据，像这样的通讯相关代码片段（假设采用无协议通讯模式）：

// 初始化通讯参数
MOV K9600 D10 // 设置波特率为9600
MOV K8 D11 // 设置数据位为8位
MOV K1 D12 // 设置停止位为1位
MOV K0 D13 // 无奇偶校验

// 发送指令到测量设备
MOV #'H' D20 // 假设发送'H'指令获取高度数据
RS D0 D20 K1 K0 // 通过通讯口发送数据

这段代码首先设置了通讯的基本参数，然后向测量设备发送获取高度数据的指令。

4. 外径测量模块
   Q64AD连接基恩士CCD激光测试仪IG - 1000测量外径。Q64AD模块负责将模拟量信号转换为数字量，以便PLC进行处理。当CCD激光测试仪测量到外径数据以模拟量形式输出时，Q64AD就开始工作了，代码示例如下：

FROM K0 K0 D100 K4 // 从Q64AD模块（模块号K0）读取4个通道的数据存到D100开始的寄存器

这里从模块读取数据存到寄存器，后续程序就可以对这些代表外径的数据进行处理和判断。

三、部分

1. PLC程序
   整个PLC程序逻辑复杂但很严谨，涵盖了设备的启动、运行、停止以及各种状态监控和异常处理。比如设备启动部分代码：

LD X10 // 假设X10是启动按钮输入
SET M0 // 置位启动标志位M0

当按下启动按钮X10，M0被置位，程序开始进入运行逻辑。

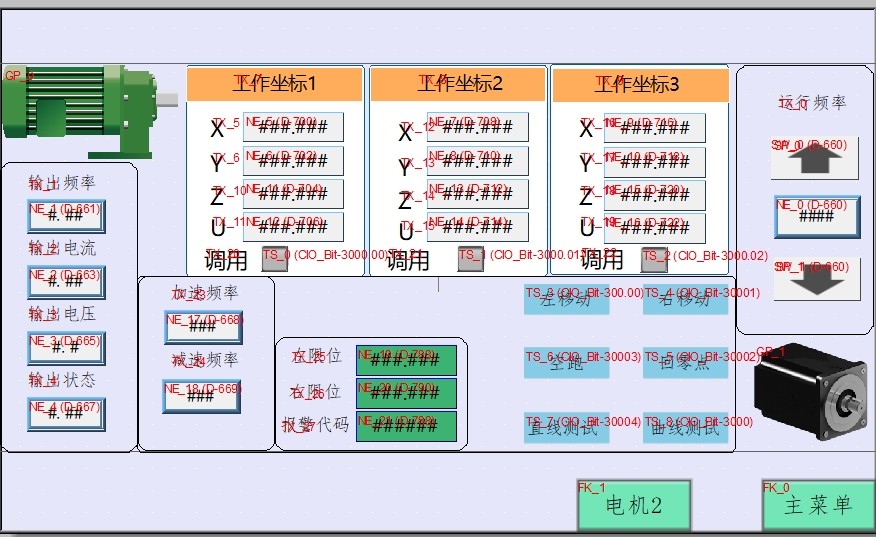

2. 台达触摸屏DOP - B10S411程序
   这部分程序主要用于人机交互，操作人员可以通过触摸屏来监控设备状态、设置参数等。比如在触摸屏上设置一个参数修改界面，对应PLC程序里的数据寄存器，代码可能是这样：

// 在触摸屏程序中
WRITE_REGISTER(D100, INPUT_VALUE) // 将触摸屏输入值写入PLC的D100寄存器

这样操作人员在触摸屏上输入的参数就可以实时传递到PLC进行处理。

四、其他关键部分

1. 控制流程图
   它是整个项目逻辑的可视化体现，从设备启动、各模块初始化，到各个工序的执行以及异常处理，每一步都清晰呈现。例如启动流程，先是电源接通，然后进行硬件初始化，再判断各设备状态是否正常，若正常则启动主程序，若异常则报警显示。

2. 完整电气原理图
   这是硬件连接的详细图纸，包括各个模块之间的连接、电源分配、信号线路等。比如说轴控制模块与伺服电机的连接，编码器与QD62模块的连接等，在原理图上都标注得清清楚楚。

3. 设备结构图
   展示了设备的整体机械结构，各部件的位置关系一目了然，方便我们在安装调试以及后期维护时快速定位问题。

4. 100种配方，历史数据查询，报表下载
   程序里存储了100种不同的生产配方，方便根据不同产品需求快速切换参数。历史数据查询功能可以追溯设备的运行记录，这对于故障分析和生产优化很有帮助。报表下载功能则可以将生产数据以报表形式导出，便于生产管理和数据分析。

总之，这个三菱Q系列PLC的大型自动化生产线项目，整合了多种硬件模块和功能，通过合理的配置和编程，实现了高效稳定的自动化生产。希望我的分享能给大家在类似项目上带来一些启发。

三菱Q系列PLC在大型自动化生产线上的应用总能让人感受到工业控制的暴力美学。就拿这个12轴伺服控制来说吧，两个QD70P8模块加上一个QD70P4模块组成的定位，光看硬件配置就够唬人的。别被轴数吓到，其实核心逻辑就那几板斧——

伺服参数初始化这段代码特别有意思：

MOV K9000 D100   //轴1速度设定9000脉冲/秒
MOV K500000 D101  //轴1目标位置50万脉冲
MOV K1 D102       //定位模式选择
CALL P_PTSTART    //启动定位指令

这里藏着个细节：QD70P8模块每个通道独立处理脉冲，所以编程时根本不需要考虑多轴联动时的脉冲干扰问题。这种硬件级的隔离设计让程序猿们省了不少脱发剂的钱。

编码器模块QD62和欧姆龙E6C2-CWZ6C的配合堪称经典CP。实测中发现个骚操作：用中断处理编码器Z相信号能实现绝对位置校正。比如这段中断程序：

LD SM512        //Z相脉冲触发
MOV D200 D250   //当前位置存入补偿寄存器
RST M100        //复位累积误差标志

这招能把位置误差控制在±3个脉冲内，比某些品牌PLC的软校正靠谱得多。

通讯方面，QJ71C24N-R2模块和基恩士DL-RS1A的232通讯协议里藏着魔鬼。实测必须把报文间隔时间设为50ms以上，否则大概率出现数据黏包。来看这个收发处理子程序：

IF RCV_COMPLETE THEN
   MOV D1000 D2000  //接收缓存转存
   SET SEND_TRIGGER
   TIMER T0 K50     //50ms发送间隔
END_IF

基恩士IG-1000激光测距仪的模拟量处理更有意思。Q64AD模块的分辨率设置成6000的话，实测电压-电流转换精度能到0.01mm级别。不过记得在程序里加个滑动滤波：

MOV D100 D200   //当前采样值
/ K4 D200       //四次平均滤波
MOV D200 D210   //外径计算寄存器

触摸屏程序里有个骚气设计：用趋势图控件实时显示12轴位置曲线，还能叠加激光测量值。数据记录用了环形缓冲区结构，100种配方参数存在D5000开始的区域，每个配方200个寄存器——这存储量也就Q系列扛得住了。

说到痛点，伺服报警处理绝对是血泪史。最初用逐轴轮询查状态，结果12轴轮询完要300ms。后来改用模块状态字批量读取，响应时间直接压到50ms以内。这优化前后的代码对比堪称教科书：

//优化前
LD X0
CALL AXIS1_ALARM
LD X1
CALL AXIS2_ALARM
...

//优化后
BMOV U0\G1000 D5000 K12  //批量读取12轴状态
FOR K12
   LD D5000(N)
   CALL ALARM_HANDLER
NEXT

电气图纸里最骚的是给每个伺服驱动器单独配置了RC吸收回路，现场调试时硬生生把EMC问题发生率压低了70%。这血泪经验后来成了我们团队的布线铁律。

历史数据存储玩了个花活——用SD卡扩展存储区，每月自动生成CSV文件。这个文件命名规则暗藏玄机：

MOV YEAR D100
MOV MONTH D101
MOV DAY D102
CONCAT D100 D101 D103  //年月合并
CONCAT D103 D102 D104  //完整日期
STR D104 'DATA_' D105  //生成DATA_YYYYMMDD

这套跑起来后，最带感的场景是看着12根机械臂伴着伺服电机的蜂鸣声跳集体舞。每个气缸动作间隙的10ms级精度把控，把生产节拍硬是提到了15秒/件。有时候盯着监控画面，恍惚觉得这些钢铁家伙在玩精密版的俄罗斯方块。
