【秣厉科技】LabVIEW工具包——OpenCV 教程（13）：calib3d 基本应用

---

前言

1. 需要下载安装OpenCV工具包的朋友，请前往 此处 ；
2. 系统要求：Windows系统，LabVIEW>=2018，兼容32位和64位。

---

calib3d 基本应用

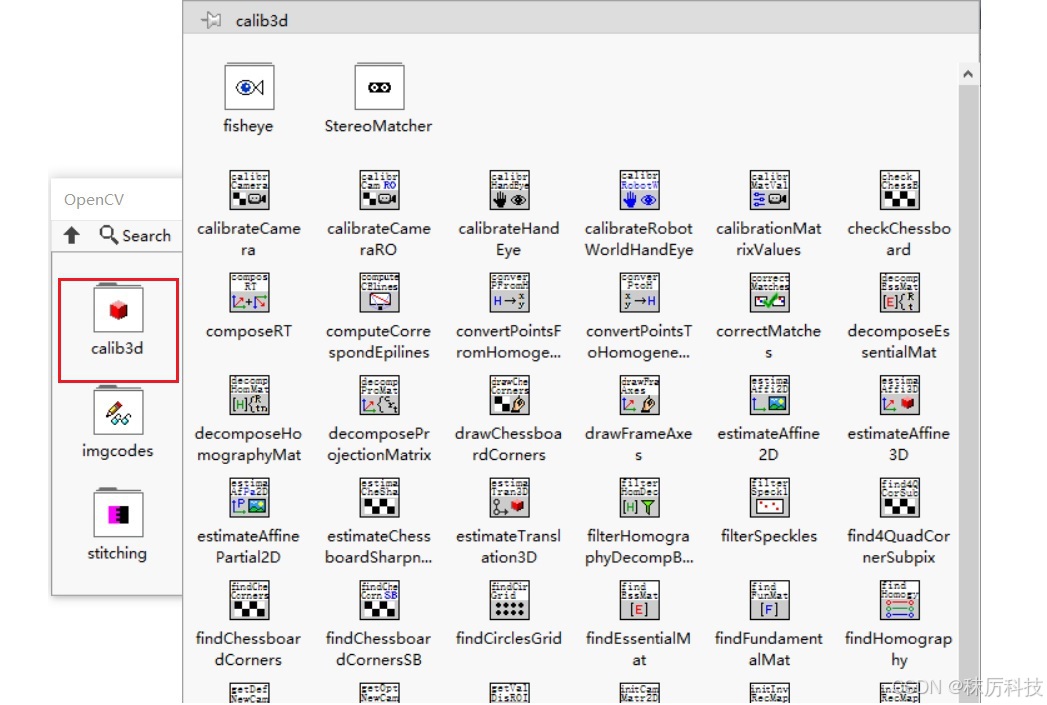

OpenCV 的 calib3d 模块主要用于相机标定和三维重建‌。选板位于工具包的第一项，如下图（节选）。

其包含的函数众多，本文将主要讲解几种常用的功能。

1. 相机标定

相机标定是计算机视觉中的一个重要步骤，用于确定相机的内部参数和外部参数，以便能够准确地从图像中重建三维世界。

相机的内参包括：主点，焦距、畸变系数；
相机的外参是：世界坐标系相对于相机坐标系的旋转和平移向量；

• 坐标系定义
  相机坐标系：相机的光学中心为原点，拍摄前方（光轴）为+Z，向右为+X，向下为+Y；
  图像坐标系：图片左上角为原点，向右为+X，向下为+Y；
  世界坐标系：描述真实物体的3D坐标系，根据实际情况自由设定；

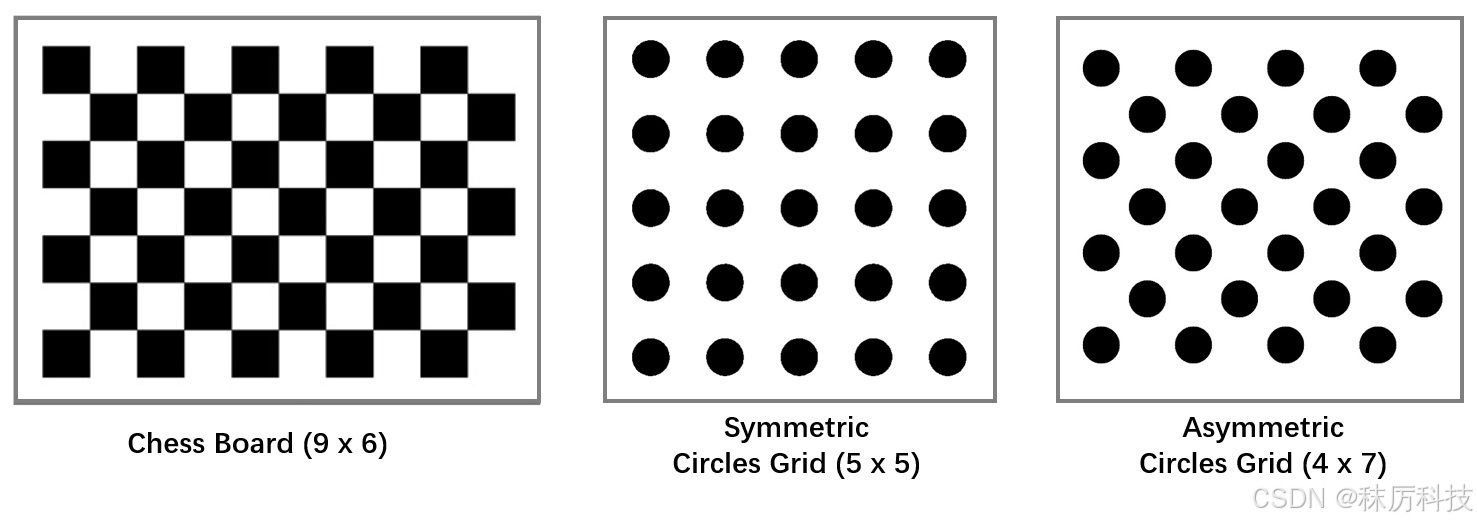

做相机标定时，需要一种特殊的道具：标定板。常用的标定板有两种样式：“棋盘格” 和 “圆形网格”，后者又分为对称型和非对称型。

• 标定板的尺寸
  对于棋盘格，每两个黑色方格的公共顶点，称为一个“角点”，其尺寸 PatternSize = （每行角点数 x 行数）；
  对于圆形网格（对称与非对称），以圆心点作为基准点，其尺寸 PatternSize = （每行圆心数 x 行数）；
  棋盘格和对称型圆形网格，行和列可以调换，但非对称型圆形网格的方向定义是固定的。

• 提取棋盘格的角点
  固定相机，对着桌面上的一张棋盘格标定板，拍摄一张照片。

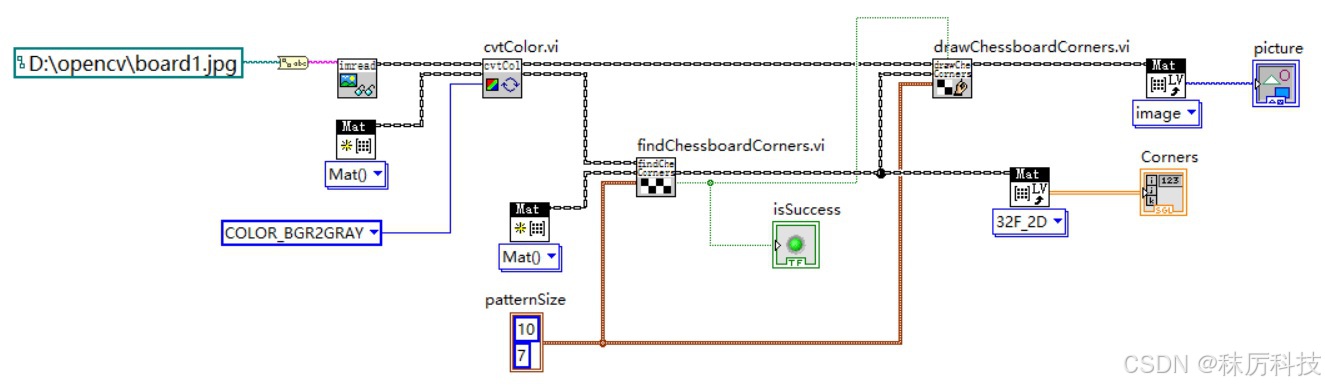

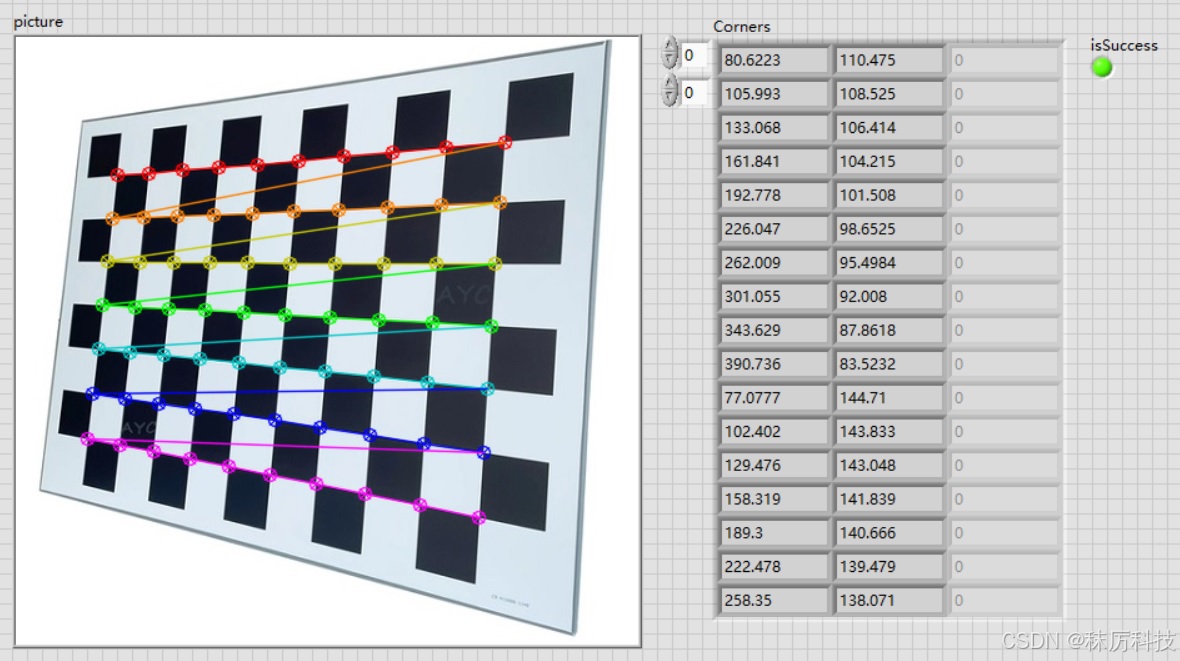

  使用 findChessboardCorners 识别角点，使用 drawChessboardCorners 将结果可视化。

• 提取圆形网格的圆心

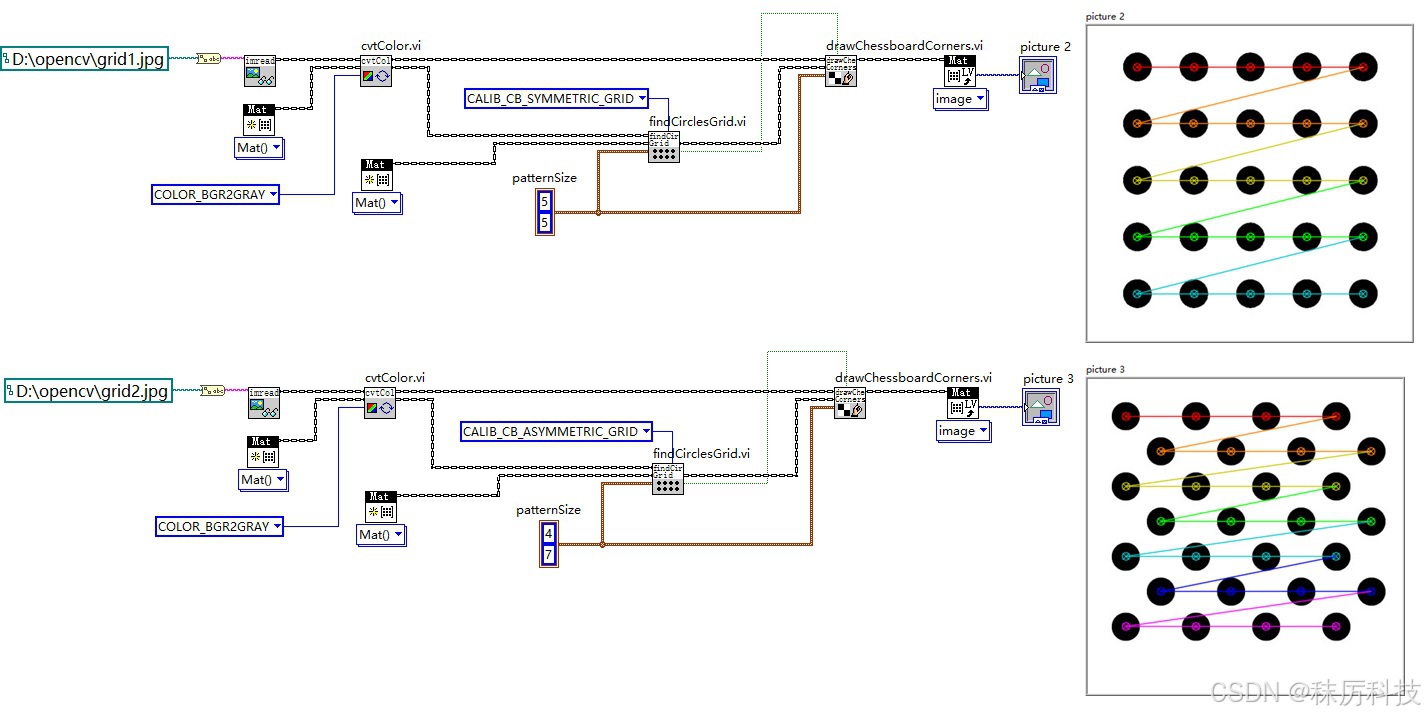

  识别圆形网格，需要使用 findCirclesGrid 函数，通过 flags 参数切换 “对称型” 和 “非对称型”。

• 标定数据准备
  相机标定需要两组数据：物体三维坐标（objectPoints）和 对应的二维投影（imagePoints）。
  以上述棋盘格为例，findChessboardCorners 返回的 corners 就是这些角点的 imagePoints，基于图像坐标系。而这些角点在世界坐标系下的3D坐标，就是对应的 objectPoints。
  假如我们以左上方第一个角点作为世界坐标系的原点，沿标定板第一行向右为X，沿第一列向下为Y，桌面为Z=0平面，设黑色方格的边长为 “单位1”，那么 Corners 对应的世界坐标 objectPoints 可以表示为：
  (0,0,0), (1,0,0), (2,0,0), (3,0,0), (4,0,0), (5,0,0), (6,0,0), (7,0,0), (8,0,0), (9,0,0)
  (0,1,0), (1,1,0), (2,1,0), (3,1,0), (4,1,0), (5,1,0), (6,1,0), (7,1,0), (8,1,0), (9,1,0)
  …
  (0,6,0), (1,6,0), (2,6,0), (3,6,0), (4,6,0), (5,6,0), (6,6,0), (7,6,0), (8,6,0), (9,6,0)

• 开始标定
  参考范例：examples/Molitec/OpenCV/calib3d/calib3d_1(calibrateCamera).vi

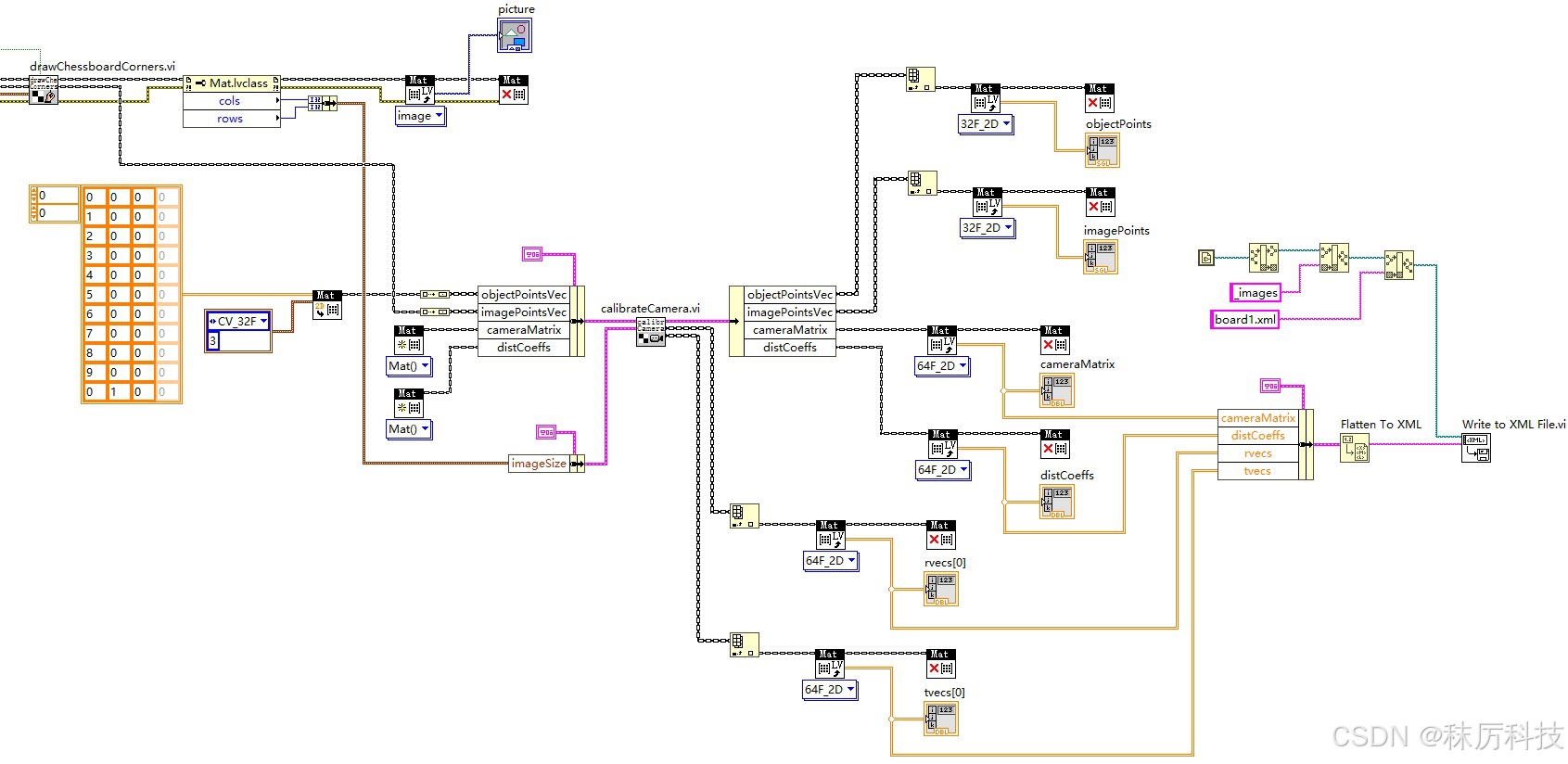

  使用 calibrateCamera 函数进行标定，输入 objectPoints 和 imagePoints，输出相机内参和外参，如下图。
  注意，calibrateCamera 支持同时输入多张标定板的数据。虽然我们只输入一张标定板，但也要将 imagePoints 和 objectPoints 分别绑定成 Mat数组 再送入calibrateCamera。另外还要创建两个空的Mat，用于承载输出的 cameraMatrix 和 distCoeffs。输出的内、外参矩阵的数据类型都是64F。
  最后，使用LabVIEW自带的函数（位于 File IO >> XML >> LabVIEW Schema），将得到的内参和外参写入xml文件，以备后续使用。

• 结果分析

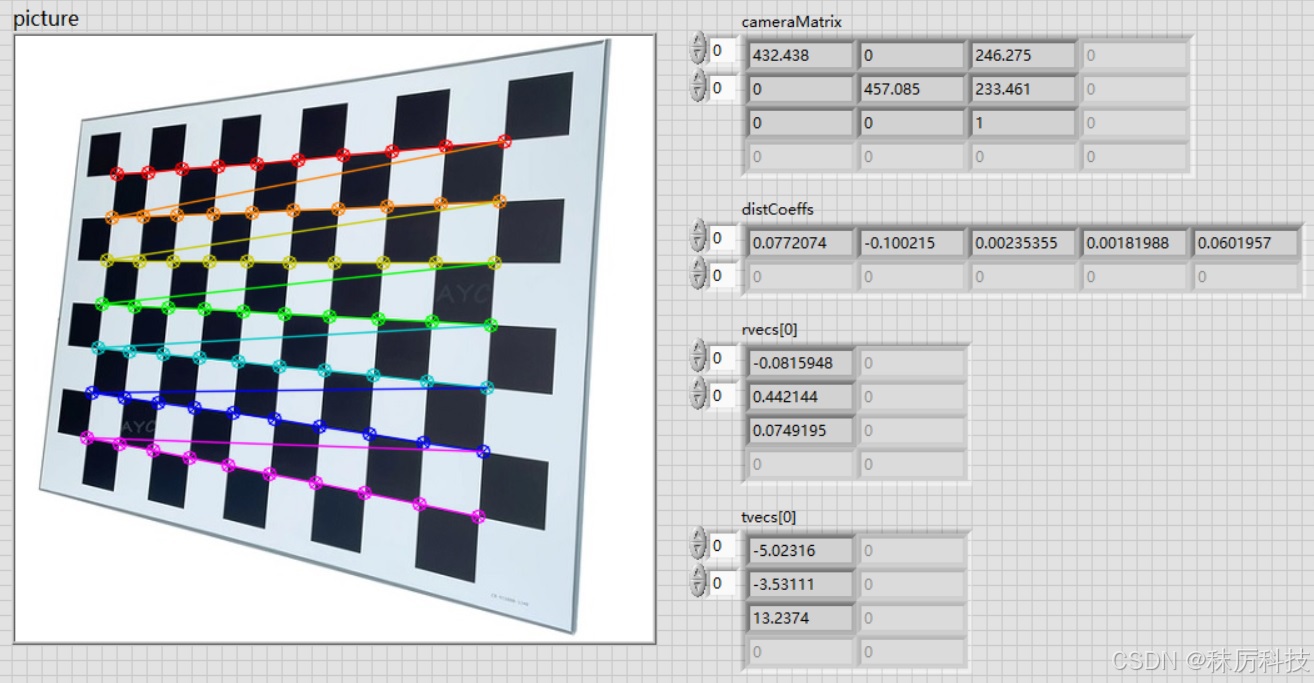

上例中，输出的 cameraMatrix 是相机的内参矩阵，包含主点（cx，cy）和焦距（fx，fy），对应位置如下。

输出的 distCoeffs 是畸变系数，rvecs 和 tvecs 分别是“旋转向量”数组和“平移向量”数组，代表每一张标定板坐标系相对于相机的旋转和平移向量。如果我们只输入了一张标定板的数据，那么只取数组的第一项即可。

注意，本例使用的3D坐标 objectPoints 是将黑色方格边长简化为 “单位1” 的结果。你也可以将其替换成真实尺寸，然后重新进行标定。你会发现，内参几乎不变，只有外参 tvecs 有变化。

---

2. 畸变矫正

• 用一台畸变严重的相机拍摄标定板，做一次相机标定，将内参和外参保存成文件，如：board2.xml；

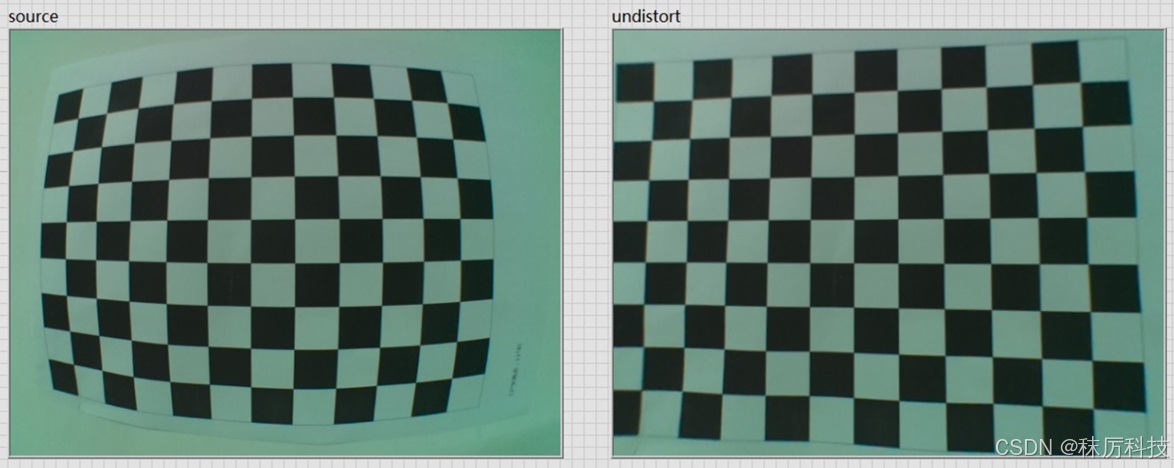

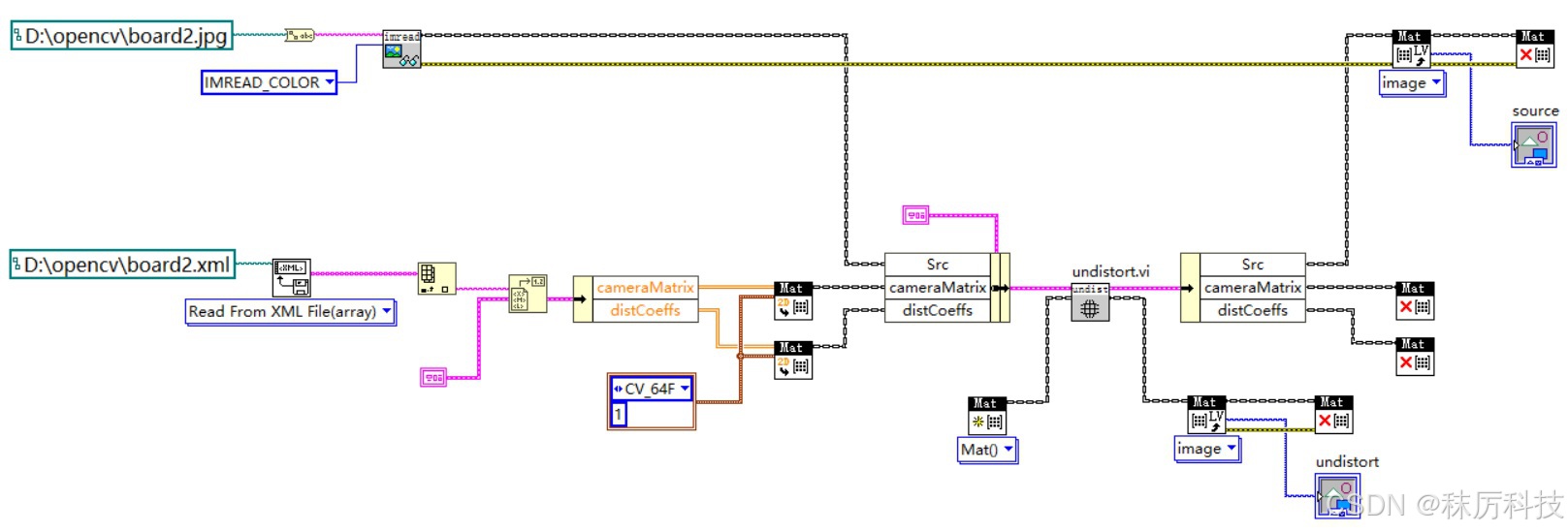

• 以后此相机拍摄的每一张照片，都可以用 board2.xml 保存的参数 配合 undistort 函数进行畸变矫正；
• undistort 的输入Src 是矫正前的图像，cameraMatrix 和 distCoeffs 是相机内参（64F类型），输出Dst是矫正后的图像；
• 参考范例：examples/Molitec/OpenCV/calib3d/calib3d_4(undistort).vi

---

3. 位姿估计

已知物体的 objectPoints 和 imagePoints，以及相机的内参，求解物体坐标系相对于相机坐标系的位姿（平移和旋转），可以使用 solvePnP 函数来实现。

注意区别 solvePnP 与 calibrateCamera 的用法和功能，solvePnP 相当于在内参不变的前提下，求解新的外参。

• 以第1小节标定的相机为例，再用它拍摄一张照片，内容是一个小方块；

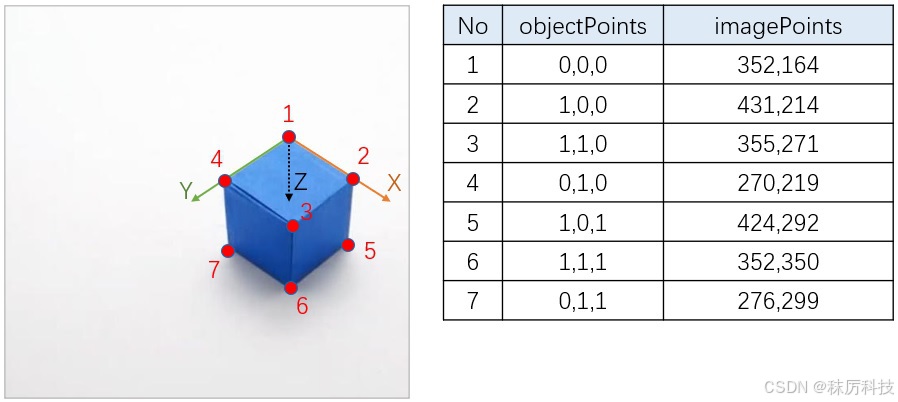

• 选取小方块上的7个关键点，自定义世界坐标系，确定它们的三维坐标 objectPoints ；
• 用任意方法（图像识别或手动描点），得到7个关键点对应的像素坐标 imagePoints；

• 从xml文件中载入相机内参；

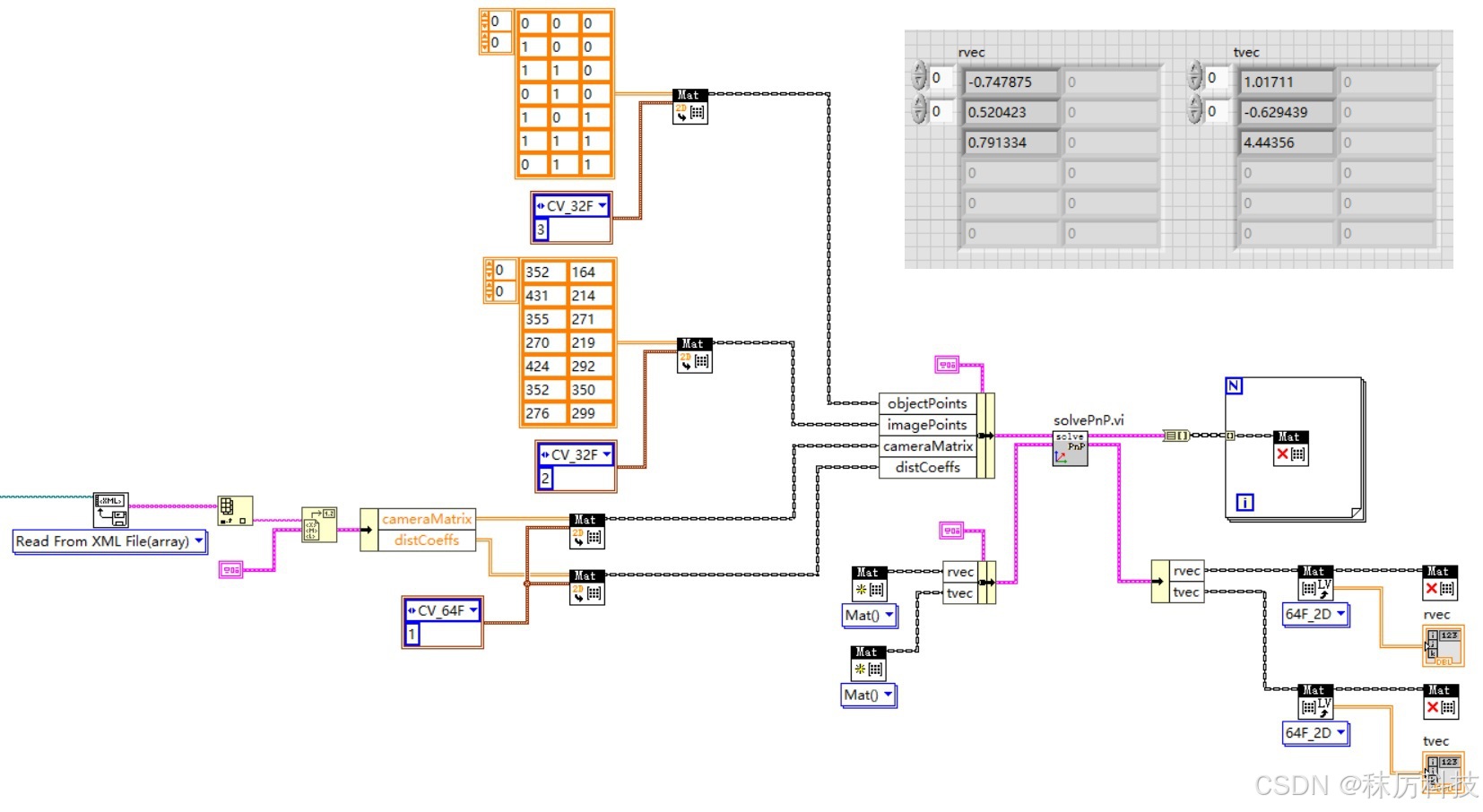

• 调用 solvePnP 函数，求取小方块（坐标系）的位姿 rvec 和 tvec；

---

4. 二维投影

已知物体的 objectPoints 以及相机的内参和外参，求解对应的二维图像投影 imagePoints ，可以使用 projectPoints 函数来实现。

• 以第1小节标定的相机为例，我们尝试在2D图片上画出3D坐标轴的投影；
• 选取世界坐标系的原点 (0,0,0) 以及X、Y、Z 轴上的任意三点，组成 objectPoints ；
• 从xml文件中载入相机内参和外参；

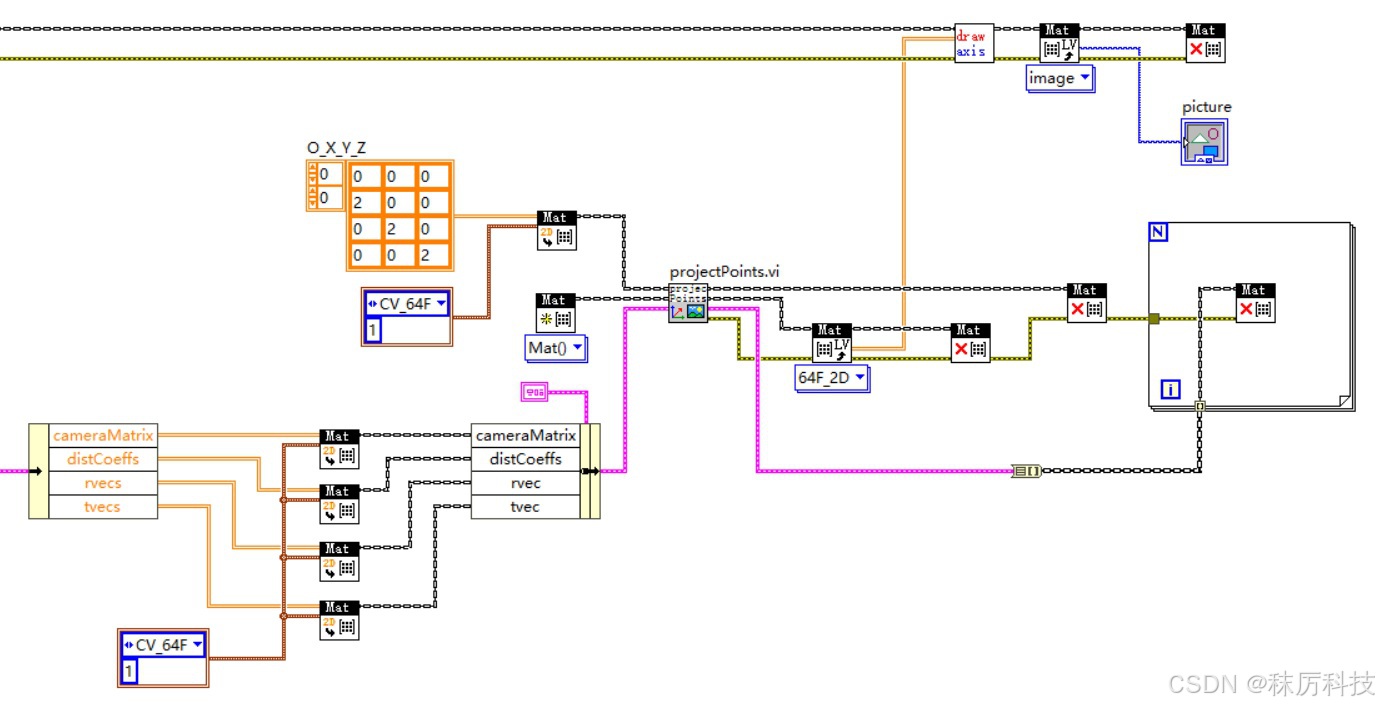

• 调用 projectPoints 函数， 求取对应的 imagePoints ；

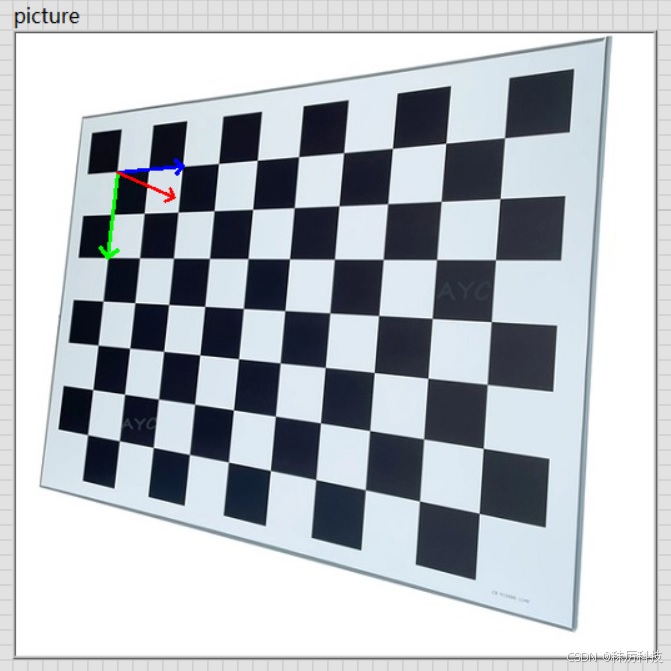

• 在投影点 imagePoints 中，将原点与其他三点分别连线，就形成了3D坐标轴；
• 参考范例：examples/Molitec/OpenCV/calib3d/calib3d_3(projectPoints).vi

---

5. 双目视觉

双目视觉是一种基于视差原理的三维感知技术，通过模拟人类双眼的视觉机制，利用两个摄像头从不同角度获取同一场景的图像，从而计算出物体的深度信息。

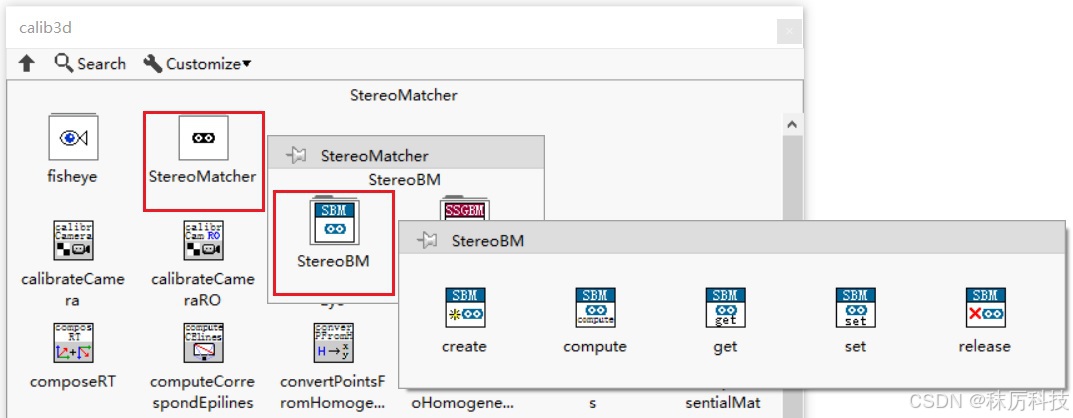

calib3d 模块下，为用户提供了大量处理 stereo 图像的函数和类。本文介绍其中一种：StereoBM 类。选板如图。

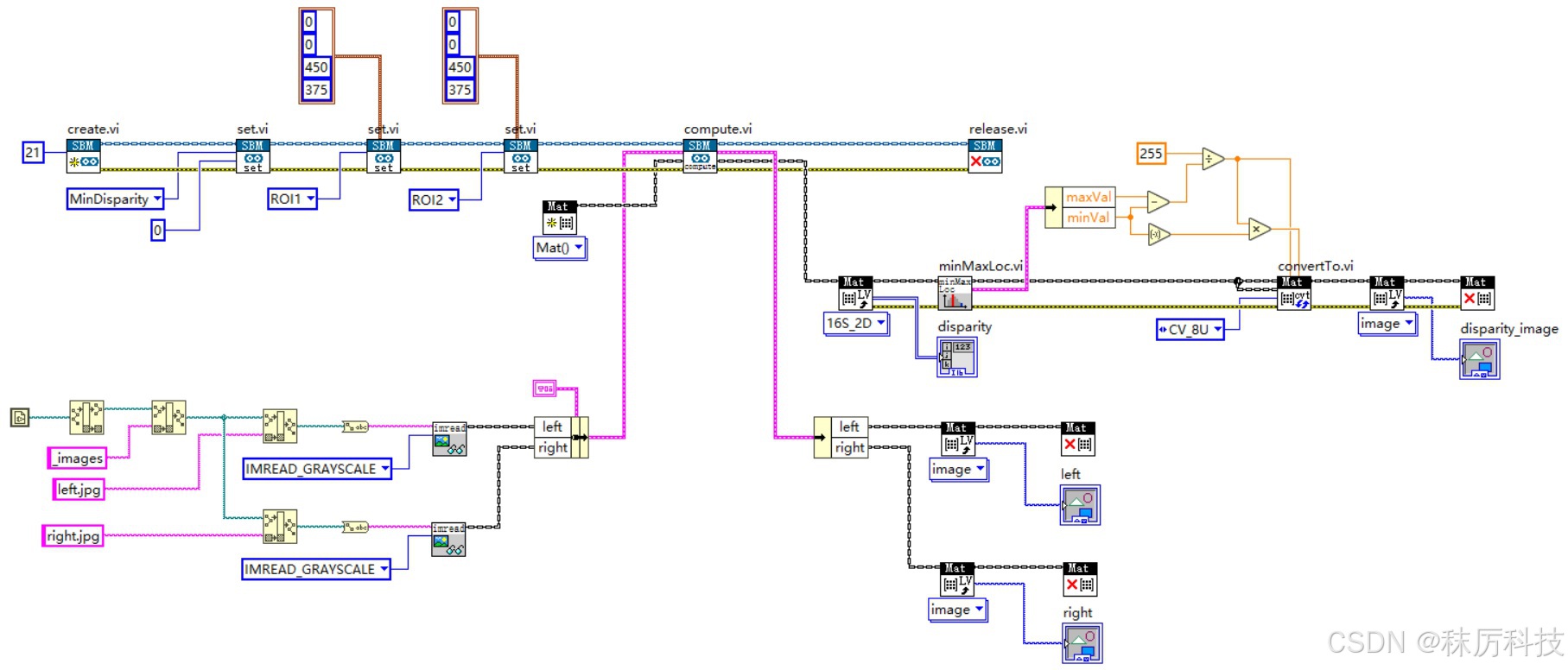

• 参考范例：examples/Molitec/OpenCV/calib3d/calib3d_5(StereoBM).vi；
• StereoBM 类可以对“左”、“右”眼画面进行匹配，并逐一像素计算“视差”；
• 视差越大，说明物体距离摄像头越近，反之越远；

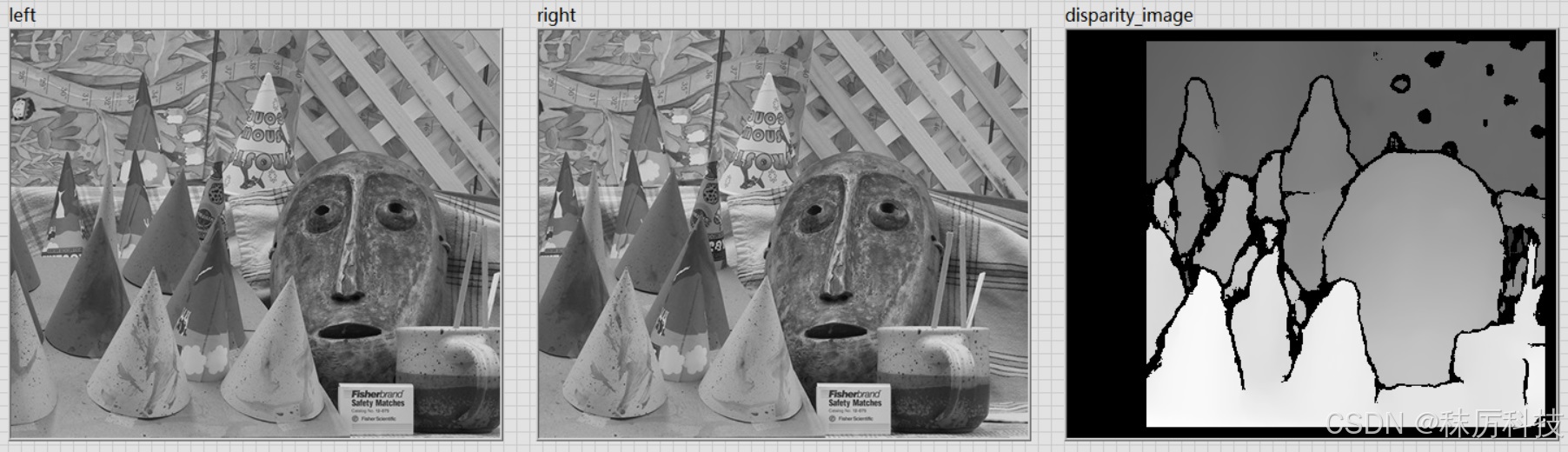

• compute 返回结果类型为16S（16位有符号整数），通过Mat内置的 covertTo 方法，将其转换到 0~255 范围的8U矩阵，以便通过灰度图像直观显示视差结果（亮度越大，视差越大）；

---

总结

1. 本系列博文作为LabVIEW工具包—OpenCV的教程，将以专栏的形式陆续发布和更新。
2. 对工具包感兴趣的朋友，欢迎下载试用：秣厉科技 - LabVIEW工具包 - OpenCV
3. 各位看官有什么想法、建议、吐槽、批评，或新奇的需求，也欢迎留言讨论。
