二维“能量源”（电场、磁场、功率）入射边界设置方法

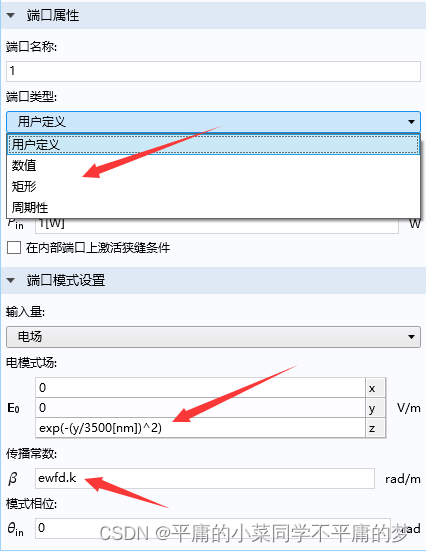

• 端口：端口设置方法，一般在采用边界入射或者端口监测时使用。



一般情况，使用数值入射，对电场（磁场）没有模式要求；但在有些情况下，需要自定义模式输入！（高斯波束）

案例参考：波动光学模块=》光散射and波导与耦合器；以及自己的光栅仿真模型

（注：在使用二维波束包络法时，由于要定义传播函数（波矢）确定全局模型，所以在设定端口时，要选择一个全部截面（不能选取部分，否则会出错）；另外，目前得知不能使用完美匹配层，需要使用散射边界处理边界！）

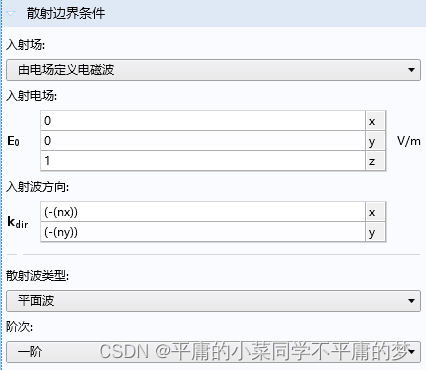

• 散射边界条件：第一，其在大多数情况下可以处理边界能量反射问题；第二，其可以当能量源入射边界条件进行设置。

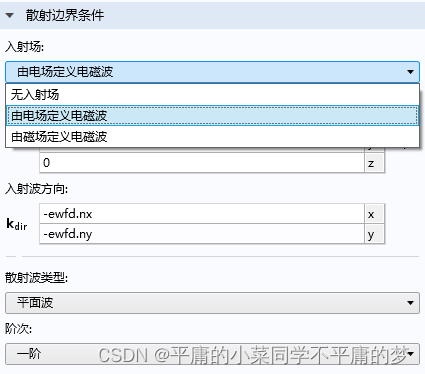

当散射边界条件不当吸收边界条件使用时，其作为入射边界条件，除了可以设置入射场类型和分量，还可以设置入射场的方向（内置nx、ny等不太确定是什么意思）。

案例参考：波动光学模块=》光散射and波导与耦合器；

---

边界条件设置薄膜材料

• 过度边界条件：可用于设置边界薄膜等材料（如金属薄膜、高反材料、超导材料等）

注：对于金属材料仿真一些SPR现象，可以构建几何薄层，通过自定义参数填入也可以使用相关色散函数填写数据实现。

案例参考：波动光学模块=》光散射（beam_splitter.mph）等

注：comsol其实是可视化处理后的程序界面，在使用一些物理场、边界条件时，其方程是核心。（方程才是核心，才能表现所添加节点的具体意义！）
