机器视觉原理解析及其应用实例

     机器视觉系统的特点是提高生产的柔性和自动化程度。在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。

      而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。


  基本构造
      一个典型的工业机器视觉系统包括：光源、镜头、相机（包括CCD 相机和COMS相机）、图像处理单元（或图像捕获卡）、图像处理软件、监视器、通讯 / 输入输出单元等。

      系统可再分为
      主端电脑（Host Computer）、影像撷取卡（Frame Grabber）与影像处理器、影像摄影机、CCT镜头、显微镜头、照明设备、Halogen光源、LED光源、高周波萤光灯源、闪光灯源、其他特殊光 源、影像显示器、LC机构及控制系统、PLC、PC-Base控制器、精密桌台、伺服运动机台。

      工作原理
      机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。

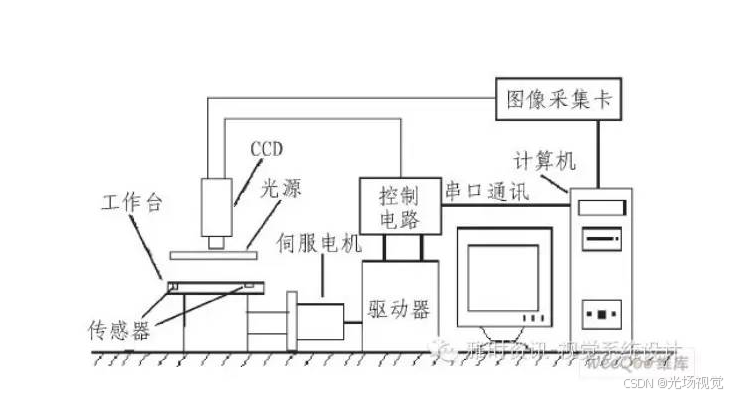

       机器视觉系统的典型结构

       照明
       照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例&#
