惠海H5031 LED降压恒流车灯方案 支持高低亮/远近光/爆闪12V24V48V60V100V转9V12V

DCDC爆闪车灯芯片的工作原理:
DC-DC转换技术: DCDC爆闪车灯芯片通过DC-DC转换技术，将输入的直流电源转换为适合LED工作的直流电源。这种转换通常涉及到电压的升高或降低，以满足LED的电压要求。
LED驱动控制: 该芯片会控制LED的电流以实现爆闪效果。这通常是通过内部的PWM（脉冲宽度调制）控制器来实现的。PWM控制器会根据预设的频率和占空比，周期性地改变LED的驱动电流，从而实现LED的闪烁效果。
DCDC爆闪车灯芯片还可能具有过流保护、过温保护等安全功能，以保护LED和芯片本身免受损坏。
惠海H5031 LED降压恒流车灯方案 支持高低亮/远近光/爆闪12V24V48V60V100V转9V12V

产品描述
H5031是一款外置功率MOS管，高效率、高精度的开关降压型大功率LED恒流驱动芯片。H5031采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户需求而改变。H5031支持强制爆闪模式，H5031支持高低亮控制模式，H5031支持PWM调光和线性调光两种调光功能，给DIM脚提供PWM信号或1.1-3.2V模拟信号，就可以做相应的调光方式设置。H5031内部还集成了VDD稳压管以及智能过温保护功能，大大的提高系统的可靠性。H5031采用SOP-8封装。
产品特征
 输出电流可高达5A
 宽压3.6V-85V输入范围
 高效率：最高可达93%以上
 最大工作频率达1MHz
 支持输出爆闪功能
 支持输出高低亮模式
 支持PWM调光和线性调光
 支持关断时间可调
 内置智能温度保护，高温掉电流
 内置VDD稳压管
典型应用
 自行车，电动车，摩托车等车灯应用
 强光手电
 警示灯
 LED射灯
 大功率LED照明
 LED背光驱动

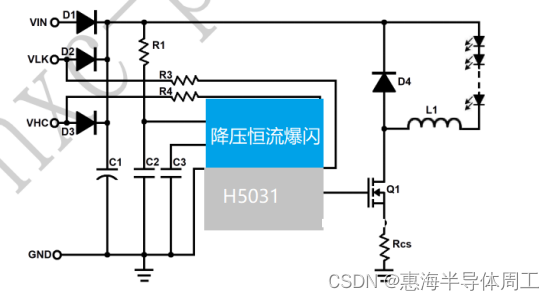

应用电路原理图
