摘 要
随着科学技术的飞速发展，社会的方方面面、各行各业都在努力与现代的先进技术接轨，通过科技手段来提高自身的优势，智能租房系统当然也不能排除在外。智能租房系统是以实际运用为开发背景，运用软件工程开发方法，采用django技术构建的一个管理系统。整个开发过程首先对软件系统进行需求分析，得出系统的主要功能。接着对系统进行总体设计和详细设计。总体设计主要包括系统总体结构设计、系统数据结构设计、系统功能设计和系统安全设计等；详细设计主要包括模块实现的关键代码，系统数据库访问和主要功能模块的具体实现等。最后对系统进行功能测试，并对测试结果进行分析总结，及时改进系统中存在的不足，为以后的系统维护提供了方便，也为今后开发类似系统提供了借鉴和帮助。
本智能租房系统采用的数据库是Mysql，使用django技术开发。在设计过程中，充分保证了系统代码的良好可读性、实用性、易扩展性、通用性、便于后期维护、操作方便以及页面简洁等特点。
关键词：智能租房系统，django，Mysql
Design and implementation of django intelligent rental system
Abstract
With the rapid development of science and technology, all aspects of society and all walks of life are trying to integrate with modern advanced technology and improve their own advantages through scientific and technological means. Of course, intelligent rental system cannot be excluded. The intelligent rental system is a management system based on the actual application, using software engineering development methods and django technology. In the whole development process, firstly, the requirements of the software system are analyzed, and the main functions of the system are obtained. Then the overall design and detailed design of the system are carried out. The overall design mainly includes the overall system structure design, system data structure design, system function design and system safety design; The detailed design mainly includes the key code of the module implementation, the system database access and the specific implementation of the main function modules. Finally, the function test of the system is carried out, and the test results are analyzed and summarized, so as to improve the deficiencies of the system in time, which provides convenience for future system maintenance, and also provides reference and help for future development of similar systems.
The database used in this intelligent rental system is MySQL, which is developed using django technology. In the design process, the system code is fully guaranteed to be readable, practical, extensible, universal, easy to maintain, easy to operate and concise.
Keywords: intelligent rental system, django, MySQL
目 录
房屋租赁管理是一项琐碎、复杂而又十分细致的工作，房屋的基本资料，客户资料的管理，房屋租赁管理，各项收费以及统计报表的管理，一般不允许出错，如果实行手工操作，须手工填制大量的表格，这就会耗费工作人员大量的时间和精力，计算机进行房屋租赁工作的管理，能够保证各项信息准确无误。
开发本系统就是为了解决房屋租赁信息管理中的一些不规范，使房屋租赁信息的管理向着智能化、规范化、简单化、有效化的方向发展。
近年来人民群众对住房的刚性需求一直处在上升趋势，政府现在又提倡保障人们群众的刚性住房需求，所以房地产行业还是很有前景的。房地产管理部门面临的工作量日益繁多, 房屋管理中的庞大数据量及更新速度快同传统的手工办理、纸制档案管理模式之间的矛盾已经越来越突出。如何有效地管理庞大复杂的房地产信息资源, 科学地规范房地产的管理工作, 已经成为房地产管理部门提高自身管理以及服务水平的关键所在。如何让房屋变成公司的流动资金，是一个公司竞争中的重中之重。在现在网络飞速发展的背景下，设计智能租房系统来促进房产交易也是一个很好的手段。当前形势下，仅仅靠原始的手工管理或简单的单机管理是不够的，部门面对大量的信息，无法有效率地将其中的重要部分提取出来，并做出相应的判断和处理。公司管理者的决策只能依据报表数据，在浪费大量人力、物力的同时无法做到实时监控，难以保证数据的准确性和及时性。因此，先进的管理思想在商业中实现就成为了一个可望而不可及的目标。公司集团非常急需一套既有先进管理思想又适合国内大小房地产企业的智能租房系统，作为实现目标和提高现有水平的一种重要手段。智能租房系统是一个房屋租赁公司不可缺少的部分,它的执行对于公司的决策者和管理者来说是很有帮助的, 随着科学技术的不断提高,计算机科学日渐成熟,其强大的功能已为人们深刻认识,它已进入人类社会的各个领域并发挥着越来越重要的作用。
房屋租赁在国内外都是一个已经发展了很久的行业，关于房屋租赁的各种系统也是多样化的，系统的人性化设计是加强了客户和租赁者之间联系，使用户在租赁房屋之前就和租赁方有了沟通，对自己中意的房屋也很了解。由于我国经济的发展迅速，带动了房地产业的进步，对系统的设计也是向多功能方面发展。"公正、公平、合理"的商业管理理念和商业管理水平的提高，使社会对智能租房系统有了更高的需求；同时由于个人电脑的普及，数据库技术、客户/服务器技术，特别是Internet/Intranet技术的发展，使得第三代智能租房系统的出现成为必然。智能租房系统的特点是从房屋租赁管理的角度出发，用集中的数据库将几乎所有与商品相关的数据统一管理起来，形成了集成的信息源。在国内外房屋租赁方面来看，利用好网络是公司成功的基石。中国加入WTO后，中国的房地产企业面临的服务领域的竞争压力更大。如何推进房屋租赁管理的现代化、专业化、市场化是所有房屋公司面临的紧迫课题。面对激烈的竞争和愈发挑剔的租房者，房地产发展商也在不断的寻找能够加强自身竞争力的手段。这时一个比较完善高效的智能租房系统就越发显得重要了！
首先，通过引擎搜索或者查阅相关文献资料，了解了本系统开发的背景以及设计系统的意义所在，收集用户需求信息。其次，在开发工具上，最终确定选用python平台来设计开发本系统，MySQL作为设计数据库的工具。即利用python语言实现用户界面，并同数据库连接起来实现完整的通信功能。之后，设计出系统大致的功能模块。主要从方便系统用户和系统管理员的角度进行分析，明确该系统应该具有的功能。最终是测试系统，通过用例测试发现存在的问题并找到解决的方案。利用现有的开发平台，结合自己所学的知识，在老师的指导帮助下来完成该设计，确保系统的可用性、实用性。
本系统前端部分基于MVVM模式进行开发，采用B/S模式，后端部分基于python的Django框架进行开发。
前端部分：前端框架采用了比较流行的渐进式JavaScript框架Vue.js。使用Vue-Router和Vuex实现动态路由和全局状态管理,Ajax实现前后端通信，Element UI组件库使页面快速成型，项目前端通过栅格布局实现响应式，可适应PC端、平板端、手机端等不同屏幕大小尺寸的完美布局展示。
后端部分：采用Django作为开发框架，同时集成Redis等相关技术。
MVVM是Model-View-ViewModel的简写。它本质上就是MVC 的改进版。MVVM 就是将其中的View 的状态和行为抽象化，让我们将视图 UI 和业务逻辑分开。当然这些事 ViewModel 已经帮我们做了，它可以取出 Model 的数据同时帮忙处理 View 中由于需要展示内容而涉及的业务逻辑。微软的WPF带来了新的技术体验，如Silverlight、音频、视频、3D、动画……，这导致了软件UI层更加细节化、可定制化。同时，在技术层面，WPF也带来了 诸如Binding、Dependency Property、Routed Events、Command、DataTemplate、ControlTemplate等新特性。MVVM（Model-View-ViewModel）框架的由来便是MVP（Model-View-Presenter）模式与WPF结合的应用方式时发展演变过来的一种新型架构框架。它立足于原有MVP框架并且把WPF的新特性糅合进去，以应对客户日益复杂的需求变化。

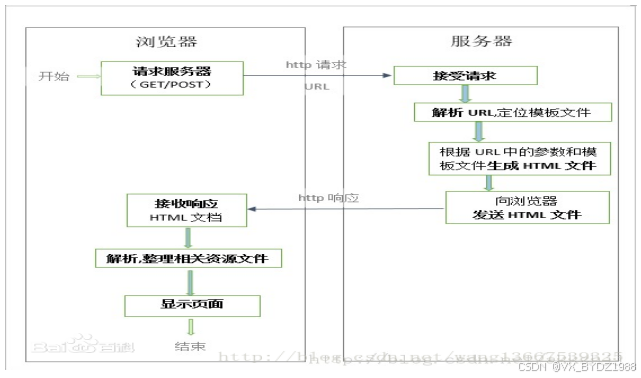

B/S架构采取浏览器请求，服务器响应的工作模式。
用户可以通过浏览器去访问Internet上由Web服务器产生的文本、数据、图片、动画、视频点播和声音等信息；
而每一个Web服务器又可以通过各种方式与数据库服务器连接，大量的数据实际存放在数据库服务器中；
从Web服务器上下载程序到本地来执行，在下载过程中若遇到与数据库有关的指令，由Web服务器交给数据库服务器来解释执行，并返回给Web服务器，Web服务器又返回给用户。在这种结构中，将许许多多的网连接到一块，形成一个巨大的网，即全球网。而各个企业可以在此结构的基础上建立自己的Internet。
在 B/S 模式中，用户是通过浏览器针对许多分布于网络上的服务器进行请求访问的，浏览器的请求通过服务器进行处理，并将处理结果以及相应的信息返回给浏览器，其他的数据加工、请求全部都是由Web Server完成的。通过该框架结构以及植入于操作系统内部的浏览器，该结构已经成为了当今软件应用的主流结构模式。
Django是高水准的Python编程语言驱动的一个开源模型．视图，控制器风格的Web应用程序框架，它起源于开源社区。使用这种架构，程序员可以方便、快捷地创建高品质、易维护、数据库驱动的应用程序。这也正是OpenStack的Horizon组件采用这种架构进行设计的主要原因。另外，在Django框架中，还包含许多功能强大的第三方插件，使得Django具有较强的可扩展性。Django 项目源自一个在线新闻 Web 站点，于 2005 年以开源的形式被释放出来。Django 框架的核心组件有：
2.4.1 用于创建模型的对象关系映射；
2.4.2 为最终用户设计较好的管理界面；
2.4.3 URL 设计；
2.4.4 设计者友好的模板语言；
2.4.5 缓存系统。
Django(发音：[`dʒæŋɡəʊ]) 是用python语言写的开源web开发框架(open source web framework)，它鼓励快速开发,并遵循MVC设计。Django遵守BSD版权，初次发布于2005年7月, 并于2008年9月发布了第一个正式版本1.0 。
Django 根据比利时的爵士音乐家Django Reinhardt命名，他是一个吉普赛人，主要以演奏吉它为主，还演奏过小提琴等。
由于Django在近年来的迅速发展，应用越来越广泛，被著名IT开发杂志SD Times评选为2013 SD Times 100，位列“API、库和框架”分类第6位，被认为是该领域的佼佼者。
MySQL 经过多次的更新，功能层面已经非常的丰富和完善了，从MySQL4版本到5版本进行了比较大的更新，在商业的实际使用中取得了很好的实际应用效果。最新版本的MySQL支持对信息的压缩，同时还能进行加密能更好的满足对信息安全性的需求。同时经过系统的多次更新，数据库自身的镜像功能也得到了很大的增强，运行的流畅度和易用性方面有了不小的进步，驱动的使用和创建也更加的高效快捷。最大的变动还是进行了空间信息的显示优化，能更加方便的在应用地图上进行坐标的标注和运算。强大的备份功能也保证了用户使用的过程会更加安心，同时支持的Office特性还支持用户的自行安装和使用。在信息的显示形式上也进行了不小的更新，增加了两个非常使用的显示区，一个是信息区，对表格和文字进行了分类处理，界面的显示更加清爽和具体。第二是仪表的信息控件，能在仪表信息区进行信息的显示，同时还能进行多个信息的比对，为用户的实际使用带来了很大的便捷[7][8]。
针对本文中设计的智能租房系统在实际的实现过程中，最终选择MySQL数据库的主要原因在于在企业的应用系统应用及开发的过程中会存在大量的数据库比较频繁的操作，而且数据的安全性要求也是非常的高。综合这些因素，最终选择安全性系数比较高的MySQL来对智能租房系统后台数据进行存储操作[9][10]。

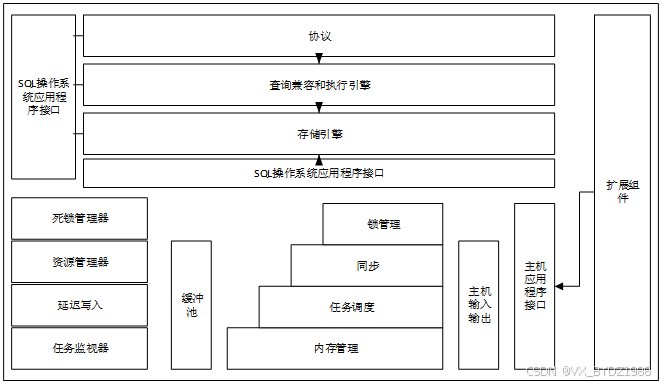

数据库管理系统的总体结构图如下图所示。
图2-1 数据库组成结构
Vue.js是一套构建用户界面的渐进式框架。与其他重量级框架不同的是，Vue采用自底向上增量开发的设计。Vue 的核心库只关注视图层，并且非常容易学习，非常容易与其它库或已有项目整合。另一方面，Vue 完全有能力驱动采用单文件组件和Vue生态系统支持的库开发的复杂单页应用。
Vue.js 的目标是通过尽可能简单的 API 实现响应的数据绑定和组合的视图组件。
Vue.js 自身不是一个全能框架——它只聚焦于视图层。因此它非常容易学习，非常容易与其它库或已有项目整合。另一方面，在与相关工具和支持库一起使用时，Vue.js 也能驱动复杂的单页应用。
技术性方面，采用当前主流的Django框架进行系统主体框架的搭建，前台使用jquery，ajax，实现前台页面的设计与美观调整，以上技术，均由本人经过系统学习，并且都是在课程设计中实践过的，可以使得开发更加便捷和系统。从技术角度看，这个系统是完全可以实现的。
实用性方面，本次设计的主要任务是在智能租房系统内（房屋信息、预约信息、房屋分类、合同信息、租客信息、评价管理等，符合当前潮流的发展。从用户角度出发，同时也考虑系统运营成本和人力资源，采用网络上的便捷方式，实现线上业务，使得业务流程更系统，也更方便用户的体验，比较实用。
经济性方面，由于本课题中设计的智能租房系统的主要目的是为了能够更加方便及快捷的进行信息的查询管理及检索服务，也就是能够可以直接投入使用的信息化软件。系统的主要成本主要是集中在对使用数据后期继续维护及其管理更新这个操作上。但是一旦系统投入到实际的运行及使用之后就能够很好的提高信息查询检索的效率，同时也需要有效的保证查询者的信息方面的安全性，同时这个智能租房系统所带来的实际应用方面的价值是远远的超过了实际系统进行开发与维护方面的成本，因此，从经济上来说开发这个软件是可行的。
智能租房系统的功能主要分为前台用户根据自己的需求进行注册登录，浏览房屋信息并对选中的房屋进行租赁操作。系统管理员因职责的不同，管理员主要对首页、网站管理（轮播图、公告信息）人员管理（管理员、租客用户、房东客户）内容管理（租房资讯、新闻分类列表）模块管理（房屋信息、预约信息、房屋分类、合同信息、租客信息、评价管理）个人管理进行处理。

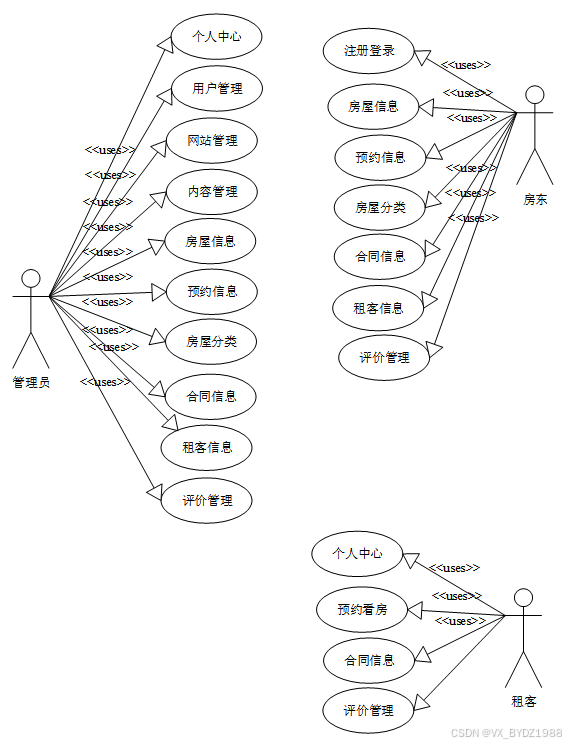

系统用例图如下所示。
图3-1 系统用例图
前台用户可分为未注册用户需求和已注册用户需求。
未注册用户的功能如下：
注册账号：用户填写个人信息，并验证手机号码。
浏览房屋：用户可以根据房屋类型浏览房屋的信息，并选中某个房屋查看详情，例如：房屋编号、房屋名称、房屋照片、地址、所在楼层、户型、建筑面积、建成年份、配套设施、押金、租金、状态、是否推荐等。
已注册用户的功能如下：
登录：根据账号密码进行登录操作。
维护个人信息：用户因个人信息的变更可以随时修改自己注册信息。
房屋预约看房：用户根据自己的需求选中某个房屋进行预约看房操作。
个人房屋预约看房历史记录：用户可以查看自己以往预约看房数据。
浏览租赁合同数据：用户可以浏览主页面的租赁合同数据来了解系统的最新租赁合同数据。
后台管理员可分为普通管理员和超级管理员。
普通管理员功能如下。
修改密码：管理员可以随时修改自己进入系统的登录密码，以保证系统的安全性。
对预约单信息进行处理：查看预约单信息，办理预约单审核等。
超级管理员功能如下：
修改密码：管理员可以随时修改自己进入系统的登录密码，以保证系统的安全性。
管理普通管理员：对普通管理员进行管理。调动相关工作人员时可以添加或删除普通管理员。
房屋信息管理：对房屋信息进行维护，添加、删除、修改信息。
对预约看房单信息进行处理：办理预约看房单审核等。
租赁合同数据信息管理：发布、删除相关的租赁合同数据信息。
首先主要考虑的是系统功能软件，在具体设计的环节上，是不是能够较好的满足各类用户的基本功能需求，如果不能较好的满足用户需求，那么这个系统的存在是没有价值的。软件系统的非功能性求分析，从7个方面展开，一个是性能分析，针对系统；一个是安全分析，针对系统，一个是完整度分析，针对系统，一个是可维护分析，针对系统，一个是可扩展性分析，针对系统，一个是适应业务的性能分析。面对智能租房系统存在的性能、安全、扩展、完整度等7个方面性能综合比对分析后发现，需要相应的非功能性需求分析。
安全性对每一个系统来说都是非常重要的。安全性很好的系统可以保护企业的信息和用户的信息不被窃取。提高系统的安全性不仅是对用户的负责，更是对企业的负责。尤其针对于智能租房系统来说，必须要有很好的安全性来保障整个系统。
系统具有对使用者有权限控制，针对角色的不通限制使用者的权限，以此来确保系统的安全性。
数据库中的数据是从外界输入的，当数据的输入时，由于种种原因，输入的数据会无效，或者是脏数据。因此，怎样保证输入的数据符合规定，成为了数据库系统，尤其是多用户的关系数据库系统首要关注的问题。
因此，在写入数据库时，要保证数据完整性、正确性和一致性。
对系统的数据流进行分析，系统的使用者分为二类，一般用户，管理员。系统主要对界面信息传送，登录信息的验证，注册信息的接收，用户各种操作的响应做处理。

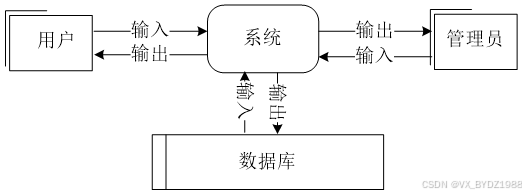

系统顶层数据流图如下图所示。
图3-2 顶层数据流图
要判断用户是是什么身份，是根据登录的数据来判断后，跳转到对应的功能界面。在系统的内部用户就可以对数据进行操作，数据库中心就可以接收到系统传输的有效数据流来对数据sql语句进行对应操作。

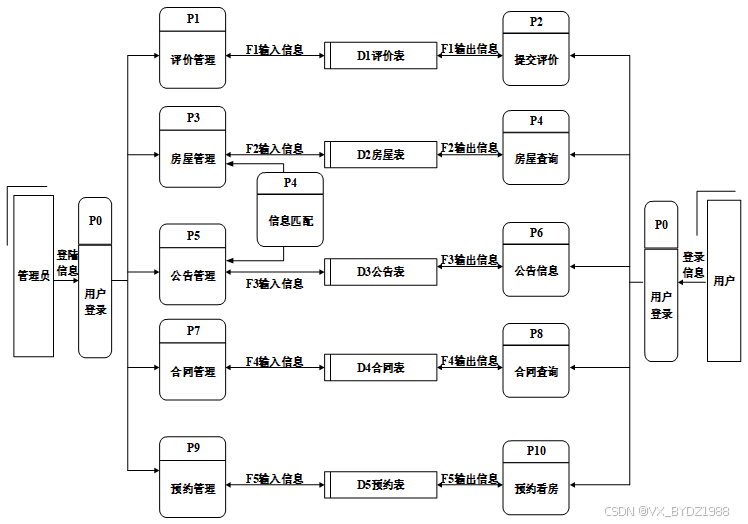

系统底层数据流图如下图所示。
图3-3 底层数据流图
系统可以分为前台和后台两部分，每一种操作后系统都返回操作结果。前台和后台的数据连接主要通过数据库，既分别对数据库做不同的操作。

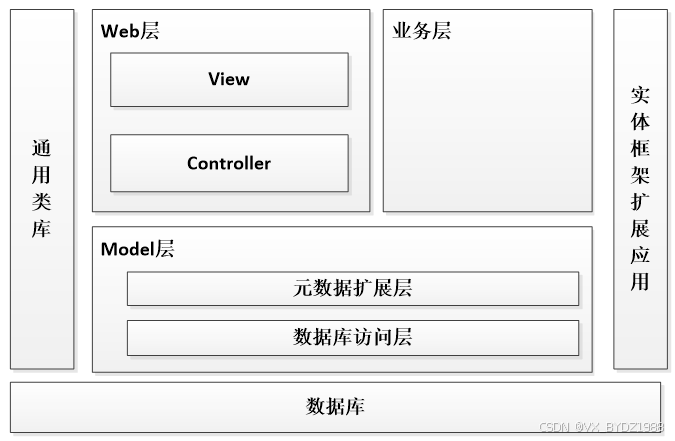

本智能租房系统的架构设计主要分为可以3层，主要有Web层，业务层，Model层。其中web层还包括View层和Controller层，Model层包括元数据扩展层和数据访问层。
系统架构如下图所示。
图4-1 系统架构
智能租房系统总体分为前台用户模块和后台管理员模块。
两个模块表现上是分别独立存在，但是访问的数据库是一样的。每一个模块的功能都是根据先前完成的需求分析，并查阅相关资料后整理制作的。

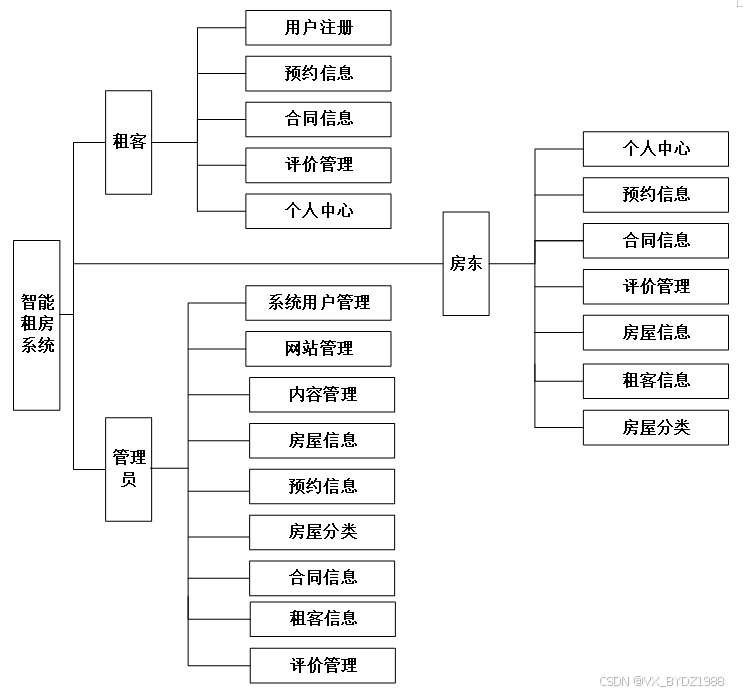

综上所述，系统功能结构图如下图所示。
图4-2 系统功能结构图
登录模块：登录模块是进入系统的入口，所有用户必须登录后才能访问系统。登录需要输入用户名和密码，如果多次尝试登录需要输入验证码。登录时需要选择用户的角色，是一般用户还是管理员登录等。登录成功后，会通过数据库获取用户的权限，并跳转至用户的主页面。
评价版模块：评价板促进用户之间的交流，发表个人意见、建议、看法等，在评价板可以查看已有的评价记录，发布新评价，可以展示个人动态头像，个人匿名昵称等。
租赁合同数据模块：可分为租赁合同数据浏览、租赁合同数据检索、租赁合同数据维护三个模块，管理员对租赁合同数据有维护的权限，发布新的租赁合同数据、更新已有的租赁合同数据等。
房屋管理模块：房屋管理分为房屋添加、修改和房屋租赁和预约看房。房屋信息由管理员进行修改、添加、删除操作；房屋租赁、预约看房由普通用户来执行。
从前面可以分析到数据库中最重要的是房屋信息，用户信息，租赁信息，同时存在故障报修信息和预约看房信息。分析可以得到如下数据描述：
平台用户：用于记录用户的各种信息，包括用户名、密码、姓名、性别、地址、邮箱、联系方式等数据项。
管理员：记录管理员的登录信息。包括用户名，密码，权限等数据项。
房屋：存放给房屋的内容，包括房屋编号、房屋名称、房屋照片、地址、所在楼层、户型、建筑面积、建成年份、配套设施、押金、租金、状态、是否推荐等数据项。
房屋预约看房。存储用户的房屋预约看房信息。包括房屋预约看房的房屋编号、房屋名称、地址、所在楼层、预约人、预约时间、姓名、联系电话、是否审核等数据项。
评价：存储用户的评价。包括评价内容，评价的信息，评价人，时间等数据项。
租赁合同数据：存储平台内的租赁合同数据内容。包括租赁单号、房屋编号、房屋名称、地址、价格、租赁人、姓名、身份证、租赁月数、租赁开始日期、租赁结束日期、押金、合同文档等数据项。
根据前面的数据流程图，结合系统的功能模块设计，设计出符合系统的各信息实体。

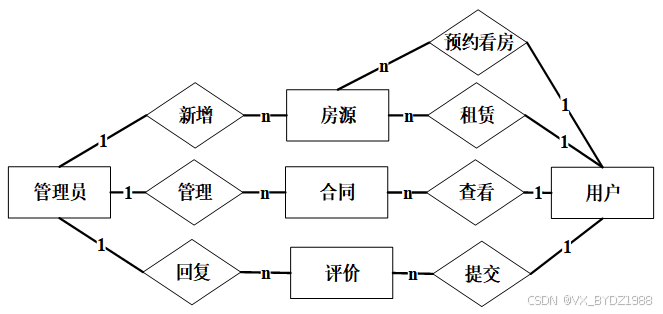

系统ER图如下图所示。
图4-3 系统ER图
智能租房系统所拥有的数据表有以下：用户信息表，房屋租赁表，房屋信息表，房屋预约看房表，租客信息表，合同表。
由于数据表较多，只展示系统主要数据表，如下表所示。
| appointment_information | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| appointment_information_id | int | 11 | 是 | 主键 | 预约信息ID |
| lease_title | varchar | 64 | 否 | 出租标题 | |
| lease_method | varchar | 64 | 否 | 租赁方式 | |
| rent_amount | varchar | 64 | 否 | 房租金额 | |
| house_type | varchar | 64 | 否 | 房屋类型 | |
| house_floor | varchar | 64 | 否 | 房屋楼层 | |
| detailed_address | varchar | 64 | 否 | 详细地址 | |
| name_of_landlord | int | 11 | 否 | 房东姓名 | |
| contact_information | varchar | 16 | 否 | 联系方式 | |
| name_of_tenant | int | 11 | 否 | 租客姓名 | |
| time_of_appointment | datetime | 0 | 否 | 预约时间 | |
| appointment_remarks | text | 0 | 否 | 预约备注 | |
| examine_state | varchar | 16 | 是 | 审核状态 | |
| examine_reply | varchar | 16 | 否 | 审核回复 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| contract_management | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| contract_management_id | int | 11 | 是 | 主键 | 合同信息ID |
| lease_title | varchar | 64 | 否 | 出租标题 | |
| lease_method | varchar | 64 | 否 | 租赁方式 | |
| rent_amount | varchar | 64 | 否 | 房租金额 | |
| detailed_address | varchar | 64 | 否 | 详细地址 | |
| contract_name | varchar | 64 | 否 | 合同名称 | |
| type_of_contract | varchar | 64 | 否 | 合同类型 | |
| signing_date | date | 0 | 否 | 签订日期 | |
| name_of_tenant | int | 11 | 否 | 租客姓名 | |
| name_of_landlord | int | 11 | 否 | 房东姓名 | |
| contract_content | varchar | 255 | 否 | 合同内容 | |
| signing_status | varchar | 64 | 否 | 签约状态 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| evaluation_management | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| evaluation_management_id | int | 11 | 是 | 主键 | 评价管理ID |
| user_name | int | 11 | 否 | 用户姓名 | |
| evaluation_type | varchar | 64 | 否 | 评价类型 | |
| evaluation_time | date | 0 | 否 | 评价时间 | |
| evaluation_title | varchar | 64 | 否 | 评价标题 | |
| evaluation_information | text | 0 | 否 | 评价信息 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| house_classification | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| house_classification_id | int | 11 | 是 | 主键 | 房屋分类ID |
| house_type | varchar | 64 | 否 | 房屋类型 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| house_information | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| house_information_id | int | 11 | 是 | 主键 | 房屋信息ID |
| lease_title | varchar | 64 | 否 | 出租标题 | |
| lease_method | varchar | 64 | 否 | 租赁方式 | |
| house_cover | varchar | 255 | 否 | 房屋封面 | |
| rent_amount | varchar | 64 | 否 | 房租金额 | |
| house_type | varchar | 64 | 否 | 房屋类型 | |
| house_floor | varchar | 64 | 否 | 房屋楼层 | |
| community | varchar | 64 | 否 | 所在小区 | |
| detailed_address | varchar | 64 | 否 | 详细地址 | |
| name_of_landlord | int | 11 | 否 | 房东姓名 | |
| contact_information | varchar | 16 | 否 | 联系方式 | |
| listing_details | longtext | 0 | 否 | 房源详情 | |
| hits | int | 11 | 是 | 点击数 | |
| praise_len | int | 11 | 是 | 点赞数 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| owner_user | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| owner_user_id | int | 11 | 是 | 主键 | 房东用户ID |
| user_name | varchar | 64 | 否 | 用户姓名 | |
| user_gender | varchar | 64 | 否 | 用户性别 | |
| user_age | varchar | 64 | 否 | 用户年龄 | |
| examine_state | varchar | 16 | 是 | 审核状态 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| user_id | int | 11 | 是 | 用户ID | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| rental_users | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| rental_users_id | int | 11 | 是 | 主键 | 租客用户ID |
| user_name | varchar | 64 | 否 | 用户姓名 | |
| user_gender | varchar | 64 | 否 | 用户性别 | |
| user_age | varchar | 64 | 否 | 用户年龄 | |
| examine_state | varchar | 16 | 是 | 审核状态 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| user_id | int | 11 | 是 | 用户ID | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| tenant_information | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| tenant_information_id | int | 11 | 是 | 主键 | 租客信息ID |
| lease_method | varchar | 64 | 否 | 租赁方式 | |
| rent_amount | varchar | 64 | 否 | 房租金额 | |
| detailed_address | varchar | 64 | 否 | 详细地址 | |
| name_of_landlord | int | 11 | 否 | 房东姓名 | |
| name_of_tenant | int | 11 | 否 | 租客姓名 | |
| tenant_age | varchar | 64 | 否 | 租客年龄 | |
| contact_information | varchar | 16 | 否 | 联系方式 | |
| id_number | varchar | 255 | 否 | 身份证号 | |
| emergency_contact | varchar | 64 | 否 | 紧急联系人 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
该系统是通过jdbc和MySQL达成连接的，新建一个jdbc.properties文件来填写与数据库连接所需要的驱动和参数。
第一个参数代表MySQL数据库的驱动，第二个参数代表要连接的数据库，第三个和第四个参数代表数据库连接名和密码。
后台与数据库访问主要是通过HQL语句来进行查询的，查询语句中的表名是表格的实体类名，在这种查询语句中*是不允许使用的，除非适合聚合函数一起使用才可以。
用户在填写数据的时候必须与注册页面上的验证相匹配否则会注册失败，注册页面的表单验证是通过JavaScript进行验证的，用户名的长度必须在6到18之间，邮箱必须带有@符号，密码和密码确认必须相同，你输入的密码，系统会根据你输入密码的强度给出指定的值，电话号码和身份证号码必须要求输入格式与生活相符合，当你前台验证通过的时候你点击注册，表单会将你输入的值通过name值传递给后台并保存到数据库中。

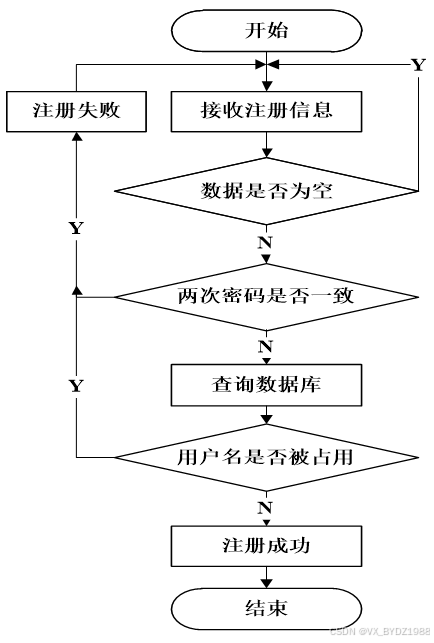

用户注册流程图如下图所示。
图5-1用户注册流程图

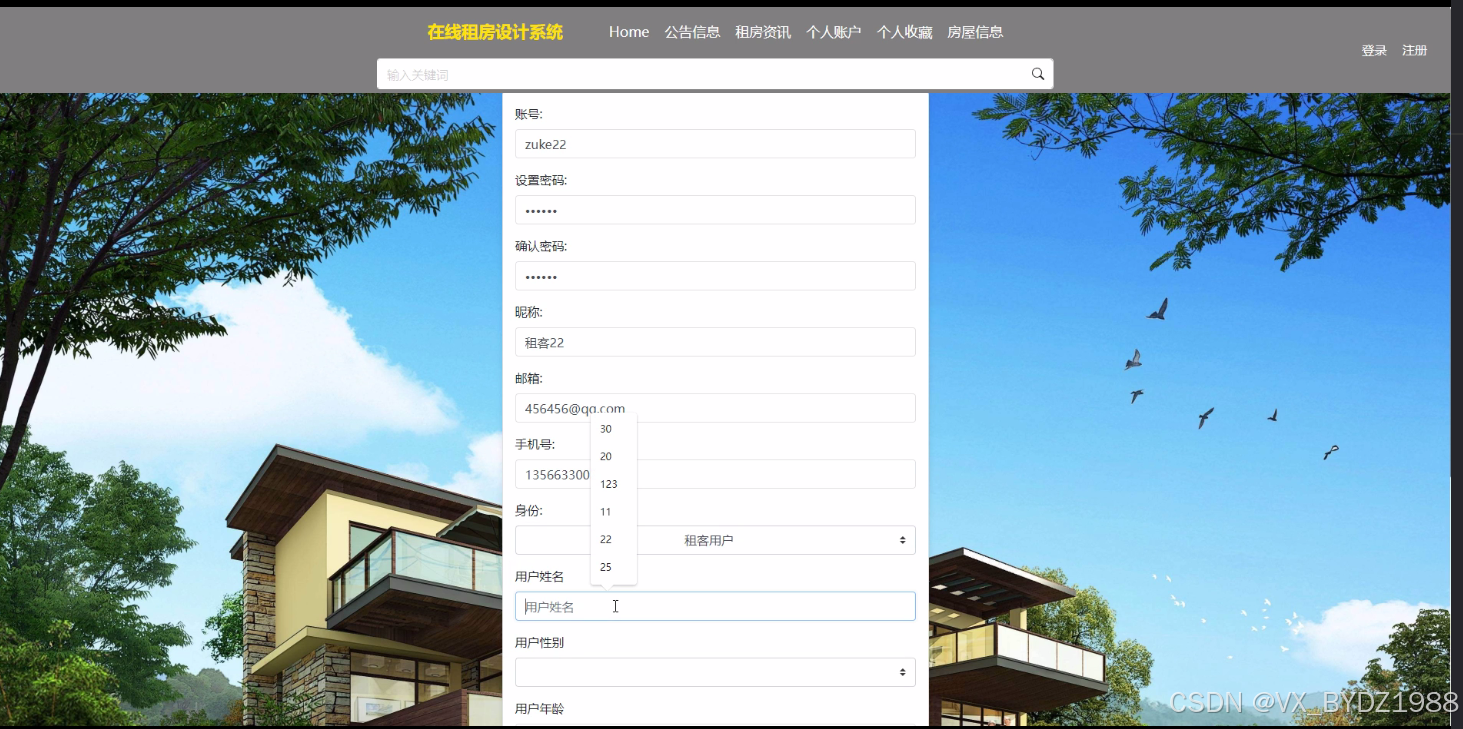

用户注册界面如下图所示。
图5-2用户注册界面
主要由两部分组成，登录前的登录界面以及登录后的用户功能界面。登录界面，要求用户输入用户名和密码，当用户名和密码其中一个输入为空时，给出提示“用户名，密码不能为空”。获取用户名和密码后到数据库中查找，如果用户名存在，以及对应的密码正确，则登录成功，否则登录失败。登录失败后给出提示，并把焦点停在文本框中。登录成功后将该次会话的全局变量username设置为用户名。登录成功后进入会员的功能模块，主要有会员基本信息修改，已经发布房屋信息管理，发布信息，和退出功能。退出功能是清除全局变量username的值，并跳回到首页。

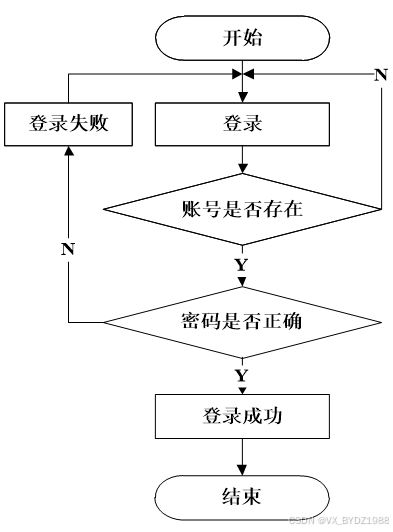

登录流程图如下图所示。
图5-3登录流程图

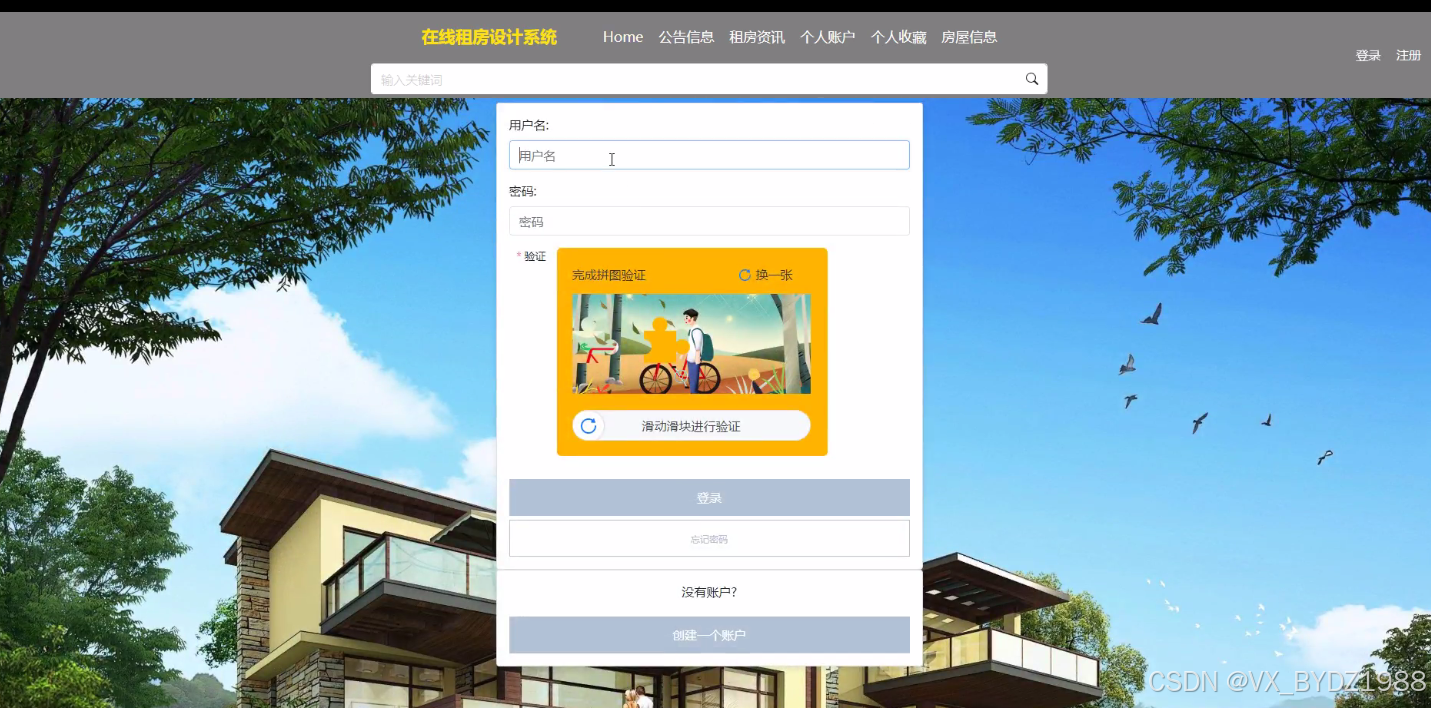

用户登录界面如下图所示。
图5-4用户登录界面
用户登录/注册成功之后可以修改自己的基本信息。修改页面的表单中每一个input的name值都要与实体类中的参数相匹配，在用户点击修改页面的时候，如果改后用户名与数据库里面重复了，页面会提示该用户名已经存在了，否则通过Id来查询用户，并将用户的信息修改为表单提交的数据。
如果租赁合同数据的信息需要修改，管理员可以通过查询租赁合同数据的基本信息来查询租赁合同数据，查询租赁合同数据是通过ajax技术来进行查询的，需要传递租赁合同数据的标题、编号等参数然后在返回到该页面中,可以选中要修改或删除的那条信息，如果选中了超过一条数据，页面会挑一个窗口提醒只能选择一条数，如果没有选中数据会挑一个窗口题型必须选择一条数据。当选择确认修改的时候，后台会根据传过来的id到数据库查询，并将结果返回到修改页面中，可以在修改页面中修改刚刚选中的信息当点击确认的时候from表单会将修改的数据提交到后台并保存到数据库中，就是说如果提交的数据数据库中存在就修改，否则就保存。
租赁合同数据展示界面如下图所示。
图5-5租赁合同数据展示界面

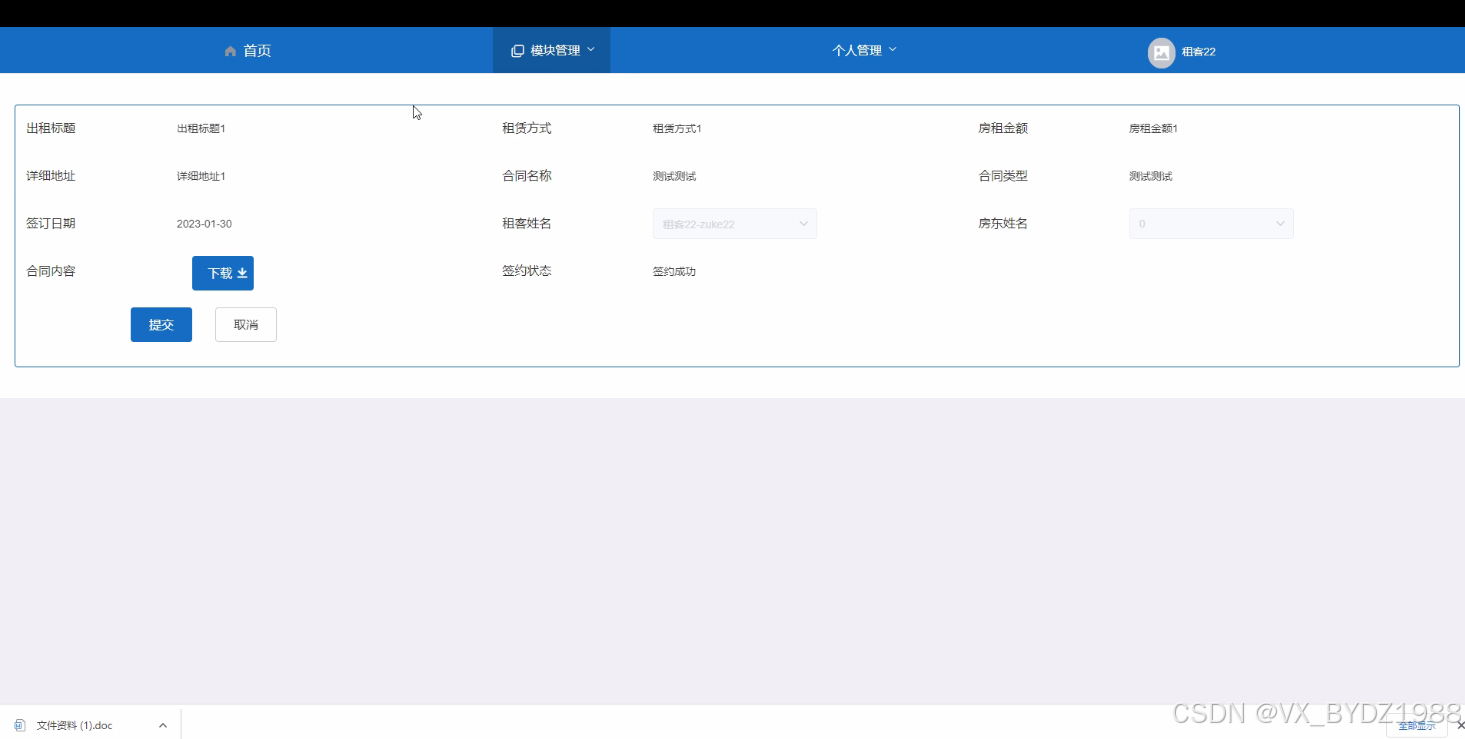

租赁合同数据管理界面如下图所示。
图5-6租赁合同数据管理界面
-
- 评价模块的实现
用户可以发表自己的评价。将页面session中的用户账号userId和发表评价文字框内容传入控制层PingjiaAction，调用addPingjia方法，通过PingjiaDAOImp向数据库评价表插入，将结果返回lyb.jsp界面。

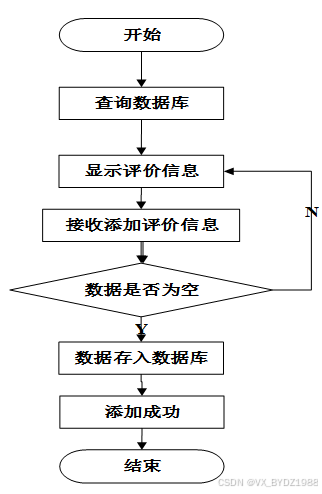

评价添加流程图如下图所示。
图5-7评价添加流程图

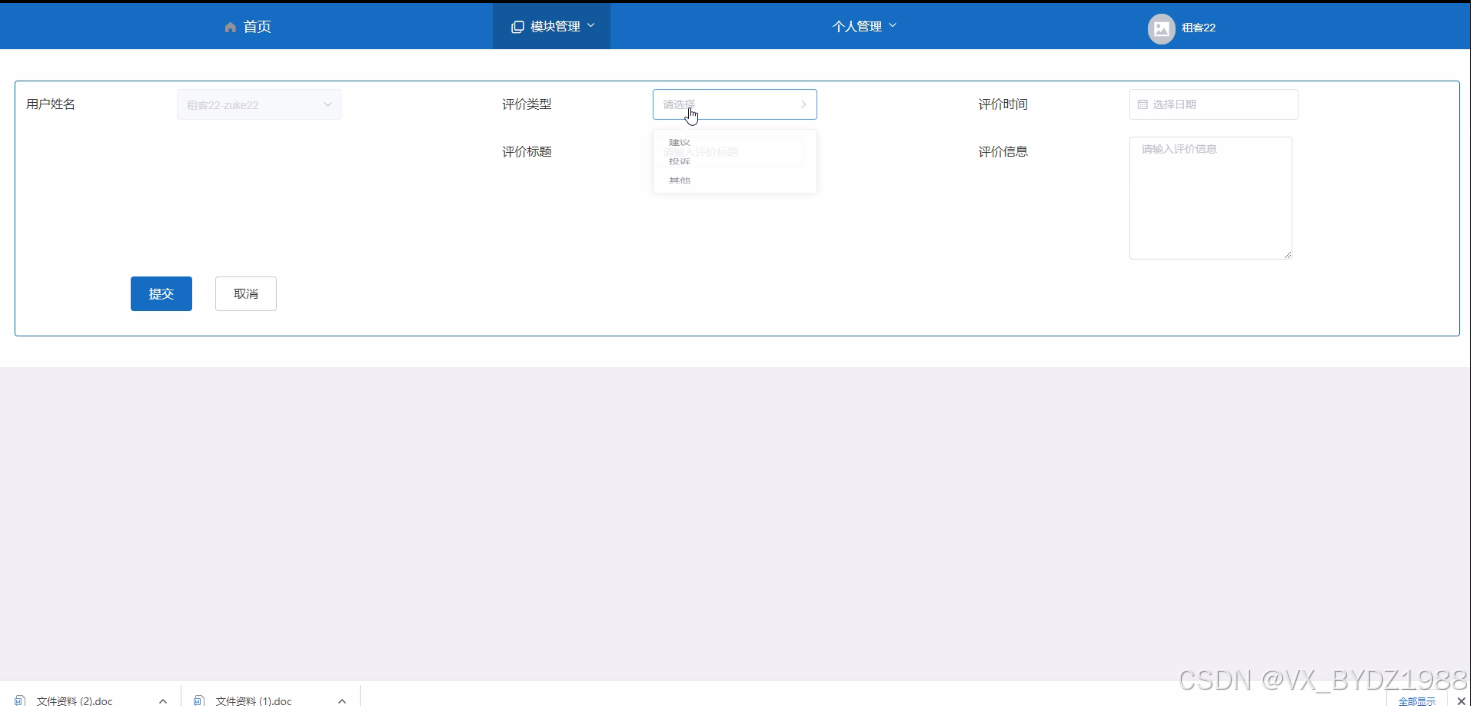

评价发表界面如下所示。
图5-8评价发表界面
预约看房功能整体流程：用户浏览房屋信息时，同时会显示房屋的状态，系统会在其显示详细信息的页面时便会判断房屋的状态，若房屋状态为可预约看房，则会显示预约看房的链接按钮。在用户点击预约看房按钮时，会先通过拦截器判断用户是否登录，若未登录，会跳转至登录页面，提示用户先登录，若为登录用户就会跳转至填写预约看房信息的页面，填写好预约看房信息之后，点击提交按钮，预约看房成功之后返回提示信息，告知用户预约看房成功。
预约看房流程图如下图所示。
图5-9预约看房流程图

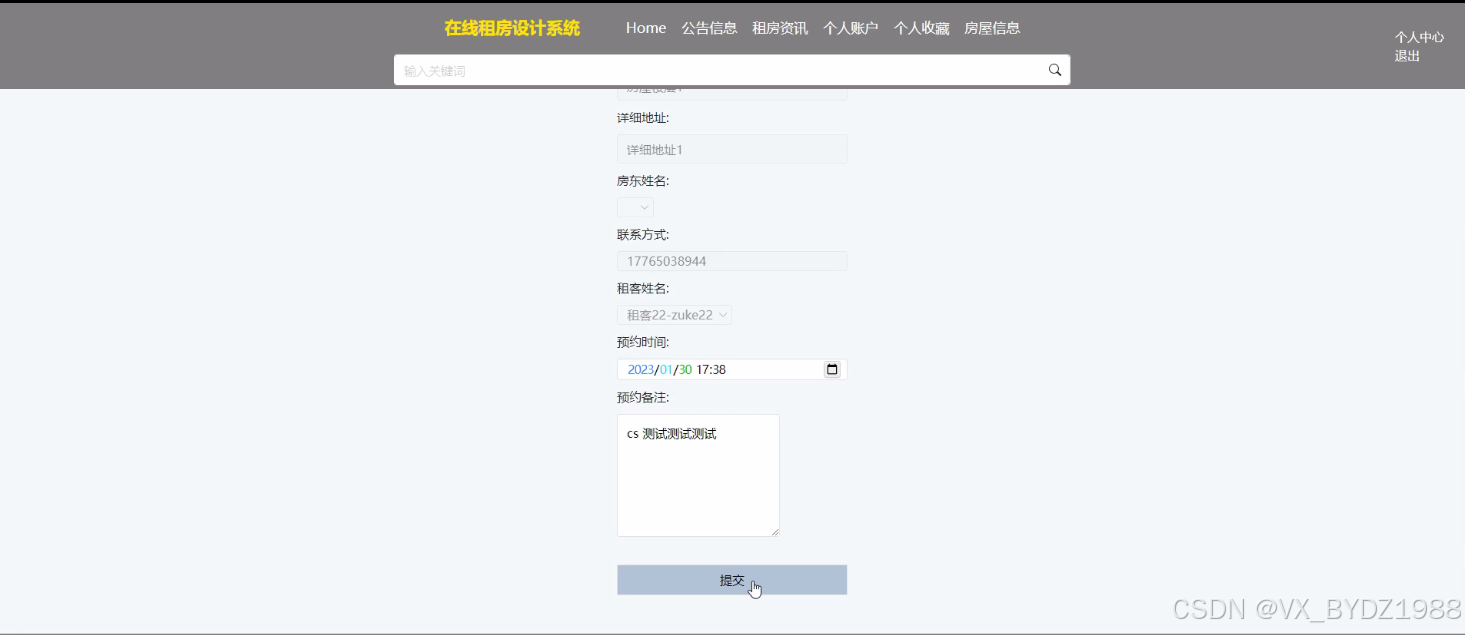

预约看房界面如下图所示。
图5-10预约看房界面

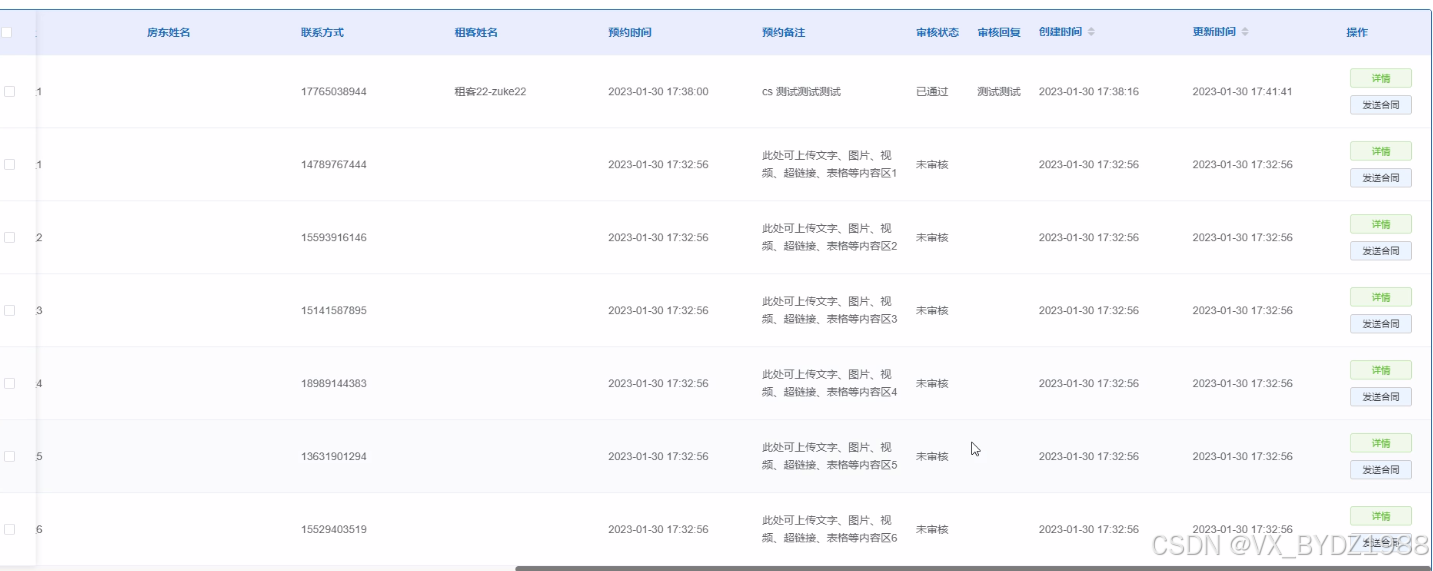

预约看房管理界面如下图所示。
图5-11预约看房管理界面
-
- 房屋管理模块的实现
此页面的关键是编写房屋信息，包括房屋编号，名称，详情等。单击提交按钮以完成信息的添加。如果未写入完整的房屋信息，例如，如果未写入房屋编号，系统将给出相应的错误提示，并且无法成功输入。数据以概念的形式以onsubmit =“return checkForm（）”的形式写入以进行检查，checkForm（）函数是一种用于写入数据的不同类型的校对方法，是不是为空也是经过form表单中的οnsubmit=”return checkForm()来检查。
管理员点击左侧菜单“房屋信息管理”，页面跳转到房屋信息管理外观，调用后台房屋查询所有房屋信息。并将信息密封到数据集合List，绑定到请求对象，然后页面跳转到相应的jsp，显示出房屋信息，单击删除按钮完成房屋信息的删除。

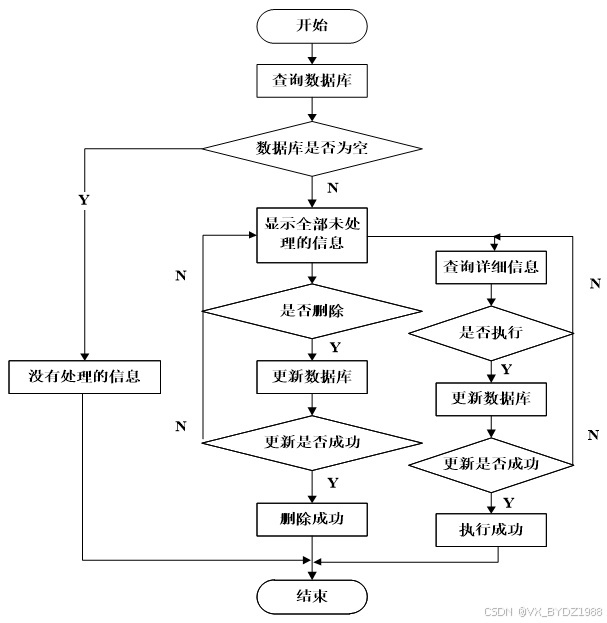

房屋管理流程图如下图所示。
图5-12房屋管理流程图
房屋添加界面如下图所示。
图5-13房屋添加界面

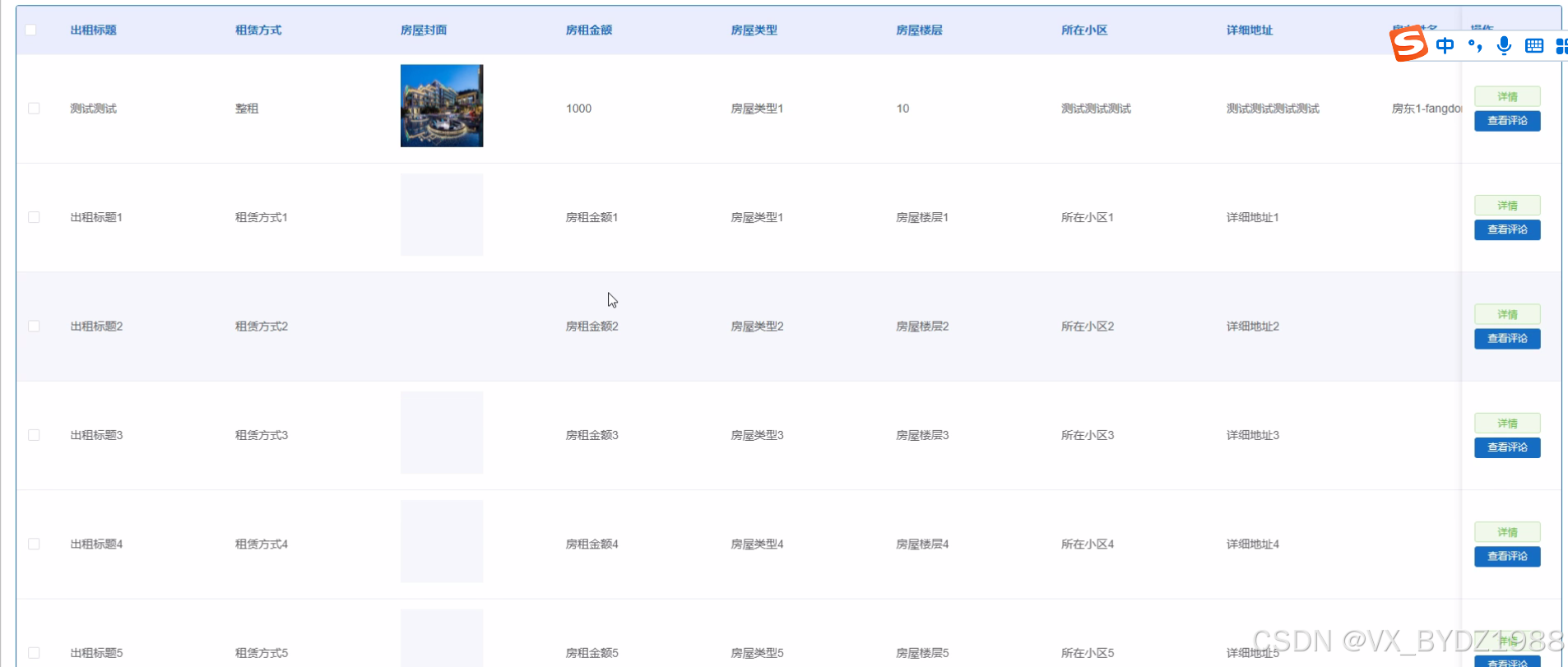

房屋管理界面如下图所示。
图5-14房屋管理界面
对任何系统而言，测试都是必不可少的环节，测试可以发现系统存在的很多问题，所有的软件上线之前，都应该进行充足的测试之后才能保证上线后不会Bug频发，或者是功能不满足需求等问题的发生。下面分别从单元测试，功能测试和用例测试来对系统进行测试以保证系统的稳定性和可靠性。
下表是系统登录功能测试用例，检测了用户名和密码的不同的输入情况，观察系统的响应情况。得出该功能达到了设计目标。
表6-1 系统登录功能测试用例
| 功能描述 | 用于系统登录 | |
| 测试目的 | 检测登录时的合法性检查 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 输入的用户名和密码带有非法字符 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入的用户名或者密码为空 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入的用户名和密码不存在 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入正确的用户名和密码 | 登录成功 | 与预期结果一致 |
下表是注册功能测试用例，检测了各种数据的输入情况，观察系统的响应情况。得出该功能达到了设计目标。
表6-2 注册功能测试用例
| 功能描述 | 用于用户注册 | |
| 测试目的 | 检测用户注册时的合法性检查 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 输入的手机号不合法 | 提示请输入正确的手机号码 | 与预期结果一致 |
| 输入的字段为空 | 提示必填项不能为空 | 与预期结果一致 |
| 输入的密码少于6位 | 提示密码必须为6-12位 | 与预期结果一致 |
| 输入的密码大于12位 | 提示密码必须为6-12位 | 与预期结果一致 |
下表是房屋管理功能的测试用例，检测了房屋管理中对房屋信息的增加，删除，修改，查询操作是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。
前置条件；用户登录系统。
表6-3 房屋管理的测试用例
| 功能描述 | 用于房屋管理 | |
| 测试目的 | 检测房屋管理时的各种操作的运行情况 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 点击添加房屋，必填项合法输入，点击保存 | 提示添加成功 | 与预期结果一致 |
| 点击添加房屋，必填项输入不合法，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击修改房屋，必填项修改为空，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击修改房屋，必填项输入不合法，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击删除房屋，选择房屋删除 | 提示删除成功 | 与预期结果一致 |
| 点击搜索房屋，输入存在的房屋名 | 查找出房屋 | 与预期结果一致 |
| 点击搜索房屋，输入不存在的房屋名 | 不显示房屋 | 与预期结果一致 |
使用阿里云PTS（Performance Testing Service）性能测试服务对线上系统进行压力测试。线上服务器环境为：1核心CPU，1G内存，1Mbps公网带宽，Centos7.0操作系统。
压测过程中使用了2台并发机器，每台机器20个用户并发，对系统主页，登录，数据查询和数据维护等模块进行并发访问，测试结果是有40个用户并发时，数据管理相关页面的响应时间甚至达到了7s，通过查看服务器出网流量发现已经达到1381kb/s，可以看出服务器的带宽已经达到峰值，如果系统使用5Mbps的带宽，系统的响应时间和TPS将会大大增加。在整个测试的过程中，CPU的使用率占用仅8%，也提现出带宽瓶颈对系统的影响非常严重。
随着计算机互联网技术的迅猛发展，各行各业都已经实现采用计算机相关技术对日益放大的数据进行管理。该课题是智能租房系统为核心展开的，主要是为了实现租房信息化管理和用户在线预订房屋的需求。
智能租房系统的开发是以python编程语言作为基础，在Eclipse平台上完成编码工作，系统整体为B/S架构，数据库系统使用MySQL。文中详细分析了智能租房系统的研究背景、研究目的和意义、开发工具和相关技术以及系统需求、系统详细设计和系统测试等等一系列内容。系统实现了智能租房系统所需的一些基本功能，并通过测试对这些实现的功能进行了完善，进而提高了系统整体的实用性。整个系统的开发过程中大量使用了python相关的知识以及前端开发使用的html和javascript等，同时涉及到了很多开源框架和组件，例如后台系统中运用的MVC架构、Freemarker模板引擎等，前端运用的UI框架等。
系统投入运行时，各功能均运行正常。系统的每个界面的操作符合常规逻辑，对使用者来说操作简单，界面友好。整个系统的各个功能设计合理，体现了人性化。
但是由于自己在系统开发过程中对一些用到的相关知识和技术掌握不够牢固，再加上自身开发经验欠缺，因此系统在有些方面的功能还不够完善，考虑的不够全面，因此整个系统还有待日后逐步完善。
参考文献
[1]周春吟.基于Python语言图形用户界面设计的研究[J].科学技术创新,2022(35):81-85.
[2]李焱,王倩.Python语言程序设计课程思政建设的路径探索[J].青海教育,2022(11):55-56.
[3]洪丽华,周卫红,黄琼慧.基于Python的数据可视化研究[J].科技创新与应用,2022,12(33):36-40.DOI:10.19981/j.CN23-1581/G3.2022.33.009.
[4]王强,刘明春.Python与Java在面向对象机制方面的比较[J].电脑编程技巧与维护,2022(11):7-9.DOI:10.16184/j.cnki.comprg.2022.11.043.
[5]方磊.Python语言程序设计支架式实训教学探析[J].湖北文理学院学报,2022,43(11):83-88.
[6]邓洁英.Python语言编程在计算机理论教学上的应用研究[J].现代信息科技,2022,6(21):185-187+191.DOI:10.19850/j.cnki.2096-4706.2022.21.045.
[7]王景.基于Python语言的数据表文件批量处理技术[J].信息技术与信息化,2022(09):66-69.
[8]Yan Qilin. Real-Time Analysis of Youth Emotion Based on Python Language and Smart Sensor Network[J]. Mobile Information Systems,2022,2022.
[9]吴建洪. 基于Django的Web自动化测试平台的研发与应用[D].西南大学,2022.DOI:10.27684/d.cnki.gxndx.2022.003235.
[10]郭瀚亭.基于Django框架的文件分享平台的设计与开发[J].信息记录材料,2022,23(03):139-141.DOI:10.16009/j.cnki.cn13-1295/tq.2022.03.075.
[11]Mathieu Didier. Erratum: Modeling Sensitivities of Energetic Materials using the Python Language and Libraries[J]. Propellants, Explosives, Pyrotechnics,2022,47(2).
[12]刘艳雯,吴涛,沈彬,杨金栋,庞达.基于Django的施工数据共享平台设计与实现[J].现代计算机,2022,28(02):117-120.
[13]孙建军,李琪,吕强.浅析Web开发工具Django的MVC架构[J].品牌与标准化,2021(06):105-106+109.
[14]钱诗佳,陈雨龙,李全.基于Django的软件推荐平台设计[J].信息技术与信息化,2021(10):81-83.
[15]蔡自伟.基于Django框架的量化交易系统设计[J].山西大同大学学报(自然科学版),2021,37(05):39-42.
[16]邱红丽,张舒雅.基于Django框架的web项目开发研究[J].科学技术创新,2021(27):97-98.
[17]高焕超.基于Django的在线学习系统设计与实现[J].电脑编程技巧与维护,2021(08):35-36+92.DOI:10.16184/j.cnki.comprg.2021.08.012.
[18]秦柳兰. 大数据系统的网络计算联合优化[D].南京大学,2021.DOI:10.27235/d.cnki.gnjiu.2021.001379.
[19]吴海南. 基于Django框架的学术推荐系统设计与实现[D].大连理工大学,2021.DOI:10.26991/d.cnki.gdllu.2021.003184.
[20].河北省印发《河北省公租房小区智能管理指南（试行）》[J].建筑技术开发,2020,47(16):52.
致谢
本次设计历时3个月。在这个毕业设计中，它离不开指导教师的指导，使事情基本顺利。指导老师无论是在毕业设计历经中，还是在论文做完中都给了了我特别大的助益。另1个方面，教师认真负责的工作姿态，谨慎的教学精神厚重的理论水准都使我获益匪浅。他勤恳谨慎的教学育人学习姿态也给我留下了特别特别深的感觉。我从老师那里学到了很多东西。在理论和实践中，我的技能得到了特别大的提高。在此，特向教师表示由衷的感激。
经过对该毕业设计的全部研究和开发，我的系统研发经历了从需求分析到实现详细功能，再到最终测试和维护的特殊进展。让我对系统研发有了更深层次的认识。如今我的动手本领单独处理疑惑的本领也获取到了特别大的演练学习增多，这是这次毕业设计最好的收获。
最后，在整个系统开发过程中，我周围的同学和朋友给了我很多意见，所以我很快就确认了系统的商业思想。在次，我由衷的向他们表示感激。
点赞+收藏+关注 →私信领取本源代码、数据库
关注博主下篇更精彩
一键三连！！！
一键三连！！！
一键三连！！！
感谢一键三连！！！
扫一扫
1489
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
