毕业设计-Java外卖点餐系统开发（案例分析）-附源码

摘  要

随着互联网趋势的到来，各行各业都在考虑利用互联网将自己推广出去，最好方式就是建立自己的互联网系统，并对其进行维护和管理。在现实运用中，应用软件的工作规则和开发步骤，采用Java技术建设外卖点餐系统开发。

本设计主要实现集人性化、高效率、便捷等优点于一身的外卖点餐系统开发，完成用户管理、商家管理、菜品分类管理、菜品信息管理、资讯分类管理、美食中心管理、系统管理、订单管理等功能模块。系统通过浏览器与服务器进行通信，实现数据的交互与变更。只需通过一台电脑，动动手指就可以操作系统，实现数据通信管理。整个系统的设计过程都充分考虑了数据的安全、稳定及可靠等问题，而且操作过程简单。本系统通过科学的管理方式、便捷的服务提高了工作效率，减少了数据存储上的错误和遗漏。

外卖点餐系统开发使用Java语言，采用基于MVVM模式的JavaEE技术进行开发，使用 MyEclipse 2017 CI 10 编译器编写，数据方面主要采用的是微软的MySQL关系型数据库来作为数据存储媒介，配合前台HTML+CSS 技术完成系统的开发。

关键词：外卖点餐系统开发 ；Java；springboot；MYSQL

Abstract

With the arrival of the internet trend, various industries are considering using the internet to promote themselves. The best way is to establish their own internet system, maintain and manage it. In practical applications, the working rules and development steps of the application software are developed using Java technology to build a takeout ordering system.

This design mainly realizes the development of a takeout ordering system that combines the advantages of humanization, efficiency, and convenience. It completes functional modules such as user management, merchant management, dish classification management, dish information management, information classification management, food center management, system management, and order management. The system communicates with the server through a browser to achieve data interaction and changes. You only need to use a computer and move your fingers to operate the system, achieving data communication management. The entire system design process fully considers issues such as data security, stability, and reliability, and the operation process is simple. This system improves work efficiency and reduces errors and omissions in data storage through scientific management and convenient services.

The take out order system is developed using Java language and Java EE technology based on MVVM mode. It is written using the MyEclipse 2017 CI 10 compiler. In terms of data, Microsoft's MySQL relational database is mainly used as the data storage medium, and the system development is completed with the front-end HTML+CSS technology.

Keywords: Development of a takeout ordering system; Java； springboot； MYSQL

目录

1 绪论

1.1 选题目的、背景和意义

1.2 研究现状

1.3 相关技术介绍

1.4 springboot框架介绍

2 外卖点餐系统开发分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.2 系统需求分析

2.2.1 功能性需求分析

2.2.2 非功能性分析

2.3 系统用例分析

3 外卖点餐系统开发总体设计

3.1 系统模块设计

3.2 数据库设计

3.3.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

4 外卖点餐系统开发设计与实现

4.1 系统首页页面

4.2 注册页面

4.3 登录页面

4.4 美食资讯页面

4.5菜品详情页面

4.6 我的订单页面

4.7 修改密码页面

4.8 用户管理页面

4.9 菜品信息管理页面

4.10 菜品分类管理页面

4.11 资讯分类管理页面

5外卖点餐系统开发测试

5.1 调试部分问题

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

1 绪论

1.1 选题目的、背景和意义

当前高速发展的经济模式下，人们工作和生活都处于高压下，没时间做饭，在哪做饭成了人们的难题，传统下班回家做饭的生活习俗渐渐地变得难以实现。在社会驱动下，我国在餐饮方面的收入额，逐年成上升趋势。餐饮方面带来的收入拉高了社会消费品的零售总额。不得不说，餐饮行业的转型已经开始慢慢地有了成效，整个餐饮市场正处于不断复苏的状态中。即使人们在外就餐很方便，但有时候难免会遇到一些意外的情况，有时候到餐馆就餐会遇到排长队或是就餐位置拥挤的现象;有一些“蜗居”族不愿出家门嫌麻烦不动手做饭又想享受到美味的食物。

因此伴随而来的很多新式的订餐服务和订餐方式也逐渐产生，在以前人们都是单一的通过订餐电话来进行订餐，但随着近些年来的发展，订餐电话已经不能够满足越来越多的订餐人群的需要，越来越多的缺陷明显出现。基于以上种种原因，本系统设计的目标就是将传统的通过电话和面对面的餐点销售方式，转换到基于网络这样一个更方便快捷的外卖网络订餐方式。通过外卖订餐网站的建设，商家能在网站上更为系统地处理众多客户的订单，甚至还能在网站上管理自己店铺的经营情况和员工情况等。另外在网站上，用户可以通过图文并茂的网站食谱和搜索功能可以更快捷方便地预定购买自己想要吃的餐点，而且这并没有时间和餐点种类的限制，这更好地解决了有些用户想在同一时间享用多家店铺食品的情况。每一分每一秒对于商家来说都是利益，节约时间就能够节约大量的成本，在某些角度上来说这就是在盈利。对用户来说，足不出户就可以购买到自己想要吃的东西，就是一种理想的购买模式。外卖订餐系统最主要的目的和意义就在于为商家和客户节约更多的时间和精力，使其能更为方便快捷地满足各自的需求。

1.2研究现状

我国外卖餐饮订餐的方式是电话订餐和互联网订餐。电话订餐就是消费者根据自己需要，拨打电话下单就能够实现这种操作了。这远比现场订餐方便的多，还节省时间，但企业存在着一定的漏洞，虽然方便，仅仅是拨打电话就可以下单，但这就需要饭店要时刻有人在订餐电话前值守，这导致订餐电话不可能每时每刻都能保证有人接听，另外也需要专门的人员对订餐内容的记录，这就很容易出现差错。发展至今，我国的外卖订餐系统已经慢慢完善起来，饿了么、百度外卖和美团外卖等国内新兴互联网公司，已经占据了市场大部分市场份额，小吃、餐厅等都与之联系紧密。

国外现有的网络订餐系统发展已十分成熟，服务人性化，而国内现有的订餐系统以大型餐饮企业自身网站为主，小餐馆由于资金投入、开发技术难等问题仍采用传统就餐模式，服务局限性明显。本文通过对普通餐饮行业的调查发现，把餐饮和网络应用结合起来并不多，由此提出了区域性餐饮网络营销的想法。以城区中小型餐厅为主体服务对象，结合城区周边住宅和学校园区的市场特点，分析消费者网络购物行为，开发出开放型餐饮服务平台，为网络订餐项目的可行性奠定坚实的基础，既为餐饮企业解困，也为服务广大市民具有十分重要的意义。

1.3相关技术介绍

（1）外卖点餐系统开发 中的web后台管理中的后端不再使用古老的jsp+javabean+servlet技术，而是使用当前主流的springboot框架，它减少java配置代码，简化编程代码，目前springboot框架也是很多企业选择的框架之一。

（2）外卖点餐系统开发 中的web后台管理中的前端使用的是bootstrap框架，它配合ajax和jquery可以美化页面设计。

（3）流行vue框架结合jQuery技术，在jQuery基础上扩展一些插件，通过自己定义插件更好的实现前端的设计。

（4）外卖点餐系统开发 中数据库用的mysql5.7，它执行效率高。

1.4springboot框架介绍：

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

2 外卖点餐系统开发 分析

2.1 可行性分析

2.1.1 技术可行性分析

通过了解对外卖点餐系统开发 的真实需求后，将外卖点餐系统开发 所需要的角色划分整理成了下图2-1，图2-2和图2-3。

从开发工具来看，由于外卖点餐系统开发 是基于JAVA的，因此有很多开发工具都可以进行开发，这些功能强大的开发工具可以给我来设计外卖点餐系统开发 带来非常大的方便。

从外卖点餐系统开发的本身技术来说，对于我来开发一个外卖点餐系统开发 这个毕设是不费事的。外卖点餐系统开发 的开发可以简单的分为前台端、后台端开发以及数据库开发。其中的大部分技术难点在我上学时已经使用过了，同时网络上很多技术点可以让我来借鉴。Web后台管理使用JAVA[9]的springboot架构开发，数据库使用mysql，页面上使用javascript脚本，因此为我在开发外卖点餐系统开发 这个毕设上省去了很多多余代码，这给我的毕设项目编写带来了极大的便利。综上所述，从技术层面来看开发外卖点餐系统开发 是可行的。

从用户体验来看，市面上很多被广泛使用的系统案例可以让我来参考，因此我可以综合它们的页面交互设计的优点，基于我的毕设项目特点来进行改版，最后达到令用户满意的页面交互体验。综上所述，从技术层面来看开发外卖点餐系统开发 是可行的。

2.1.2 经济可行性分析

从外卖点餐系统开发的开发成本来看，外卖点餐系统开发的设计和开发都是我自己完成的，没有其他成本上的开销。

从外卖点餐系统开发的维护成本来看，外卖点餐系统开发的开发遵循一套完整的代码编写规范，并且外卖点餐系统开发 的结构设计非常灵活，遵循高内聚低耦合的原则，因此易于维护和迭代开发。

在外卖点餐系统开发上线之后，上线前期我会根据真实需求来调查，对使用我开发的外卖点餐系统开发来制定一套符合的使用费。系统运行稳定后我会将推广范围到其他的校园当中，其他校园可以使用我的外卖点餐系统开发，只需要缴纳一点点的定金，我会给他们引入广告投资和自营业务。

综合以上的分析，外卖点餐系统开发所带来的经济效益将会带来极大的收益。并且随着我的推广，来使用我开发的外卖点餐系统开发的市场将越来越大，外卖点餐系统开发带来的利润也就越来越多。因此，从经济层面来看开发外卖点餐系统开发的是可行的。

2.2 系统需求分析

2.2.1 功能性需求分析

外卖点餐系统开发从角色上划分为了用户、商家以及管理员三种角色。

管理员角色：

（1）登录：管理员的账号是在数据表表中直接设置生成的，不需要进行注册；

（2）个人中心：管理员点击“个人中心”菜单可以对个人信息以及登录的密码进行设置。

（3）用户管理：管理员可以对前台上注册过的用户信息进行管控，也可以对管理员信息进行管控。

（4）美食资讯管理：管理员在后台可以对外卖点餐系统开发中显示的美食资讯信息进行增删改查。

（5）分类管理：管理员对外卖点餐系统开发中商品的分类进行管控。

（6）菜品信息管理：管理员对商家提交的菜品订单进行管控。

（7）系统管理：管理员可以对外卖点餐系统开发中首页显示的轮播图以及系统中的一些简介发布到系统当中，让用户及时的查看到系统信息，进行合理安排。

用户角色：

（1）注册登录模块：当注册用户想要进入本外卖点餐系统开发中对资讯进行查看评论以及了解菜品信息等操作的时候，就必须要登录到系统当中，要是新的用户没有外卖点餐系统开发的账号的话，点击“注册”按钮，就会进入到新用户注册这个界面上，用户输入对应的账号（必须填写）+密码（必须填写）+确认密码（必须填写，而且要与密码一直）+昵称+邮箱+手机号+选择用户身份等等，然后点击“注册”，系统在用户这一数据库中会查询账号是不是存在，两次密码是不是一样，都填写正确就会注册成功，然后再进行登录，如果是之前已经注册过的用户很长时间没有使用，忘记密码，也可以点击“忘记密码”进行找回；

（2）美食资讯：在首页导航栏我们会看到“美食资讯”这一菜单，我们点击进入进去以后，会看到所有资讯列表，在这个界面，我们可以点击进入进行查看、评论、点赞等；

（3）用户查看菜品：用户进行菜品信息的阅览，通过发现喜欢的菜品后可以购买+评论+收藏。

（4）菜品购买：用户对喜欢的菜品可以加购，在购物车里面，当用户确定提交完毕后，将其提交给服务器后台系统，并生成订单。

（5）我的订单：用户在提交订单后，可以对提交的订单进行管理。

2.2.2 非功能性分析

外卖点餐系统开发的非功能性需求比如外卖点餐系统开发 的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1外卖点餐系统开发 非功能需求表

安全性	主要指外卖点餐系统开发 数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指外卖点餐系统开发 能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响外卖点餐系统开发 占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着外卖点餐系统开发 的页面展示内容进行操作，就可以了。
可维护性	外卖点餐系统开发 开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

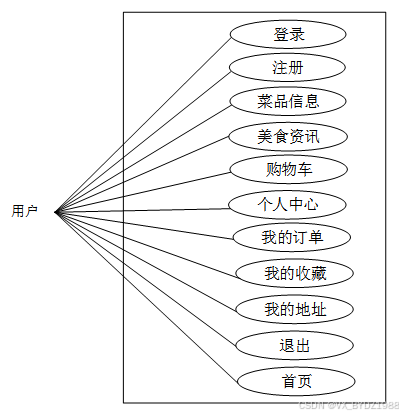

根据上一节功能分析，可以得出系统的用例，用户角色用例如图2.1所示。

图2.1 外卖点餐系统开发中用户角色用例图

管理员角色用例如图2.2所示。

图2.2 外卖点餐系统开发管理员角色用例图

3 外卖点餐系统开发总体设计

3.1 系统模块设计

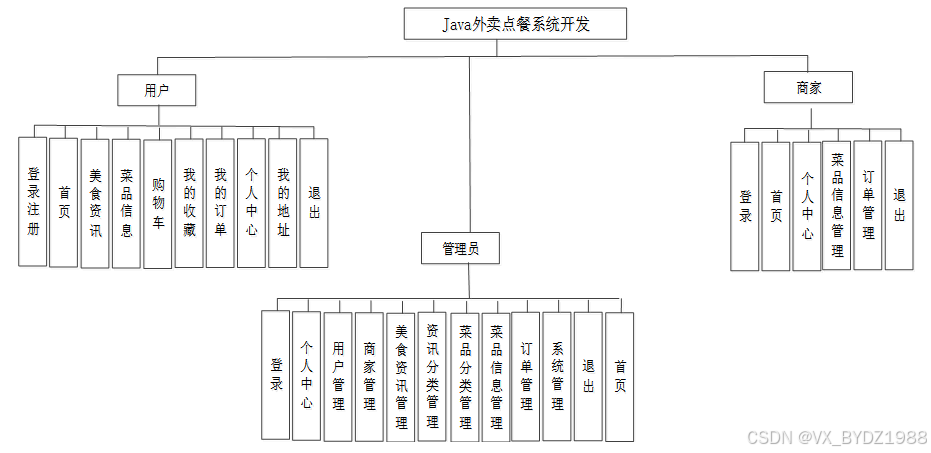

根据第二章中外卖点餐系统开发的功能分析可知，外卖点餐系统开发 中整体功能模块图如图3.1所示，

图3.1 外卖点餐系统开发功能模块图

3.2 数据库设计

3.3.1 数据库概念结构设计

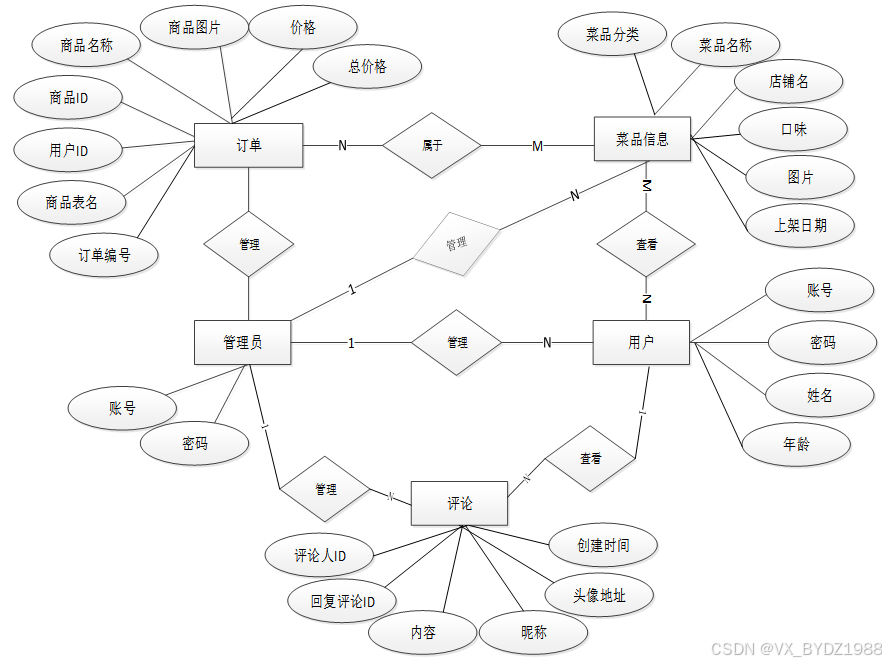

下面是整个外卖点餐系统开发 中主要的数据库表总E-R实体关系图。

图3.2 外卖点餐系统开发 总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中外卖点餐系统开发 中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表名：users

功能：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表名：storeup

功能：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型(1:收藏,21:赞,22:踩,31:竞拍参与,41:关注)		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表名：aboutus

功能：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表名：shangjia

功能：商家

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
shangjiazhanghao	varchar	200	商家账号
mima	varchar	200	密码
dianpuming	varchar	200	店铺名
fuzeren	varchar	200	负责人
lianxidianhua	varchar	200	联系电话
dianpudizhi	varchar	200	店铺地址
fengmian	longtext	4294967295	封面
money	float		余额		0

表名：orders

功能：订单

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
orderid	varchar	200	订单编号
tablename	varchar	200	商品表名		caipinxinxi
userid	bigint		用户id
goodid	bigint		商品id
goodname	varchar	200	商品名称
picture	longtext	4294967295	商品图片
buynumber	int		购买数量
price	float		价格		0
discountprice	float		折扣价格		0
total	float		总价格		0
discounttotal	float		折扣总价格		0
type	int		支付类型		1
status	varchar	200	状态
address	varchar	200	地址
tel	varchar	200	电话
consignee	varchar	200	收货人
remark	varchar	200	备注
logistics	longtext	4294967295	物流
shangjiazhanghao	varchar	200	商户名称

表名：meishizixun

功能：美食资讯

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
biaoti	varchar	200	标题
zixunfenlei	varchar	200	资讯分类
jianjie	longtext	4294967295	简介
fabushijian	date		发布时间
fengmian	longtext	4294967295	封面
neirong	longtext	4294967295	内容
clicktime	datetime		最近点击时间
clicknum	int		点击次数		0

表名：discussmeishizixun

功能：美食资讯评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表名：discusscaipinxinxi

功能：菜品信息评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表名：config

功能：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值

表名：cart

功能：购物车表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
tablename	varchar	200	商品表名		caipinxinxi
userid	bigint		用户id
goodid	bigint		商品id
goodname	varchar	200	商品名称
picture	longtext	4294967295	图片
buynumber	int		购买数量
price	float		单价
discountprice	float		会员价
shangjiazhanghao	varchar	200	商户名称

表名：caipinxinxi

功能：菜品信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
caipinmingcheng	varchar	200	菜品名称
caipinfenlei	varchar	200	菜品分类
dianpuming	varchar	200	店铺名
kouwei	varchar	200	口味
tupian	longtext	4294967295	图片
shangjiariqi	date		上架日期
caipinjieshao	longtext	4294967295	菜品介绍
shangjiazhanghao	varchar	200	商家账号
onelimittimes	int		单限
alllimittimes	int		库存
clicktime	datetime		最近点击时间
clicknum	int		点击次数		0
price	float		价格

表名：zixunfenlei

功能：资讯分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
zixunfenlei	varchar	200	资讯分类

表名：token

功能：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表名：caipinfenlei

功能：菜品分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
caipinfenlei	varchar	200	菜品分类

表名：yonghu

功能：用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
zhanghao	varchar	200	账号
mima	varchar	200	密码
xingming	varchar	200	姓名
nianling	int		年龄
xingbie	varchar	200	性别
shouji	varchar	200	手机
touxiang	longtext	4294967295	头像
money	float		余额		0

表名：systemintro

功能：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表名：address

功能：地址

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
address	varchar	200	地址
name	varchar	200	收货人
phone	varchar	200	电话
isdefault	varchar	200	是否默认地址[是/否]

4 外卖点餐系统开发设计与实现

外卖点餐系统开发的详细设计与实现主要是根据前面的外卖点餐系统开发的需求分析和外卖点餐系统开发的总体设计来设计页面并实现业务逻辑。主要从外卖点餐系统开发 界面实现、业务逻辑实现这两部分进行介绍。

4.1 系统首页页面

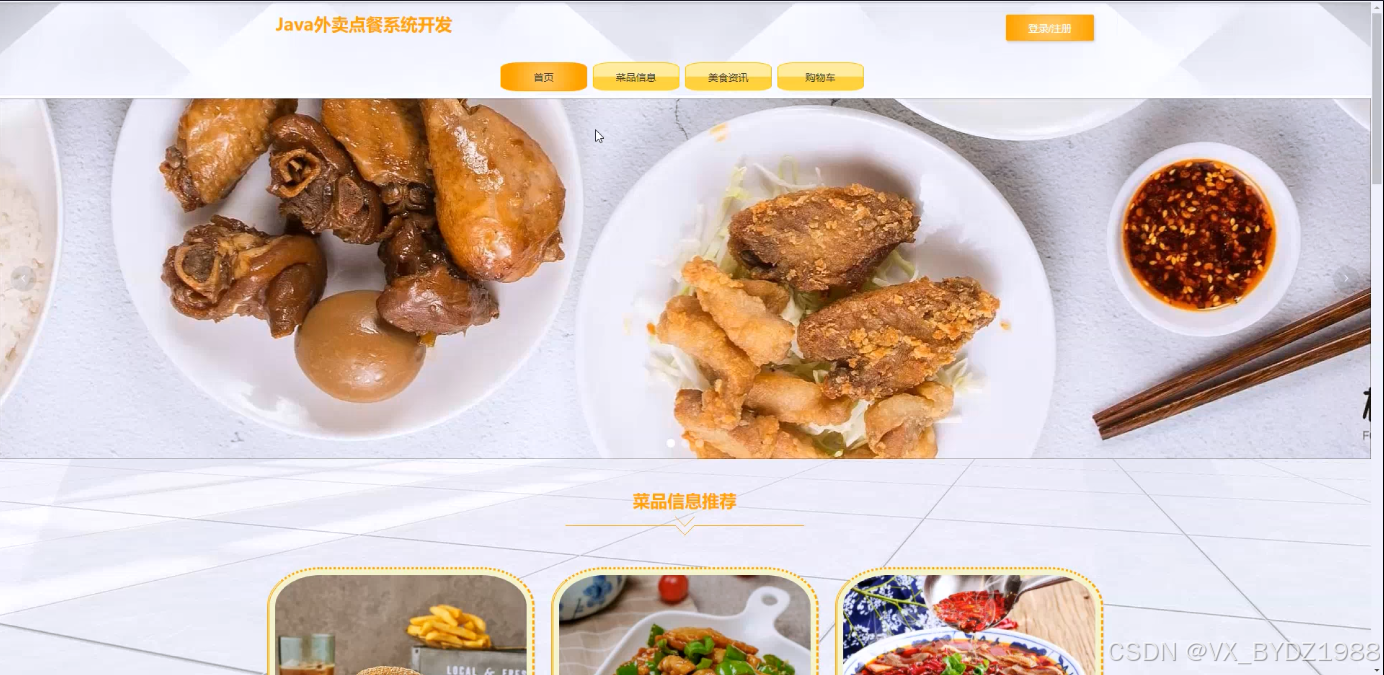

当进入外卖点餐系统开发的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4.1所示。

图4.1 用户首页界面图

4.2 注册页面

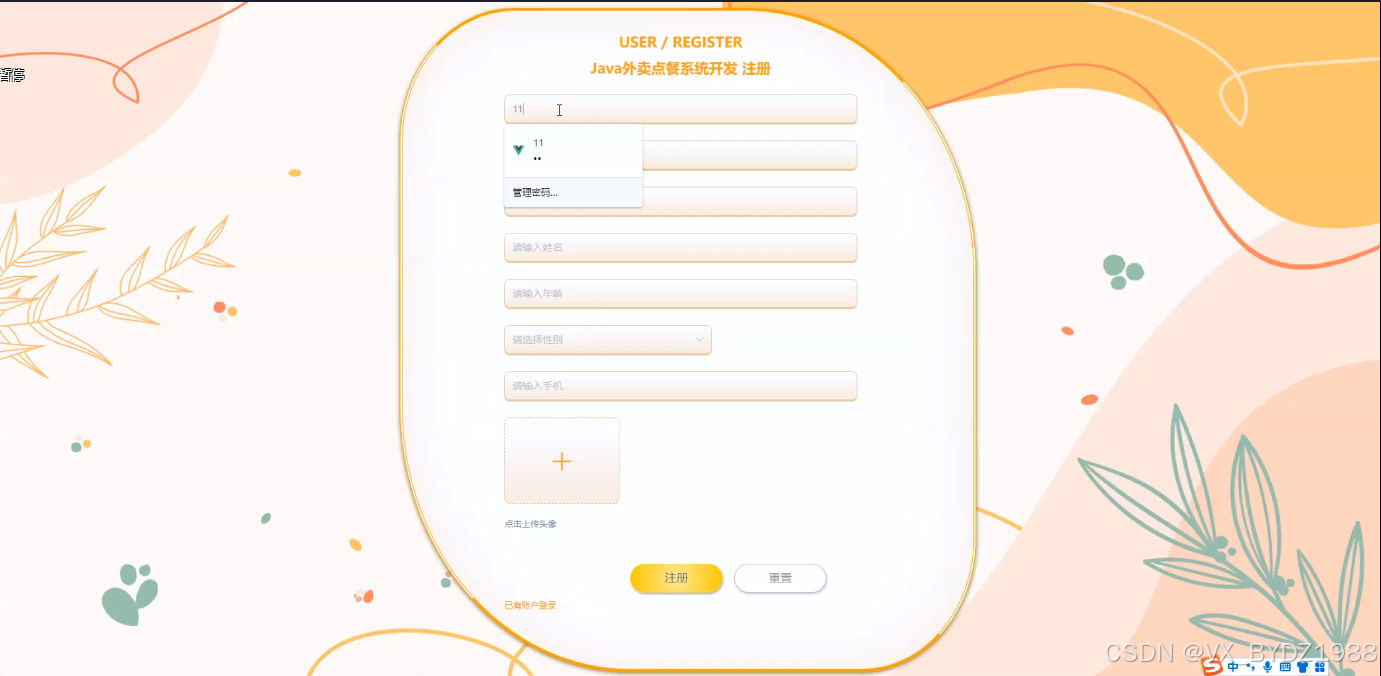

不是外卖点餐系统开发中正式用户的是可以在线进行注册的，如果你没有本外卖点餐系统开发 的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。注册界面实现了用户的注册，其注册界面展示如下图4。2所示。

图4.2 注册界面图

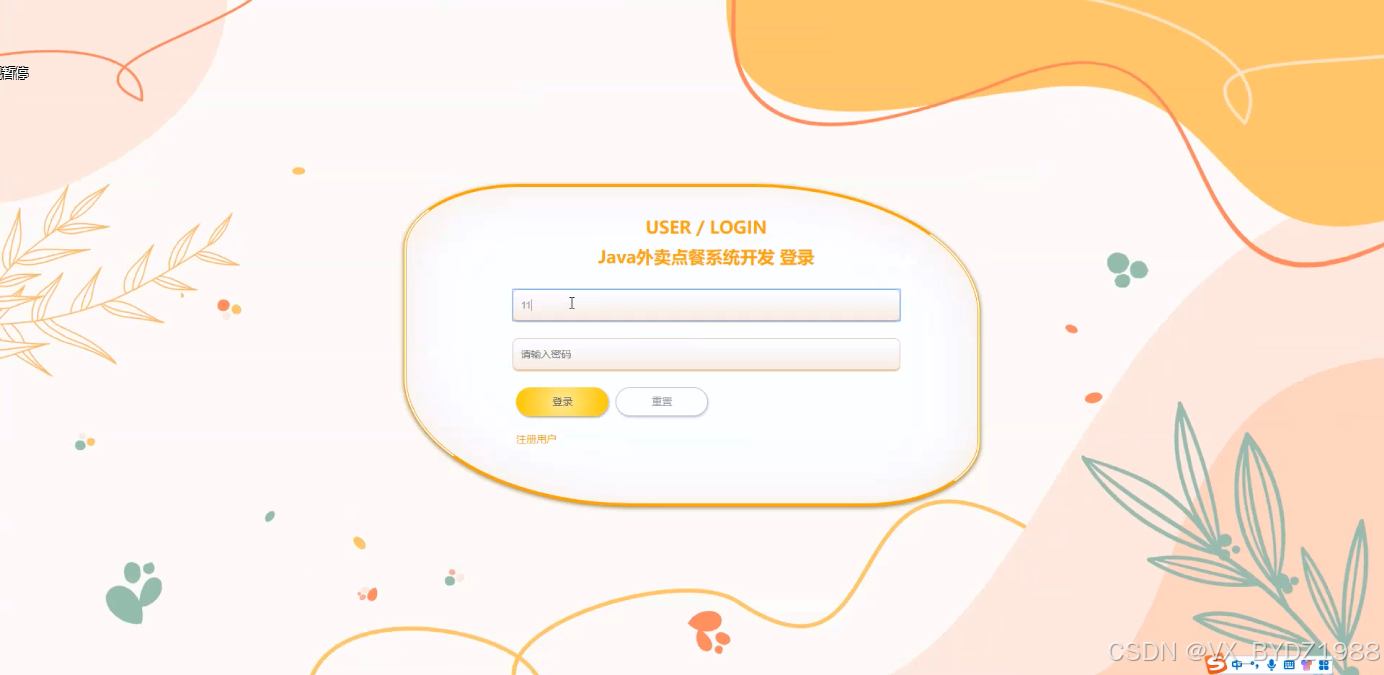

4.3 登录页面

外卖点餐系统开发中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到外卖点餐系统开发 的首页中；否则将会提示相应错误信息，用户登录界面如下图4.3所示。

图4.3 登录界面图

4.4 美食资讯页面

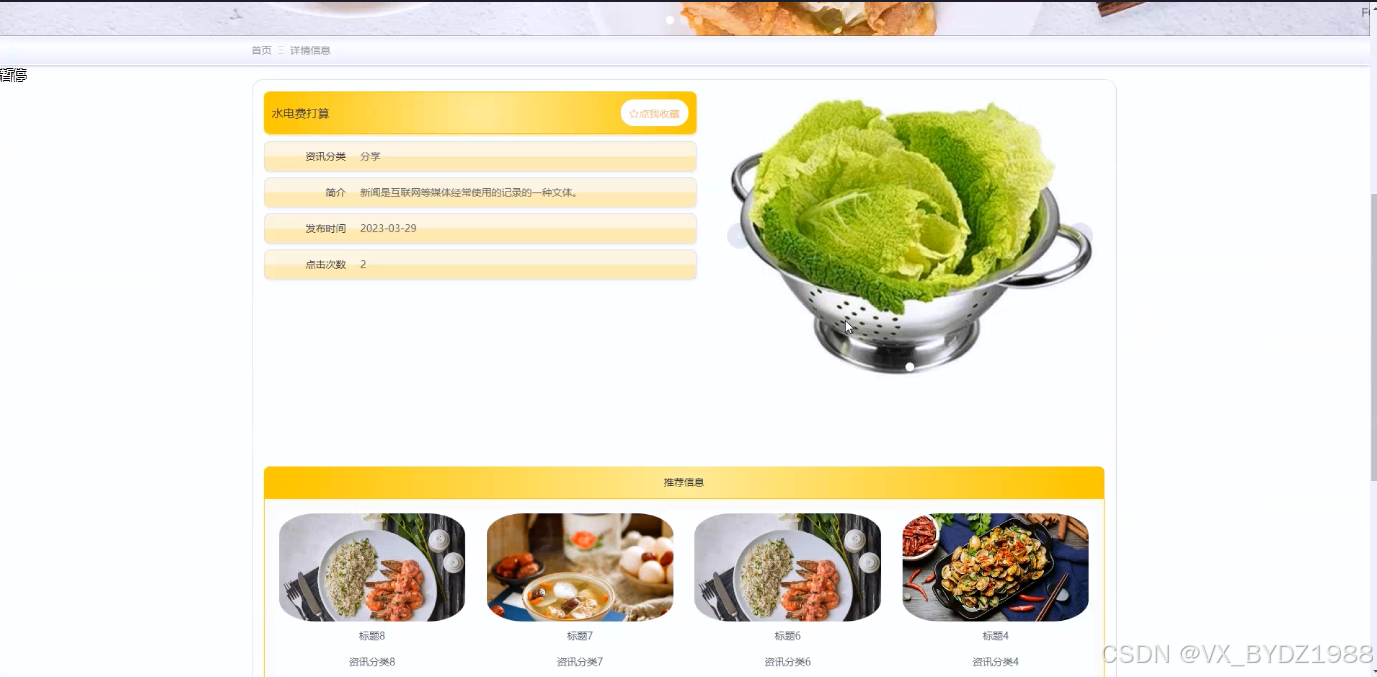

当用户点击“美食资讯”以后就会进入到以下界面，用户可以输入关键词搜索资讯内容，查看点赞数以及点击数，然后点击到资讯的详细的界面，在这个详细界面可以点赞+评论。其出界面展示如下图4.4所示。

图4.4 美食资讯界面图

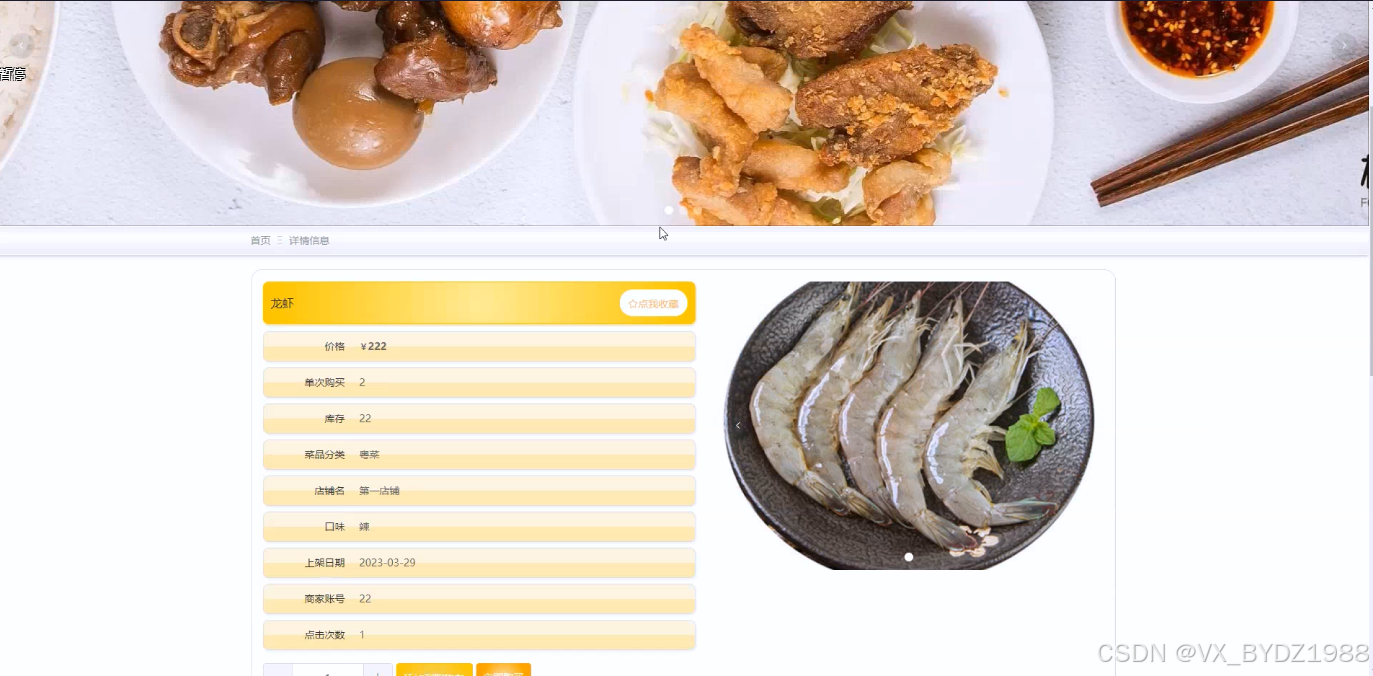

4.5菜品详情页面

当访客点击了任意菜品后将会进入该款菜品的详情界面，可以了解到该菜品的图片信息、菜品信息、价钱信息等，同时可以对该菜品进行加购+立即购买+收藏+点赞+评论，菜品详情展示页面如图4.5所示。

图4.5 菜品详情页面图

4.6 我的订单页面

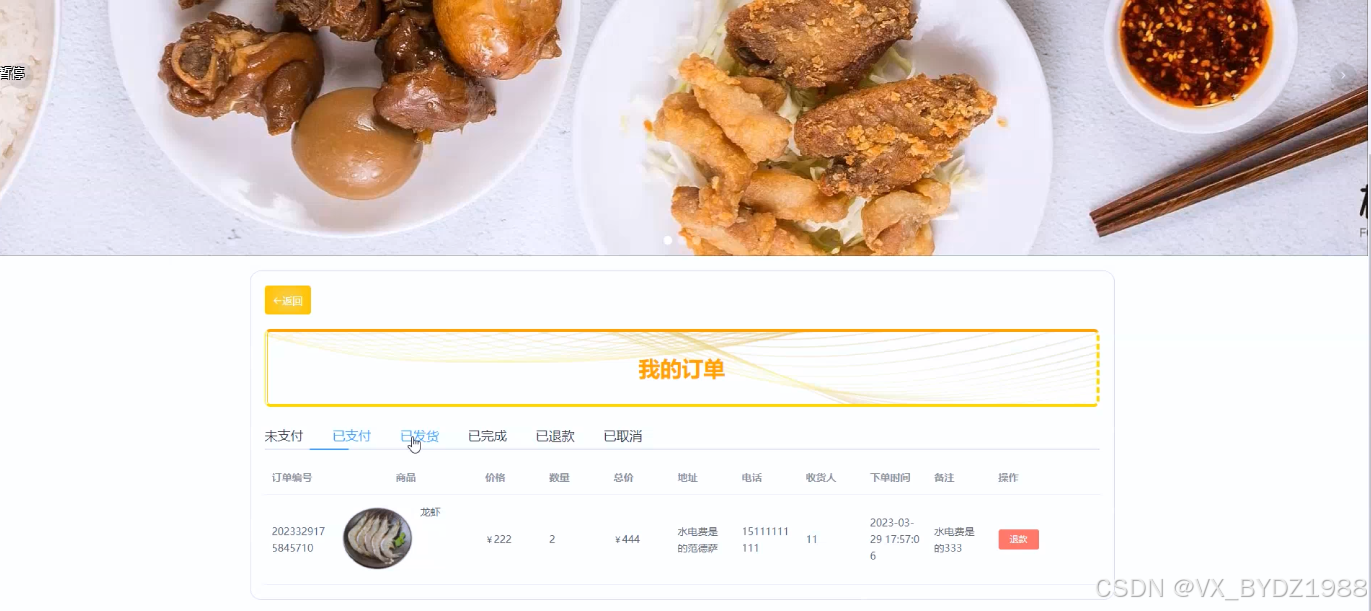

当用户点击“我的订单”链接后就进入自己购买的订单的界面展示，界面如下图4.6所示。

图4.7 我的订单界面图

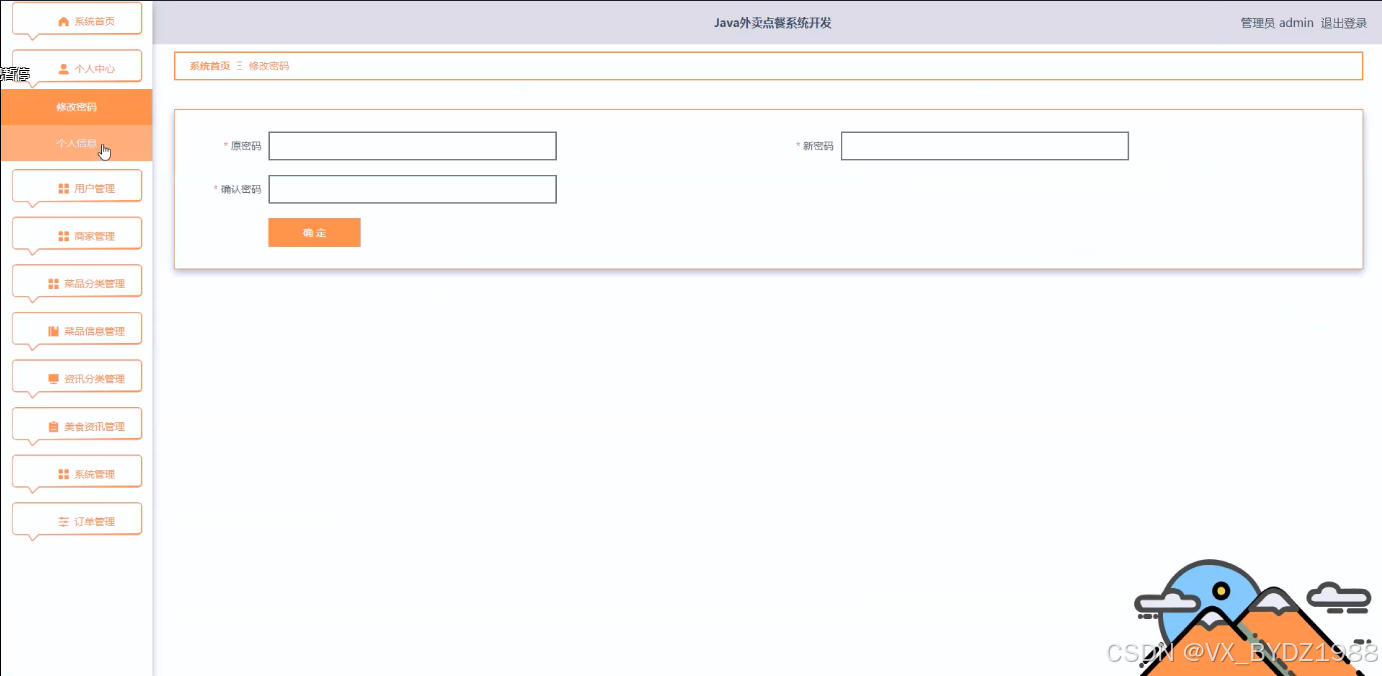

4.7修改密码页面

用户使用该外卖点餐系统开发注册完成后，用户对登录密码有修改需求时，系统也可以提供用户修改密码权限。系统中所有的操作者能够变更自己的密码信息，执行该功能首先必须要登入系统，然后选择密码变更选项以后在给定的文本框中填写初始密码和新密码来完成修改密码的操作。在填写的时候，假如两次密码填写存在差异，那么此次密码变更操作失败，下面的图片展示的就是该板块对应的工作面，界面如下图4.7所示。

图4.7 修改密码界面图

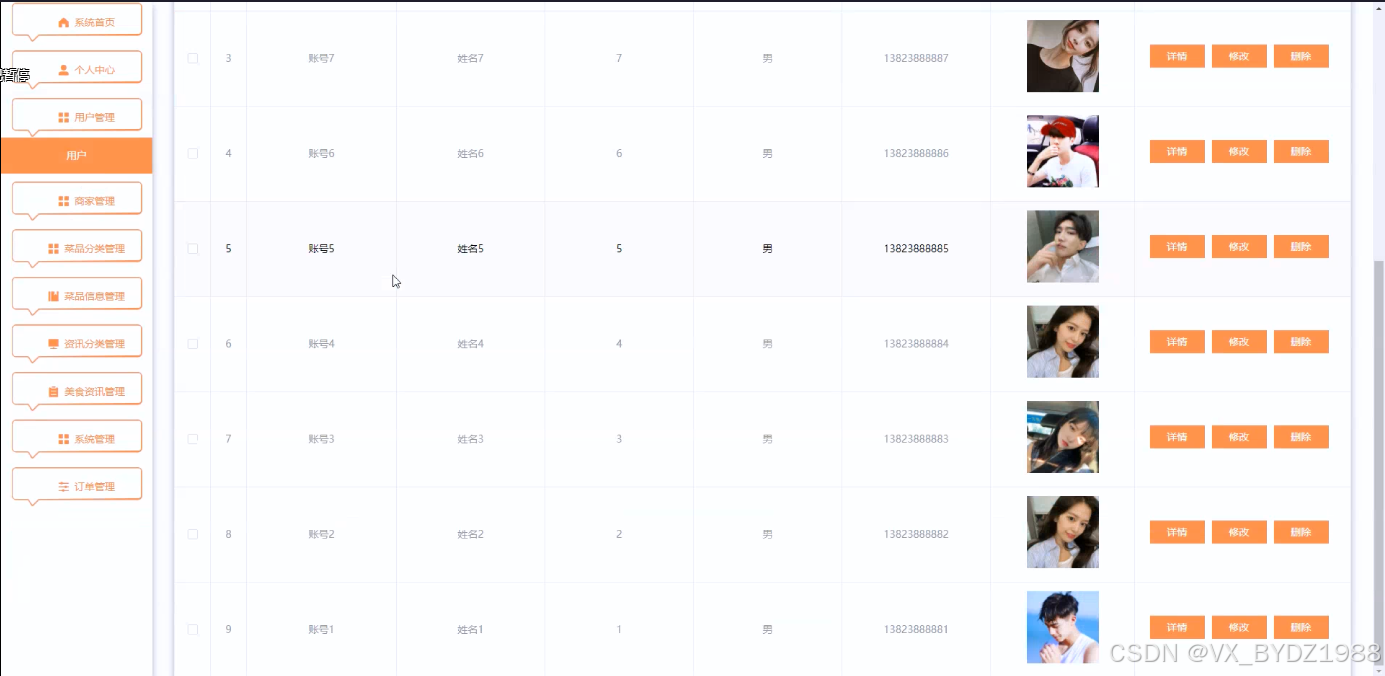

4.8 用户管理页面

用户通过注册了方可获得登录使用权限，此时选择注册用户选项，系统就会自动转到用户注册工作面，在注册该部分信息时系统会自动调用add函数，然后在给定的文本框中填写有关该用户的基础信息后选择确认即可完成注册。检索用户信息，在新增用户信息以后，在检索工具栏中填写对应的用户信息，系统就会将该用户有关的所有信息展示出来。界面如下图4.8所示。

图4.8 用户管理界面图

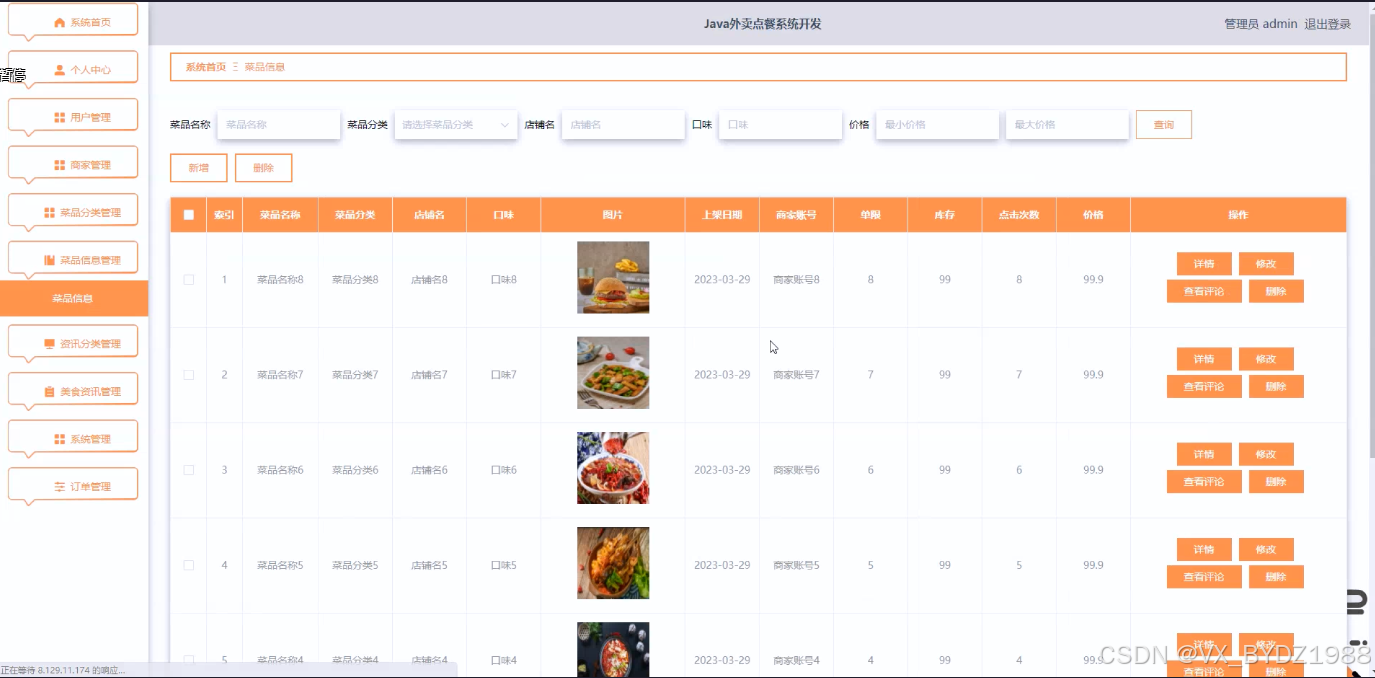

4.9 菜品信息管理页面

点击“菜品信息”按钮会显示自己添加的菜品信息，如果想要添加新的菜品信息，点击“添加”按钮根据提示输入菜品信息，点击“提交”后在菜品信息界面就可以显示了，如果信息有错可以对菜品信息进行更新维护，也可以直接删除某一菜品信息，还可以管理评论信息，界面如下图4.9所示。

图4.9菜品信息管理界面图

4.10 菜品分类管理页面

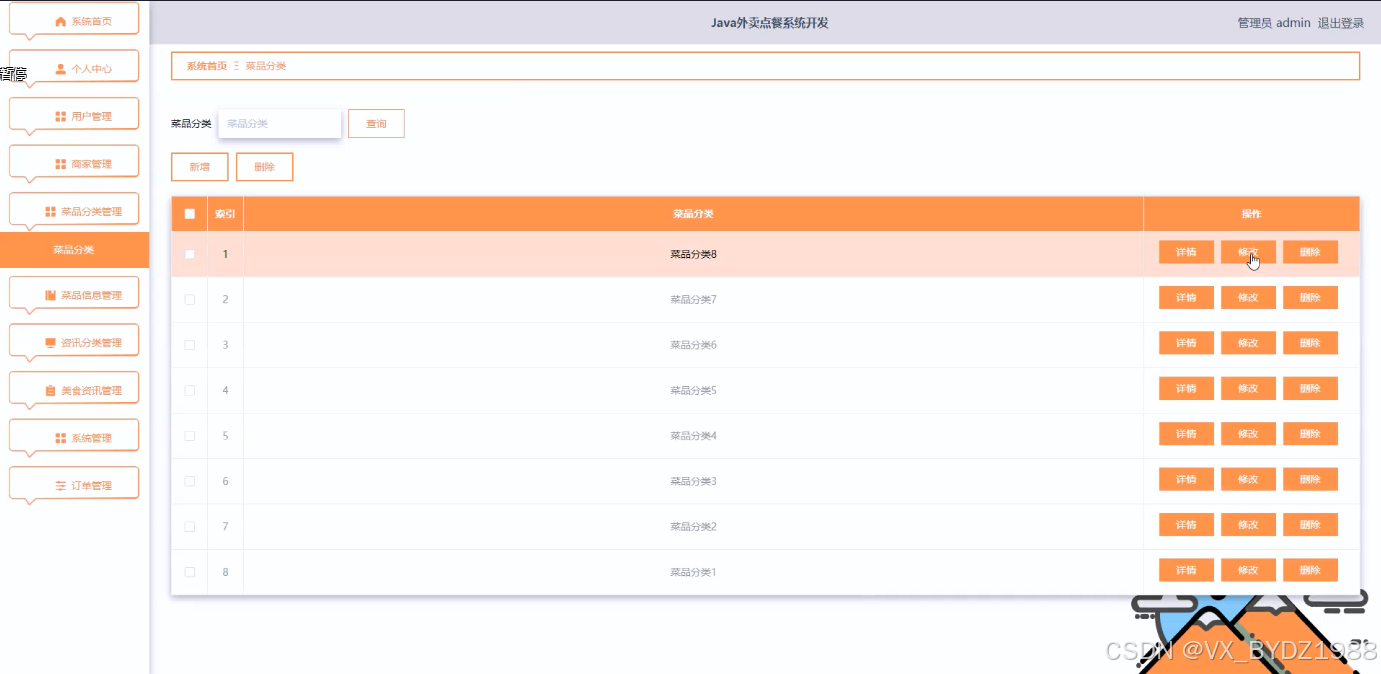

管理员点击“菜品分类”会显示出所有的菜品分类信息，支持输入菜品分类对菜品分类信息进行查询，如果想要添加新的菜品分类信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条菜品分类信息，点击“删除”进行删除。界面如下图4.11所示。

图4.11 菜品分类管理界面图

4.11资讯分类管理页面

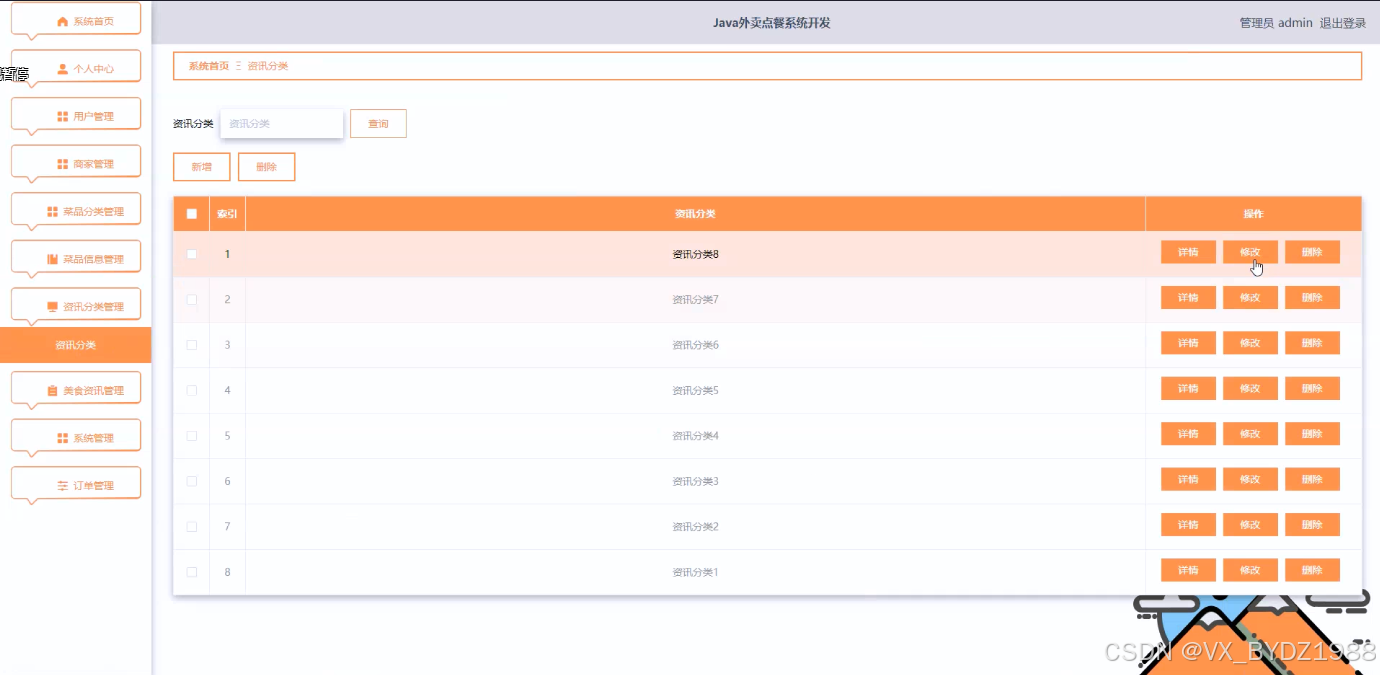

管理员点击“资讯分类”会显示出所有的资讯分类信息，支持通过资讯分类对资讯分类信息进行查询，如果想要添加新的资讯分类信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条资讯分类信息，点击“删除”进行删除。界面如下图4.11所示。

图4.12 资讯分类管理界面图

5外卖点餐系统开发测试

外卖点餐系统开发测试是为了检验软件是否达到设计要求，是否存在错误，通过测试的方法来检查外卖点餐系统开发，以便发现外卖点餐系统开发中的错误。测试工作是保证外卖点餐系统开发质量的关键。

5.1 调试部分问题

问题1：数据库无法添加中文。

解决过程：重新创建数据库，将库的编码格式改为utf8。

效果：能在新库的表中添加中文。

问题2：控制台报错前台与后台参数不一致

解决过程：检查代码，找到报错参数完成修改，继续报错，服务器移除项目重新运行。

效果：重启项目不再报错。

问题3：报错No bean named 'sysLogServiceImpl' available找不到名为sysLogServiceImpl的bean的对象。

解决过程：询问导师报错原因，发现错误原因是未添加注解@Service,需要在在impl实现类的外面添加@Service注解。

效果：重新debug项目无报错。

问题4：启动项目时报错:Mapped Statements collection does not contain value for

解决过程：网上搜索解决办法，出错可能的原因有多个，经过努力排查，错误原因是mapper映射地址有误。在mybatis-config里重新配置地址。

效果：项目启动正常

5.2 系统测试用例

系统测试包括：订单添加功能测试、菜品信息功能测试、资讯分类添加功能测试、订单中心功能测试这四大功能测试，如表5.1到5.4所示：

表5.1订单添加功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
订单添加功能模块测试	管理员添加订单功能是否正常	管理员登录成功后点击“添加订单”菜单	管理员根据提示并依次输入订单编号+商品表名等，后点击“提交”按钮	订单添加信息功能正常

表5.2 菜品信息功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
菜品信息添加功能模块测试	管理员添加菜品信息功能是否正常	管理员登录成功后点击“添加菜品信息”菜单	管理员根据提示并依次输入菜品名称+菜品分类+店铺名等，后点击“提交”按钮	菜品信息添加信息功能正常

表5.3 资讯分类添加功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
资讯分类添加功能模块测试	资讯分类添加资讯分类功能是否正常	管理员登录成功后点击“添加资讯分类”菜单	管理员根据提示并依次输入资讯分类点击“提交”按钮	资讯分类添加信息功能正常

表5.4菜品分类功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
菜品分类功能模块测试	菜品分类功能是否正常	管理员登录成功后点击菜品分类中的“开取”按钮	管理员根据提示填写充值信息点击“提交”按钮	菜品分类信息功能正常

5.3 系统测试结果

通过上面章节编写外卖点餐系统开发的测试用例，已经测试完毕了订单添加功能测试、菜品信息测试、资讯分类添加功能测试、菜品分类功能测试，通过这4大模块为外卖点餐系统开发的后期推广运营提供了强力的技术支撑。

结论

至此，外卖点餐系统开发已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如springboot、JAVA技术、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]余鹏翔,石军锋.基于SpringBoot框架的群养母猪饲喂站管理系统设计与试验[J].中国农机化学报,2023,44(03):149-155+241.DOI:10.13733/j.jcam.issn.2095-5553.2023.03.021.

[2]章莉. 一种基于MySQL数据库操作审计、回滚的方法[P]. 贵州省：CN115757459A,2023-03-07.

[3]苏佳旭,白燕,温晓东.基于Web前端与MySQL数据库的自然灾害应急信息共享平台设计与实现[J].电脑知识与技术,2023,19(05):74-77.DOI:10.14004/j.cnki.ckt.2023.0274.

[4]杨嘉琛,王泽琛,温家宝,肖帅. 一种基于SpringBoot框架的海洋目标检测系统[P]. 天津市：CN115511802A,2022-12-23.

[5]王苏,王晓成,程景民.山西省大学生外卖点餐相关因素及与超重肥胖的关系[J].中国学校卫生,2021,42(12):1829-1832.DOI:10.16835/j.cnki.1000-9817.2021.12.017.

[6]高志平. 基于SpringBoot框架与ITIL方法的运维管理系统的设计与实现[D].华东师范大学,2021.DOI:10.27149/d.cnki.ghdsu.2021.001482.

[7]Fuyuan Cheng. Talent Recruitment Management System for Small and Micro Enterprises Based on Springboot Framework[J]. Advances in Educational Technology and Psychology,2021,5(2).

[8]刘欣,李亮亮,牛聪. 基于Vue和SpringBoot框架的流域监管平台的研究和应用[C]//《中国防汛抗旱》杂志社,中国水利学会减灾专业委员会,水利部防洪抗旱减灾工程技术研究中心（中国水利水电科学研究院防洪抗旱减灾研究中心）.第十一届防汛抗旱信息化论坛论文集.[出版者不详],2021:118-122.DOI:10.26914/c.cnkihy.2021.024864.

[9]Jian Chen,Chen Jian,Pan Hailan. Design of Man Hour Management Information System on SpringBoot Framework[J]. Journal of Physics: Conference Series,2020,1646(1).

[10]齐浩政. 基于安全代理的MySQL数据库防护技术研究[D].东南大学,2020.DOI:10.27014/d.cnki.gdnau.2020.000618.

[11]孙婷婷,吴超.俩小伙外卖点餐吃完就“生病”?发财之道被警方识破[J].广西质量监督导报,2019(08):3.

[12]邢红鑫,李莉琼.从“外卖点餐”到高校图书馆开展“图书代借配送”服务——以三峡大学图书馆为例[J].价值工程,2018,37(30):102-104.DOI:10.14018/j.cnki.cn13-1085/n.2018.30.043.

[13]陈小兵,钱伟,郭旭等. MySQL数据库攻击与安全防范技术研究[C]//公安部第一研究所.第六届全国网络安全等级保护技术大会论文集.[出版者不详],2017:89-93.

[14]吴彦文. 外卖点餐软件品类导航服务及其运营系统的设计与实现[D].南京大学,2017.

[15]胡坤,魏晓旭,曹宏宇,邢建华,宋占伟.基于Android的智能外卖点餐系统的设计与实现[J].吉林大学学报(信息科学版),2016,34(06):732-736.DOI:10.19292/j.cnki.jdxxp.2016.06.004.

致  谢

时间过的很快，不知不觉，在中北大学的学习生活即将结束。毕业之际，我真诚地向帮助过我的老师、家人、同学、朋友们表达感谢。首先要感谢的是我的母校。感谢母校给了我美好的生活和优越的学习环境，使我能学到了很多知识，也不断的变得优秀；感谢家人在这四年期间一直给与我的爱和无条件的支持，让我没有后顾之忧地完成学业；感谢软件学院的任课老师们给我鼓励和认可，让我有信心去做好每一件事情；感谢同学们的帮助，让我的大用户活更有意义。在此次毕业设计的实现过程中， 我得到了老师们的耐心指导让我顺利完成了该设计。从最初的选题和开题开始，老师就给予我很多帮助，他们认真负责的态度、丰富的教学经验让我学到了很多。

同时也要感谢我敬爱的班主任和实训课程的老师，他们在各个方面都教给了我丰富的经验，在面对各种困难时如何处理。因为今年的特殊性，老师们不仅在学习中给我以精心的指导，同时还在其它方面给予我观关怀，指导老师不辞辛苦的为大家录制视频和一遍遍讲解让我心怀感激之情。在此，我真诚的感恩、感谢我的指导教师们。

还要感谢实习期间不厌其烦教导我鼓励我的技术师傅，他指导了我各个方面的技巧，尤其是编程方面，迄今我的很多技巧和编写规范都有赖于他的指导、纠正。

最后还要特别感谢身边的各位同学们，一直支持鼓励我，无论何时何种境况。我很荣幸获得同学们的帮助，也很开心能够和大家共度大学四年的时光。

最后的最后，再次发自肺腑的感谢所有帮助过我的人。

点赞+收藏+关注  →私信领取本源代码、数据库

关注博主下篇更精彩
一键三连！！！
一键三连！！！
一键三连！！！
感谢一键三连！！！
