Visio卷积神经网络模型（三）-网络卷积层示意图

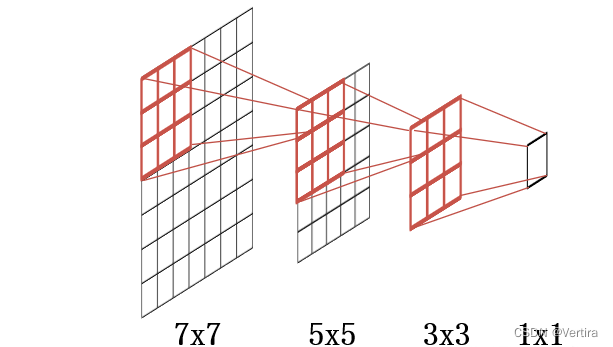

就绘制这样的 一个卷积计算  示意图



这个的思路：就像上一篇 （二）一样，先绘制网格正方形，然后组合，然后旋转一定角度。就完成了。

这就是一个基本的思路。

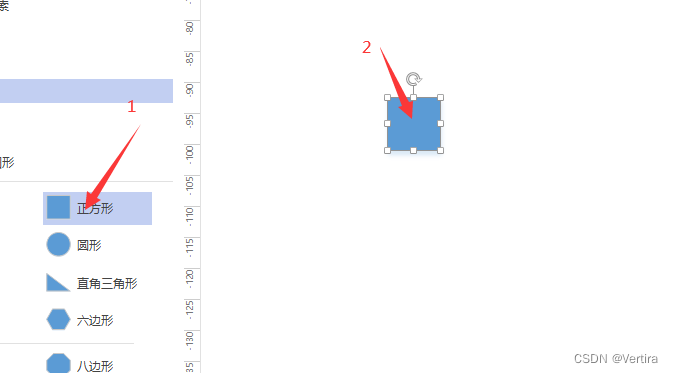

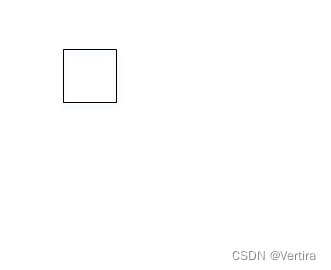

下面开始

 然后，去除填充，修改线框粗细和颜色，如下（a）



                             (a)                                                                       (b)

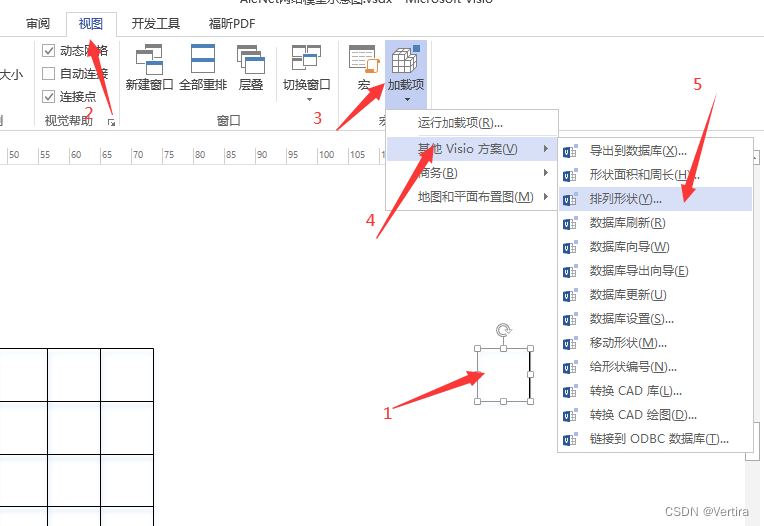

选中其中一个

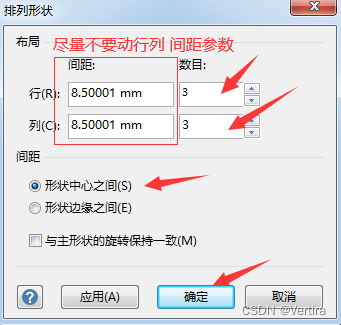

在弹出的窗口中设置 行 列 为3

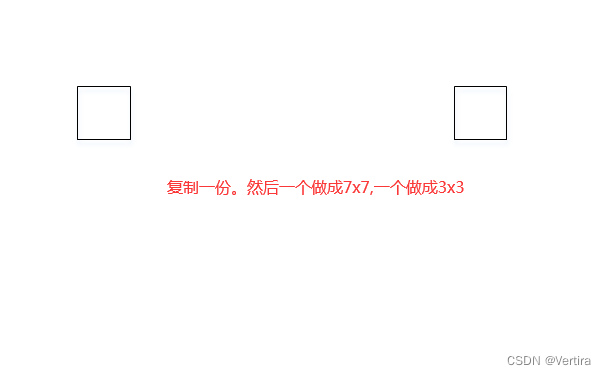

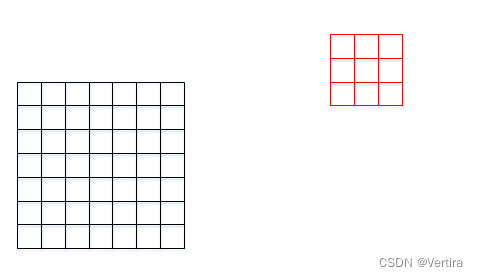

同理，将另一个做成 7x7

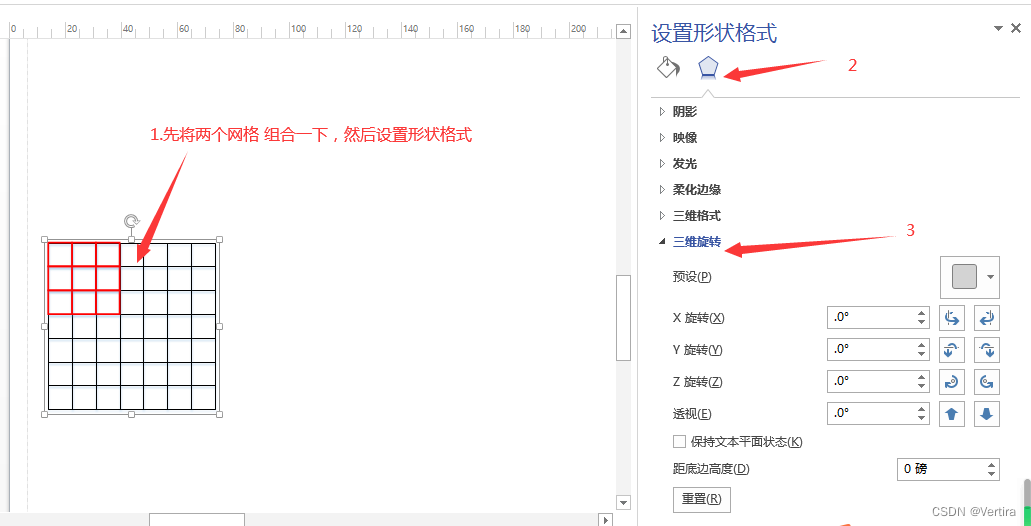

 将小的组合后，设置顶层，然后移动到大的上面

然后

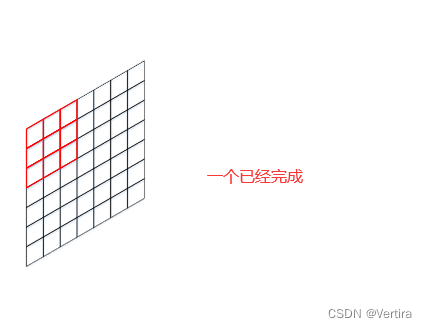

 接下来







剩下的 按照上面的方法就可以完成
